Мотовездеход Honda TRX450R. Руководство - часть 28

Регулировка нижнего троса
Регулятор нижнего троса сцепления используется в случаях, если
регулятор верхнего троса затянут до предела либо если не удается
добиться выставления правильной величины свободного хода с помощью
регулятора верхнего троса.

ЛЕВАЯ СТОРОНА

1. Открутите верхнюю контргайку (3) и поверните регулятор (4) верхнего

троса сцепления до упора (для обеспечения максимальной величины
свободного хода).

2. Затяните верхнюю контргайку и установите на место противопылевой

колпачек (2).

3. Удерживая нижнюю регулировочную гайку (6), открутите нижнюю

контргайку (5), расположенную на нижнем конце троса.

4. Для установки необходимого значения свободного хода вращайте

регулятор нижнего троса сцепления.

5. Удерживая нижнюю регулировочную гайку, затяните нижнюю

контргайку. Проверьте величину свободного хода.

Сцепление

Обслуживание мотовездехода Honda

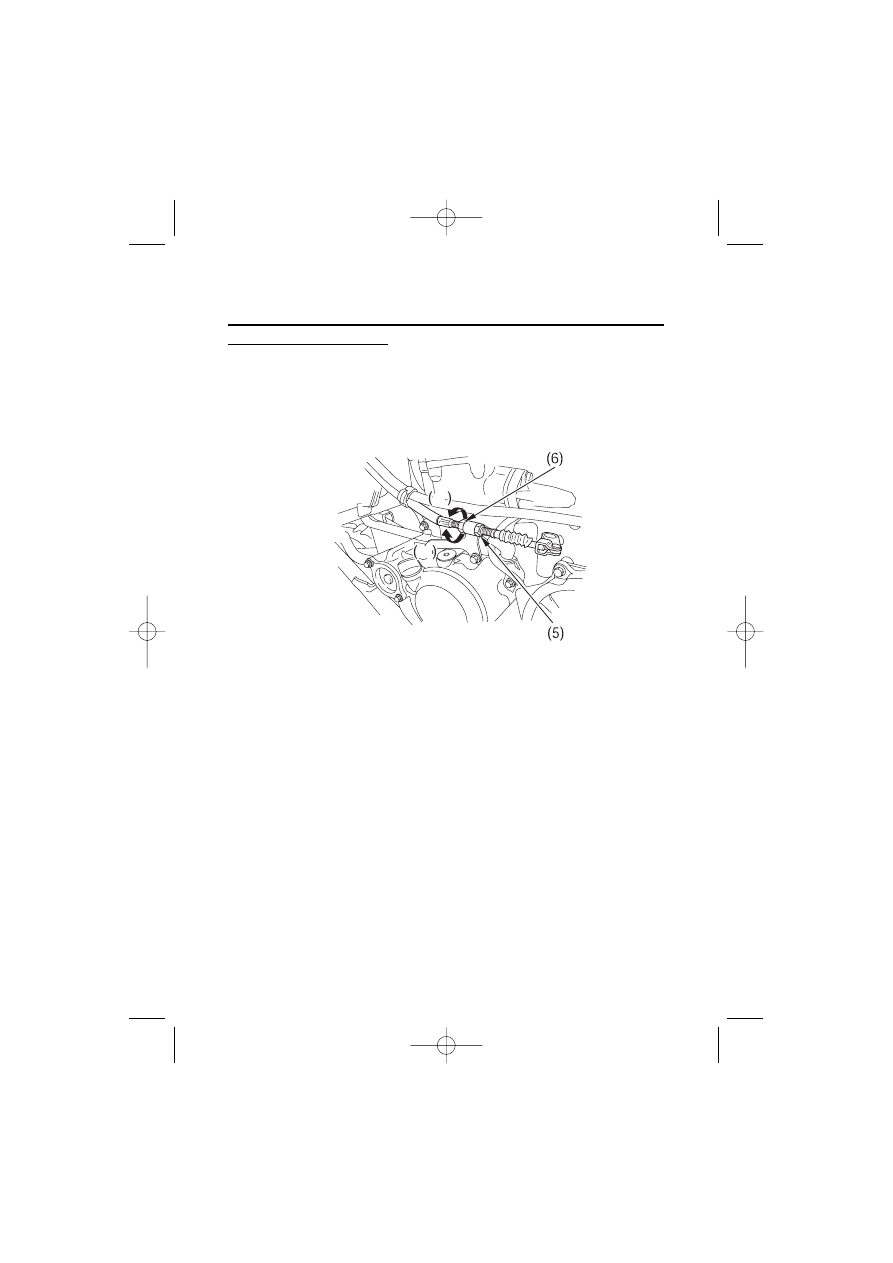

(5) нижняя контргайка
(6) нижняя регулировочная

гайка

(+) увеличение свободного хода
(–) уменьшение свободного

хода

+

—

6. Запустите двигатель, выжмите рычаг сцепления/стояночного тормоза

и включите передачу. Убедитесь, что двигатель не глохнет,
и мотовездеход не ползёт вперед. Постепенно отпускайте рычаг
сцепления/стояночного тормоза и открывайте дроссельную заслонку.
Мотовездеход должен плавно тронуться с места и начать разгон.

Проверьте надежность соединений троса сцепления и убедитесь в
отсутствии повреждений. Если трос сцепления изношен или имеет
повреждения, обратитесь к официальному дилеру Honda для его замены.

•

Проверьте правильность установки всех компонентов сцепления и
надежность затяжки всех болтов.

•

Осмотрите трос сцепления на предмет отсутствия повреждений и
признаков износа. При необходимости замените.

•

Смазывайте трос смазкой для тросов, имеющейся в торговой сети,
чтобы не допустить его преждевременного износа или коррозии.

Сцепление

Обслуживание мотовездехода Honda 113

Иные виды осмотра и смазка

Для обеспечения наилучшей работы карбюратора производите
регулярное техническое обслуживание и настройку карбюратора у
официального дилера Honda.
Помните, что регулировка частоты холостого хода не является панацеей
от всех неисправностей топливной системы двигателя.
С помощью изменения частоты холостого хода невозможно
компенсировать неисправность других систем. Для точной регулировки
частоты холостого хода двигатель должен быть прогрет до нормальной
рабочей температуры. Информация касательно настройки карбюратора
для работы в условиях высокогорья находится на стр. 190.

Ознакомьтесь с правилами техники безопасности на стр. 71.

ЛЕВАЯ СТОРОНА

1. Прогрейте двигатель до рабочей температуры. Остановите двигатель.
2. Установите мотовездеход на твердой ровной поверхности.
3. Присоедините тахометр к двигателю.
4. Включите нейтральную передачу. Запустите двигатель.
5. Отрегулируйте частоту холостого хода винтом (1) ограничения угла

закрытия дроссельной заслонки. Частота холостого хода при
включенной нейтральной передаче равна:
1 600 ± 100 мин

V1

Частота холостого хода и состав топливовоздушной смеси

Обслуживание мотовездехода Honda

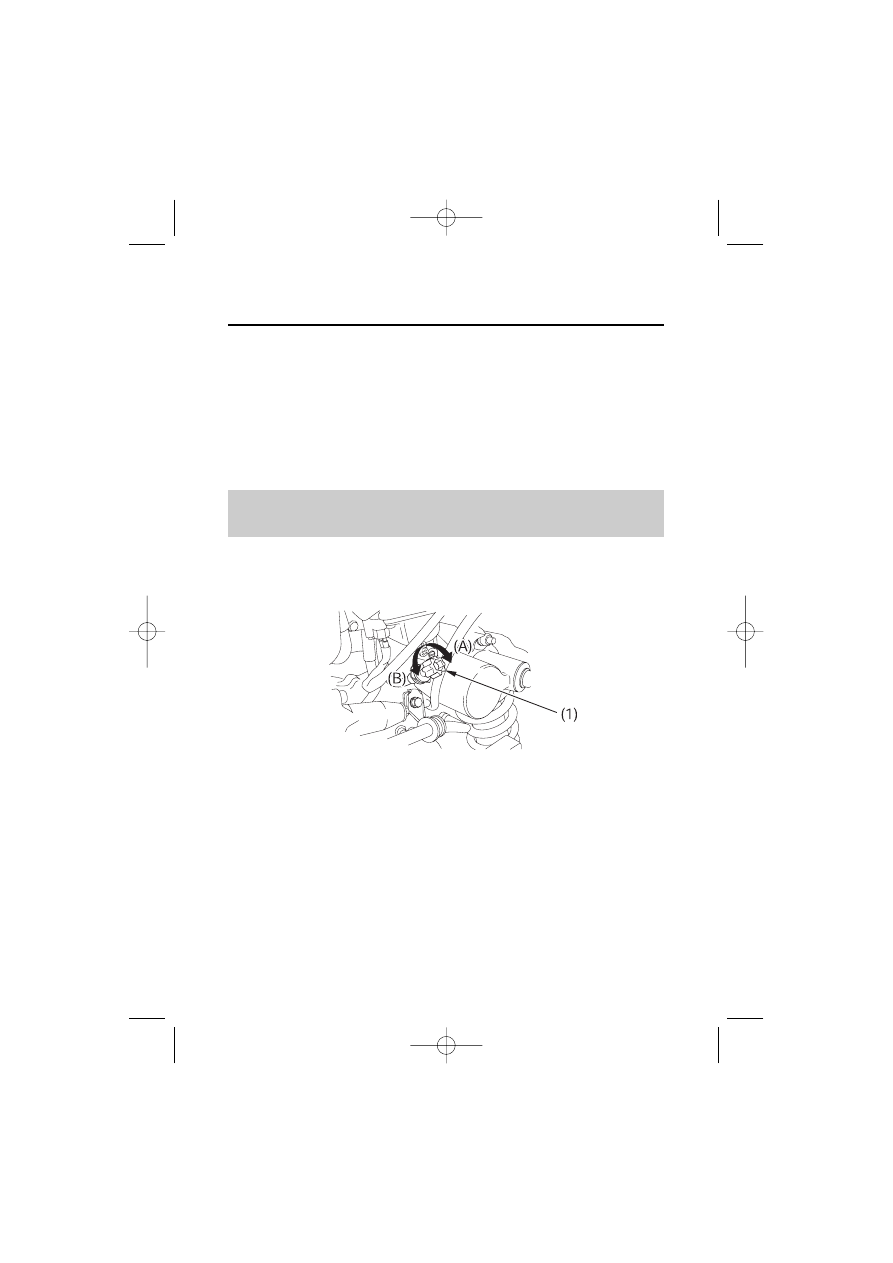

Регулировка частоты вращения холостого хода

(1) винт ограничения хода

дроссельной заслонки

(А) увеличение частоты
(В) уменьшение частоты

Для изменения состава топливовоздушной смеси используется
направляющий винт.
Если вы располагаете необходимым инструментом и имеете
соответствующие технические навыки, вы можете приобрести у
официального дилера Honda Руководство по ремонту, в котором
приведена процедура регулировки. В противном случае для регулировки
карбюратора обратитесь к официальному дилеру Honda.

Частота холостого хода и состав топливовоздушной смеси

Обслуживание мотовездехода Honda 115

Регулировка состава топливовоздушной смеси
