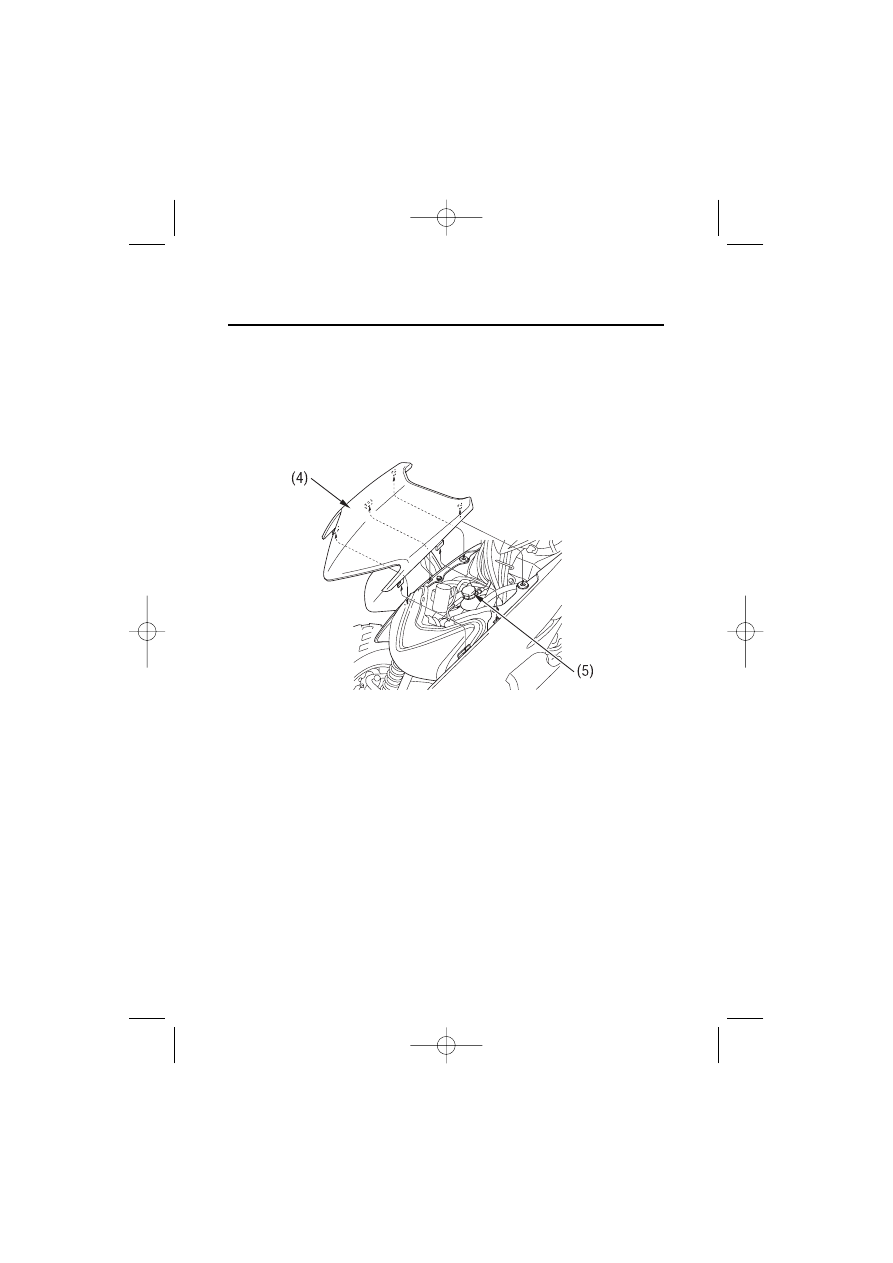

3. Снимите обтекатель руля (4) и крышку расширительного бачка (5).

Всегда добавляйте охлаждающую жидкость только в расширительный
бачок. Не пытайтесь добавлять охлаждающую жидкость
непосредственно в радиатор.

4. Долейте охлаждающую жидкость в расширительный бачок до отметки

максимального уровня UPPER.

ПЕРЕДНЯЯ СТОРОНА

5. После долива охлаждающей жидкости установите на место крышку

расширительного бачка и обтекатель руля.

Охлаждающая жидкость

Обслуживание мотовездехода Honda

(4) обтекатель руля

(5) крышка расширительного

бачка

Ознакомьтесь с правилами техники безопасности на стр. 71.

Операция должна выполняться официальным дилером Honda, если только
у вас нет требуемого инструмента, справочных данных и вы не обладаете
соответствующей квалификацией. Обратитесь к Руководству по ремонту
Honda.

Правила утилизации охлаждающей жидкости приведены на стр. 166.

Неправильная утилизация охлаждающей жидкости ведет к загрязнению
окружающей среды.

Охлаждающая жидкость

Обслуживание мотовездехода Honda 101

Замена охлаждающей жидкости

Если снять крышку радиатора, пока двигатель
еще горячий, охлаждающая жидкость может
выплеснуться и причинить серьёзные ожоги.

Всегда давайте двигателю и радиатору остыть,
прежде чем снимать крышку радиатора.

ПРЕДОСТЕРЕЖЕНИЕ

ПРИМЕЧАНИЕ

Ознакомьтесь с правилами техники безопасности на стр. 71.

Регулярно проверяйте воздуховоды на предмет наличия засорений или
повреждений. Удаляйте насекомых и загрязнения струей воды с малым
напором. Если более 20% вповерхности радиатора повреждено,
обратитесь к официальному дилеру Honda для проведения проверки.
После езды по грязи очищайте ячейки радиатора.

Для очистки сот радиатора, масляного радиатора и радиаторной решетки:
1. Снимите обтекатель руля (см. стр. 100)

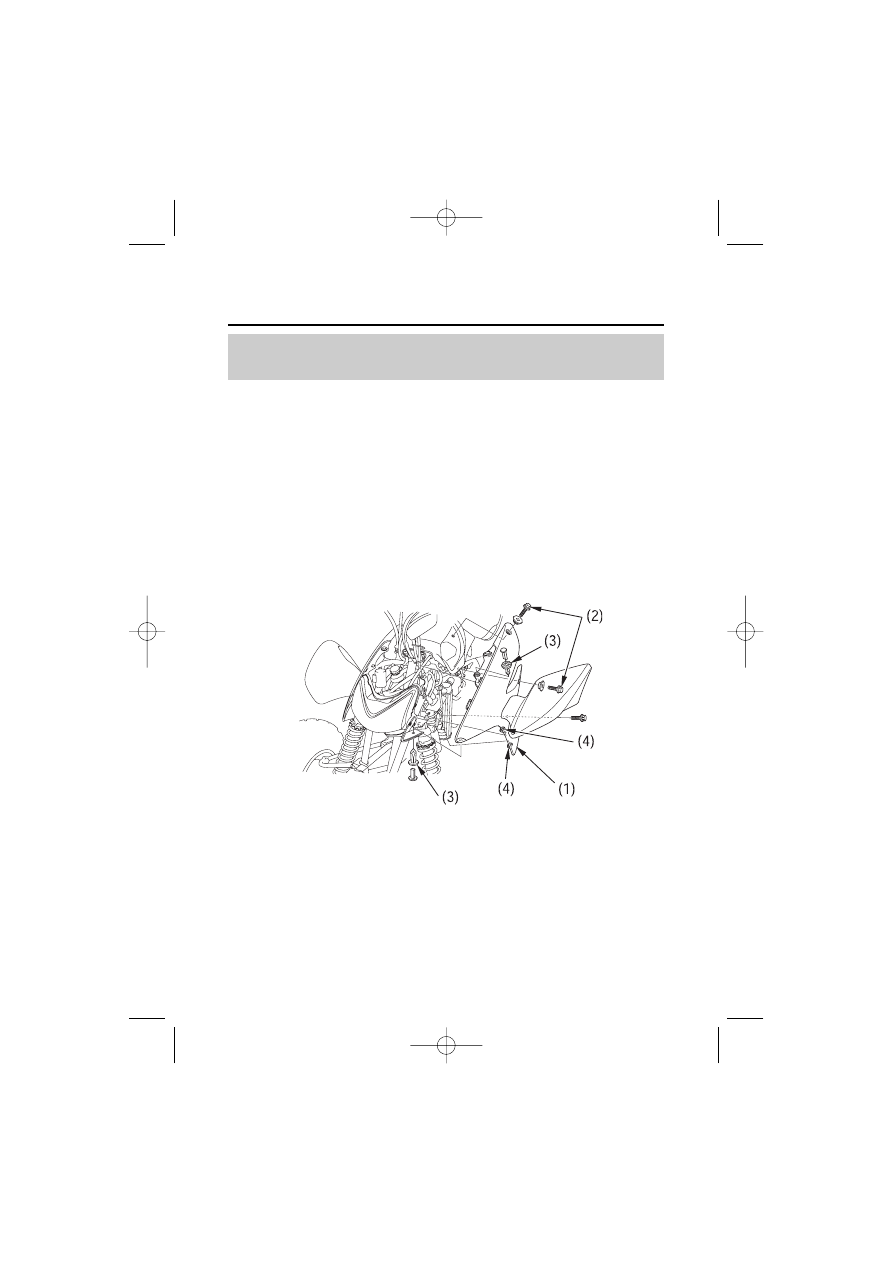

2. Снимите обтекатель (1), сняв болты (2), фиксаторы (3). Извлеките

втулки (4) из зажимов.

3. Правый и левый обтекатели снимаются одинаково.

Охлаждающая жидкость

Обслуживание мотовездехода Honda

Рабочие поверхности радиатора

(1) обтекатель
(2) болты

(3) фиксаторы
(4) втулки

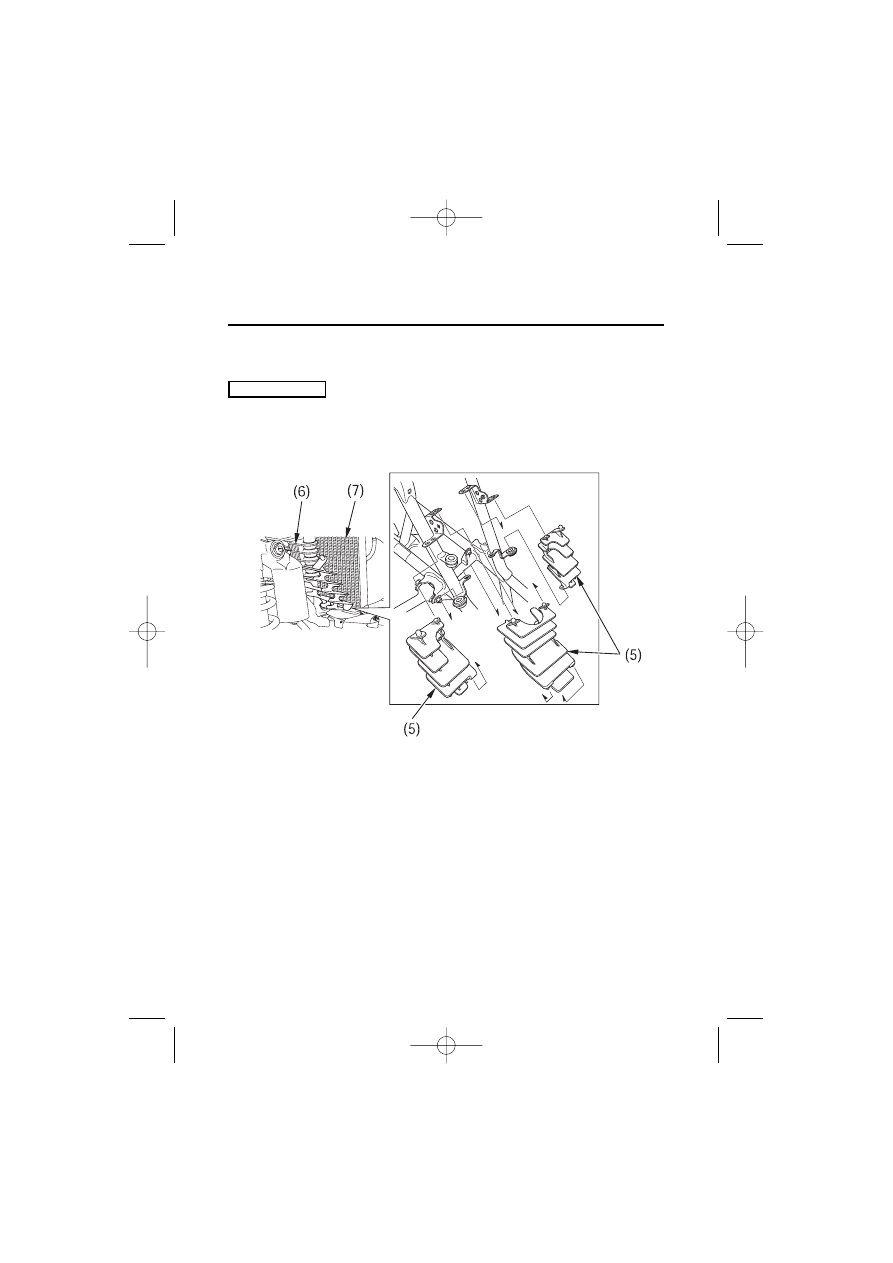

4. Отсоедините радиаторные решетки (5) от рамы.
5. Промойте радиаторные решетки, масляный радиатор (6) и сердцевину

радиатора (7).

Струя воды (или воздуха) под высоким давлением может повредить
сердцевину радиатора и масляный радиатор.

ЛЕВАЯ СТОРОНА

6. Установите на место решетки радиатора, правый и левый обтекатели,

а также обтекатель руля в порядке, обратном демонтажу.

Охлаждающая жидкость

Обслуживание мотовездехода Honda 103

ПРИМЕЧАНИЕ
