Мотовездеход Honda TRX450R. Руководство - часть 22

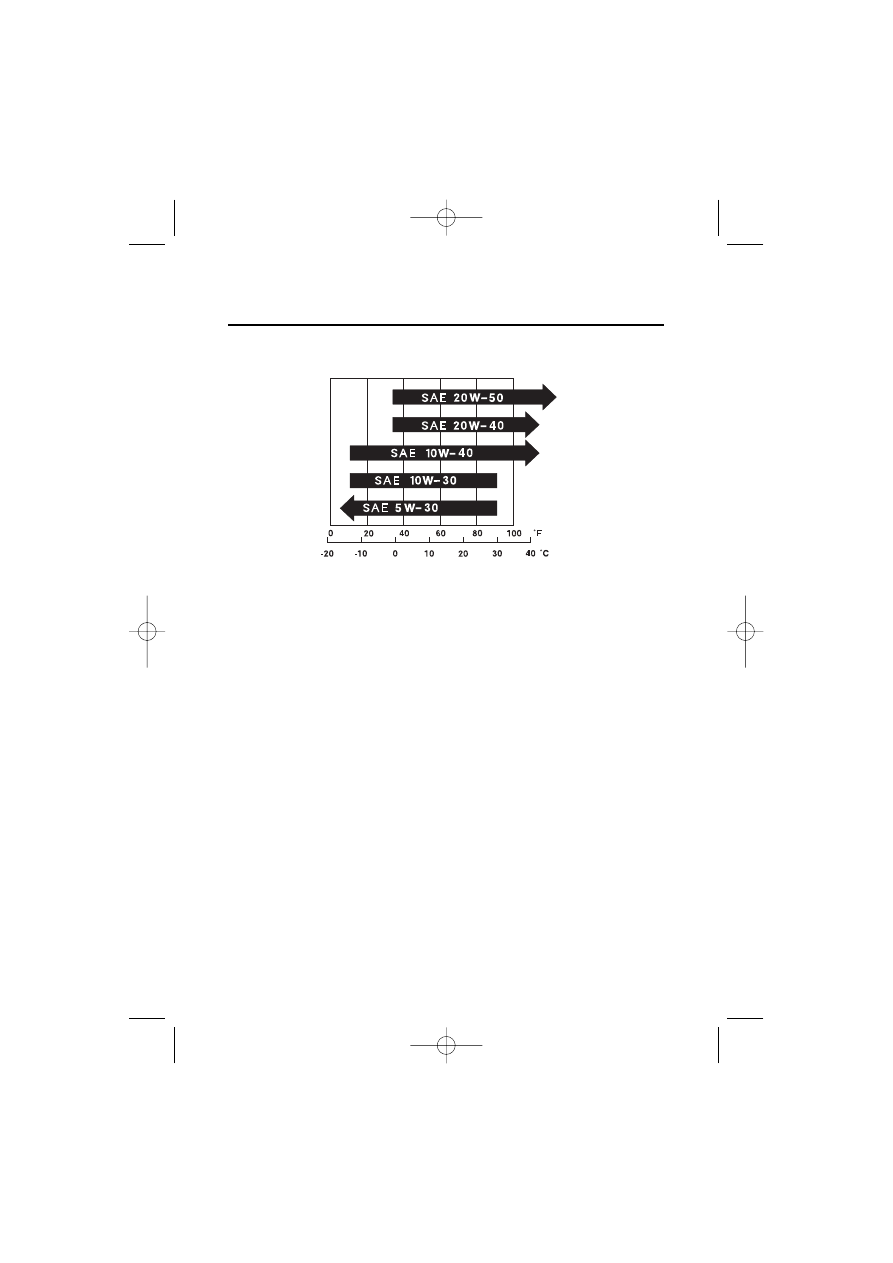

Используйте масла с иной вязкостью, если температура в вашем регионе
соответствует указанной в таблице.

Моторное масло и масляный фильтр двигателя

Обслуживание мотовездехода Honda

Ознакомьтесь с правилами техники безопасности на стр. 71.

Проверка уровня моторного масла производится перед каждой поездкой.
При необходимости долейте масло.
1. Установите мотовездеход на твердой ровной поверхности.
2. Запустите двигатель и дайте ему 3 $ 5 минут поработать на холостом

ходу. Остановите двигатель и подождите 2$3 минуты.

3. Уровень масла должен находиться между метками минимального (2) и

максимального (1) уровня в контрольном окне (3), которое находится
на левой стороне крышки картера.

4. При необходимости снимите крышку (4) маслозаливной горловины,

расположенную на левой стороне корпуса картера, и долейте масло с
рекомендованными характеристиками до достижения им метки
максимального уровня в контрольном окне. Не допускайте перелива.

5. Установите на место крышку маслозаливного отверстия. Проверьте,

нет ли подтеканий масла.

Эксплуатация двигателя при недостаточном уровне моторного масла
может привести к выходу двигателя из строя.

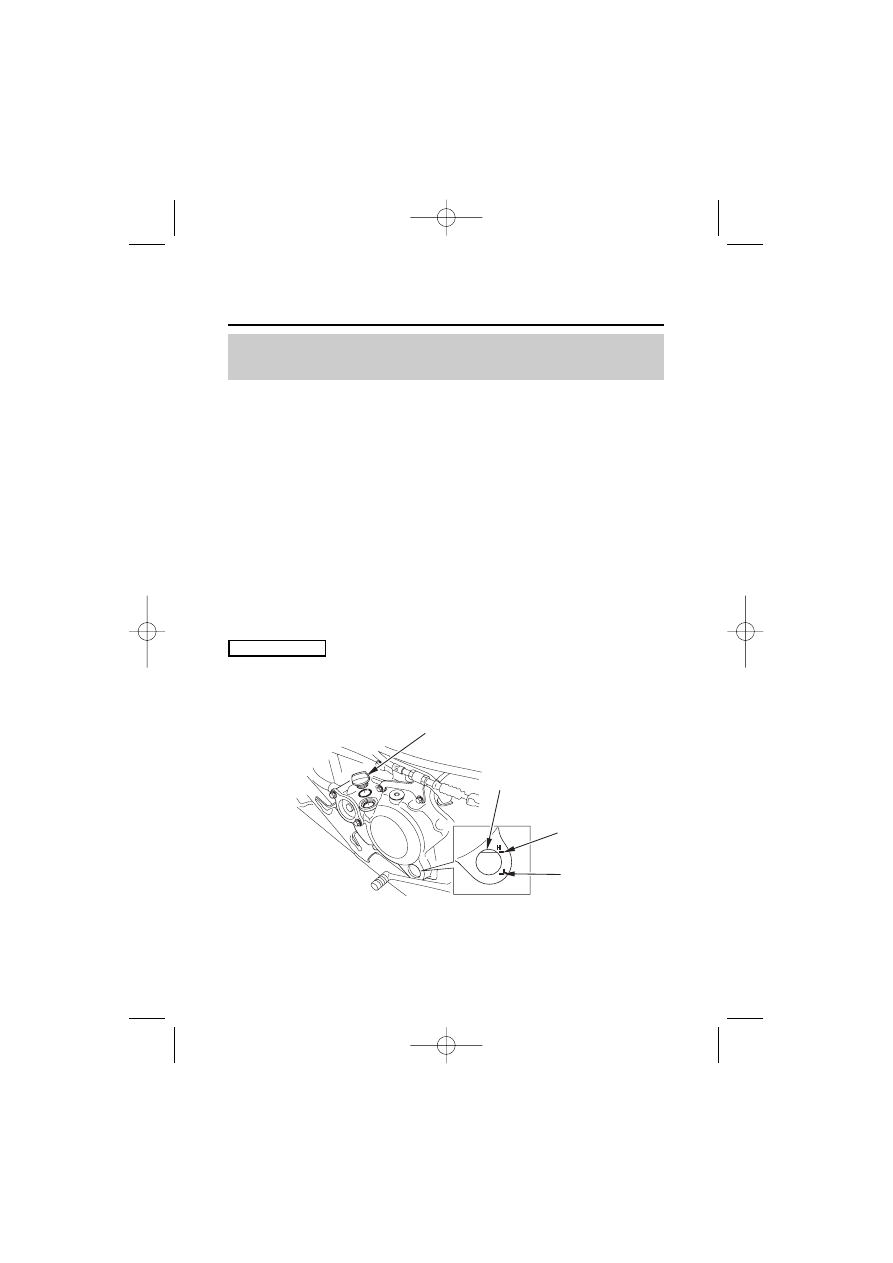

ЛЕВАЯ СТОРОНА

Моторное масло и масляный фильтр двигателя

Обслуживание мотовездехода Honda

Проверка уровня и долив моторного масла

ПРИМЕЧАНИЕ

(3)

(2)

(1)

(4)

(1) метка максимального

уровня (Н)

(2) метка минимального

уровня (L)

(3) контрольное окно
(4) крышка маслозаливной

горловины

Моторное масло и масляный фильтр двигателя

Обслуживание мотовездехода Honda

Замена моторного масла
и масляного фильтра двигателя

Ознакомьтесь с правилами техники безопасности на стр. 71.

К масляному фильтру мотовездехода предъявляются особые требования.
Поэтому используйте только оригинальные масляные фильтры,
предназначенные для мотовездехода данной модели, либо
эквивалентные им.

Использование неподходящего масляного фильтра может привести к
утечке масла или сокращению срока службы двигателя.

Процедура замены масла требует наличия специального инструмента
таких как динамометрический ключ, а также средств для утилизации
отработанного масла (стр. 166). Если вы не обладаете соответствующими
техническими навыками и не располагаете необходимым инструментом,
обратитесь для выполнения этих работ к официальному дилеру Honda.

Слив моторного масла:
1. Запустите двигатель и дайте ему 3$5 минут поработать на холостом

ходу. Остановите двигатель и подождите 2$3 минуты.

2. Установив мотовездеход на горизонтальной поверхности, снимите

крышку маслозаливной горловины, расположенную на левой стороне
картера.

3. Расположите емкость для сбора моторного масла под картером

двигателя и открутите болт (1) сливного отверстия и уплотнительную
шайбу (2).

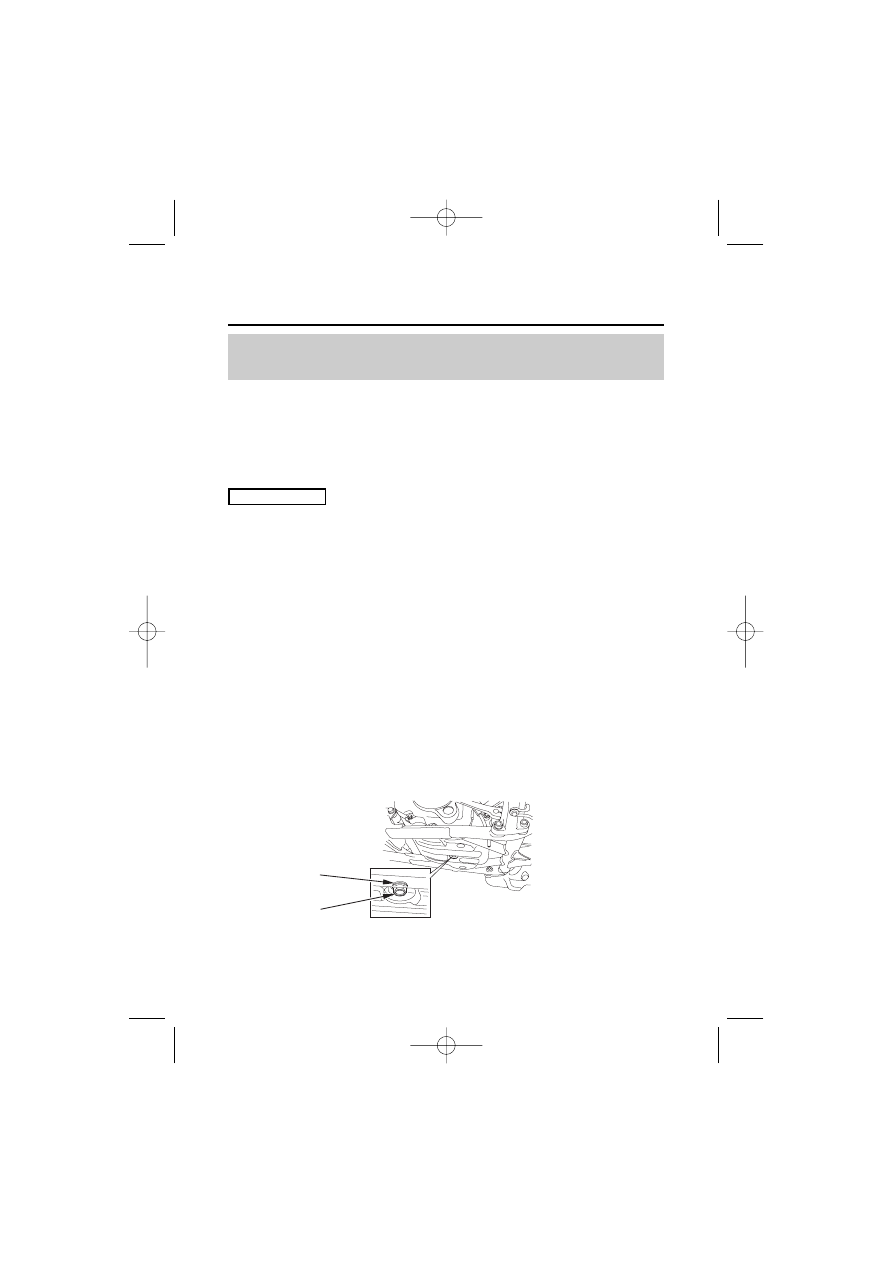

ПОД ДВИГАТЕЛЕМ

ПРИМЕЧАНИЕ

(1)

(2)

(1) болт сливного отверстия

(2) уплотнительная шайба

Установка нового масляного фильтра.
4. Снимите крышку (1) масляного фильтра, отвернув болты (2). Дайте

остаткам масла стечь. Утилизируйте использованный масляный фильтр
(3) в соответствии с требованиями законодательства (стр. 166).

5. Убедитесь в исправности уплотнения (4) и установите новый масляный

фильтр. Используйте только сертифицированный масляный фильтр
Honda или масляный фильтр эквивалентного качества,
предназначенный для данной модели мотовездехода. Использование
неподходящего фильтра Honda или фильтра ненадлежащего качества
может стать причиной выхода двигателя из строя.

6. Установите на место пружину (5) и установите новый фильтрующий

элемент резиновой прокладкой (6) наружу, от двигателя.
На фильтрующем элементе рядом с прокладкой имеется надпись (7)
"OUTSIDE (TOWARDS FILTER COVER)" $ "ЭТОЙ СТОРОНОЙ НАРУЖУ
(К КРЫШКЕ МАСЛЯНОГО ФИЛЬТРА)".

Неправильная установка масляного фильтра может привести к выходу
двигателя из строя.

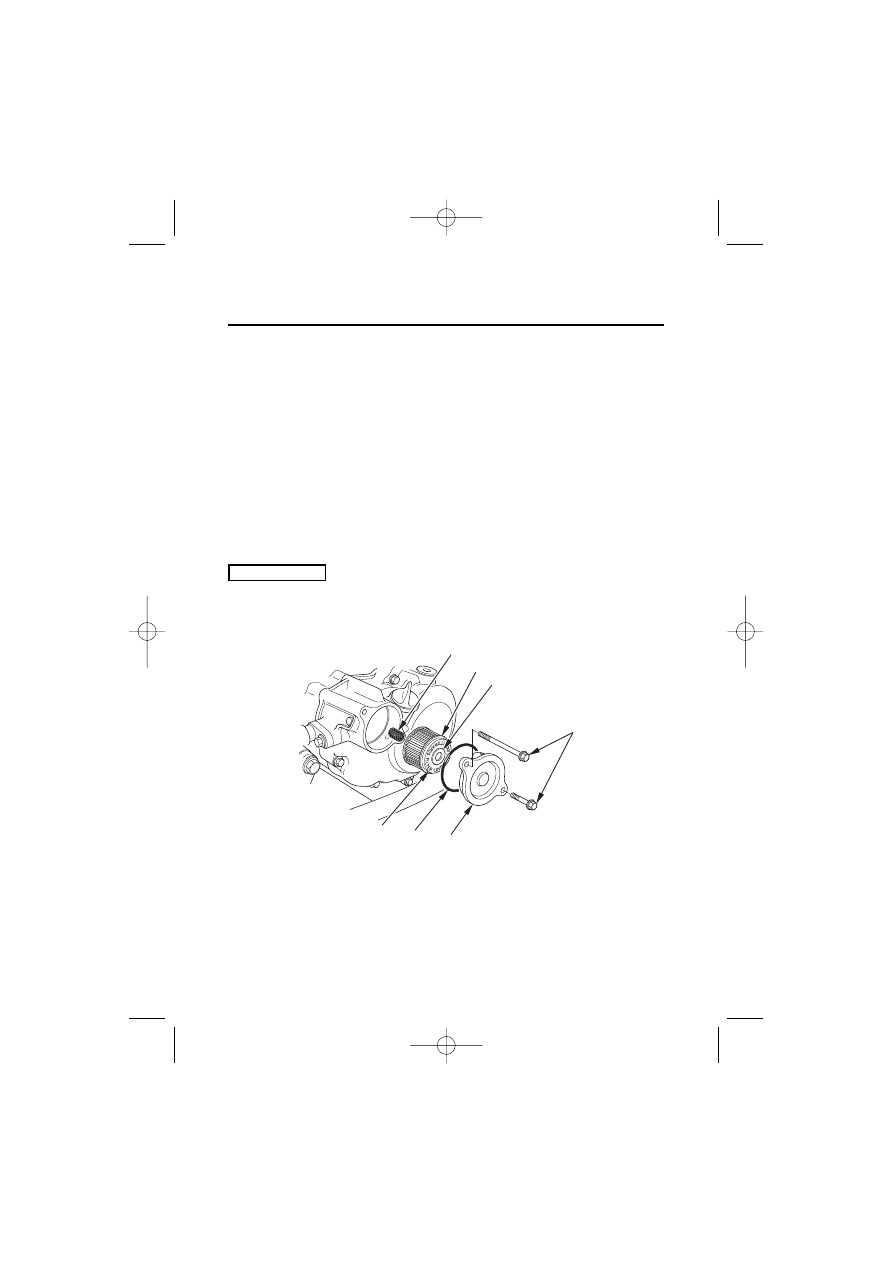

ПРАВАЯ СТОРОНА

Моторное масло и масляный фильтр двигателя

Обслуживание мотовездехода Honda

1) крышка масляного

фильтра

(2) болты
(3) масляный фильтр
(4) уплотнительная

прокладка

(5) пружина
(6) резиновая прокладка
(7) метка OUTSIDE

(НАРУЖУ)

ПРИМЕЧАНИЕ

(5)

(3)

(6)

(2)

(1)

(4)

(7)
