Зазоры клапанов

Обслуживание мотоцикла Honda

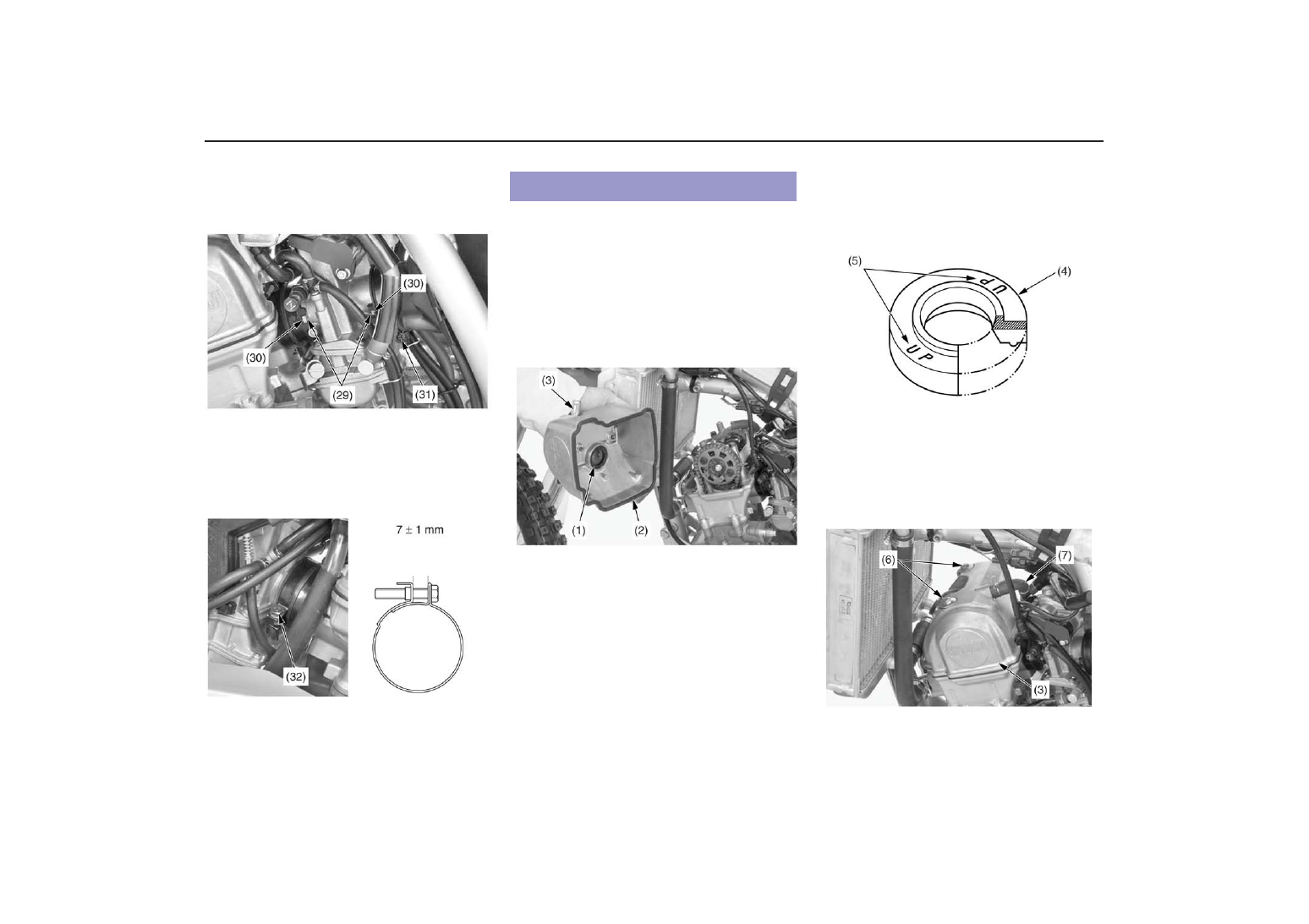

18.  Поверните карбюратор и совместите его фиксаторы

(29) с канавками (30) на изоляторе и соединительной
трубке.

19.  Затяните винт (31) хомута соединительной трубки.

(29) фиксаторы
(30) канавки
(31) винт хомута соединительной трубки

20. Затяните винт изоляционной ленты (32) таким

образом, чтобы расстояние составляло 7 ± 1 мм.

1.

Проверьте состояние уплотнения (1) гнезда свечи
зажигания. при необходимости замените.
Нанесите смазку на уплотнение гнезда свечи
зажигания.
Установите уплотнение (1) гнезда свечи зажигания
на крышку головки цилиндра.

2.

Осмотрите уплотнение (2) гнезда свечи зажигания на
предмет наличия повреждений и износа. При
необходимости замените.
Установите прокладку крышки головки цилиндра в
канавку на крышке (3) головки цилиндра.

(1) уплотнение гнезда свечи зажигания
(2) прокладка крышки головки цилиндра
(3) крышка головки цилиндра

3.

Убедитесь в том, что резиновая прокладка (4)
исправна. При необходимости замените.

Установите резиновые прокладки в крышку головки
цилиндра метками "UP" (5) вверх.

(4) резиновая прокладка
(5) метки "UP"

4.

Установите на место крышку (3) головки цилиндра и
затяните ее болты (6) рекомендованным моментом:
10 Нм

5.

Подсоедините вентиляционную трубку (7).

(3) крышка головки цилиндра
(6) болты крышки головки цилиндра
(7) вентиляционная трубка

6.

Вкрутите свечу зажигания (стр. 52).

7.

Установите на место топливный бак и седло (стр. 31).

7 ± 1 мм

(32) винт изоляционной ленты

Установка крышки головки цилиндра

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

1.  Перед проведением демонтажа необходимо

очистить поверхности, расположенные над
двигателем, во избежание попадания грязи и
посторонних веществ в двигатель.

2.

Дайте мотоциклу остыть и слейте охлаждающую
жидкость (стр. 42).

3.

Снимите седло и топливный бак (стр. 30).

4.

Снимите карбюратор (стр. 112).

5.

Снимите выпускную трубу (стр. 87).

6.

Выкрутите свечу зажигания (стр. 52).

7.

Снимите крышку головки цилиндра (стр. 53)

8.

Снимите держатель распредвала в сборе
(стр. 55).

9.

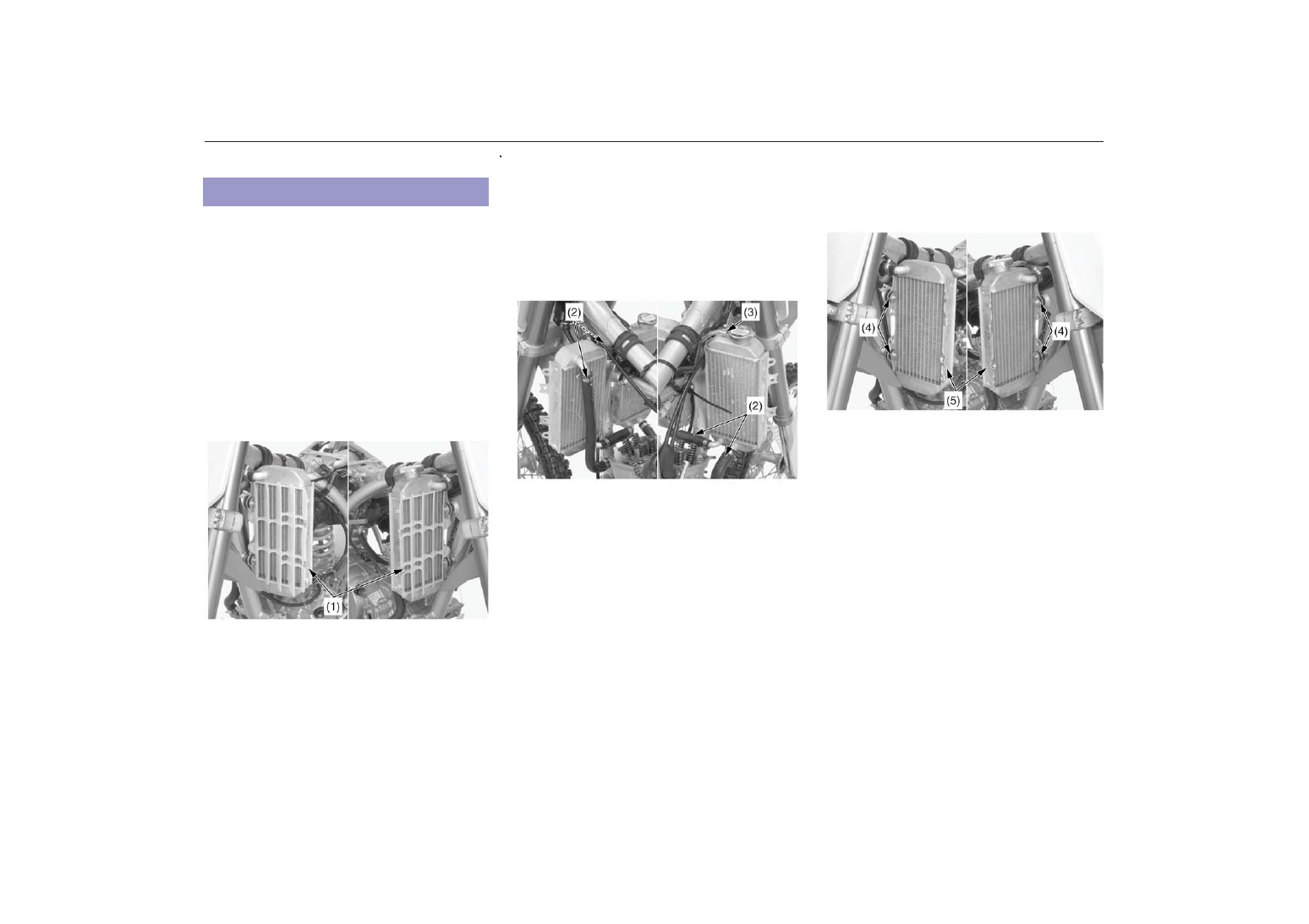

Снимите решетки радиатора (1).

(1) решетки радиатора

10. Ослабьте винты хомута водяного насоса и

отсоедините магистрали системы охлаждения (2).

11.

Отсоедините дренажную трубку радиатора (3).

•

Запомните расположение и ориентацию хомута.

•

Старайтесь не повредить соты радиатора.

(2) магистрали системы охлаждения
(3) дренажная трубка радиатора

12.снимите крепежные болты радиаторы, их шайбы
(4) и радиаторы (5).

(4) крепежные болты радиаторы и их шайбы
(5) радиаторы

Демонтаж головки цилиндра

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

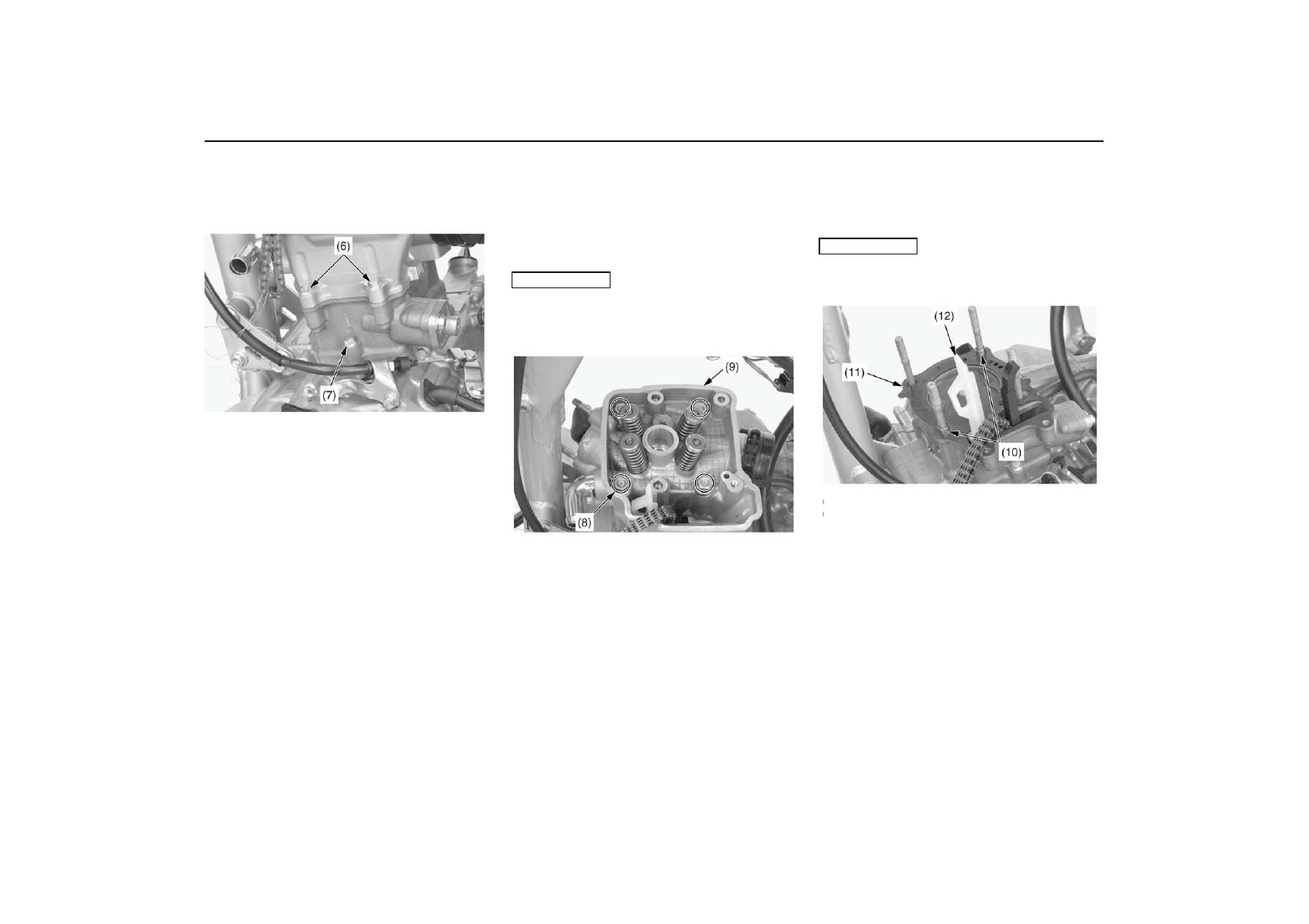

13. Снимите болты крышки головки цилиндра (6).
14. Ослабьте болт цилиндра (7).

(6) болты головки цилиндра
(7) болт цилиндра

15.  Открутите гайки и их шайбы (8) головки цилиндра и

снимите головку (9).

Ослабление гаек производится перекрестным образом, в
два%три приема.

Исключите падение гаек, шайб и цепи распредвала в
картер двигателя.

(8) гайки головки цилиндра и их шайбы
(9) головка цилиндра

16.  Снимите установочные шпильки (10), прокладку

головки цилиндра (11) и направляющую цепи
распредвала (12).

Исключите падение установочных шпилек и цепи
распредвала в картер двигателя.

(10) установочные шпильки
(11) прокладка головки цилиндра
(12) направляющая цепи распредвала

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

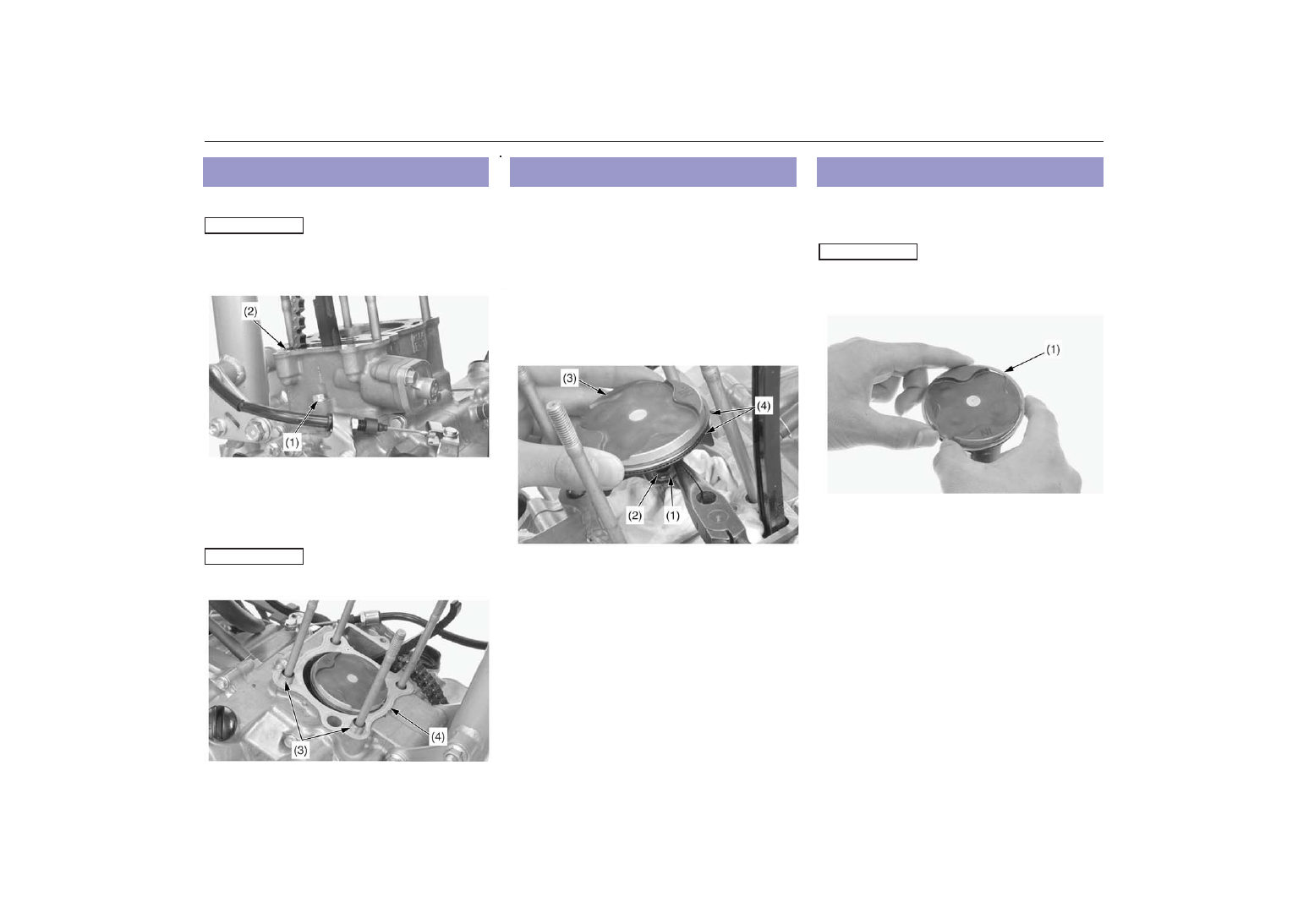

1.

Снимите болт цилиндра (1) и сам цилиндр (2).

Исключите падение цепи распредвала в картер
двигателя.
Не наносите по цилиндру ударов и не пытайтесь его
выдернуть.

(1) болт цилиндра
(2) цилиндр

2.

Снимите установочные шпильки (3) и прокладку
цилиндра (4).

Исключите падение установочных шпилек в картер
двигателя.

(3) установочные шпильки
(4) прокладка цилиндра

1.

Поместите над отверстием картера чистую ветошь
во избежание попадания в него стопорных колец
поршневого пальца и иных компонентов.

2.

Снимите стопорные кольца (1) поршневого пальца с
помощью пассатиж.

3.  Выдавите поршневой палец (2) из поршня.

Извлеките поршень.

(1) стопорное кольцо поршневого пальца
(2) поршневой палец
(3) поршень
(4) поршневые кольца

Разожмите поршневые кольца (1) и снимите их с поршня,
подняв вверх.

Во избежание повреждения колец не разжимайте их на
слишком большую величину.

(1) поршневое кольцо

Демонтаж цилиндра

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

Демонтаж поршня

Если мотоцикл используется для участия в гоночных
состязаниях, замена поршня в сборе с кольцами должно
производиться через каждые 15 мото%часов.
Поршневой палец подлежит замене через каждые 15
мото%часов.

Демонтаж поршневого кольца

ПРИМЕЧАНИЕ
