Образцы индикации

Наружное
освещение

Мигание
(редкое)

Мигание
(частое)

Яркое

Интенсивность свечения

Темное

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ

(Информация, необходимая для управления
мотоциклом)

ПОДВЕСКА

Передняя подвеска

Предварительное сжатие пружины:
Регулировка предварительного степени сжатия
пружины производится с поворотом регулятора 19-
миллиметровым ключом, который входит в прила-
гаемый комплект инструментов (стр. 104).
Для уменьшения (SOFT - МЯГКО):
При малой нагрузке и хороших дорожных условиях
поворачивайте регулятор против часовой стрелки в
направлении SOFT (МЯГКО).
Для увеличения (HARD - ЖЁСТКО)
Для увеличения жёсткости и при езде по ухабис-
тым дорогам поворачивайте регулятор по часовой
стрелке в направлении HARD (ЖЁСТКО).
Возврат к стандартной регулировке производится в
следующем порядке:

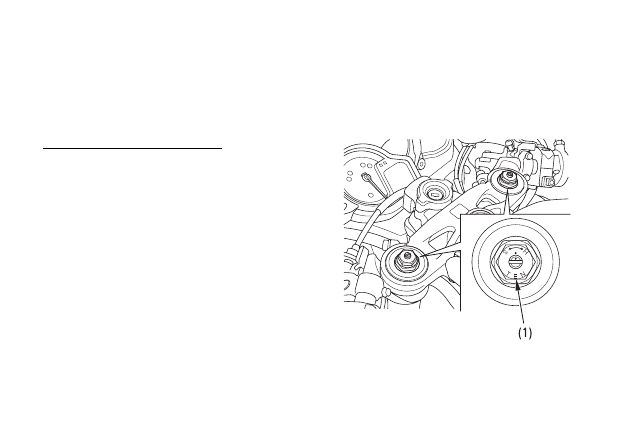

1.   Поворачивайте регулятор предварительного

сжатия (1) по часовой стрелке, пока он не
перестанет вращаться (свободная посадка).
Это соответствует установке минимального
демпфирующего усилия.

2.   Поворот регулятора на 6 щелчков против

часовой стрелки устанавливает регулятор в
положение стандартной регулировки.

3.   Обеспечьте одинаковое положение регуляторов

с обеих сторон вилки.

(1)   Регулятор предварительного сжатия пружины

Демпфирующее усилие отбоя:
Для уменьшения (SOFT - МЯГКО):
При малой нагрузке и хороших дорожных условиях
поворачивайте регулятор против часовой стрелки в
направлении SOFT (МЯГКО).
Для увеличения (HARD - ЖЁСТКО):
Для увеличения жёсткости и при езде по ухабис-
тым дорогам поворачивайте регулятор по часовой
стрелке в направлении HARD (ЖЁСТКО).

Возврат к стандартной регулировке производится в
следующем порядке:

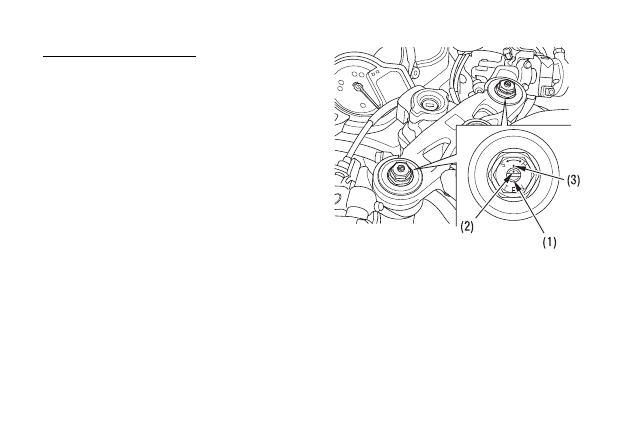

1.   Поворачивайте регулятор демпфирующего

усилия (1) по часовой стрелке, пока он не
перестанет вращаться (свободная посадка).
Это соответствует установке максимального
демпфирующего усилия.

2.   Поворот регулятора на 2 1/4 оборота

против часовой стрелки до совмещения
установочной метки (2) и референтной метки
(3) устанавливает регулятор в положение
стандартной регулировки.

3.   Обеспечьте одинаковое положение регуляторов

с обеих сторон вилки.

(1) Регулятор демпфирующего усилия     (3) Референтная метка
(2) Установочная метка

Демпфирующее усилие сжатия:
Для уменьшения (SOFT - МЯГКО):
При малой нагрузке и хороших дорожных условиях
поворачивайте регулятор против часовой стрелки в
направлении SOFT (МЯГКО).
Для увеличения (HARD - ЖЁСТКО):
Для увеличения жёсткости и при езде по ухабис-
тым дорогам поворачивайте регулятор по часовой
стрелке в направлении HARD (ЖЁСТКО).

Возврат к стандартной регулировке производится в
следующем порядке:

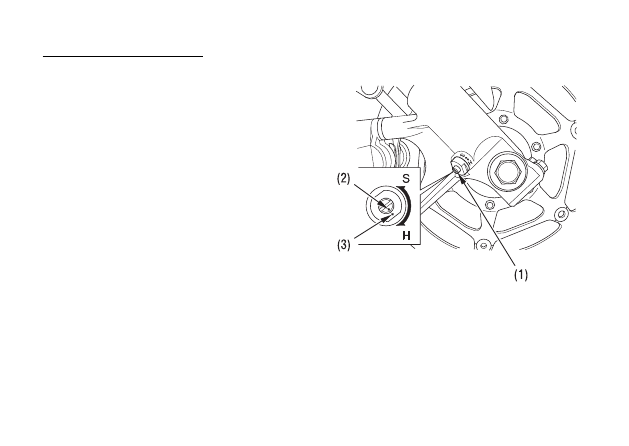

1.   Поворачивайте регулятор демпфирующего

усилия (1) по часовой стрелке, пока он не
перестанет вращаться (свободная посадка).
Это соответствует установке максимального
демпфирующего усилия.

2.   Поворот регулятора на 2 оборота (для модели

CBR1000RR)  или 2 1/4 оборота (для модели
CBR1000RR) против часовой стрелки
до совмещения установочной метки (2) и
референтной метки (3) устанавливает регулятор
в положение стандартной регулировки.

3.   Обеспечьте одинаковое положение регуляторов

с обеих сторон вилки.

(1) Регулятор демпфирующего усилия   (3) Референтная метка
(2) Установочная метка
