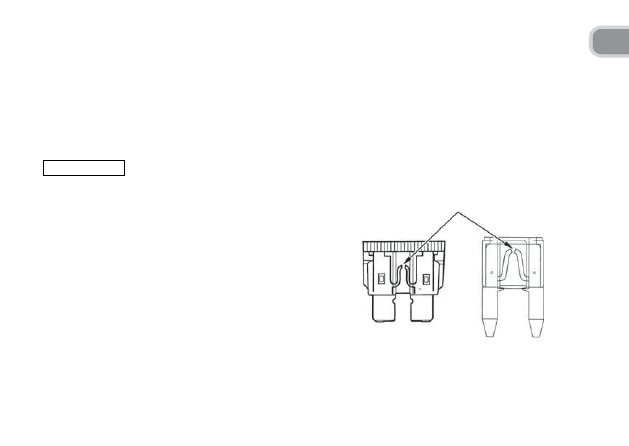

Перегоревший предохранитель

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 92.

Если имеет место частое перегорание предохраните-
ля, это обычно указывает на наличие короткого
замыкания или перегрузки в системе электрообору-
дования. Для выполнения ремонта обратитесь к
официальному дилеру Honda.

ПРИМЕЧАНИЕ

Запрещается использовать предохранители, отлича-
ющиеся по номинальному току от штатных. Это
может привести к серьёзной неисправности системы
электрооборудования, к возгоранию, опасному
отключению приборов освещения или потере мощ-
ности двигателя.

3.  Извлеките предохранитель с помощью предна-

значенного для этого пинцета (3), который входит
в комплект инструментов. Если предохранитель
перегорел, установите на его место новый.
Запасные предохранители (4) находятся в блоке
предохранителей.

(3)

4.  Закройте крышку блока предохранителей.


Установите резиновую пластину (5) как показано
на рисунке и установите пассажирское седло.

(5)

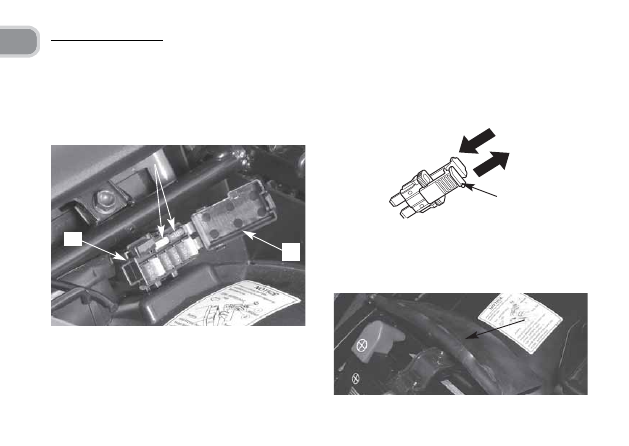

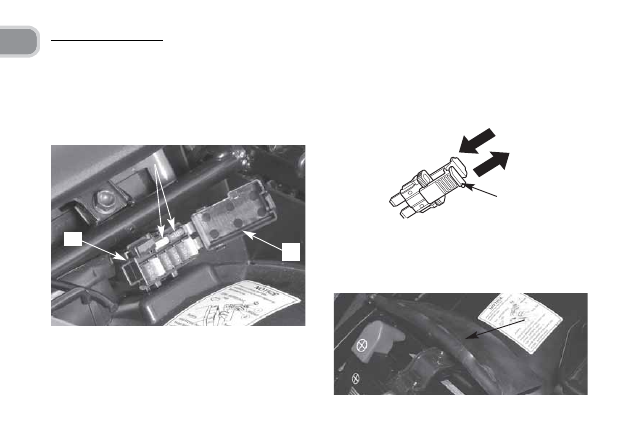

Блок предохранителей:
Блок (1) предохранителей расположен под задним
седлом. Номинальный ток предохранителей:



10A - 20 A

1. Снимите заднее седло (стр. 67).
2. Откройте крышку блока предохранителей (2).

(2)

(1)

(4)

(1) Блок предохранителей
(2) Крышка блока предохранителей
(3) Пинцет для извлечения предохранителей
(4) Запасные предохранители
(5) Резиновая пластина

(1)

(2)

(1)  Крышка блока предохранителей
(2)  Запасной предохранитель

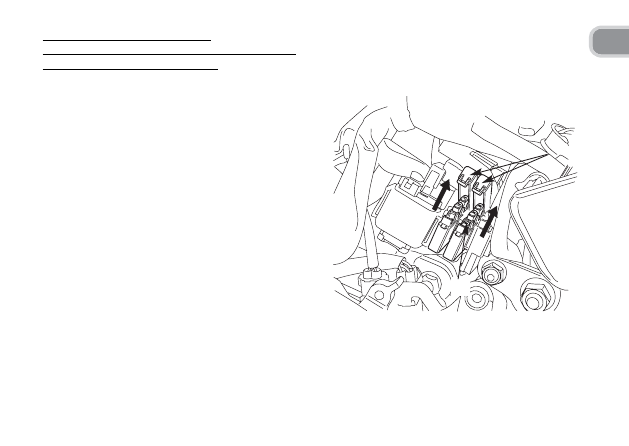

Блок предохранителей для версий
с антиблокировочной системой тормозов и ситемой
впрыска топлива (CBF1000FA/FT/FS):
Блоки предохранителей (1) расположены за правой
боковой панелью.
Номинальный ток предохранителей:


10A - 20A - 30A

1.   Снимите седло (стр. 67). Снимите правый кожух

(стр. 72).

2.   Откройте крышку блока предохранителей (1).
3.  Извлеките предохранитель с помощью предна-

значенного для этого пинцета, который входит в
комплект инструментов (стр. 128).

  Если предохранитель перегорел, установите на

его место новый. Запасные предохранители (2)
расположены в блоке предохранителей, а также
в блоке главного предохранителя под седлом.

4.   Закройте крышку блока предохранителей.

(1)

(2)

(1) Предохранитель системы впрыска
(2) Крышка блока предохранителей

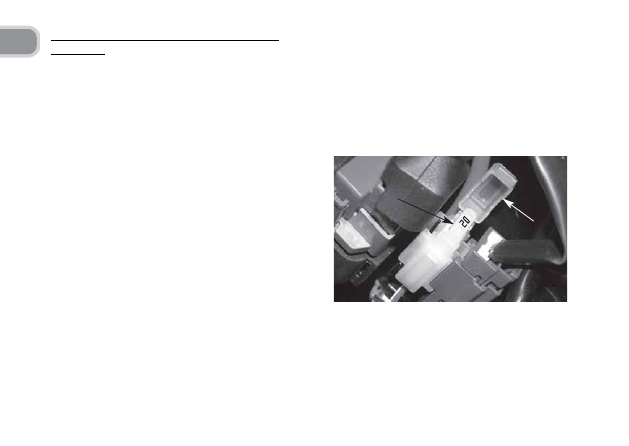

Предохранитель системы впрыска топлива (FI)
(CBF1000F)
Предохранитель системы впрыска топлива (1) рас-
положен за правым кожухом.
Номинальный ток предохранителя: 20A
1.   Снимите седло (стр. 67).


Снимите правый кожух (стр. 72).

2.  Откройте крышку блока предохранителя систе-

мы впрыска топлива (2).

3. Извлеките предохранитель системы впрыска

топлива и замените его новым. Запасной предо-
хранитель системы впрыска топлива находится в
блоке предохранителей под седлом.

4.   Закройте крышку блока предохранителей и уста-

новите правый кожух.
