Обслуживание двигателя 3КJ - часть 7

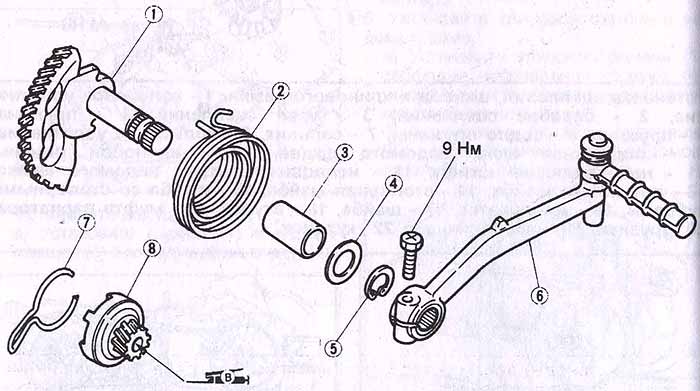

       Установка кик-стартера двигателя 3КJ. 1 - вал кик-стартера (с сектором), 2 - пружина, 3 - втулка, 4 - шайба, 5 • стопорное кольцо, 6 - рычаг кик-стартера, 7 - шплинт, 8 - шестерня привода.

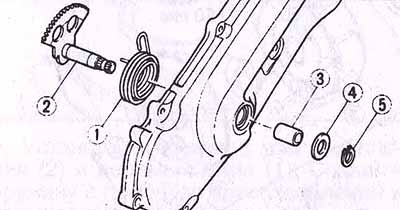

       1. Установите пружину (1), вал кик-стартера (2), втулку (3), шайбу (4) и стопорное кольцо (5).

       2. Зафиксируйте пружину (2) на валу кик-стартера (1) и стопорном штифте (3).

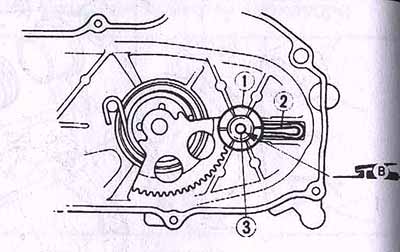

       3. Установите шестерню кик-стартера (1) на вал (3) и зафиксируйте ее шплинтом (2).

       4. Установите рычаг кик-стартера.
             а) Установите крышку картера №1.
             Момент затяжки - 9 H*м

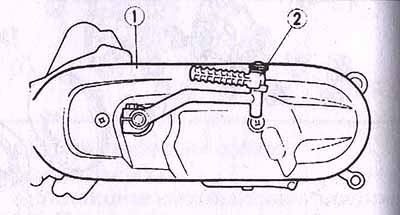

             б) Установите крышку картера №3 (1).
             Момент затяжки - 7 Н*м
             в) Установите рычаг кик-стартера (2).
             Момент затяжки - 9 Н*м
