Обслуживание двигателя 3КJ - часть 5

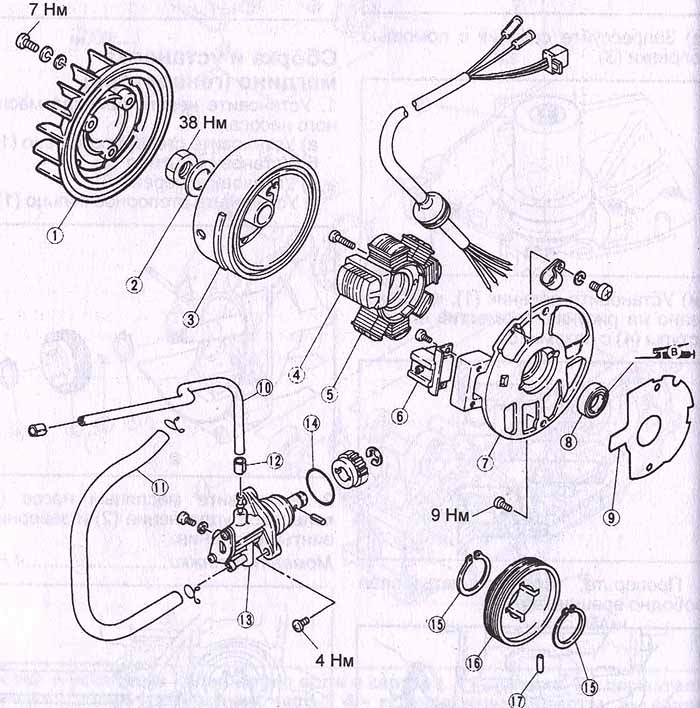

Сборка и установка магдино двигателя 3КJ. 1 - крыльчатка вентилятора, 2 - шайба, 3 - ротор, 4 - обмотка системы зарядки, 5 - обмотка системы освещения, 6 - приемная обмотка, 7 - прерыватель, 8 - сальник, 9 - прокладка крышки картера №3, 10 - трубка подачи масла, 11 - масляная трубка, 12 - зажим, 13 - масляный насос, 14 - кольцевое уплотнение, 15 - стопорное кольцо, 16 - червяк привода масляного насоса, 17 - штифт.

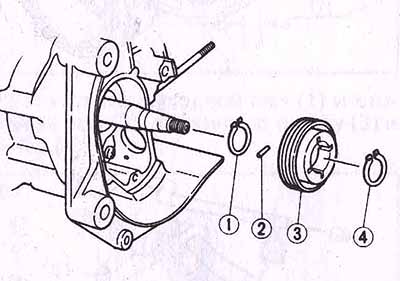

1. Установите червяк
привода масляного насоса.
а) Установите стопорное кольцо (1).
б) Установите штифт (2).
в) Установите червяк (3).
г) Установите стопорное кольцо (1).

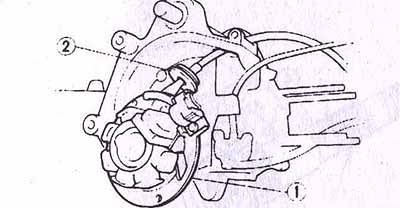

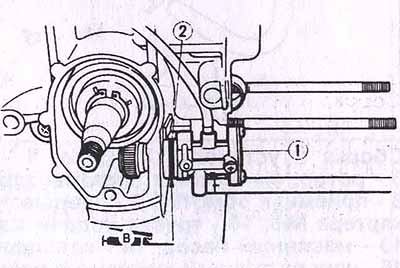

2. Установите масляный насос (1), кольцевое уплотнение (2) и заверните
винты крепления.
Момент затяжки - 4 Нм

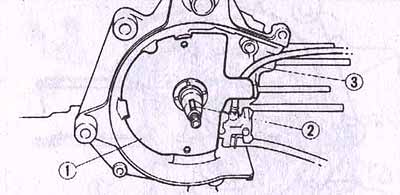

3. Установите прокладку крышки картера №3 (1), шпонку (2), подсоедините трубку подачи масла (3).

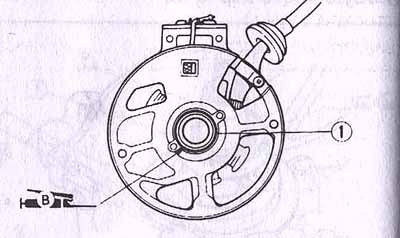

4. Установите сальник (1).
5. Установите прерыватель (1), предохранительную втулку (2) и заверните
винты крепления.
Момент затяжки - 9 Нм

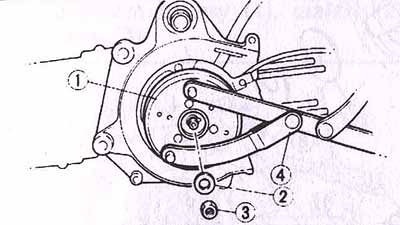

6. Установите ротор (1) и заверните гайку крепления (3).
Момент затяжки - 38 Нм

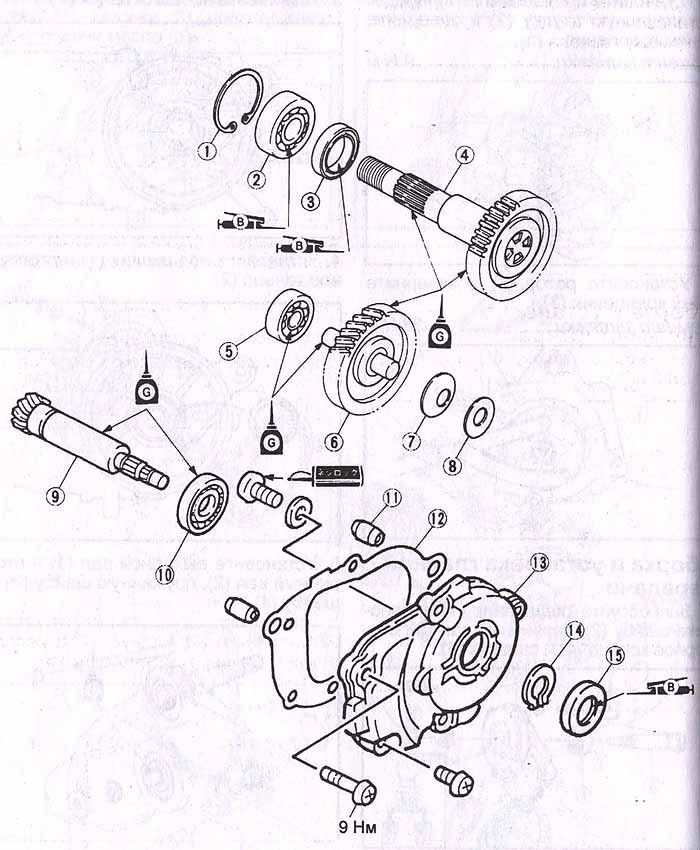

Сборка и установка главнойпередачи.1-стопорноекольцо, 2 - подшипник, 3 - сальник, 4 - выходной вал (задняя ось и ведомая шестерня), 5 - подшипник, 6 - вторичный вал (промежуточные шестерн),! 7 - пружинная шайба, 8 - шайба, 9 - первичный вал (ведущая шестерня), 10 - подшипник, 11 - установочный штифт, 12 - прокладка, 13 - крышка кар-тера №2,14 - стопорное кольцо, 15 - сальник.

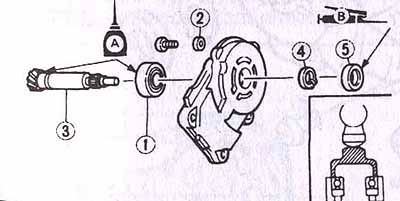

1. Запрессуйте подшипник (1), установите шайбу (2), первичный вал (3), стопорное кольцо (4) и сальник (5).

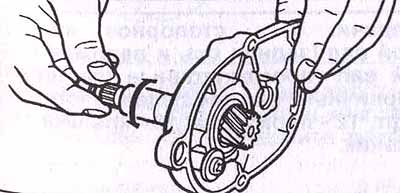

2. Проверьте плавность вращения первичного вала.

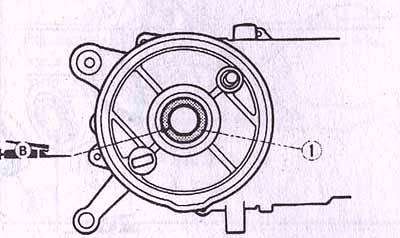

3. Установите новый сальник (1).

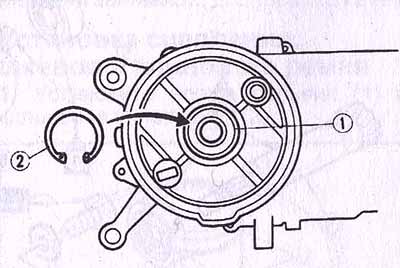

4. Установите подшипник (1) и стопорное кольцо (2).

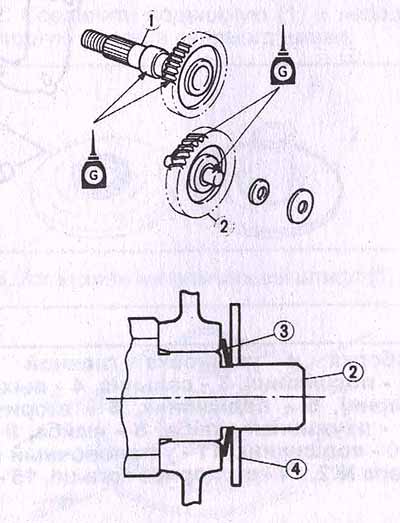

5. Установите выходной вал (1) и вторичный вал (2), пружинную шайбу (3) и шайбу (4).
6. Установите прокладку (1), вставьте установочные штифты (2) и установите крышку картера (3).
