Обслуживание двигателя 3КJ - часть 6

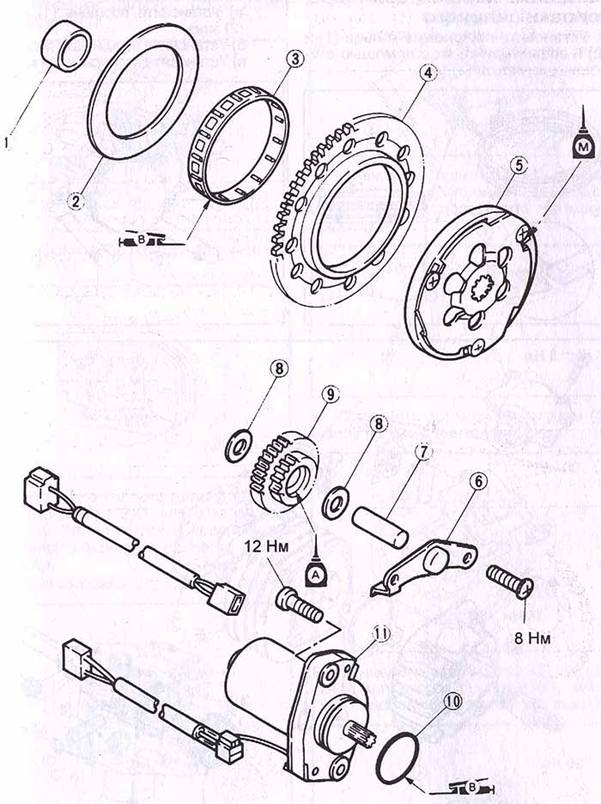

       Сборка и установка электростартера двигателя 3КJ. 1 - втулка, 2 - шайба, 3 - подшипник, 4 - зубчатый венец стартера, 5 - муфта стартера, 6 - кронштейн промежуточных шестерен, 7 - ось, 8 - шайба, 9 - промежуточные шестерни, 10 - кольцевое уплотнение, 11 - электродвигатель.

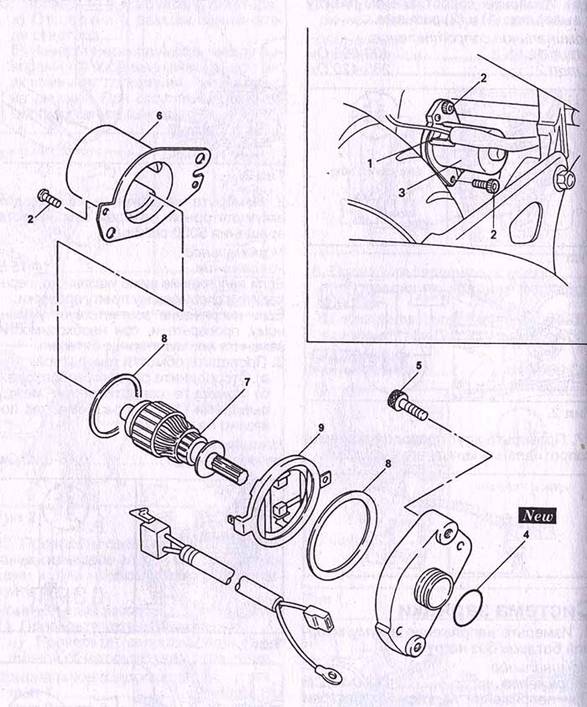

       Стартер. 1 - провод, 2 - болт, 3 - стартер в сборе, 4 - кольцевое уплотнение, 5 - винт, 6 - обмотка статора, 7 - якорь, 8 - прокладка, 9 - щеткодержатель.

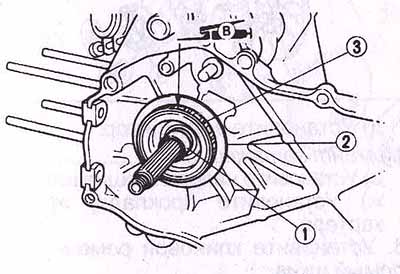

       1. Установите втулку (1), шайбу (2), подшипник (3).

       2. Установите зубчатый венец (2) на муфту (3), совместив защелки (1).

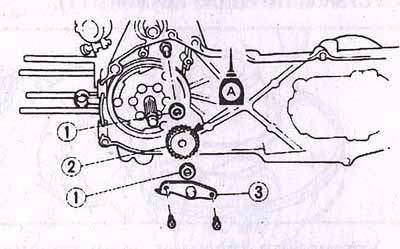

       3. Установите шайбу (1), промежуточные шестерни (2), кронштейн крепления шестерен (3) и заверните винты крепления.
             Момент затяжки - 8 Нм

       4. Установите электродвигатель и заверните болты крепления за 2-3 прохода.
             Момент затяжки - 12 Нм

       Установка сцепления, шкивов и клинового ремня. 1 - кольцевое уплотнение, 2 - барабан сцепления, 3 - узел сцепления, 4 - пружина, 5 - пружина, 6 - седло пружины, 7 - сальник, 8 - кольцевое уплотнение, 9 - подвижная щека ведомого шкива, 10 - клиновой ремень, 11 - направляющий штифт, 12 - неподвижная щека ведомого шкива, 13 - пружинная шайба, 14 - стопорная шайба, 15 - шайба со стопорными зубцами, 16 - крыльчатка, 17 - шайба, 18 - втулка, 19 - муфта вариатора, 20 - грузики, 21 - направляющие, 22 - кулачок.

       1. Установите новые сальник (1) и кольцевое уплотнение (2).

       2. Соедините подвижную (1) и неподвижную (2) щеки ведомого шкива.

       3. Установите направляющий штифт (1).

       4. Установите седло пружины (1).

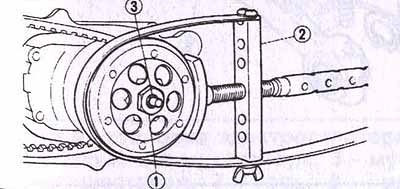

       5. Установите пружину, узел сцепления (2) и ведомый шкив (1). Сожмите пружину с помощью приспособления и заверните гайку крепления (4).

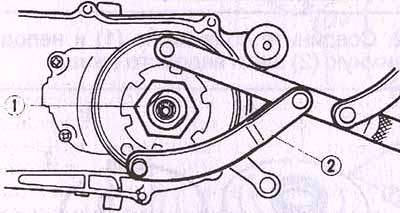

       6. Удерживая от проворачивания шкив,.затяните гайку крепления (1).
             Момент затяжки - 50 Нм

       7. Установите ведущий шкив,
             а) Установите грузики (1) и направляющие (3) в корпус муфты, втулку (4).

             б) Установите муфту вариатора.

       в) Установите шайбу (1), неподвиж-ную щеку ведущего шкива (2), шайбу со стопорными зубцами (3), стопор-ную шайбу (4), пружинную шайбу (5).
             г) Заверните гайку крепления (6).
             Момент затяжки - 33 Н*м

             д) Установите вентилятор.
             Момент затяжки - 7 Н*м
             е) Установите направляющие штифты.
             ж) Установите прокладку крышки картера.
       8. Установите клиновой ремень и ведомый шкив.

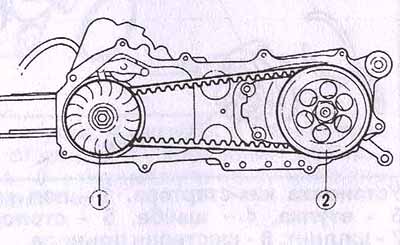

             а) Установите клиновой ремень (1), соблюдая направление стрелок (4), указывающих направление вращения, как показано на рисунке.

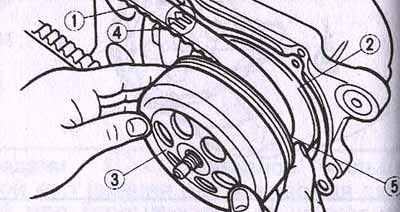

             б) Установите барабан сцепления (3) на подвижную щеку ведомого шкива (5) и установите шкив.

             в) Заверните гайку крепления (1), удерживая шкив от проворачивания, установите кольцевое уплотнение (3).
             Момент затяжки - 40 Н*м

             г) Установите клиновой ремень на ведущий шкив.
