Honda CB400. Задняя подвеска

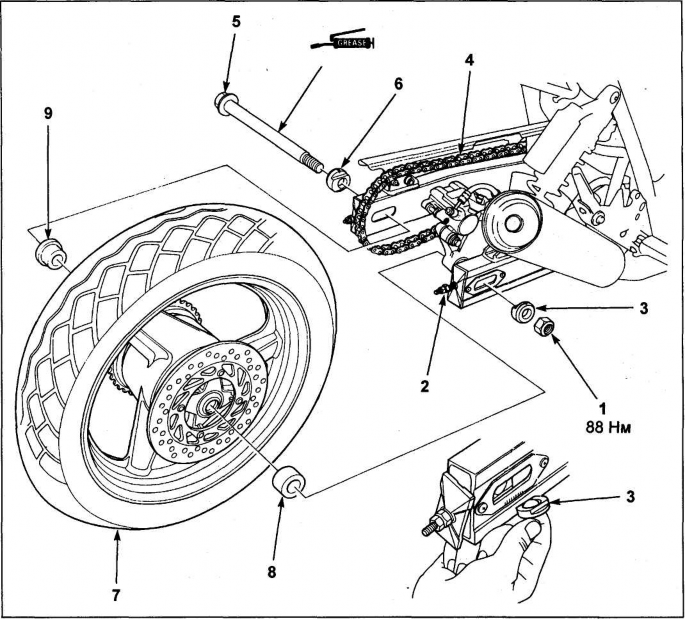

Заднее колесо (снятие и установка). 1 гайка оси, 2 гайка регулировки натяжения цепи привода, 3 правая втулка регулировки натяжения цепи, 4 приводная цепь, 5 задняя ось, 6 левая втулка регулировки натяжения цепи, 7 заднее колесо, 8 правая опорная втулка, 9 левая Опорная втулка.

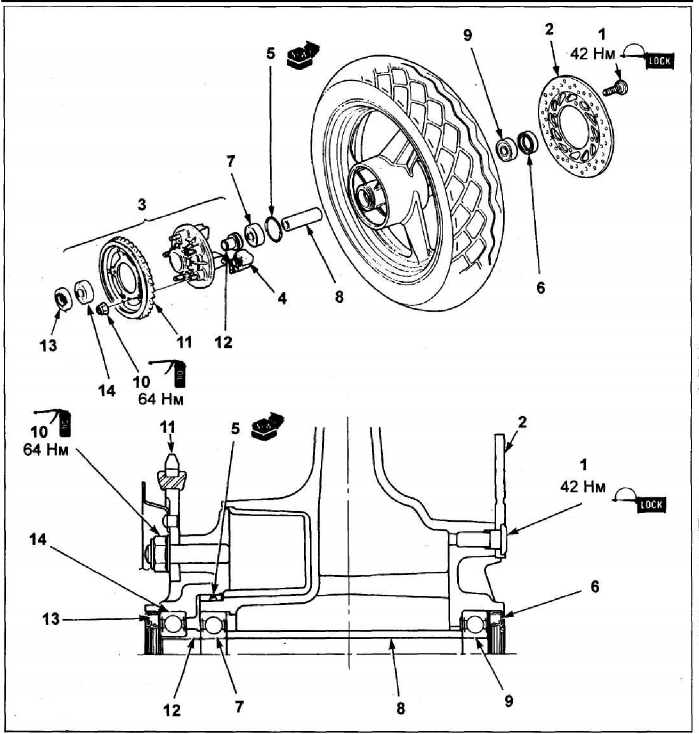

Заднее колесо (разборка и сборка). 1 болт крепления тормозного диска, 2 тормозной диск, 3 звездочка привода в сборе, 4 амортизатор, 5 кольцевое уплотнение, 6 сальник, 7 левый колесный подшипник (6303UU), 8 втулка, 9 правый колесный подшипник (6303UU), 10 гайка крепления звездочки, 11 ведомая звездочка, 12 втулка звездочки, 13 сальник, 14 подшипник ведомой звездочки.

Задний амортизатор (снятие и установка). 1 верхний болт крепления, 2 шайба, 3 нижний болт крепления, 4 задний амортизатор.

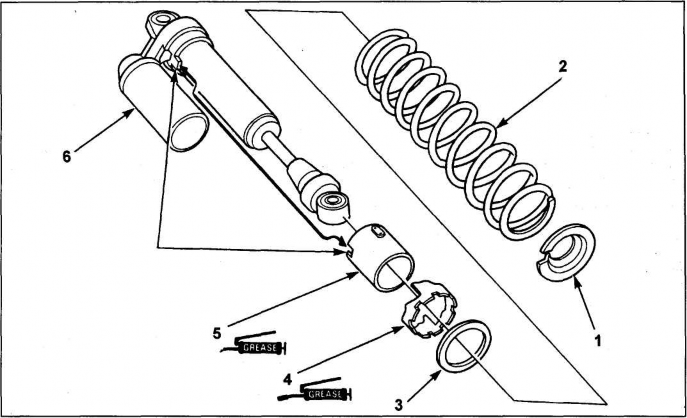

Задний амортизатор (разборка и сборка) (CB400N). 1 нижнее седло пружины, 2 пружина, 3 верхнее седло пружины, 4 регулятор сжатия пружины, 5 корпус регулятора сжатия пружины, 6 амортизатор.

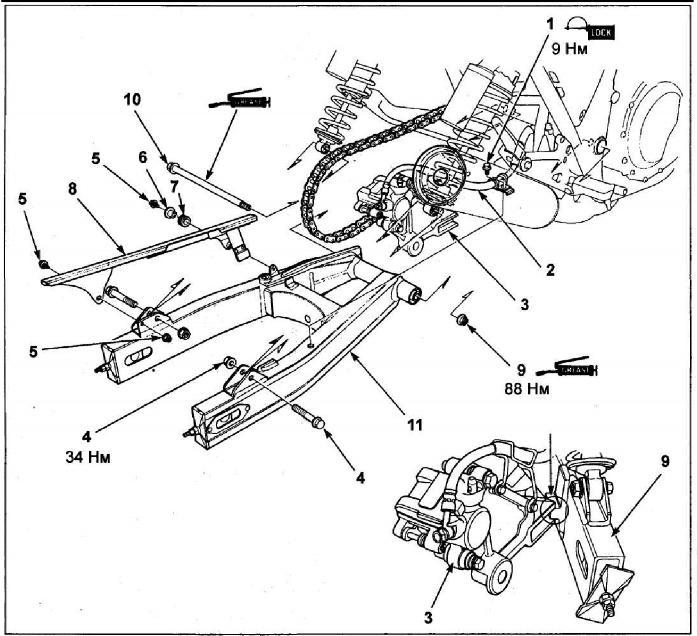

Маятник задней подвески (снятие и установка) (CB400N). 1 болт кронштейна тормозного шланга, 2 тормозной шланг, 3 кронштейн заднего тормозного суппорта, 4 нижний болт крепления амортизатора, 5 болт крепления защитной планки цепи, 6 втулка, 7 предохранительная втулка, 8 защитная планка цепи, 9 гайка оси рычага, 10 ось рычага, 11 рычаг задней подвески.

Регулятор жесткости подвески (CB400FII/lllT)

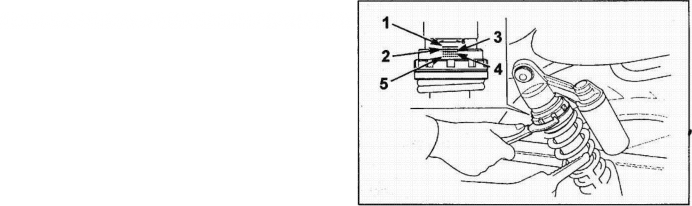

Для изменения жесткости задней подвески служит регулятор предварительного поджатия пружины, имеющий пять положений (1 самый большой ход, 5 самый малый). Стандартным является положение №2.

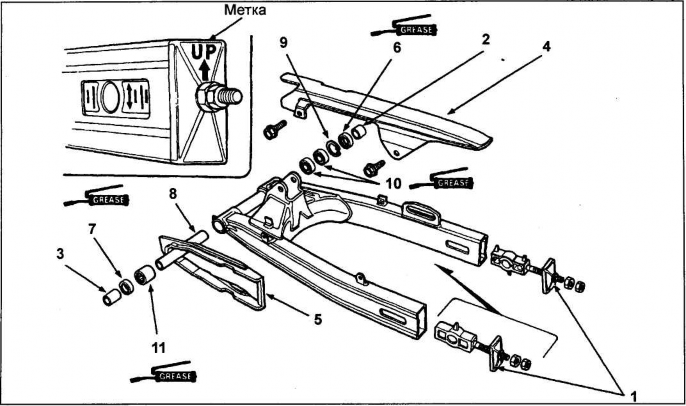

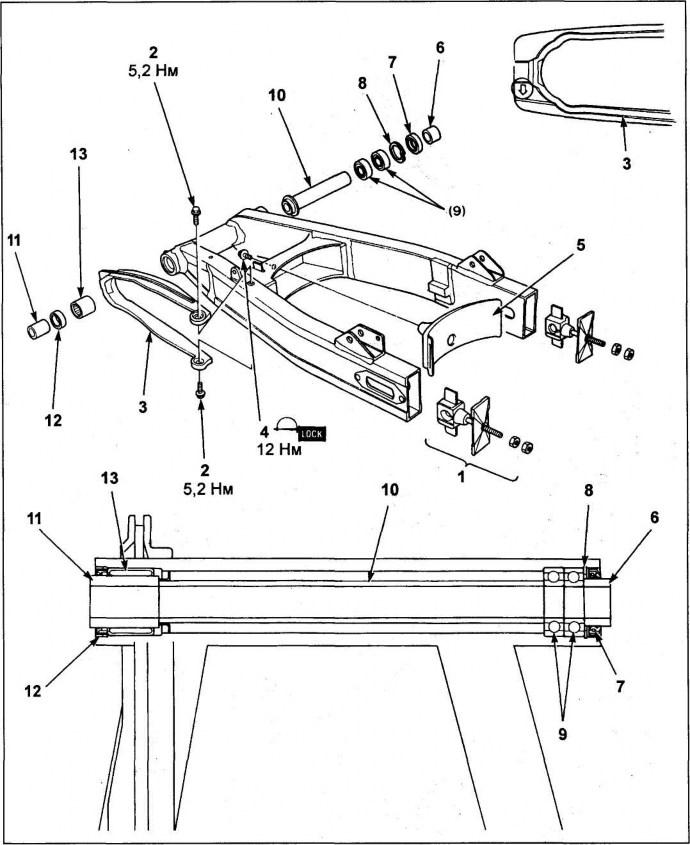

Маятник задней подвески (разборка и сборка) (CB400N). 1 регулятор натяжения приводной цепи, 2 болт успокоителя цепи, 3 успокоитель приводной цепи, 4 болт, 5 поперечная планка, 6 опорная втулка, 7 сальник (22x35x5), 8 стопорное кольцо, 9 подшипник (6002), 10 втулка, 11 втулка, 12 сальник (24x32x5,5), 13 игольчатый подшипник.

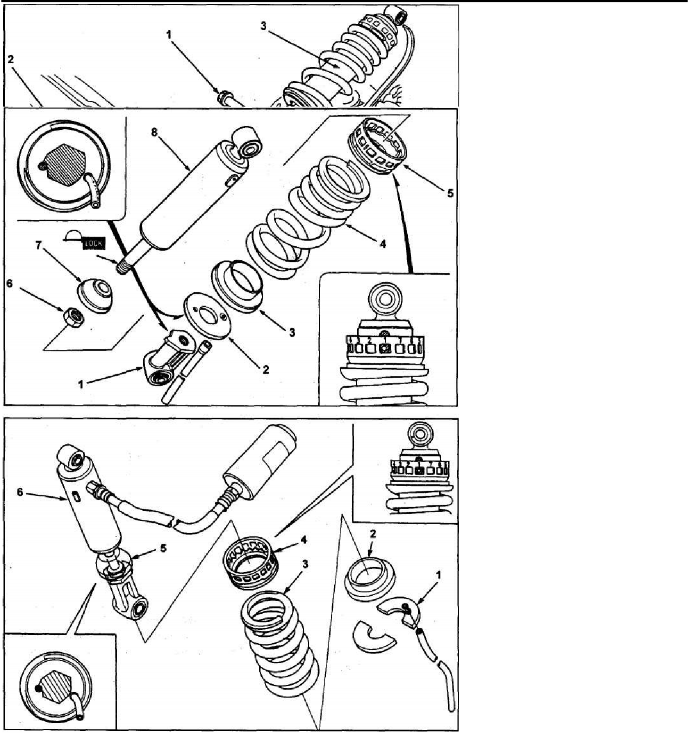

Задний амортизатор (снятие и установка CB400F(CB1)).

1 верхний болт крепления, 2 нижний болт крепления, 3 задний амортизатор.

Задний амортизатор (разборка и сборка CB400F(CB1)).

1. нижняя проушина крепления амортизатора,

2. стопор пружины, 3 седло пружины, 4 пружина,

1. регулятор,

2. стопорная гайка нижней проушины,

3. • демпфер,

4. амортизатор.

Задний амортизатор (разборка и сборка CB400FL).

1. стопор пружины,

2. седло пружины, 3 пружина,

1. регулятор,

2. демпфер,

3. амортизатор.

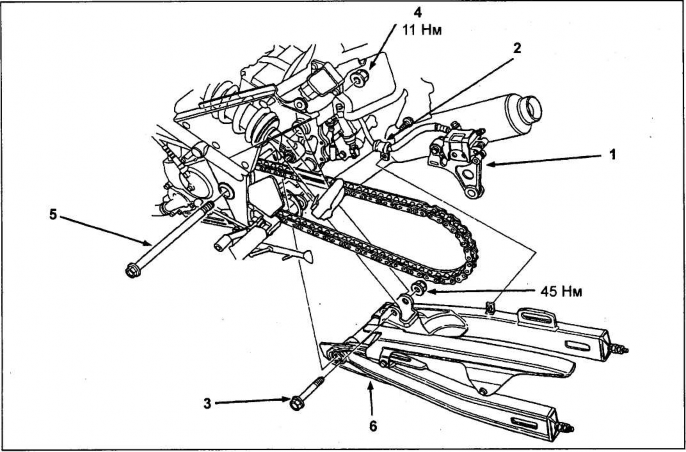

Маятник (снятие и установка CB400F (СВ1)).1 задний суппорт, 2 зажим тормозного шланга, 3 нижний болт крепления амортизатора, 4 гайка шарнирного болта, 5 шарнирный болт, 6 маятник.

Маятник (разборка и сборка CB400F (СВ1)). 1 регулятор натяжения приводной цепи, 2 правая опорная втулка, 3 • левая опорная втулка, 4 защитная планка приводной цепи, 5 успокоитель приводной цепи, 6 правый пыльник, 7 левый пыльник, 8 дистанционная втулка, 9 • стопорное кольцо, 10 шариковый подшипник, 11 игольчатый подшипник.
