Honda CB400. Двигатель







Honda CB400N

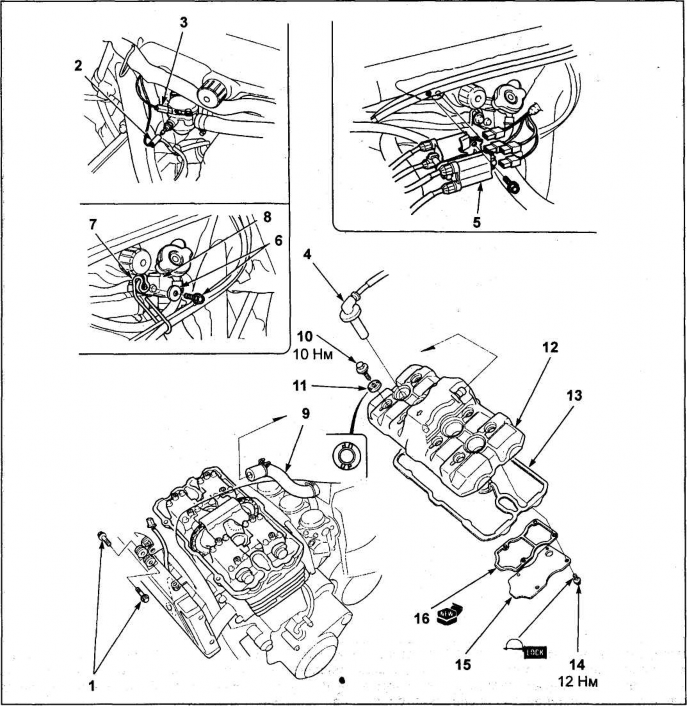

Крышка головки блока цилиндров (CB400N). 1 болты крепления радиатора, 2 разъем датчика температуры охлаждающей жидкости, 3 разъём массы, 4 наконечник высоковольтного провода, 5 катушка зажигания, 6 сливной болт, 7 направляющая жгута проводки, 8 заливная горловина радиатора, 9 трубка вентиляции картера, 10 болт крышки головки блока цилиндров, 11 шайба, 12 крышка головки блока цилиндров, 13 прокладка, 14 болт, 15 пластина, 16 прокладка.

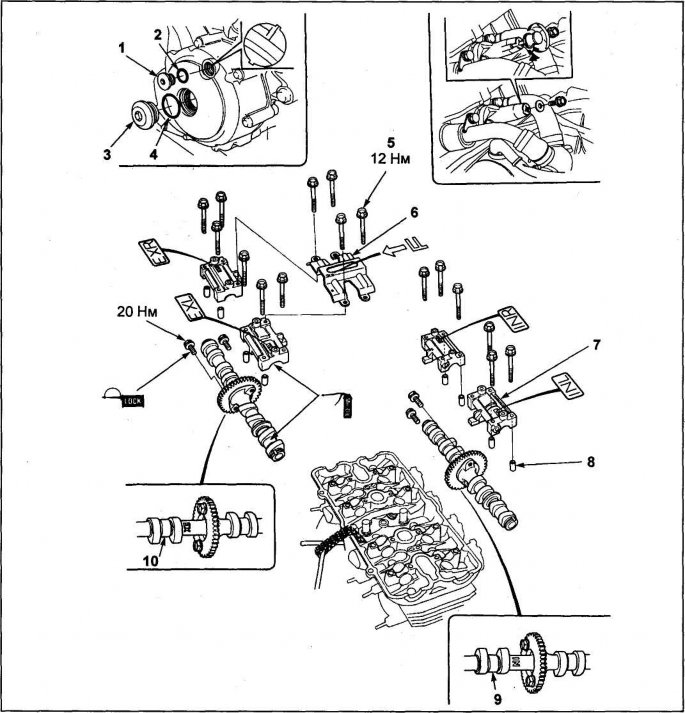

Распределительные валы (CB400N). 1 заглушка, 2 кольцевое уплотнение, 3 заглушка, 4 кольцевое уплотнение, 5 болт крышки подшипников распределительного вала, 6 успокоитель цепи, 7 крышка подшипников распределительного вала, 8 установочный штифт, 9 распределительный вал впускных клапанов, 10 распределительный вал выпускных клапанов.

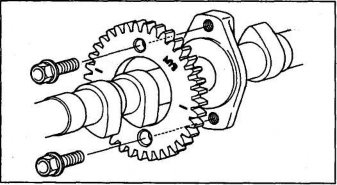

Крепление звездочки распределительного вала

(момент затяжки 20 Н-м).

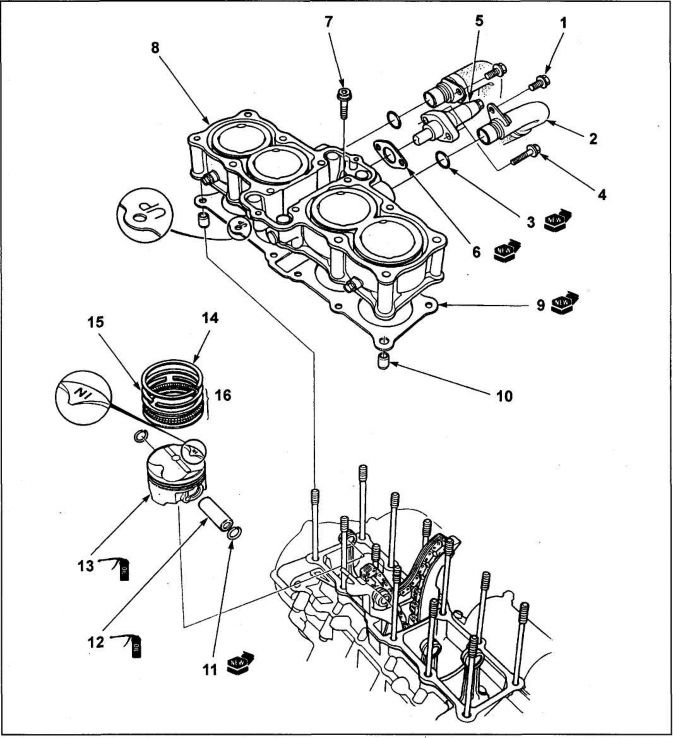

Блок цилиндров (CB400N). 1 болт крепления патрубка охлаждающей жидкости, 2 патрубок охлаждающей жидкости, 3 кольцевое уплотнение, 4 болт крепления натяжителя цепи, 5 натяжитель цепи, 6 прокладка натяжителя, 7 болт крепления, 8 цилиндр, 9 прокладка, 10 -установочный штифт, 11 стопорное кольцо, 12 поршневой палец, 13 поршень, 14 верхнее компрессионное кольцо, 15 нижнее компрессионное кольцо, 16 маслосъемное кольцо.

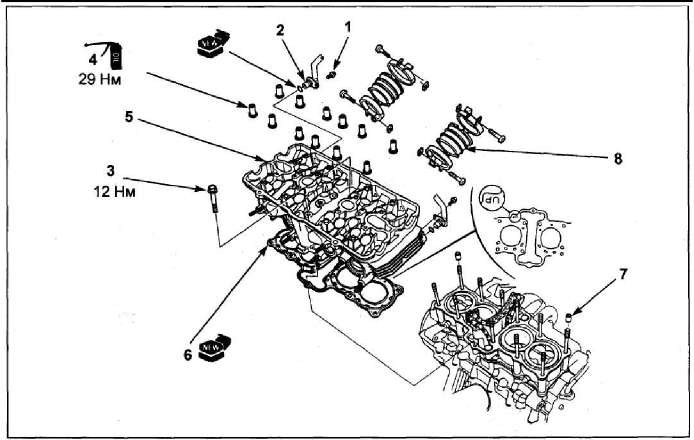

Головка блока цилиндров (CB400N). 1 болт крепления патрубка охлаждающей жидкости, 2 патрубок охлаждающей жидкости, 3 болт крепления головки блока цилиндров, 4 гайки крепления головки блока цилиндров, 5 головка блока цилиндров в сборе, 6 прокладка, 7 установочная втулка, 8 проставка карбюратора.

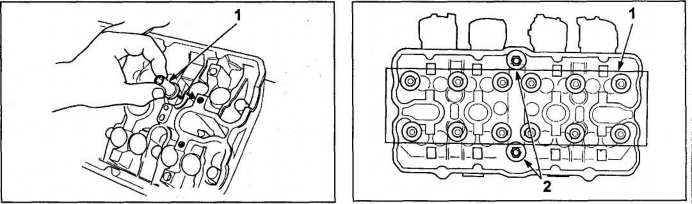

1 гайка крепления головки блока цилиндров. 1 гайка крепления, 2 болт крепления.

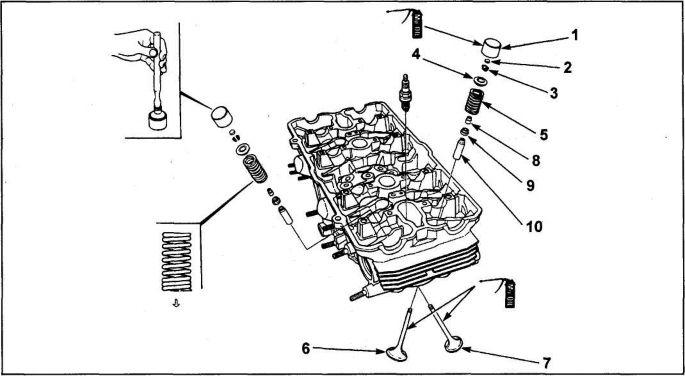

Головка блока цилиндров (CB400N). 1 • толкатель, 2 регулировочная шайба, 3 сухари, 4 тарелка пружины, 5 пружина клапана, 6 впускной клапан, 7 выпускной клапан, 8 маслосъемный колпачок, 9 седло пружины, 10 направляющая втулка клапана.








Honda CB400F(CB1)

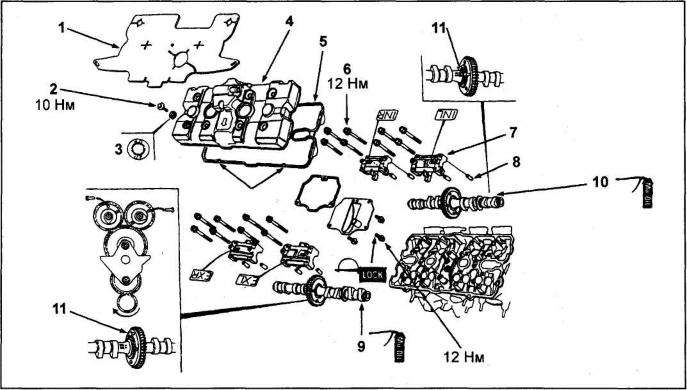

Распределительные валы (CB400F). 1 теплозащитный экран, 2 болт крепления крышки головки блока цилиндров, 3 шайба, 4 крышка головки блока цилиндров, 5 прокладка, 6 болт крышки подшипников распределительного вала, 7 крышка подшипников распределительного вала, 8 установочный штифт, 9 распределительный вал впускных клапанов, 10 распределительный вал выпускных клапанов, 11 штифт.

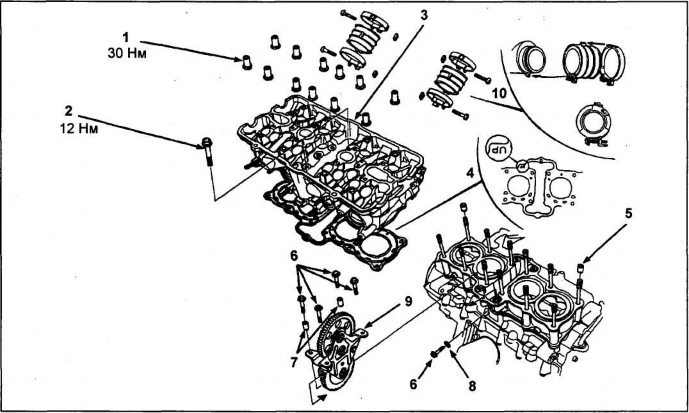

Головка блока цилиндров (снятие и установка) (CB400F). 1 шайба, 2 болт крепления головки блока цилиндров, 3 головка блока цилиндров, 4 прокладка, 5 установочная втулка, 6 болт механизма привода ГРМ, 7 установочная втулка, 8 шайба, 9 механизм привода ГРМ, 10 проставка.

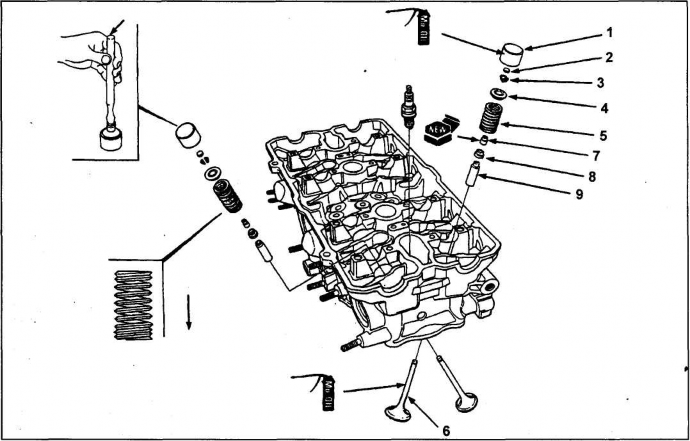

Головка блока цилиндров (разборка и сборка) (CB400F). 1 толкатель, 2 регулировочная шайба, 3 сухари, 4 тарелка пружины, 5 пружина клапана, 6 клапан, 7 маслосъемный колпачок, 8 седло пружины, 9 направляющая втулка клапана.

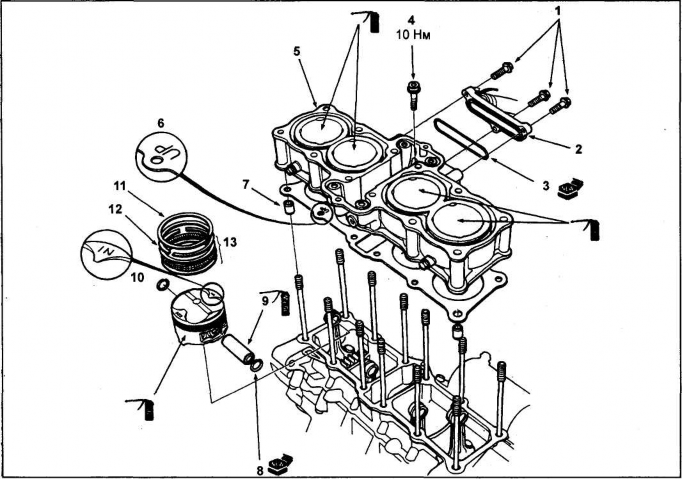

Блок цилиндров (CB400F). 1 болты крепления патрубка охлаждающей жидкости, 2 патрубок охлаждающей жидкости, 3 кольцевое уплотнение, 4 болт крепления головки блока цилиндров, 5 цилиндр, 6 прокладка, 7 установочная втулка, 8 стопорное кольцо, 9 поршневой палец, 10 поршень, 11 -верхнее компрессионное кольцо, 12 нижнее компрессионное кольцо, 13 маслосъемное кольцо.






Снятие и установка распределительных валов

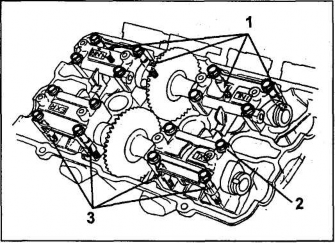

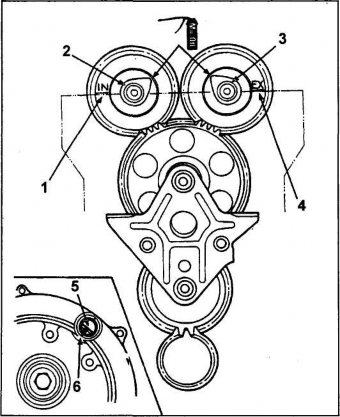

  1. При снятии и установке распределительных валов установочные метки должны быть совмещены, как показано на рисунке.

  1. метки,

  2. распределительный вал впускных клапанов, 3 распределительный вал выпускных клапанов, 4 метки,

  1. метка "Т",

  2. установочная метка на крышке картера.







2. Болты крепления крышек подшипников распределительных валов отворачиваются и заворачиваются равномерно за 2-3 прохода.







Снятие и установка привода ГРМ







Момент затяжки................................................12 Н-м

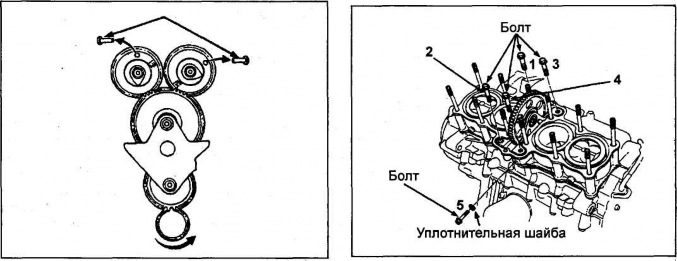

Затяжка болтов крепления привода ГРМ осуществ-ляется в порядке, показанном на рисунке.

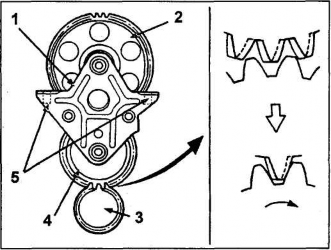

1 корпус привода, 2 ведомая шестерня, 3 ведущая шестерня, 4 промежуточная шестерня, 4 установочный штифт.



1 установочная втулка, 2 болты крепления,



3 установочная втулка.
