Honda CB400. Передняя подвеска и рулевая колонка

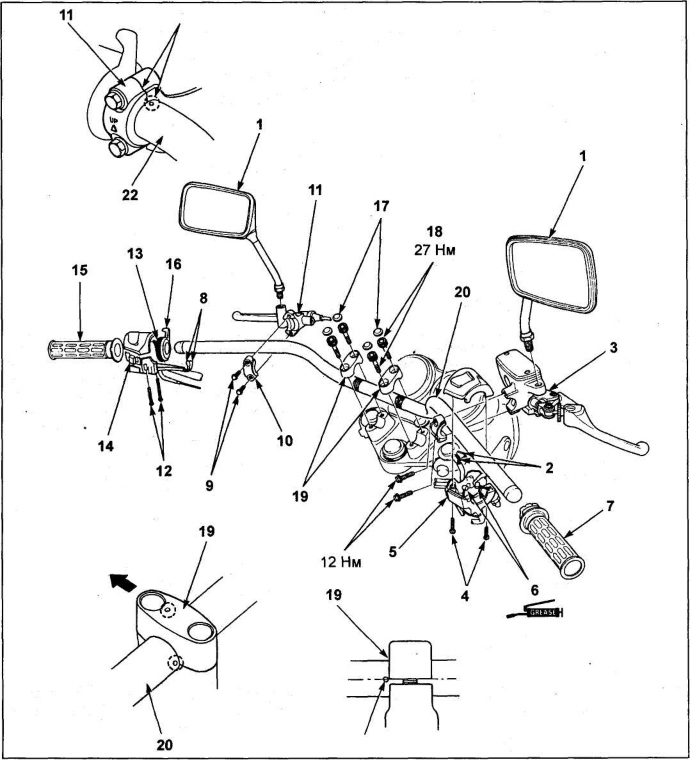

Руль (CB400N). 1 зеркало заднего вида, 2 разъем выключателя стоп-сигнала (переднего тормоза), 3 главный тормозной цилиндр (переднего тормоза), 4 винт крепления, 5 кронштейн рукоятки акселератора, 6 наконечник троса акселератора, 7 рукоятка акселератора, 8 наконечник троса сцепления, 9 болт крепления, 10 кронштейн рычага привода сцепления, 11 рычаг привода сцепления, 12 винт крепления, 13 наконечник троса пускового устройства, 14 корпус рулевых переключателей, 15 левая рукоятка руля, 16 рычаг привода пускового устройства, 17 заглушки, 18 болт крепления руля, 19 кронштейн крепления руля, 20 руль.

Передняя подвеска и рулевая колонка 81

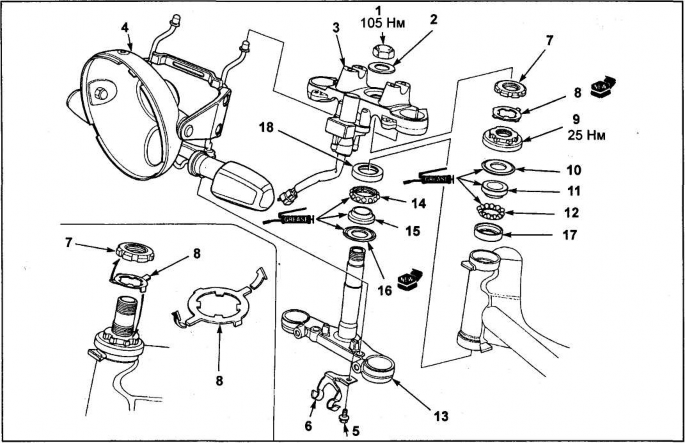

Рулевая колонка (CB400N). 1 гайка крепления рулевой колонки, 2 шайба, 3 верхняя траверса, 4 корпус фары, 5 болт, 6 кронштейн тормозного шланга, 7 стопорная гайка, 8 стопорная шайба, 9 верхняя крышка, 10 верхний пыльник, 11 обойма №1, 12 верхний подшипник, 13 рулевая колонка, 14 нижний подшипник, 15 обойма №4,16 нижний пыльник, 17 обойма №2,18 обойма №3.

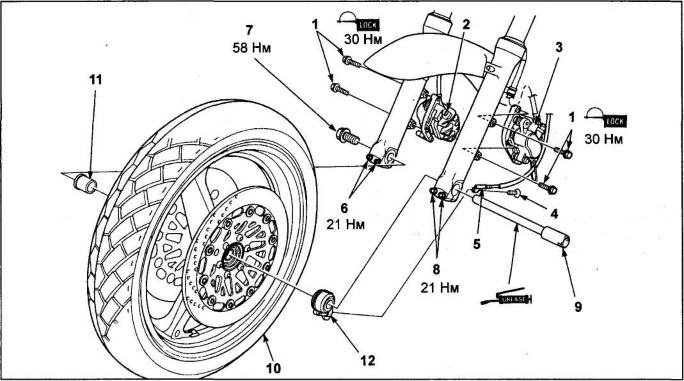

Переднее колесо (снятие и установка) (CB400N). 1 болты крепления переднего тормозного суппорта, 2 правый тормозной суппорт, 3 левый тормозной суппорт, 4 винт, 5 трос спидометра, 6 болты крепления передней оси (клеммного соединения), 7 болт оси, 8 болты крепления передней оси (клеммного соединения), 9 передняя ось, 10 переднее колесо, 11 втулка, 12 привода спидометра.

82 Передняя подвеска и рулевая колонка

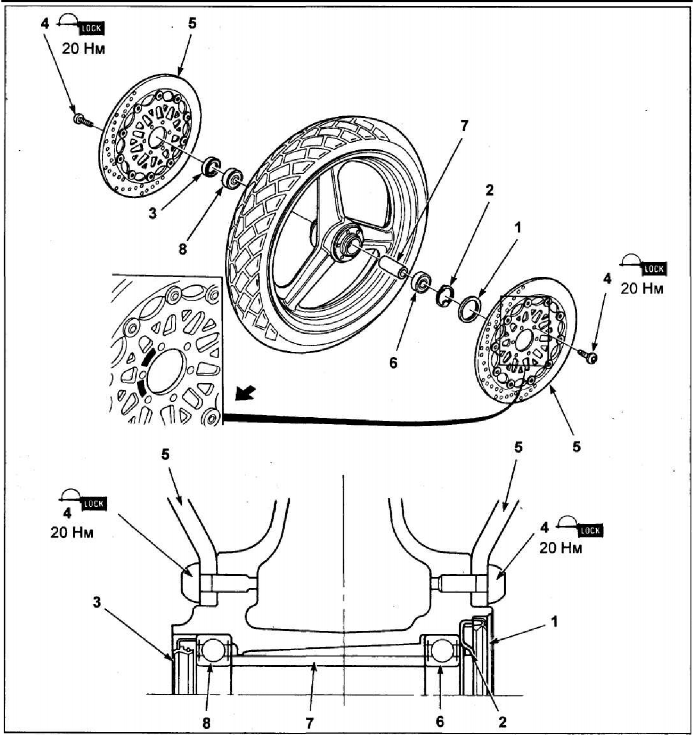

Переднее колесо (разборка и сборка) (CB400N). 1 левый сальник (45x55x5), 2 держатель привода спидометра, 3 правый сальник (28x42x8), 4 болт крепления тормозного диска, 5 • тормозной диск, 6 левый колесный подшипник (6004UU), 7 втулка, 8 правый колесный подшипник (6004UU).

Передняя подвеска и рулевая колонка 83

Передняя вилка (разборка и сборка) (CB400N). 1 болт крепления крыла, 2 переднее крыло, 3 пыльник, 4 втулка, 5 болт кронштейна тормозного суппорта, 6 правый тормозной суппорт, 7 левый тормозной суппорт, 8 болт клеммного соединения верхней траверсы, 9 болт клеммного соединения нижней траверсы, 10 перо вилки в сборе.

Перо вилки (разборка и сборка) (CB400N). 1 пробка, 2 кольцевое уплотнение, 3 втулка, 4 седло пружины, 5 пружина, 6 пыльник, 7 стопорное кольцо, 8 болт, 9 шайба, 10 шток амортизатора, 11 уплотнительное кольцо штока, 12 пружина отбоя, 13 труба, 14 сальник, 15 стопорное кольцо, 16 втулка, 17 втулка, 18 сальник, 19 наконечник.

Рулевая колонка (CB400FIII). 1 болт крепления звукового сигнала, 2 звуковой сигнал, 3 болт крепления указателя поворота, 4 указатель поворота, 5 болт крепления кронштейна фары, 6 кронштейн фары, 7 гайка крепления рулевой колонки, 8 шайба, 9 верхняя траверса, 10 опора фары, 11 болт, 12 кронштейн тормозного шланга, 13 стопорная гайка, 14 стопорная шайба, 15 верхняя крышка, 16 пыльник, 17 обойма №1, 18 верхний подшипник, 19 рулевая колонка, 20 нижний подшипник, 21 обойма №4, 22 пыльник, 23 обойма №2, 24 обойма №3.

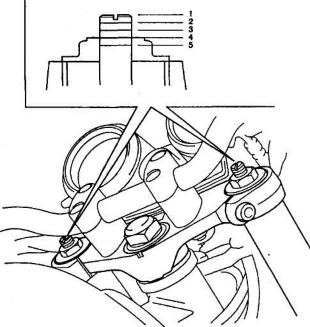

Регулятор жесткости подвески (CB400FII/IIIV) Для изменения жесткости задней подвески служит регулятор предварительного поджатия пружины, имеющий пять положений (1 самый большой ход, 5 самый малый). Стандартным является положение №4.

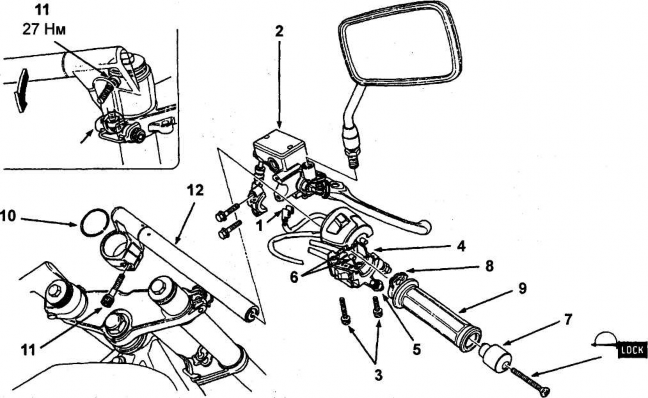

Правая рукоятка руля (GB400F). 1 разъем выключателя стоп-сигнала, 2 главный тормозной цилиндр (переднего тормоза), 3 винты крепления, 4 корпус ручки акселератора, 5 гайка троса акселератора.6 трос акселератора, 7 наконечник рукоятки, 8 кронштейн троса, 9 ручка акселератора, 10 стопорное кольцо, 11 болт клеммного крепления, 12 правая рукоятка руля.

Левая рукоятка руля (CB400F). 1 разъем выключателя сцепления, 2 рычаг сцепления, 3 винт крепления, 4 корпус выключателя, 5 • трос пускового устройства, 6 наконечник рукоятки, 7 рукоятка (отделка), 8 стопорное кольцо, 9 болт клеммного крепления, 10 левая рукоятка руля.

Переднее колесо (снятие и установка) (CB400F). 1 болт оси переднего колеса, 2 болты клеммного крепления, 3 ось переднего колеса, 4 переднее колесо, 5 левая опорная втулка, 6 правая опорная втулка.

88 Передняя подвеска и рулевая колонка

Переднее колесо (разборка и сборка) (CB400F). 1 правая опорная втулка, 2 левая опорная втулка, 3 болты крепления диска, 4 тормозной диск, 5 • пыльник, 6 левый колесный подшипник (6004UU), 7 дистанционная втулка, 8 правый колесный подшипник (6004UU).

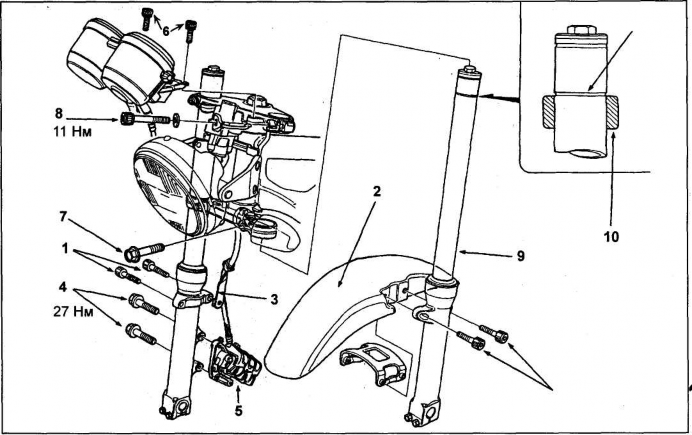

Передняя вилка (CB400F). 1 болт крепления переднего крыла, 2 переднее крыло, 3 держатель тормозного шланга, 4 болты кронштейна суппорта, 5 тормозной суппорт, 6 болты крепления комбинации приборов, 7 болт крепления нижней траверсы, 8 болт крепления верхней траверсы, 9 вилка.
