Honda CB400. Топливная система

Honda CB400N

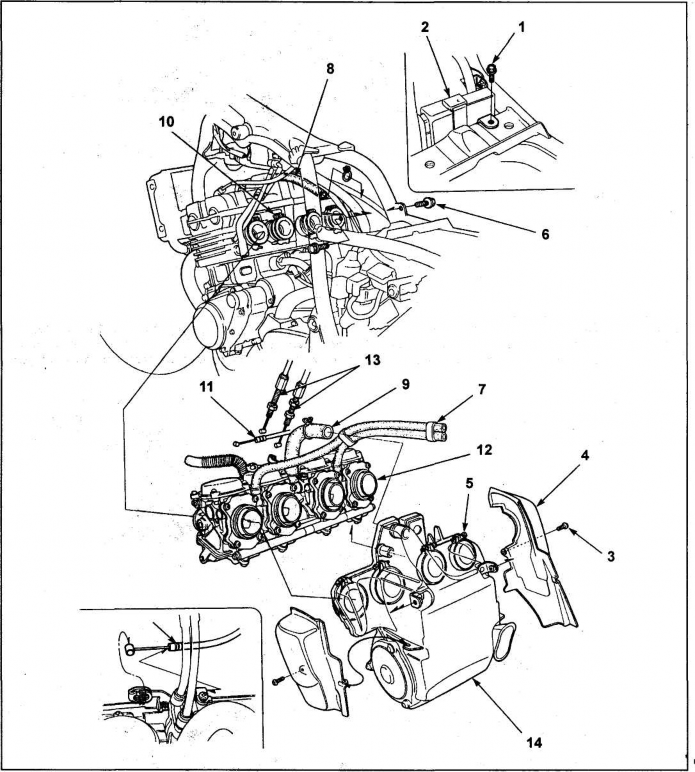

Карбюраторы (снятие и установка) (CB400N). 1 болт кронштейна модуля зажигания, 2 модуль зажигания, 3 винт боковой крышки корпуса воздушного фильтра, 4 боковая крышка воздушного фильтра, 5 винт хомута, 6 болт корпуса воздушного фильтра, 7 вентиляционные трубки, 8 • трубка вентиляции картера, 9 вспомогательная воздушная трубка, 10 хомут, 11 трос пускового устройства, 12 карбюратор, 13 трос акселератора, 14 корпус воздушного фильтра.

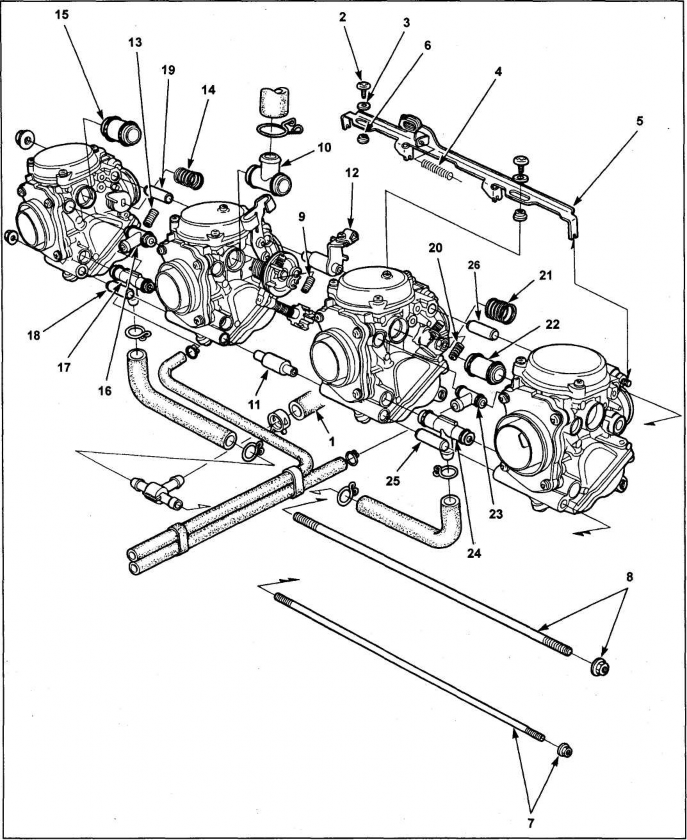

Карбюраторы (снятие и установка, 2) (CB400N). 1 топливная трубка, 2 винт крепления кронштейна, 3 шайба, 4 пружина, 5 кронштейн, 6 втулка, 7 шпилька крепления карбюраторов (5 мм), 8 шпилька крепления карбюраторов (6 мм), 9 пружина (карбюратора №3), 10 тройник (воздушной линии), 11 втулка (5 мм), 12 втулка (6 мм), 13 пружина (карбюратора №1), 14 пружина, 15 переходник (воздушной линии), 16 тройник (воздушной линии), 17 тройник (топливной линии), 18 установочный штифт (5 мм), 19 установочный штифт (6 мм), 20 пружина (карбюратора №4), 21 пружина, 22 переходник (воздушной линий), 23 тройник (воздушной линии), 24 тройник (топливной линии), 25 установочный штифт (5 мм), 26 установочный штифт (6 мм).

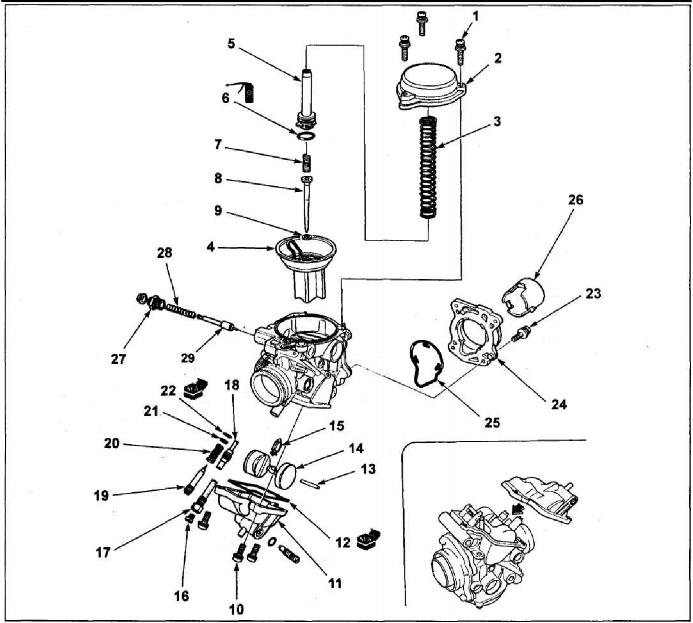

Карбюратор (разборка и сборка) (CB400N). 1 винт крышки вакуумной камеры, 2 крышка вакуумной камеры, 3 пружина, 4 золотник, 5 держатель иглы, 6 кольцевое уплотнение, 7 пружина эмульсионной трубки, 8 -дозирующая игла, 9 шайба, 10 винт поплавковой камеры, 11 поплавковая камера, 12 кольцевое уплотнение, 13 ось поплавка, 14 поплавок, 15 игольчатый клапан, 16 главный жиклер, 17 распылитель, 18 жиклер холостого хода, 19 винт качества, 20 • пружина, 21 шайба, 22 • кольцевое уплотнение, 23 винт, 24 корпус отсечного клапана, 25 кольцевое уплотнение, 26 отсечной клапан, 27 гайка плунжера пускового устройства, 28 пружина, 29 плунжер пускового устройства.

пружина,
держатель иглы,
кольцевое уплотнение, 4 дозирующая игла,

5 шайба.

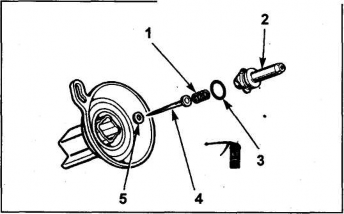

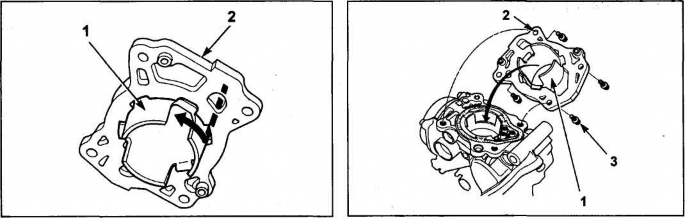

1 корпус пускового устройства, 2 пусковое 1 отсечной клапан, 2 корпус, 3 винт креплеустройство. ния.

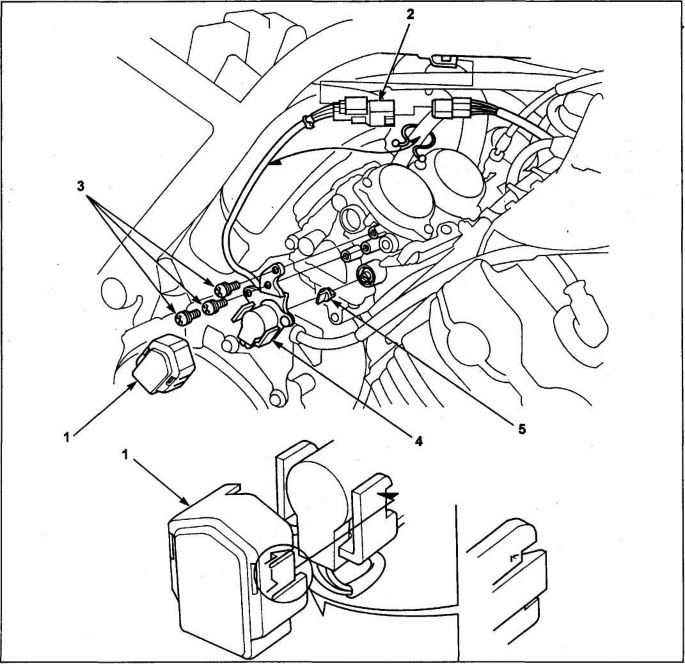

Датчик положения дроссельной заслонки (CB400FIII). 1 крышка датчика, 2 разъем датчика положения дроссельной заслонки, 3 винт крепления,' 4 датчик положения дроссельной заслонки, 5 переходник.

Honda CB400F(CB1)

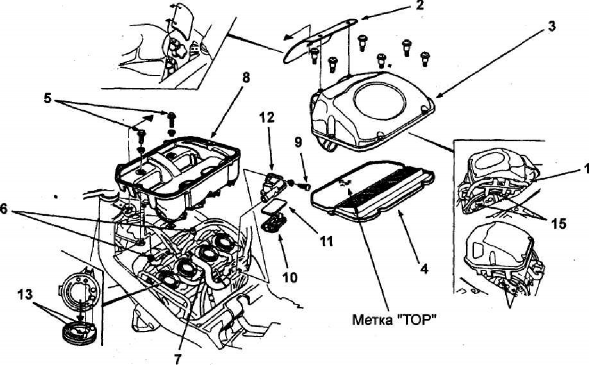

Корпус воздушного фильтра (CB400F). 1 жгут проводки, 2 теплозащитный кожух, 3 крышка воздушного фильтра, 4 фильтрующий элемент, 5 болт крепления корпуса, 6 трубка вентиляции картера, 7 воздушный шланг, 8 корпус воздушного фильтра, 9 болт крепления, 10 крышка дополнительного фильтра, 11 фильтрующий элемент, 12 корпус дополнительного воздушного фильтра, 13 воздушный жиклер, 14,15 свечи зажигания.

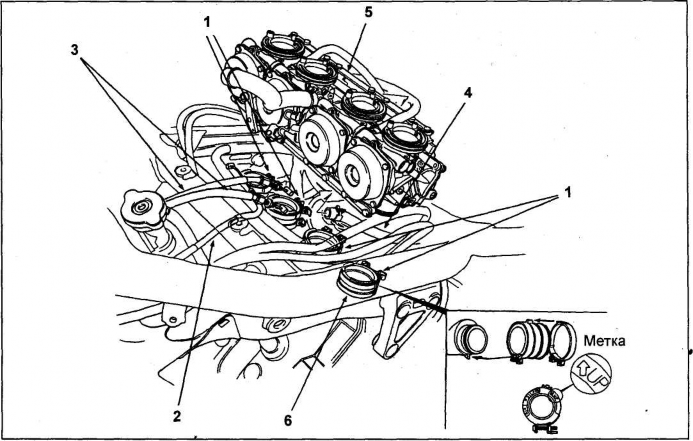

Карбюраторы (снятие и установка, 1) (CB400F). 1 хомут, 2 трос пускового устройства, 3 трос дроссельной заслонки, 4 топливная трубка, 5 карбюраторы, 6 проставка.

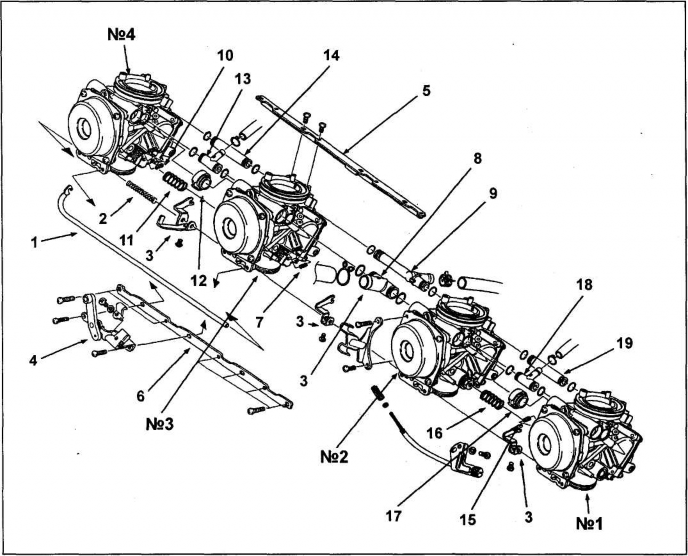

Карбюраторы (снятие и установка, 2) (CB400F). 1 тяга пускового устройства, 2 пружина, 3 рычаг пускового устройства, 4 кронштейн троса пускового устройства, 5 задний кронштейн, 6 передний кронштейн, 7 пружина карбюратора №3, 8 тройник (воздушной линии), 9 тройник (топливной линии), 10 пружина карбюратора №4,11 пружина, 12 переходник (воздушной линии), 13 трубка отвода, 14 тройник (топливной линии), 15 пружина (карбюратора №1), 16 пружина, 17 переходник (воздушной линии), 18 трубка отвода, 19 тройник (топливной линии).

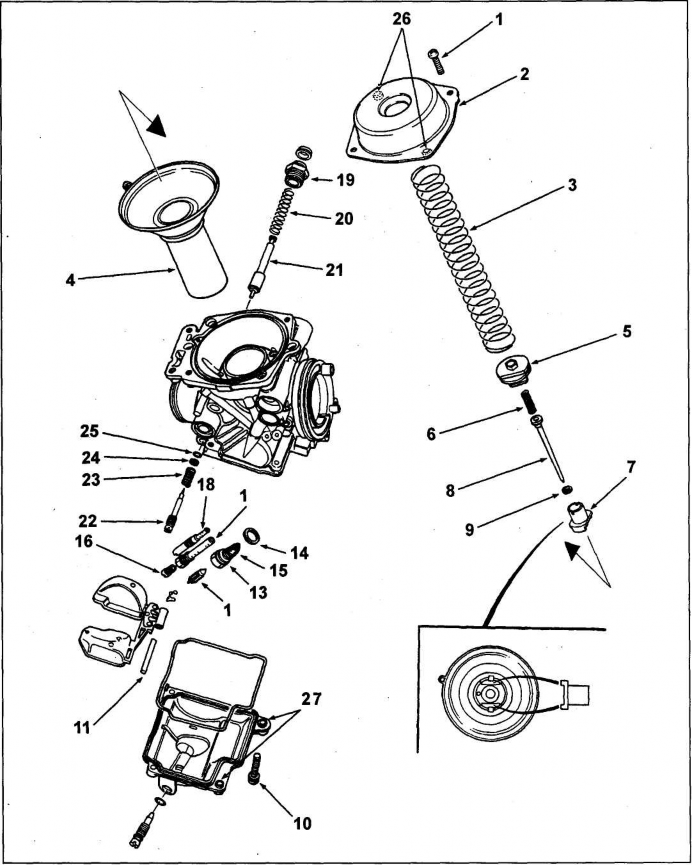

Карбюратор (разборка и сборка) (CB400F). 1 винт вакуумной камеры, 2 крышка вакуумной камеры, 3 пружина, 4 золотник, 5 держатель иглы, 6 пружина, 7 седло пружины, 8 дозирующая игла, 9 шайба, 10 винт крепления поплавковой камеры, 11 ось поплавка, 12 игольчатый клапан, 13 седло клапана, 14 шайба, 15 топливный фильтр, 16 главный жиклер, 17 распылитель, 18 жиклер холостого хода, 19 гайка плунжера, 20 пружина, 21 плунжер пускового устройства, 22 винт качества, 23 пружина, 24 шайба, 25 кольцевое уплотнение, 26, 27 направляющая втулка.
