Honda CB400. Система охлаждения

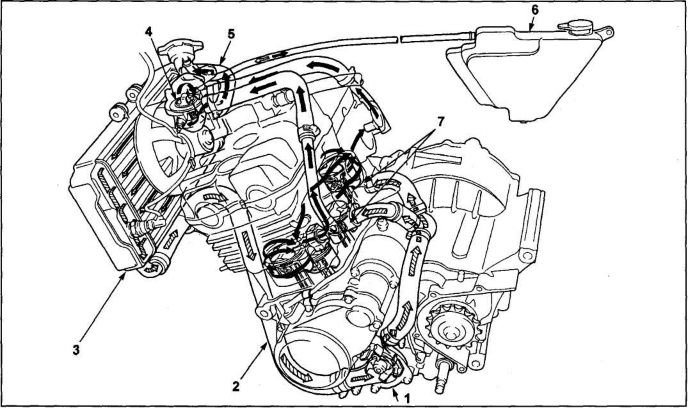

Схема системы охлаждения (CB400N). 1 насос охлаждающей жидкости, 2 нижний (выпускной) шланг радиатора, 3 радиатор, 4 термостат, 5 верхний (впускной) шланг радиатора, 6 расширительный бачок, 7 патрубки.

Honda CB400N

Замена охлаждающей жидкости

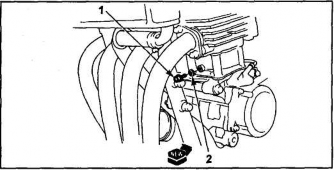

Отверните сливной болт из корпуса насоса охлаждающей жидкости.

1 сливной болт, 2 шайба.

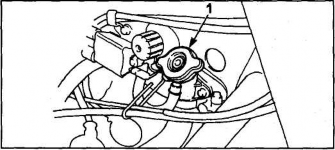

Отверните крышку радиатора.

1 крышка радиатора.

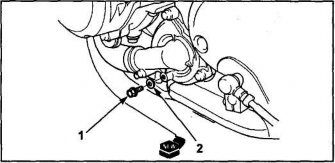

Отверните сливной болт из блока цилиндров.

1 сливной болт, 2 шайба.
Заверните сливные болты.

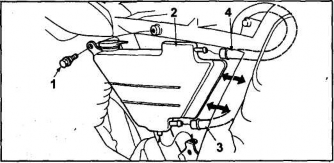

Расширительный бачок. 1 болт крепления, 2 расширительный бачок, 3 сифонная трубка, 4 отводная трубка.

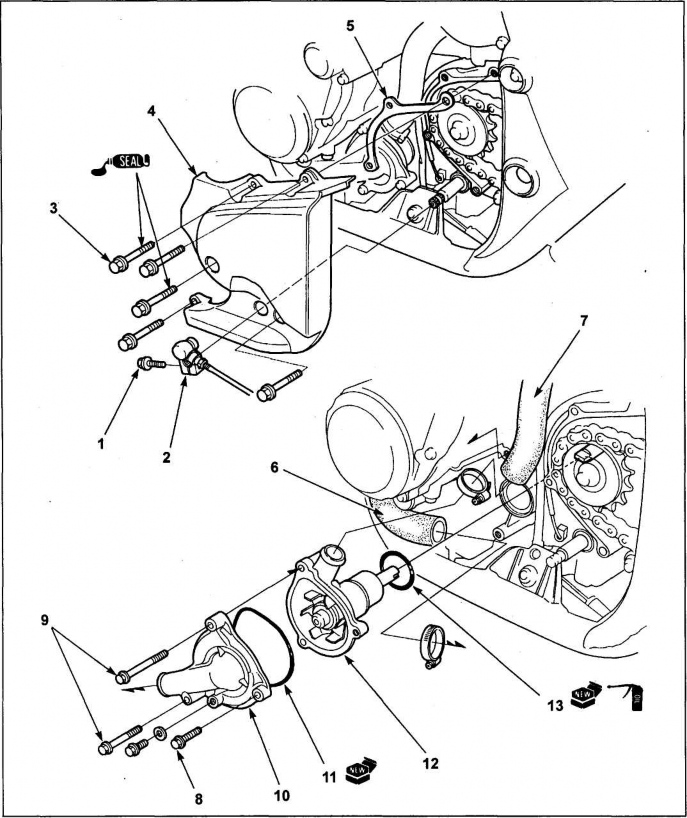

Насос охлаждающей жидкости (CB400N). 1 болт, 2 трос переключения передач, 3 болт крышки привода, 4 крышка привода, 5 проставка, 6 нижний шланг радиатора, 7 шланг (от двигателя), 8 болт крышки насоса, 9 болт крепления насоса, 10 крышка насоса, 11 кольцевое уплотнение, 12 корпус насоса охлаждающей жидкости, 13 кольцевое уплотнение.

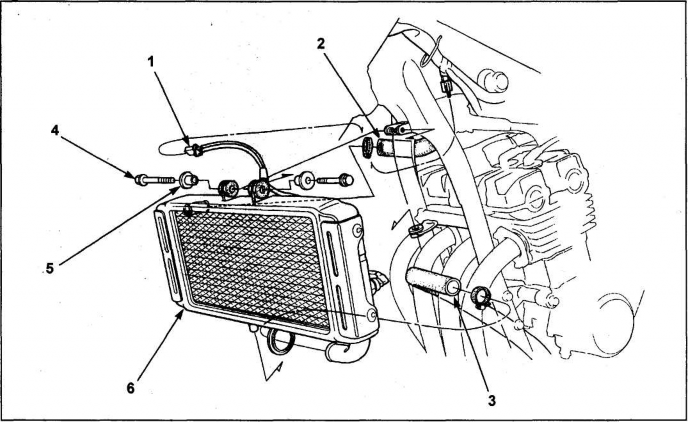

Радиатор (снятие и установка) (CB400N). 1 разъем вентилятора, 2 верхний шланг радиатора, 3 -нижний шланг радиатора, 4 болт крепления, 5 втулка, 6 радиатор.

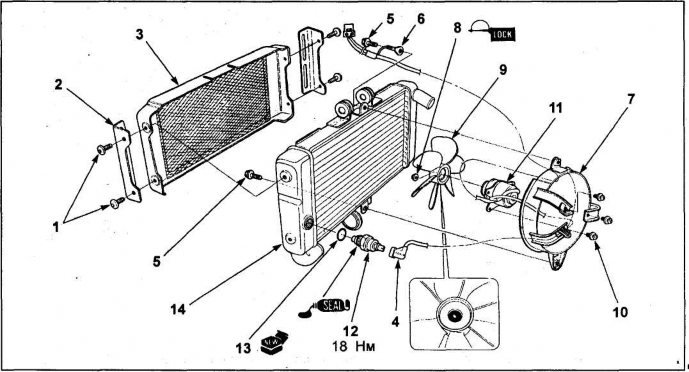

Радиатор (разборка и сборка) (CB400N). 1 болт крепления, 2 боковая облицовка, 3 решетка радиатора, 4 разъем датчика-выключателя по температуре рабочей жидкости, 5 болт крепления кожуха вентилятора, 6 вывод массы, 7 кожух вентилятора, 8 гайка крепления крыльчатки вентилятора, 9 крыльчатка вентилятора, 10 винт крепления вентилятора, 11 электродвигатель вентилятора, 12 датчик-выключатель по температуре охлаждающей жидкости, 13 кольцевое уплотнение, 14 радиатор.

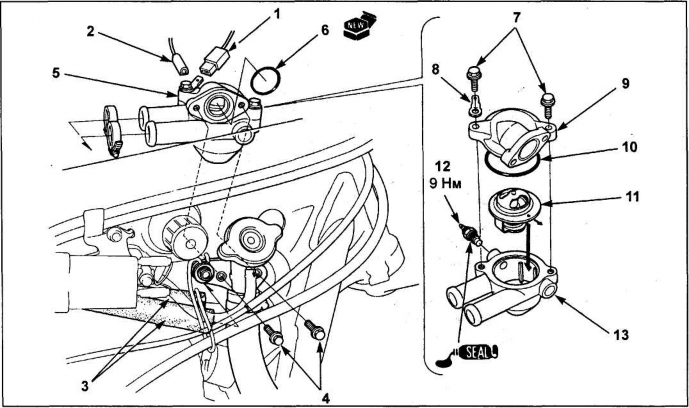

Термостат (CB400N). 1 провод массы, 2 разъем датчика температуры охлаждающей жидкости, 3 шланг термостата (от головки блока цилиндров), 4 болт крепления, 5 корпус термостата, 6 кольцевое уплотнение, 7 болт крепления крышки термостата, 8 вывод массы, 9 крышка термостата, 10 кольцевое уплотнение, 11 термостат, 12 датчик температуры охлаждающей жидкости, 13 корпус термостата.

Honda CB400F(CB1)

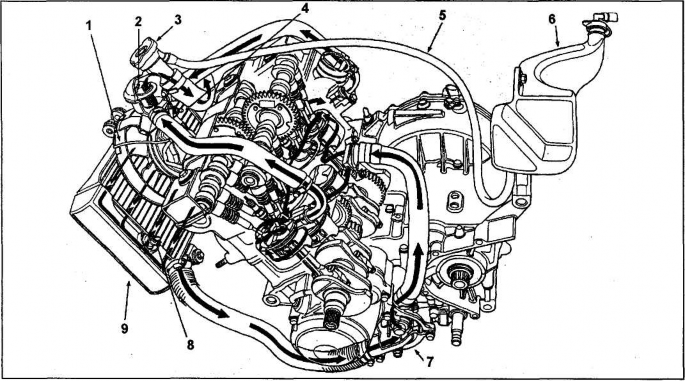

Схема системы охлаждения (CB400F). 1 вентилятор радиатора, 2 термостат, 3 крышка радиатора, 4 датчик температуры охлаждающей жидкости, 5 сифонная трубка, 6 расширительный бачок охлаждающей жидкости, 7 насос охлаждающей жидкости, 8 выключатель по температуре охлаждающей жидкости, 9 радиатор.

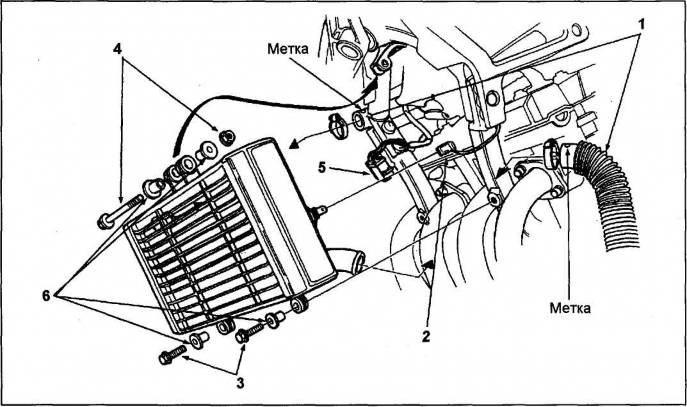

Радиатор (снятие и установка) (CB400F). 1 шланг радиатора, 2 разъем датчика-выключателя по температуре охлаждающей жидкости, 3 нижний болт крепления, 4 верхний болт крепления, 5 разъем вентилятора, 6 втулка.

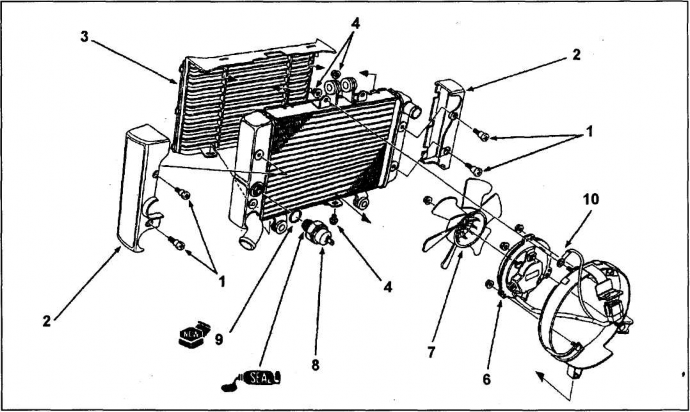

Радиатор (разборка и сборка) (CB400F). 1 болты крепления облицовки, 2 боковая облицовка, 3 решетка радиатора, 4 болт крепления кожуха вентилятора, 5 гайка крепления, 6 электродвигатель вентилятора, 7 крыльчатка вентилятора, 8 датчик-выключатель по температуре охлаждающей жидкости, 9 кольцевое уплотнение, 10 вывод массы.

Термостат (CB400F). 1 болт крепления, 2 сифонная трубка, 3 шланг радиатора, 4 разъем датчика температуры охлаждающей жидкости, 5 крышка термостата, 6 кольцевое уплотнение, 7 термостат, 8 датчик температуры охлаждающей жидкости, 9 корпус термостата, 10 вентиляционное отверстие.

Насос охлаждающей жидкости (CB400F). 1 шланг радиатора, 2 болт крепления насоса, 3 болт крепления крышки насоса, 4 кронштейн, 5 крышка насоса охлаждающей жидкости, 6 кольцевое уплотнение, 7 корпус насоса охлаждающей жидкости, 8 кольцевое уплотнение, 9 вал привода, 10-вал насоса.
