5.4.5

Мотоцикл Иж 6.113-05. Свеча зажигания

Через 2500...3000 км проверять состояние свечи, при образовании нагара и замасливания свечи произвести очистку, промыть в чистом бензине и просушить.

Зазор между электродами свечи проверять щупом в соответствии с подразделом 3.7. При регулировке зазора осторожно подогнуть боковой электрод. Свечи в гнезда устанавливать с уплотнительными шайбами.

5.4.6

Мотоцикл Иж 6.113-05. Фара

Фара имеет две лампы: лампу главного света с двумя нитями (ближнего и дальнего света) и лампу стояночного света. Для лучшего использования световых качеств и уменьшения слепящего действия, отрегулировать положение фары. Перед регулировкой мотоцикл установить на горизонтальной площадке перпендикулярно к экрану на расстоянии 10 м. Регулировку производить при включенном ближнем свете по разметке экрана (рис. 26), при этом продольная плоскость симметрии мотоцикла должна пересекаться с экраном по линии АВ. Нагрузка на мотоцикл при регулировке – водитель.

5.4.7

Мотоцикл Иж 6.113-05. Включатели стоп-сигналов

Включатели стоп-сигналов тормозов заднего и переднего колес, служат для включения светового сигнала при торможении мотоцикла.

Регулировку момента включения сигнала в случае изменения положения рычага тормоза заднего колеса производить путем перемещения включателя 1 (рис. 27) при ослабленном его креплении. Лампа стоп-сигнала должна загораться до начала торможения колеса.

Включатель стоп-сигнала тормоза переднего колеса регулировки не требует.

  1 — включатель стоп-сигнала; 2 —i винт; 3 — гайка; 4 — пружина; 5 — тяга

5.4.8

Мотоцикл Иж 6.113-05. Звуковой сигнал

Звуковой сигнал ухода не требует. Регулировку силы звучания сигнала производить регулировочным винтом, расположенным на  корпусе.

5.4.9

Мотоцикл Иж 6.113-05. Электронный прерыватель указателей

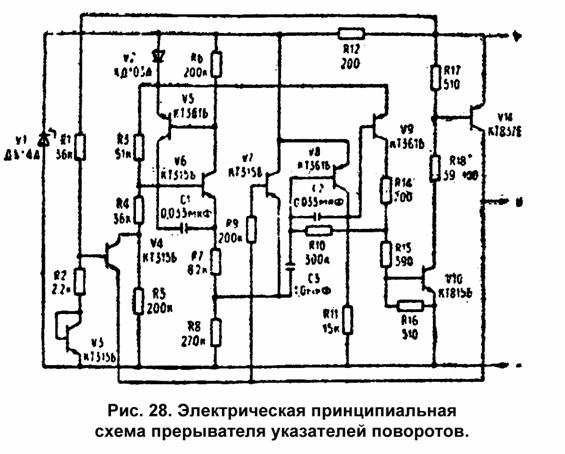

Электронный прерыватель указателей поворотов (рис. 28) расположен на раме между бензобаками. Он имеет защиту от коротких замыканий в цепи сигнальных ламп и ухода не требует.

«+» — положительный вывод-; <—> — отрицательный вывод (масса); Н — вывод нагрузки

.

5.4.10

Мотоцикл Иж 6.113-05. Плавкий предохранитель 10А

Предохранитель присоединен к проводу аккумуляторной батареи « + »; При сгорании предохранителя устранить причину, вызвавшую сгорание, и заменить его.

Следить за состоянием контактных соединений предохранителей, своевременно очищая их от загрязнения.

5.4.11

Мотоцикл Иж 6.113-05. Провод свечи

Провод свечи соединяет свечу зажигания с катушкой зажигания и обеспечивает снижение радиопомех до допустимых норм. Состоит из провода высокого напряжения, пластмассовых колпачка свечи и гайки, резистора, завальцованного металлического экрана и резиновых уплотнителей. В процессе эксплуатации рекомендуется периодически проверять надежность крепления провода как в колпачке, так и в катушке зажигания, затяжку гайки колпачка, продувать колпачок с целью удаления пыли между экраном и колпачком, протирать колпачок внутри.
