5.4

ЭЛЕКТРООБОРУДОВАНИЕ МОТОЦИКЛА ИЖ 6.113-05

Схема электрооборудования дана на вклейке. Электрооборудование мотоцикла включает:

- источники   электроэнергии – аккумуляторную батарею и генератор;         ,

- приборы   регулирования — выпрямитель-регулятор  напряжения;

- приборы зажигания — катушки зажигания,   прерыватели, конденсаторы и свечи зажигания;

- приборы освещения и сигнализации — фару, задний фонарь, фонари указателей поворотов, звуковой сигнал;

- приборы управления и контроля — выключатель зажигания, контрольные лампы, прерыватель указателей поворотов, а также включатели стоп-сигнала тормозов переднего и заднего колес, объединенные в переключатели на руле переключатель света фары, кнопка звукового сигнала, переключатель указателей поворотов, переключатель света, аварийный выключатель' двигателя.

5.4.1

Мотоцикл Иж 6.113-05. Генератор

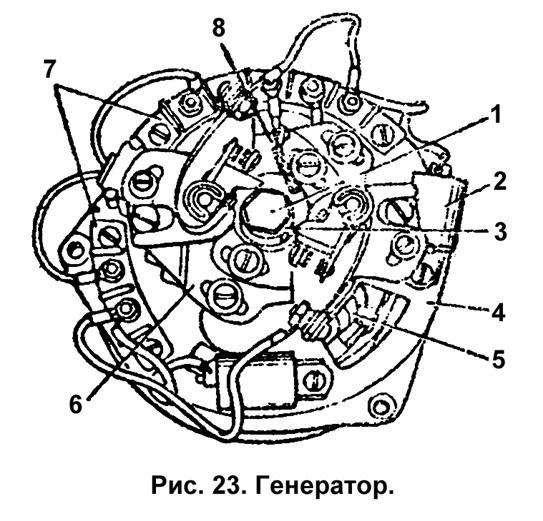

Генератор переменного тока (рис. 23) трехфазный с электромагнитным возбуждением. На статоре установлены: клеммники, щеткодержатель, прерыватели, конденсаторы.

Обслуживание генератора сводится к наблюдению за состоянием контактных колец, щеток и соединений проводов.

1-болт крепления       ротора; 2—конденсатор; 3—кулачок; 4—статор; 5—ротор; 6—прерыватель; 7 - клеммники; 8—щеткодержатель

При зачистке контактных колец применять мелкозернистую стеклянную шкурку, так как крупный абразив будет врезаться в медь колец и в дальнейшем вызывать износ щеток.

Снятие генератора с двигателя производить в   следующем порядке:

- снять крышку картера, отсоединить провода;

- вынуть обе щетки из направляющих пазов щеткодержателя;

- вывернуть три винта крепления статора   и снять

статор;

- вывернуть болт крепления ротора и снять кулачок

прерывателя, ввернуть в вал ротора приспособление, применяемое для выжима оси звена цепи, снять ротор генератора, снять шпонку.

5.4.2

Мотоцикл Иж 6.113-05. Аккумуляторная батарея

Аккумуляторная батарея является источником   питания потребителей тока совместно с генератором. Эксплуатация и   обслуживание   аккумуляторной   батареи описаны в прилагаемой   инструкции   завода-изготовителя.

Примечание от автора: плотность электролита: 1,26 г/куб. см. Аккумуляторную батарею хранить при температуре 0- -25С, смазав клеммы, подзаряжать.

5.4.3

Мотоцикл Иж 6.113-05. Выпрямитель-регулятор напряжения

Выпрямитель-регулятор напряжения (рис. 24) предназначен для выпрямления переменного тока, поддержания напряжения генератора в заданных пределах к

обеспечения надежной работы всей системы электрооборудования.

Во избежание нарушения теплового режима работы блока выпрямителя-регулятора, периодически очищать его от пыли.

Нарушать заводскую пломбу в период гарантийного пробега мотоцикла не разрешается.
