5.3.3

Мотоцикл Иж 6.113-05. Подвеска заднего колеса

Подвеска заднего колеса состоит из маятниковой вилки и двух пружинно-гидравлических амортизаторов. Ось маятниковой вилки установлена в подшипниках качения. Обслуживание маятниковой вилки заключается в проверке наличия смазки в подшипниках и возобновлении ее при необходимости (смазка по табл. 2).

Амортизатор подвески заднего колеса (рис, - 16) имеет регулировку поджатая пружины на три положения в зависимости от нагрузки на заднее колесо. При увеличении нагрузки повернуть регулятор ключом по часовой  стрелке.

Для замены масла снять амортизатор, отжать пружину 6 подвески до выхода опорных полуколец 1, снять пружину 6, стакан 2, отвернуть корпус сальника 3, вынуть шток 4 и цилиндр 8 и слить масло. Промыть детали.

Сборку производить в обратной последовательности. При сборке залить масло в соответствии с табл. 2.

Амортизатор имеет пружину отбоя, которая в сочетании с гидравлической системой улучшает характеристику подвески.

1 — опорное полукольцо; 2 — стакан; 3 — корпус сальника; 4 — шток; 5 — пружина отбоя; 6 — пружина; 7 — регулятор; 8 — цилиндр

5.3.4

Мотоцикл Иж 6.113-05. Седло

Для снятия седла нажать на зацеп и вывести его из зацепления с кронштейном на раме, приподнять переднюю часть седла и, подавая седло вперед, снять его с рамы.

5.3.4 Мотоцикл Иж 6.113-05. Колеса

В зависимости от комплектации на мотоцикле могут быть установлены переднее и заднее колеса спицованные или цельнолитые с шинами разного размера невзаимозаменяемые.

Снятие переднего колеса

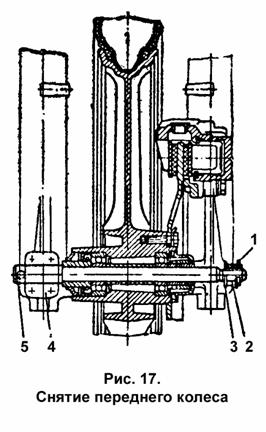

Для снятия переднего колеса (рис. 17) необходимо:

- ослабить гайки шпилек крепления оси в   правой

стойке амортизатора;

- расшплинтовать и отвернуть гайку (резьба, левая) крепления оси колеса;

- отвернуть болт крепления гибкого рала;

- вынуть гибкий вал из привода;

- вынуть ось 5;

- вывести колесо из амортизаторов подвески и скобы тормоза движением вниз и вперед.

ВНИМАНИЕ! После снятия колеса не нажимать на рычаг ручного тормоза, так как может произойти утечка тормозной, жидкости и соприкосновение тормозных колодок, потребуется прокачка тормозной системы.

В колесе установлены подшипники с одной защитной шайбой (полузакрытые).

1—шплинт; 2—гайки; 3— шайба; 4—держатель оси; 5—ось

Для смазки такого подшипника вынуть втулку с напрессованным фланцем и сальником, при необходимости выпрессовать подшипник, промыть его и смазать смазкой в соответствии с табл. 2.

Установку колеса производить в обратном порядке.

Снятие заднего колеса

Для снятия заднего колеса:

- поставить мотоцикл на центральную подставку;

- отвернуть гайку крепления оси;

- вынуть ось и распорную втулку;

- снять колесо со шлицев корпуса подшипников или с пальцев тормозного барабана.

При сборке распорную втулку установить малым диаметром к ступице Колеса. Для смазки подшипников:

- отвернуть корпус сальника;

- снять декоративную крышку;

- выпрессовать левый подшипник через отверстие правого подшипника;

- вынуть распорную втулку и стопорное кольцо;

- выпрессовать правый подшипник;

- промыть и смазать детали. Обязательно заполнить смазкой полость между подшипником и фиксирующей шайбой. Подшипник запрессовать защитной шайбой наружу.

Установку колеса производить в обратном порядке.

В случае соединения колеса с тормозным барабаном через резиновые вкладыши проследить за правильностью их установки в гнезда ступицы: конфигурация гнезда ступицы и вкладыша должна совпадать, заходный радиус отверстий вкладыша должен быть направлен в сторону тормозного барабана.

Подтяжка спиц колеса

При эксплуатации мотоцикла со спицованными колесами следить за натяжением спиц и, в случае ослабления, равномерно подтянуть их по всей .окружности обода. Для предотвращения проворачивания спицы при ее подтяжке зажать спицу приспособлением (рис. 18) для выжима оси звена цепи, под винт которого установить специальную опору   из   комплекта   инструмента.

Незначительную подтяжку спиц производить без снятия' шины с обода. В случае замены или значительной подтяжки спиц, во избежание прокола камеры, снять шину и. спилить выступающий из ниппеля конец спицы.
