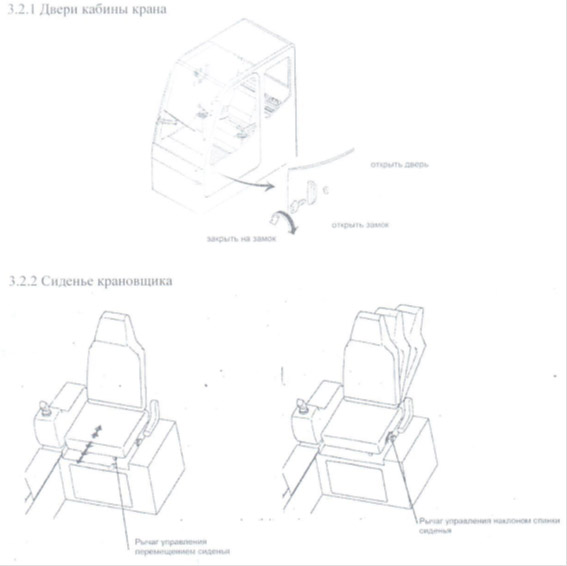

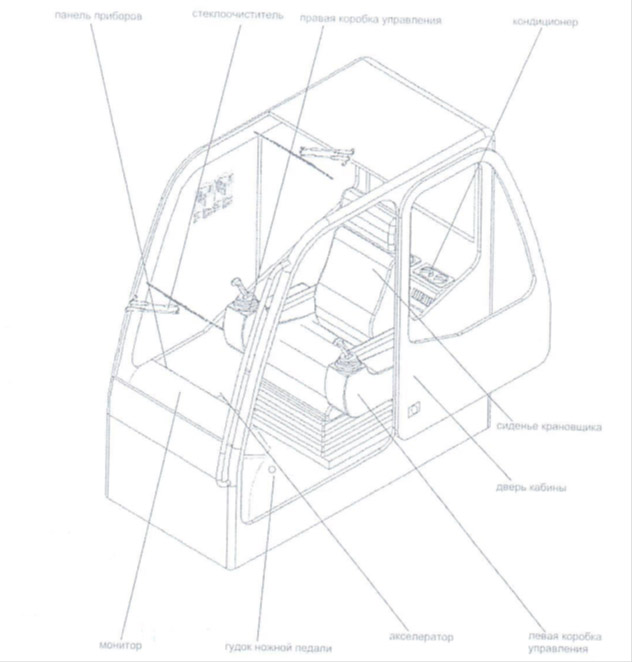

3.2. Кабина крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z

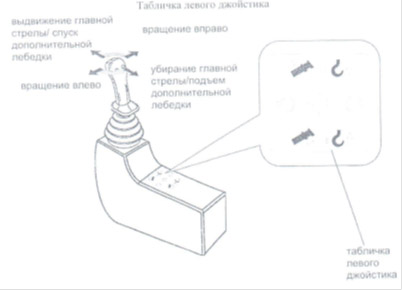

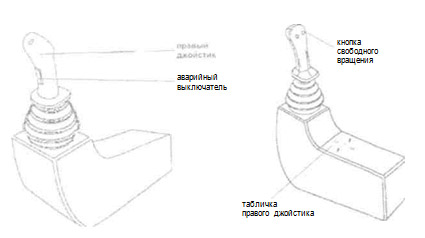

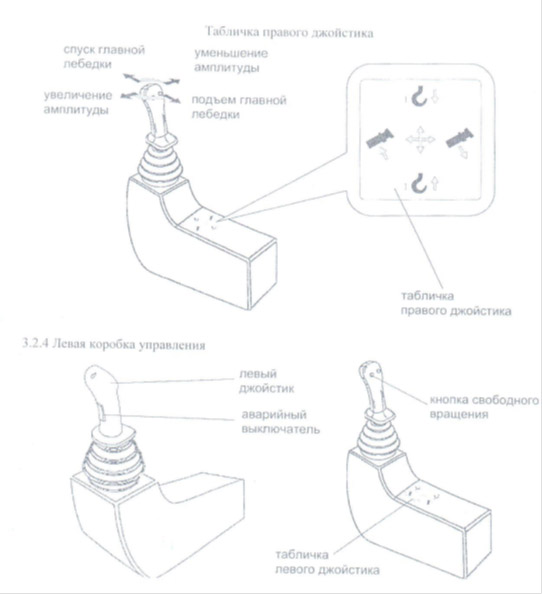

3.2.3 Правая коробка управления

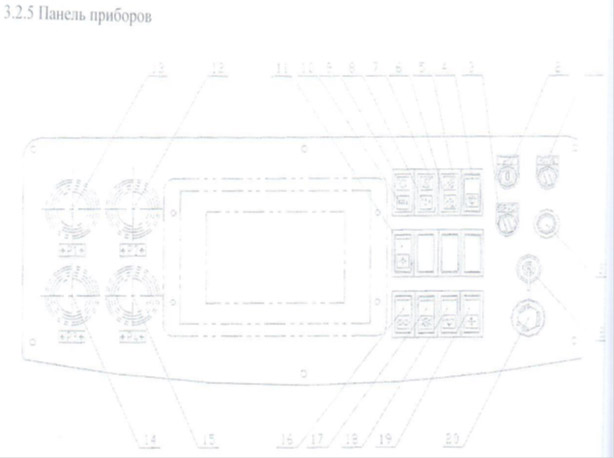

3.2.5 Панель приборов

1. Выключатель выбора выдвижения

2. Выключатель профилактического осмотра

3. Выключатель выбора выдвижения/вспомогательной лебедки

4. Выключатель омывателя стекла

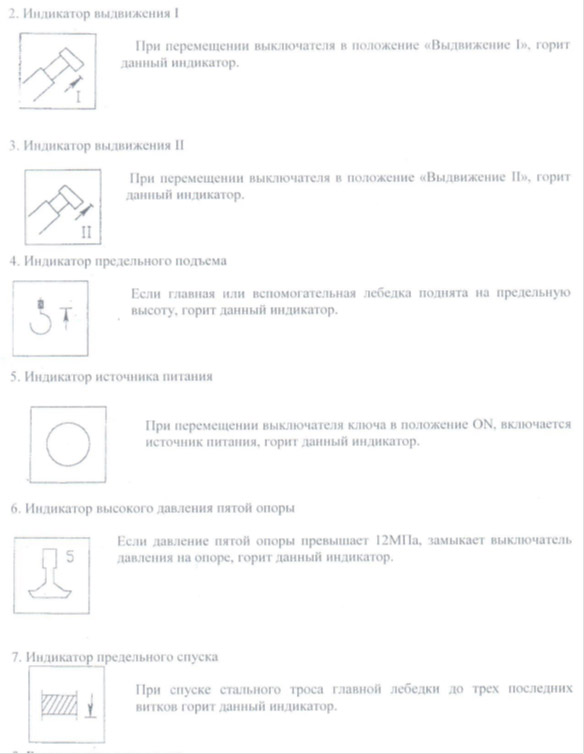

5. Индикатор выдвижения I

6. Индикатор выдвижения II

7. Индикатор высокого давления пятой опоры

8. Индикатор предельною подъема

9. Индикатор источника питания

10. Индикатор предельного спуска

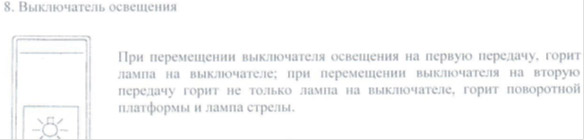

11. Выключатель освещения

12. Манометр поворота

13. Манометр направления

14. Манометр главной, дополнительной лебедки

15. Манометр изменения амплитуды, выдвижения

16. Выключатель лампы на конце стрелы

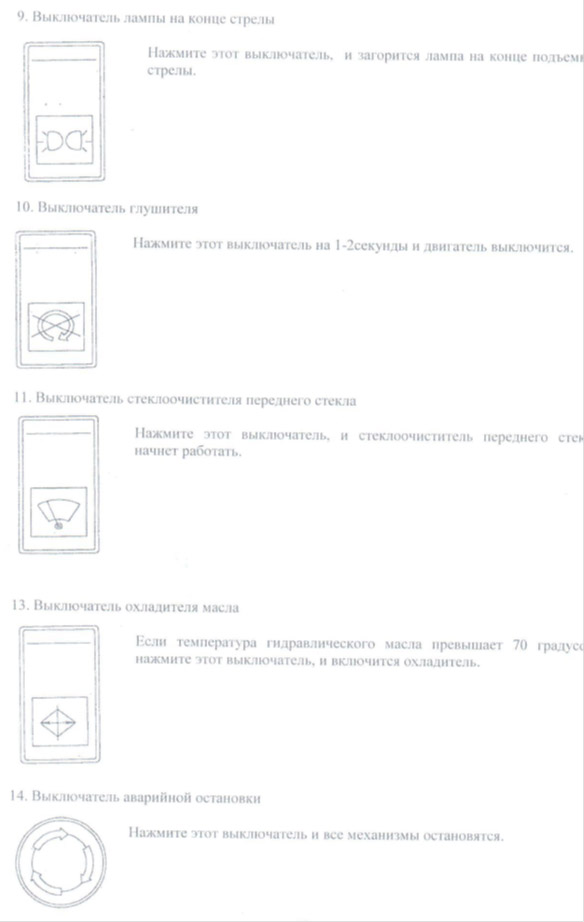

17. Выключатель глушителя

18. Выключатель стеклоочистителя переднего стекла

19. Выключатель охладителя масла

20. Выключатель аварийной остановки

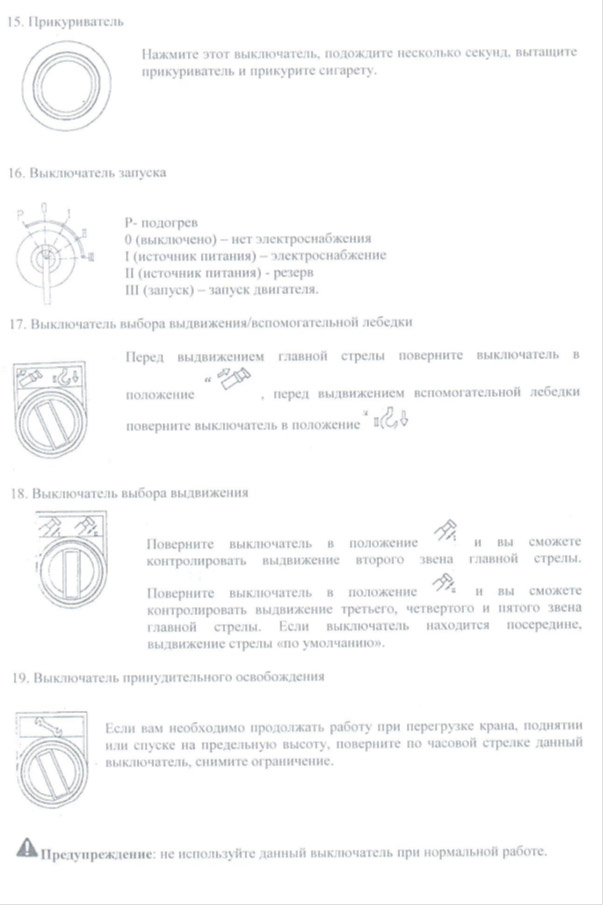

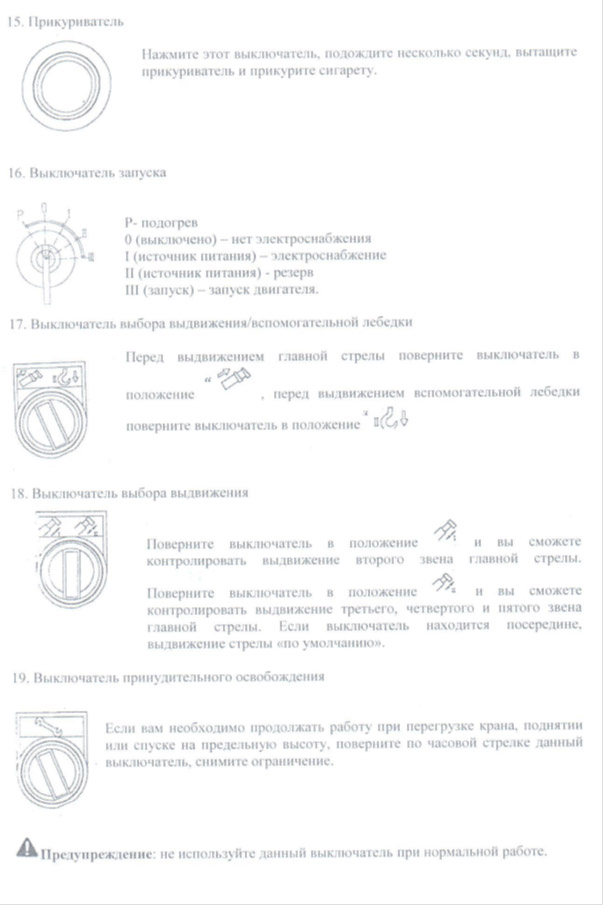

21. Выключатель запуска

22. Прикуриватель

1. Выключатель омывателя стекла

Пояснение:

1) Первое, второе, третье, четвертое, пятое звено главной стрелы - это: первое звено главной стрелы - это главная стрела, напрямую соединенная с вращающейся платформой крана, и так по порядку; самое последнее -это пятое звено.

2) I и II цилиндр: это 2 масляных цилиндра выдвижения стрелы: первый цилиндр -масляный цилиндр, установленный на первом и втором звене главной стрелы, применяется для контроля выдвижения второю звена: цилиндр другого звена - второй цилиндр, применяется для контроля выдвижения 3, 4. 5-го звеньев.

3.2.5 Акселератор

Нажмите педаль акселератора и ускорятся процессы поворота, изменения амплитуды главной стрелы, выдвижения главной стрелы, подъем груза.
