Инструкция по эксплуатации крана на специальном шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z

Кран на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z - часть 1

Содержание

Введение

1. Модель крана на специальном шасси и заводская табличка

   1.1 Модель крапа на специальном шасси

   1.2 Заводская табличка

   1.3 Расположение информационной таблички с идентификационным номером автомобиля (VIN)

   1.4 Модель шасси и основные технические характеристики двигателя

2. Основные технические характеристики и особенности

   2.1 Основные технические характеристики

   2.2 Грузоподъемность крана

   2.3 Зона грузоподъемных работ

   2.4 Увеличение и стандарт стальною троса

   2.5 Схема высоты подъема

   2.6 Габаритные размеры крана на специальном шасси при движении (мм)

3. Название узлов и деталей

   3.1 Чертеж общего вида

   3.2 Кабина крана

   3.3 Электрооборудование

   3.4 Кабина шасси

4. Меры предосторожности при работе

   4.1 Условия работы

   4.2 Меры предосторожности при эксплуатации

   4.3 Рабочий персонал

   4.4 Подготовка крана перед работой

   4.5 Подготовка крана перед транспортировкой

   4.6 Шасси крапа

   4.7 Проверка крана после работы

   4.8 Правила дорожного движения

5. Эксплуатация

   5.1 Запуск двигателя и работа коробки отбора мощности

   5.2 Аутригеры

   5.3 Работа подъемного механизма

   5.4 Работа главной стрелы и выдвижного механизма

   5.5 Амплитуда главной стрелы

   5.6 Поворот платформы

   5.7 Выполнение сложных операций

   5.8 Вспомогательная стрела

   5.9 Ролик на конце стрелы

6. Предохранительное устройство

   6.1 Ограничитель момента силы

   6.2 Индикатор угла

   6.3 Установка предохранения чрезмерного выпуска стального троса

   6.4 Установка ограничения высоты

   6.5 Установка предупреждения о чрезмерном давлении пятого аутригера

   6.6 Контроллер давления системы

7. Техническое обслуживание

   7.1 Смазка

   7.2 Периодическая проверка и техническое обслуживание

   7.3. Регулировка, очистка, замена деталей

8. Неисправности и способы их устранении

9. Дополнительное оборудование

   9.1 Топливный обогреватель

   9.2 Кондиционер кабины крана

10 Транспортировка и хранение

   10.1 Способ транспортировки и меры предосторожности при транспортировке

   10.2 Условия и срок храпения, меры предосторожности при хранении крана

11. Сигналы крановщику рукой

Введение

Благодарим вас за покупку крапа на специальном шасси торговой марки ZOOMLION. Автокран торговой марки ZOOMLION - это продукция, разработанная и выпущенная па основе многолетнего опыта пашей компании и передовых технологий. Данная инструкция по применению включает основные пояснения по эксплуатации крапа на специальном шасси.

Данный автокран подходит для эксплуатации на горнодобывающих предприятиях, строительных площадках, портах, нефтяных месторождениях, складах, используется для подъемных и других работ.

В целях обеспечения безопасности эксплуатации и повышения производительности груда, просим Вас перед эксплуатацией шасси особого назначения внимательно прочитать данную инструкцию по эксплуатации.

!! Предупреждение

Меры безопасности

В большинстве случаев аварии, возникшие в процессе эксплуатации оборудования. вызваны пренебрежением мер предосторожности и правил безопасности. Чтобы предотвратить возникновение подобных аварий, необходимо принимать соответствующие меры. Неправильная эксплуатация, смазка или техническое обслуживание - это большой риск и опасность, которые могут нанести вред здоровью человека. Поэтому перед началом работы необходимо внимательно прочитать и изучить данную инструкцию по эксплуатации. Также необходимо правильно осуществлять эксплуатацию, проверку и техническое обслуживание оборудование, на первое место всегда ставить соблюдение мер безопасности.

Пункты, касающиеся безопасности, отмечены знаком "!!", который является общепринятым в данной инструкции.

В данной инструкции употребляются такие слова, обозначенные данным знаком: "Опасность", "Предупреждение", "Внимание". Значение этих слов описано ниже.

"Риск" - обозначает возникновение критической ситуации. Если ее нельзя избежать, го это может привести к тяжелым ранениям и гибели людей.

"Предупреждение" - обозначает скрытую опасность. Если ее нельзя избежать, то это может привести к тяжелым ранениям и гибели людей.

"Внимание" - обозначает скрытую опасность. Если ее нельзя избежать, то это может привести к легким ранениям или ранениям средней тяжести. Также это может привести к поломке механизма или его деталей.

"Пояснение" - дополнительное описание, разъяснение.

Эксплуатация крана на специальном шасси в соответствии с рекомендациями завода-производителя позволит обеспечить безопасность эксплуатации в максимальной степени. Чтобы избежать возникновения поломок оборудования и несчастных случаев в процессе работы необходимо строго соблюдать все требования и быть очень внимательным, необходимо постоянно читать данную инструкцию по эксплуатации до тех пор, пока не овладеете данным материалом. Если возникнут какие-либо вопросы, вы можете обратиться за консультацией в отдел реализации компании.

В случае потери или порчи данной инструкции по эксплуатации, вы можете обратиться в отдел реализации завода и заказать инструкцию.

"!!" Пояснение: по причине постоянного усовершенствования продукции технические материалы могут отличаться от приобретенного оборудования. Компания не несет ответственности за извещение о вносимых изменения

1. Модель крана на специальном шасси и заводская табличка

1.1 Модель крана на специальном шасси

Отраслевая модель ZLJ5322JQZ30V Промышленная модель QY30V

1.2 Заводская табличка

1.2.1 Расположение заводской таблички

Заводская табличка расположена с левой стороны кабины крана.

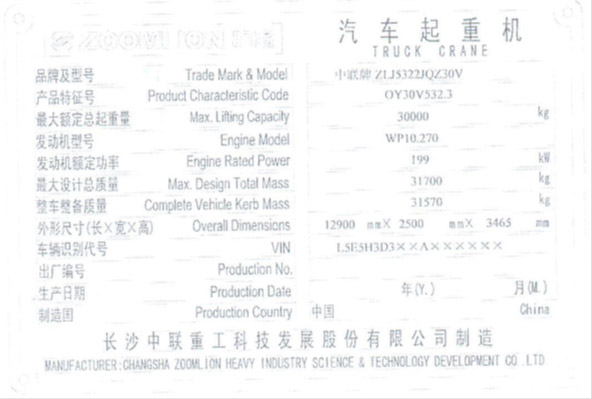

1.2.2 Заводская табличка

Заводская табличка крана на специальном шасси с комплектацией двигателя

"Ж Внимание: Если Вы нуждаетесь в услугах данной компании, пожалуйста. предоставьте информацию, указанную в данном пункт.

1.3 Расположение информационной таблички с идентификационным номером автомобиля (VIN)

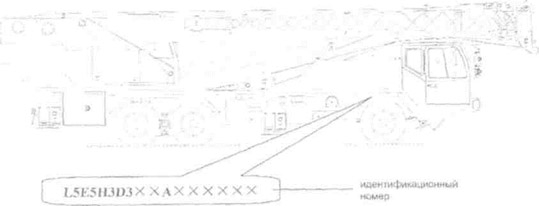

Идентификационный номер крапа на специальном шасси (VIN) модели ZLJ5322JQZ30V - L5E5H3D3xxAxxxxxx; указан на боковой стороне лонжерона рамы автомобиля, расположение идентификационного номера автомобиля показано на рисунке ниже:

1.4 Модель шасси и основные технические характеристики двигателя
