Кран на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z - часть 3

!!" Внимание:

1) Запрещено поднимать груз, если аутригеры не выдвинуты.

2) При выдвинутом пятом аутригере работа на 360 .

3) Все параметры в таблице - это допустимая грузоподъемность в различных обстановках и ситуациях, т.е. нормированная общая грузоподъемность. Эта величина включает вес крючка (вес основною крючка - 340кг. вес дополнителыюго крючка - 80кг) и вес других установок.

4) Амплитуда, указанная в таблице - это горизонтальное расстояние между центром вращения и центром крючка после поднятия груза.

5) При отличии фактической длины стрелы и рабочей амплитуды грузоподъемность определяется на основании максимальной длины стрелы и амплитуды.

Например, при фактической длине главной стрелы 16.0м и рабочей амплитуде 4,8м грузоподъемность определяется в соответствии с длиной главной стрелы 18.0м, рабочей амплитудой 5,0м (таблица грузоподъемности), грузоподъемность равна 17000кг.

6) При работе главной стрелы с выдвинутой дополнительной стрелой из общей грузоподъемности необходимо вычесть не только вес средства подъема, но и 600кг.

7) При работе с одним роликом на конце стрелы максимальная грузоподьемность составляе'1 3000кг; но в соответствии с реальной обстановкой в таблице грузоподъемности вы нашли общую грузоподъемность менее 3000кг. в этом случае работал, в соответствии с данными таблицы грузоподъемности.

Например, при фактической длине главной стрелы 18,0м и рабочей амплитуде 6.5м грузоподъемность составляет 3000кг; при фактической длине главной стрелы 29,0м, рабочей амплитуде 20м соответствующая величина грузоподъемности в таблице 2050кг.

8) Если длина стрелы более 30м, работу необходимо осуществлять в соответствии с графиком высоты подъема, в противном случае кран может перевернуться.

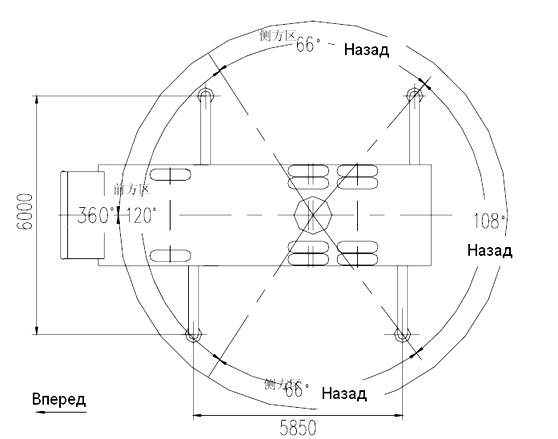

2.3 Зона грузоподъемных работ крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z

2.4 Увеличение и стандарт стального троса крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z

2.4.1 Стандартное увеличение длины каждой стрелы смотрите в таблице 2-1 - 2-3.

!!" Внимание:

1) Если при проведении грузоподъемных работ увеличение cia.ii.noi троса меньше указанною в таблице, проверьте нагрузку стального троса, она не должна превышать допустимую норму.

2) Допустимая нагрузка стального троса 4000 кг.

2.4.2 Стандарт стального троса

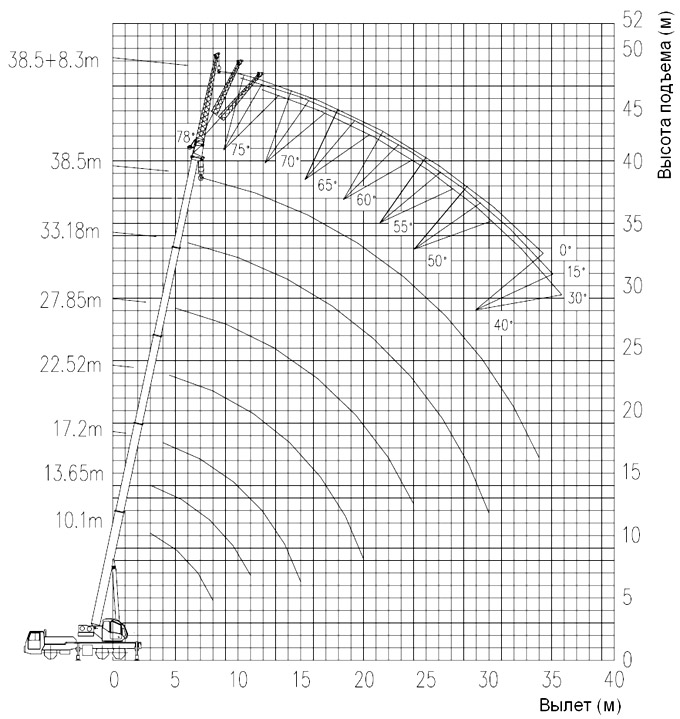

2.5 Схема высоты подъема крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z

2.6 Габаритные размеры крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z при движении (мм)

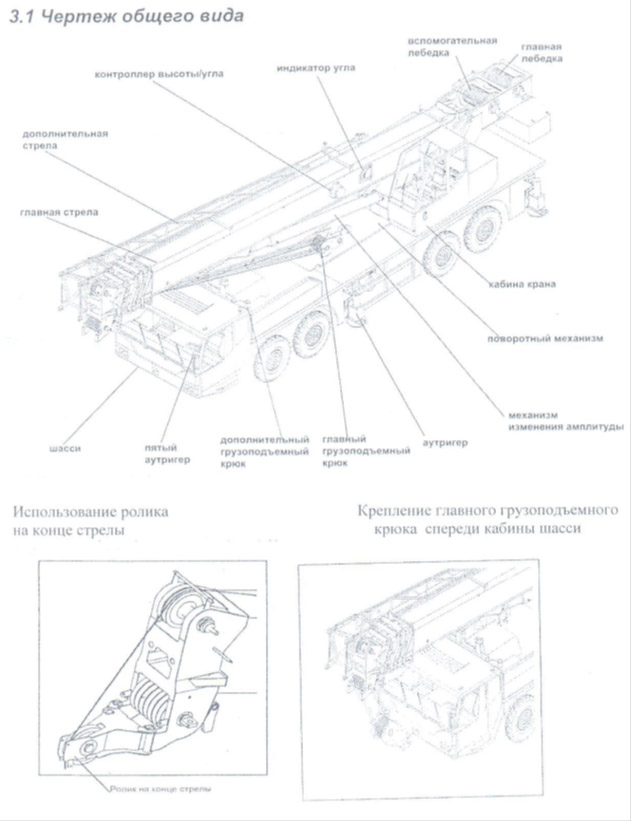

3 Название узлов и деталей крана на шасси ZOOMLION ZLJ5322JQZ30V QY30V532.3/20Z
