2. Шток клапана, обратный клапан автокрана QY25K5S

В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.

При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.

После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.

2.11 Золотник балансировочного клапана механизма телескопирования

2.11.1 Функции компонента

Удержание механизма телескопирования автокрана на любой высоте в независимости от выключения двигателя и продолжительности для осуществления блокирования.

2.11.2 Принцип работы и конструкция

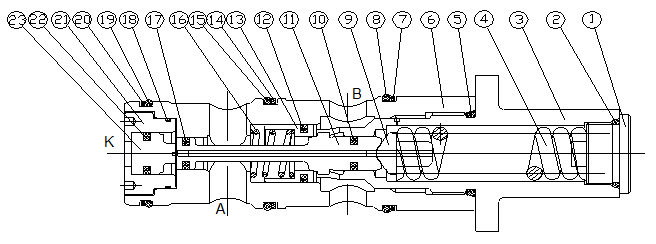

Рис. 2-11. Схема конструкции золотника балансировочного клапана механизма телескопирования

• Принцип работы:

a) Выдвижение штока гидроцилиндра телескопирования

Масло поступает в маслоподводящее отверстие (B), обратный клапан открывается, масло поступает в маслоподводящее отверстие (А), т. е. в большую полость гидроцилиндра телескопирования, при этом шток гидроцилиндра телескопирования выдвигается.

b) Втягивание штока гидроцилиндра телескопирования

Масло выходит из большой полости гидроцилиндра телескопирования и поступает в маслоподводящее отверстие (А), обратный клапан отключает подачу масла, при этом давление масла в малой полости гидроцилиндра телескопирования действует на маслоподводящее отверстие (K) управляющего поршня, когда управляющее давление достигает 45 бар, две основные пружины сжимаются под действием золотника балансировочного клапана и перемещаются вправо, как показано на рисунке, масло проходит через маслоподводящее отверстие (A) и поступает в маслоподводящее отверстие (В), при этом шток гидроцилиндра телескопирования втягивается.

2.11.3 Эксплуатация и ремонт:

a) Снятие и установка балансировочного клапана SBPHC260 механизма телескопирования

Снимите 4 болта футерки, как показано на рис. 2-11, присоедините винт М10 (2) к задней резьбовой крышке (3) с помощью монтажно-демонтажного инструмента (см. рис. 2-12), поверните рычаг, выньте балансировочный клапан SBPHC260 механизма телескопирования.

b) Установка балансировочного клапана SBPHC260 механизма телескопирования

Выровняйте балансировочный клапан SBPHC260 механизма телескопирования с клапанным отверстием в гидроцилиндре, впрямую вталкивайте балансировочный клапан SBPHC260 механизма телескопирования, установите 4 болта задней торцевой крышки (3) и их затяните надлежащим образом.

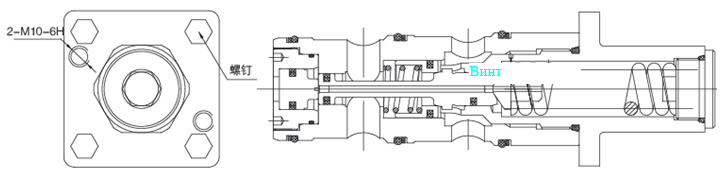

Рис. 2-12 Балансировочный клапан гидроцилиндра телескопирования

2.12 Гидроцилиндры телескопирования

2.12.1 Функции компонентов

При выполнении крановых операций, изменение длины стрелы осуществляется гидроцилиндром телескопирования с использованием каната, поддержание длины стрелы при выполнении крановых операций также осуществляется гидроцилиндром телескопирования.

2.12.2 Конструкция гидроцилиндра телескопирования I

Для получения более подробной информации о составе конструкции обратитесь к разделу "Гидроцилиндр телескопирования" в "Каталоге узлов и деталей автокрана QY25K5S".

2.12.3 Конструкция гидроцилиндра телескопирования II

Для получения более подробной информации о составе конструкции обратитесь к разделу "Гидроцилиндр телескопирования" в "Каталоге узлов и деталей автокрана QY25K5S".

2.12.4 Разборка и сборка

a) При снятии составляющих элементов штока из гильзы цилиндра, обратите внимание на предотвращение повреждения поверхности штока, поршня, уплотнительного кольца и т. д.

b) В целях облегчения вращения штока, крышки цилиндра, выровняйте гильзу цилиндра с серединой штока

c) Опорное кольцо, уплотнительное кольцо

Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

d) Шток, поршень, гильза цилиндра

В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском. При вставлении составляющих элементов штока в гильзу цилиндра, в первую очередь нанесите гидравлическое масло на поверхности скольжения надлежащим образом, обратите внимание на избежание повреждений опорного кольца, уплотнительного кольца и т. д.

2.13 Гидроцилиндр изменения вылета автокрана QY25K5S

2.13.1 Функции компонента

Гидроцилиндр изменения вылета предназначен для осуществления изменения вылета стрелы путем телескопирования штока гидроцилиндра изменения вылета, поддержание вылета стрелы при выполнении крановых операций также осуществляется гидроцилиндром изменения вылета.

2.13.2 Принцип работы и конструкция

Для получения более подробной информации о составе конструкции обратитесь к разделу "Гидроцилиндр телескопирования" в "Каталоге узлов и деталей автокрана QY25K5S".

2.13.3 Разборка и сборка

a) Опорное кольцо, уплотнительное кольцо

Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.

b) Шток, поршень, гильза цилиндра

В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей абразивным мелкозернистым бруском.
