2.8 Балансировочный клапан механизма подъема автокрана QY25K5S
2.8.1 Функции компонента
Предотвращение потери контроля за частотой вращения гидромотора под действием веса поднимаемого груза (предотвращение превышения допустимой частоты вращения гидромотора при подаче масла).
2.8.2 Принцип работы и конструкция
Для получения более подробной информации о составе конструкции обратитесь к разделу "Гидроцилиндр телескопирования" в "Каталоге узлов и деталей автокрана QY25K5S".

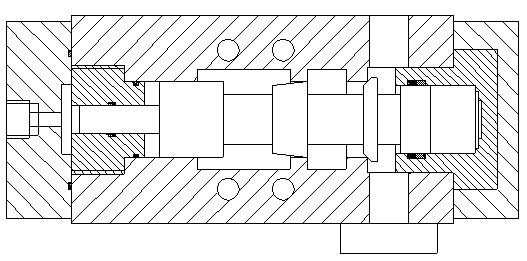

Рис.
2-8. Схема конструкции балансировочного клапана механизма подъема
При выполнении операции отпускания гидромотором, гидравлическое масло выходит из секции опускания и поступает в гидромотор, в то же время масло проходит через дроссельную пробку, управляющее давление действует на поршень балансировочного клапана.
Когда давление превышает натяжение пружины, поршень перемещается вверх, гидравлическое масло проходит через маслоподводящее отверстие (C2) и поступает в маслоподводящее отверстие (V2), чтобы поддерживать давление, вызванное нагрузкой, в то же время уменьшить нагрузку.
2.8.3 Разборка и сборка
1. Уплотнительное кольцо
Как правило, следует заменить данные детали новыми. Перед сборкой нанесите гидравлическое масло или консистентную смазку, при сборке обратите внимание на избежание повреждений.
2. Шток клапана, поршень, дроссельная пробка
Проверьте наличие/отсутствие засорения дроссельной пробки.
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.
При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.
После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.
2.9 Блок клапанов крановой установки автокрана QY25K5S
2.9.1 Функции компонентов
Управление гидравлическими контурами крановой установки, переключение режимов телескопирования, измерения вылета, подачи масла одним насосом или двумя насосами главной лебедки, вспомогательной лебедки, комплексное пропорциональное управление направлением движения жидкости, расходом, давлением жидкости, бесступенчатая пропорциональная регулировка скорости работы при одновременном управлении рядом исполнительных устройств под различными нагрузками.
2.9.2 Принцип работы и конструкция
Для получения более подробной информации о составе конструкции обратитесь к разделу "Трубопроводы крановой установки в сборе" в "Каталоге узлов и деталей автокрана QY25K5S".

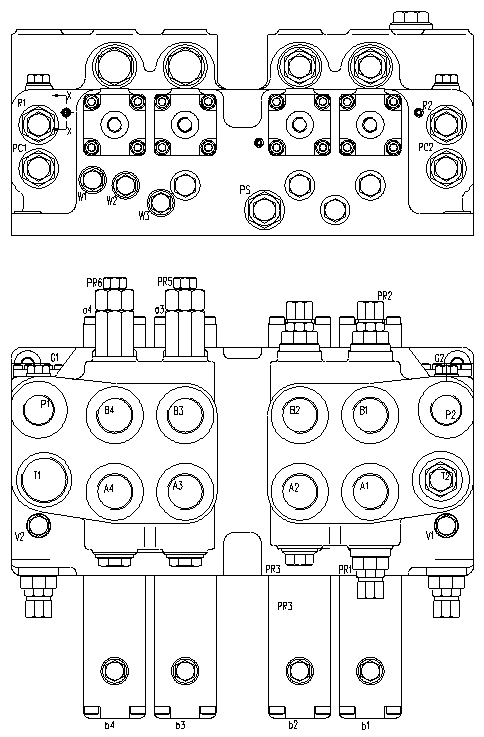

Рис.
2-9. Схема конструкции блока клапанов крановой установки
2.9.3 Разборка и сборка
1. Блок клапанов
Не допускается нанесение консистентной смазкой на О-образные кольца между клапанными блоками.
2. Уплотнительное кольцо
Как правило, следует заменить данную деталь новой.
При установке сальников на шток клапана, следует установить их с обоих концов, не допускается прохождение сальников через канавку штока клапана.
3. Шток клапана, обратный клапан автокрана QY25K5S
В случае обнаружения незначительных царапин на поверхностях скольжения, проводите обработку поверхностей мелкозернистой наждачной бумагой или абразивным мелкозернистым бруском.
При вставлении штока клапана, поршня и другие элементы в корпус клапана, в первую очередь нанесите гидравлическое масло, обратите внимание на предотвращение вращения.
После вставления штока клапана, поршня и другие элементы в корпус клапана, проверьте гибкость работы.
После одновременной разборки ряда блока клапанов, шток клапана должен быть установлен в блоке клапанов, в котором он был установлен.
2.10 Клапан с пилотным управлением
2.10.1 Функции компонента
Обеспечение подачи масла, необходимого для осуществления переключения блока клапанов крановой установки, включения тормоза механизма подъема, включения тормоза механизма поворота, безопасной разгрузки, функционирования устройства защиты от уменьшения 3 оставшихся витков каната.
Функции электромагнитных клапанов

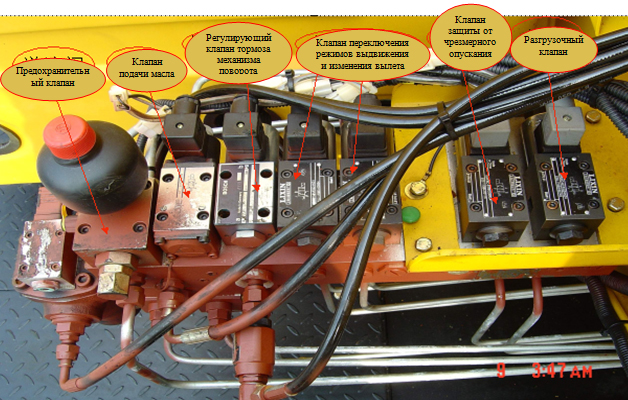

Рис.
2-10. Функциональная схема электромагнитного клапана
2.10.2 Принцип работы и конструкция
Для получения более подробной информации о составе конструкции обратитесь к разделу "Трубопроводы крановой установки в сборе" в "Каталоге узлов и деталей автокрана QY25K5S".
2.10.3 Разборка и сборка
1. Уплотнительное кольцо
Как правило, следует заменить данные детали новыми.
При установке сальников на шток клапана, следует установить их с обоих концов, не допускается прохождение сальников через канавку штока клапана.
