Железнодорожный кран ПК-ЦУМЗ-15 (технические характеристики) описание и технические характеристики |
Кран ПК-ЦУМЗ-15 паровой,
грузоподъемностью 15 т,
оснащается крюком и грейфером емкостью 1,5 м3.
На валу главной лебедки свободно сидят грузовой и грейферный барабаны.
Барабаны снабжены фрикционными муфтами и ленточными тормозами.
Стрелоподъемная лебедка выполнена с червячной передачей. Привод всех
механизмов крана осуществляется от горизонтального сдвоенного
нереверсивного парового двигателя посредством шестеренных передач.
Торможение груза при спуске производится механическими тормозами;
опускание стрелы - работающим паровым двигателем. Ходовая часть крана
состоит из платформы, опирающейся на две двухосные тележки нормального
типа, одна из которых приводная. Кран имеет две стрелы: основную -
длиной 12 м и
дополнительную - длиной 18 м.
Кран оборудован выносными опорами; при подъеме грузов весом 10 т (на
стреле 12 м) и 7,5 т (на
стреле 18 м) кран
работает без выносных опор.
Управление механизмами крана - рычажное. На кране возможно совмещать два
рабочих движения. Кран вписывается в железнодорожный габарит 1-Т.

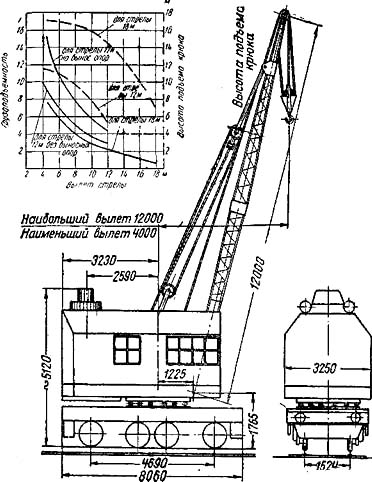

| Железнодорожный кран ПК-ЦУМЗ-15 |
Техническая характеристика крана ПК-ЦУМЗ-15
| Длина стрелы, м | 12 на опорах |
18 без опор |
| Вылет стрелы, м: | ||
| ..наибольший | 12 | 18 |
| ..наименьший | 4,5 | 4,5 |
| Грузоподъемность при вылете стрелы, м: | ||
| ..наибольшем | 4,2 | 1,3 |
| ..наименьшем | 15 | 7,5 |
| Высота подъема крюка при вылете, м: | ||
| ..наибольшем | 5,5 | 6,8 |
| ..наименьшем | 11,4 | 17 |
| Скорости: | ||
| ..подъема груза, м/мин | 13,2 | 26,4 |
| ..вращения платформы, об/мин | 2,2 | - |
| ..передвижения крана, км/час | 10 | - |
| ..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин | 7,5 | 13,5 |
|

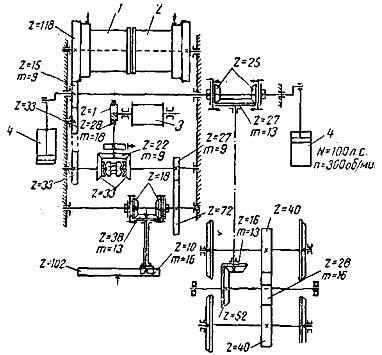

Кинематические схемы
механизмов крана ПК-ЦУМЗ-15: 1 - грузовой барабан; 2 - грейферный барабан; 3 - стрелоподъемный барабан; 4 - паровой двигатель |
