ЗИЛ-5301. Задние ступицы автомобиля
При покупке задних ступиц автомобиля нужно учитывать, что есть ступицы старого образца и нового образца. Рассмотрим основные отличия ступиц, чтобы не перепутать их при установке.
 рис.
1 |

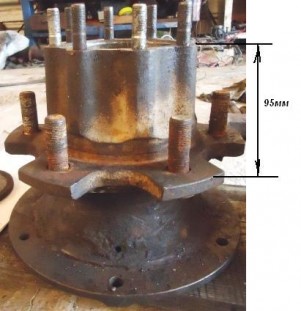

Рис. 1. Ступица старого образца.
 рис.
2 |
Рис. 2. Детали уплотнения ступицы старого образца.
Ступица старого образца отличается от нового размером по высоте. Старого образца на 10 мм меньше, чем ступица нового образца по высоте.
р ис.
3 |

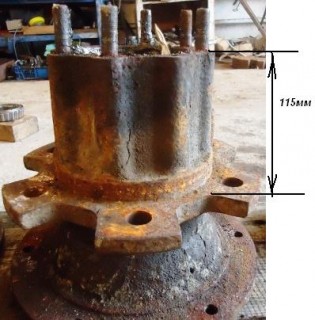

Рис. 3. Ступица нового образца.
р ис.
4 |

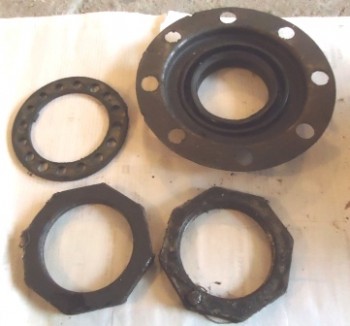

Рис. 4. Детали уплотнения и крепления ступицы нового образца.
На ступице старого образца сальник изготовлен из войлочной набивки, и уплотнительной шайбы.
На ступице нового образца установлена резиновая манжета.
Подшипники в ступицах используются одинаковые.
Задний пыльник и манжета одинаковые.
Если чулок моста нового образца, а ступица старого образца, то на ступицу ставится дополнительно проставка. Если же чулок старого образца, то проставка не ставится.
