ЗИЛ-5301. Датчик угловой скорости колеса и электронный блок АБС

Датчики угловой скорости колеса предназначены для определения угловой скорости колес и передачи сигнала электронному блоку АБС.

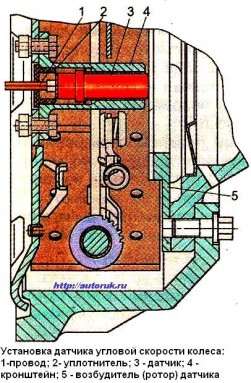

Установка датчиков и возбудителей показана на рис.1.

рис. 1

Электронный блок предназначен для управления АБС и установлен внутри кабины на внутренней приборной панели слева от щитка приборов.

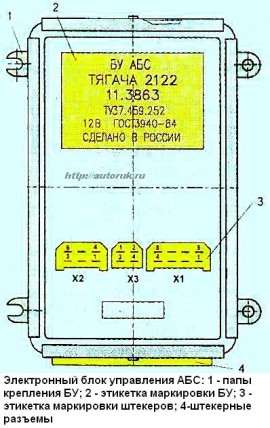

Вид сверху на электронный блок показан на рис. 2.

рис. 2

Датчик и электронный блок управления являются сложными, неразбираемыми приборами и ремонту не подлежат. При выходе их из строя они требуют замены в сборе.

рис. 3

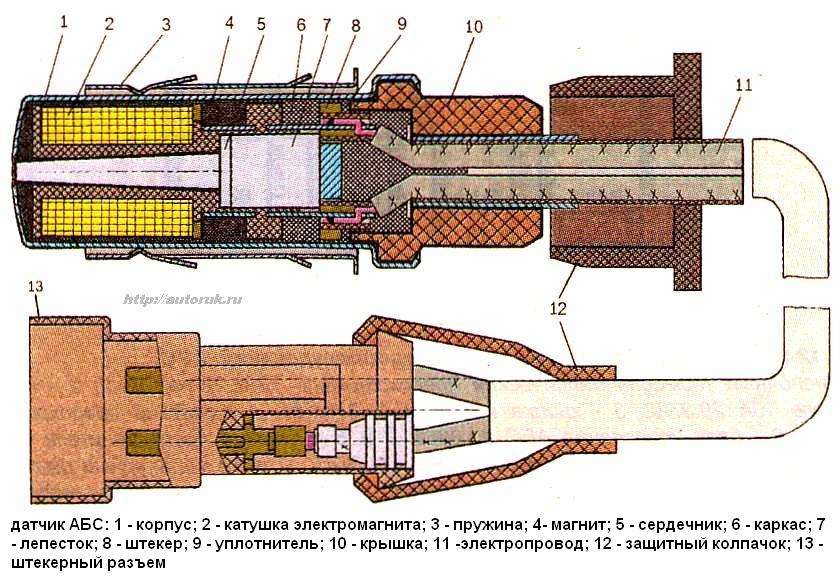

Устройство датчика показано на рис. 3.

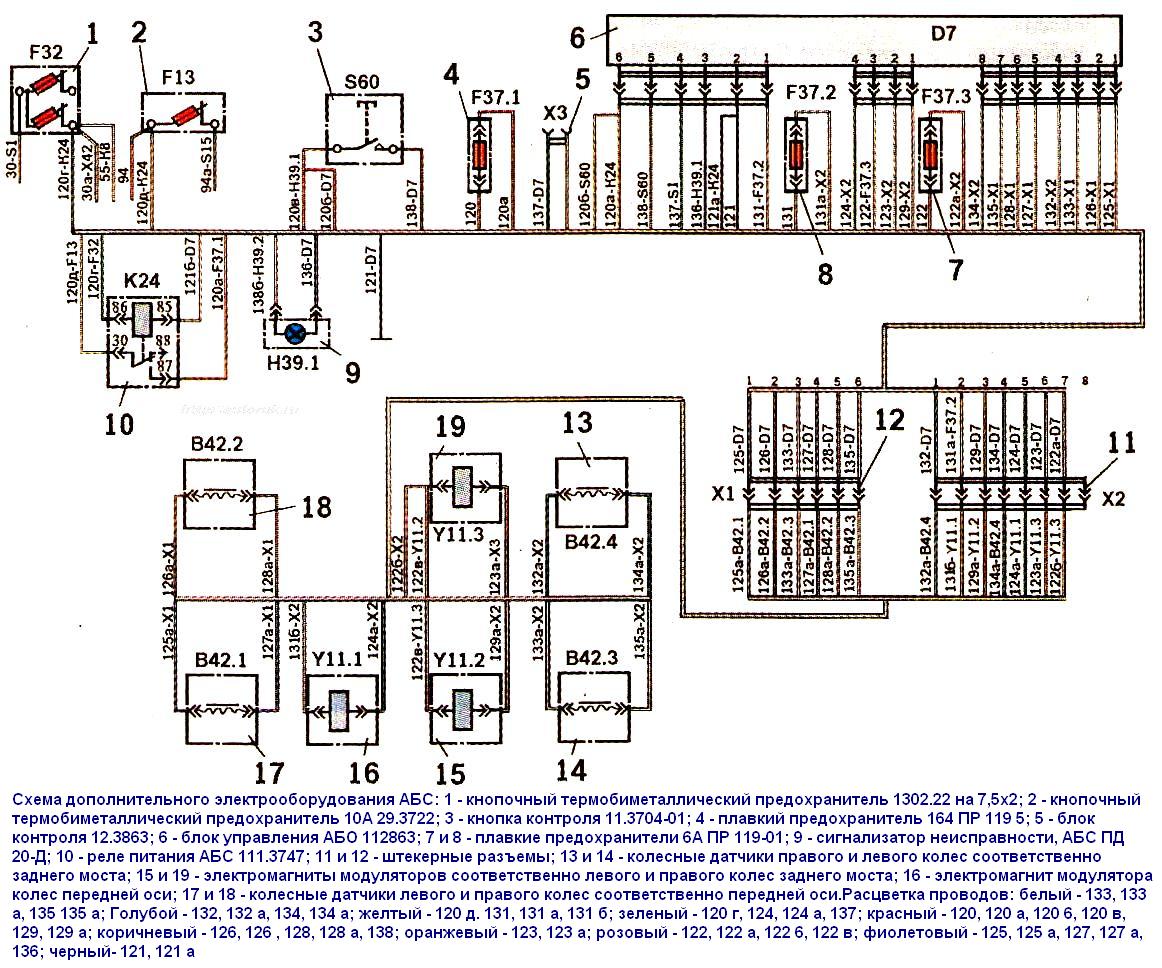

Электрическая схема подключения приборов АБС показана на рис. 4

рис. 4

Рис.4. Схема дополнительного электрооборудования АБС
