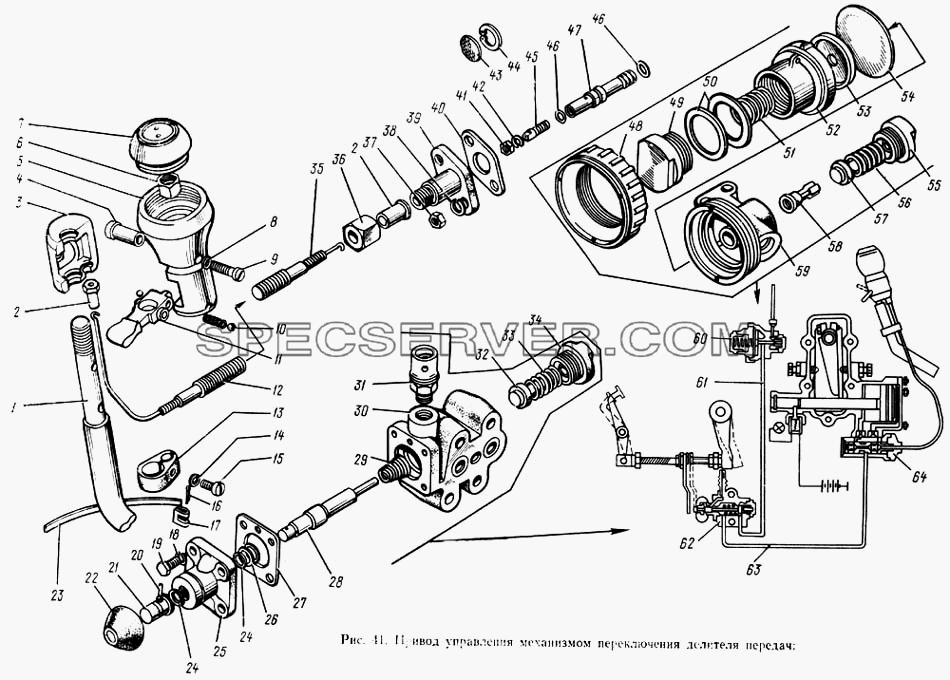

1/02795/60 |
Прокладка уплотнительная |
| - |
|
1/02800/60 |
Шайба уплотнительная |
| - |
|
1/02844/60 |
Прокладка 10х16х1,5 |
| - |
|
1/05196/01 |
Шайба плоская |
| - |
|
1/09026/21 |
Болт |
| - |
|
1/60432/21 |
Болт |
| - |
|
1/60438/21 |
Болт |
| - |
|
1/60444/21 |
Болт |
| - |
|
14.1702173 |
Сетка |
| - |
|
15.1772050 |
Клапан впускной редукционного клапана в сборе |
| - |
|
15.1772072 |
Направляющая упора клапана |
| - |
|
15.1772130-10 |
Кран управления делителем передач с рычагом переключения передач в сборе |
| - |
|
15.1772140-10 |
Корпус крана с гнездами золотника в сборе |
| - |
|
15.1772152-10 |
Трос крана управления с оболочкой и крышкой в сборе |
| - |
|
15.1772160-10 |
Трос крана с золотником в сборе |
| - |
|
15.1772169 |
Обойма фильтра |
| - |
|
15.1772174-10 |
Оболочка направляющая троса с гайками в сборе |
| - |
|
15.1772178-10 |
Каркас направляющей оболочки троса |
| - |
|
15.1772179-10 |
Трубка защитная |
| - |
|
15.1772196 |
Вкладыш рычага переключения передач |
| - |
|
15.1772198 |
Вкладыш фиксатора переключателя |
| - |
|
15.1772206 |
Пружина фиксатора |
| - |
|
15.1772274-10 |
Воздухопровод от редукционного клапана к клапану включения делителя |
| - |
|
15.1772294 |
Воздухопровод от клапана включения делителя к крану управления |
| - |
|
15.1772298 |
Скоба крепления воздухопровода в сборе |
| - |
|
258252-П29 |
Шплинт-проволока |
| - |
|
33.1110036 |
Ввертыш |
| - |
|
33.1110117 |
Пломба |
| - |
|
740.1104364 |
Наконечник воздухопровода |
| - |
|
870018-П29 |
Болт наконечника |
| - |
|
870771-П15 |
Штифт |
| - |
|
870929-П |
Скоба крепления воздухопровода |
| 1 |
|
15.1702118 |
Рычаг переключения передач |
| 2 |
|
15.1772180 |
Гайка ограничительная |
| 3 |
|
15.1772212 |
Крышка корпуса переключателя боковая в сборе |
| 4 |
|
15.1772214 |
Винт установочный корпуса переключателя |
| 5 |
|
15.17722190 |
Корпус переключения крана управления делителем в сборе |
| 6 |
|
870514-П29 |
Гайка крепления корпуса переключателя |
| 7 |
|
15.1772218 |
Крышка корпуса переключателя верхняя |
| 8 |
|
1/26010/73 |
Шайба волнистая |
| 9 |
|
870358-П13 |
Винт крепления крышки |
| 10 |
|
15.1772205 |
Шарик фиксатора 0,5 мм |
| 11 |
|
15.1772202 |
Переключатель крана управления делителем |
| 12 |
|
15.1772175-10 |
Трос крана |
| 13 |
|
1/21708/90 |
Хомут для крепления троса |
| 13 |
|
15.1772224 |
Хомут для крепления троса |
| 14 |
|
1/03894/03 |
Винт крепления хомута |
| 15 |
|
1/26052/73 |
Шайба зубчатая |
| 16 |
|
1/21701/11 |
Шплинт хомута |
| 17 |
|
1/21702/01 |
Пряжка хомута |
| 18 |
|
1/05164/73 |
Шайба пружинная |
| 19 |
|
1/09023/21 |
Болт крепления крышки клапана |
| 20 |
|
1/07342/01 |
Шплинт разводной |
| 21 |
|
15.1772058 |
Ограничитель штока клапана |
| 22 |
|
15.1772068 |
Пылепредохранитель штока клапана |
| 23 |
|
1/21716/01 |
Лента хомута |
| 24 |
|
15.1772052 |
Кольцо уплотнительное |
| 25 |
|
15.1772062 |
Крышка клапана |
| 26 |
|
870633-П29 |
Шайба упорная штока клапана |
| 27 |
|
15.1772066 |
Прокладка крышки клапана |
| 28 |
|
15.1772046 |
Шток клапана |
| 29 |
|
15.1772048 |
Пружина штока клапана |
| 30 |
|
15.1772044 |
Корпус клапана включения делителя передач |
| 31 |
|
15.1772370 |
Сапун в сборе |
| 32 |
|
15.1772051 |
Корпус впускного клапана |
| 33 |
|
15.1772124 |
Пружина впускного клапана |
| 34 |
|
15.1772122 |
Корпус пружины впускного клапана |
| 35 |
|
15.1772177-10 |
Оболочка направляющая троса в сборе |
| 36 |
|
870904-П29 |
Гайка соединительная |
| 37 |
|
1/61023/11 |
Гайка |
| 38 |
|
1/05166/73 |
Шайба пружинная |
| 39 |
|
15.1772172 |
Крышка корпуса крана |
| 40 |
|
15.1772173 |
Прокладка крышки корпуса крана |
| 41 |
|
870515-П29 |
Гайка крепления наконечника троса |
| 42 |
|
1/11954/73 |
Шайба пружинная |
| 43 |
|
15.1772168 |
Фильтр крана в сборе |
| 44 |
|
15.1772150 |
Кольцо пружинное |
| 45 |
|
15.1772176 |
Наконечник троса |
| 46 |
|
15.1772034 |
Кольцо уплотнительное |
| 47 |
|
15.1772164 |
Золотник крана |
| 48 |
|
15.1772116 |
Гайка накидная корпуса |
| 49 |
|
15.1772120 |
Пробка крышки корпуса |
| 50 |
|
870642-П29 |
Шайба регулировочная |
| 51 |
|
15.1772126 |
Пружина уравновешивающая |
| 52 |
|
15.1772118 |
Крышка корпуса редукционного клапана |
| 53 |
|
15.1772127 |
Шайба уравновешивающей пружины |
| 54 |
|
15.1772125 |
Диафрагма редукционного клапана |
| 55 |
|
15.1772122 |
Корпус пружины впускного клапана |
| 56 |
|
15.1772124 |
Пружина впускного клапана |
| 57 |
|
15.1772051 |
Корпус впускного клапана |
| 58 |
|
15.1772123 |
Шток впускного клапана |
| 59 |
|
15.1772112 |
Корпус редукционного клапана |
| 60 |
|
15.1772100 |
Редукционный клапан управления механизмом переключения передач |
| 61 |
|
15.1772270-10 |
Воздухопровод от редукционного клапана к клапану включения делителя в сборе |
| 62 |
|
15.1772040 |
Клапан включения делителя передач в сборе |
| 63 |
|
15.1772290 |
Воздухопровод от клапана включения делителя к крану управления в сборе |
| 64 |
|

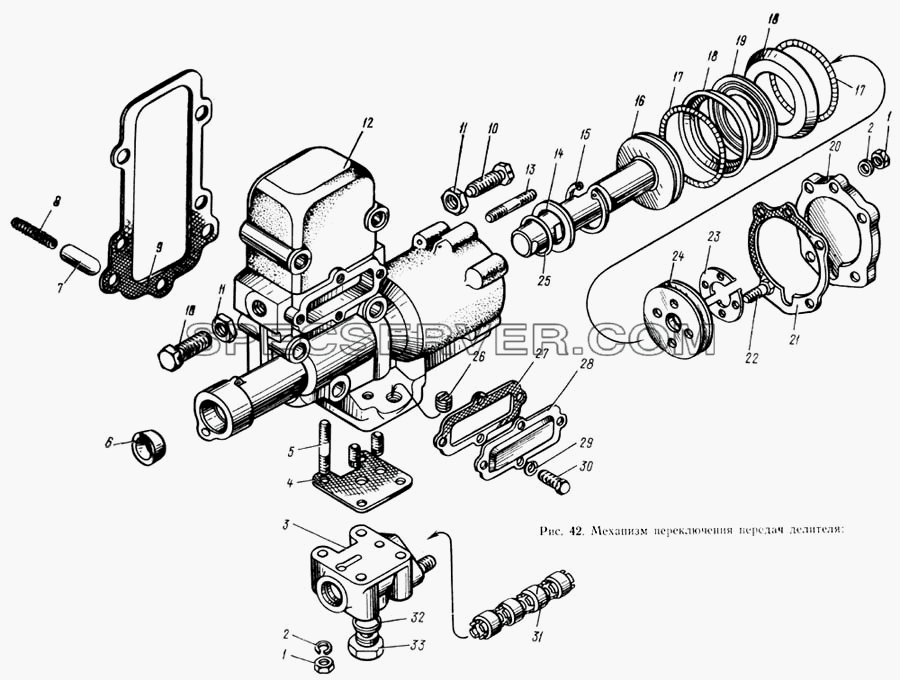

Механизм переключения передач делителя для ЗИЛ 133ГЯ (список запасных частей)
