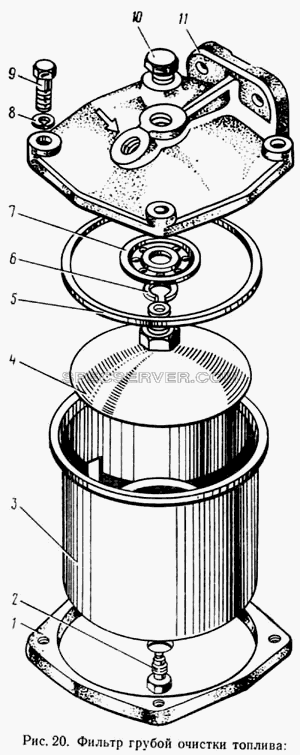

Фильтр грубой очистки топлива для ЗИЛ 133ГЯ (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/02800/60	Шайба уплотнительная
-	130-1101105-В	Кронштейн крепления топливного бака задний
-	131-1102010-В	Бак топливный в сборе
-	133ВЯ-1104136	Трубка слива топлива в топливный бак с угольником и фланцем в сборе
-	252006-П8	Шайба
-	305553-П	Шайба
-	740.1104318	Трубка топливная пятой секции насоса высокого давления в сборе
-	740.1104320	Трубка топливная шестой секции насоса высокого давления в сборе
-	740.1104322	Трубка топливная седьмой секции насоса высокого давления в сборе
-	740.1117027	Крышка фильтра в сборе
-	870022-П29	Болт
-	870031-П29	Болт крепления топливной трубки
-	870638-П	Шайба уплотнительная
1	1/05168/73	Шайба пружинная
1	1/13069/21	Болт
1	740.1104358	Скоба крепления топливных трубок
2	133ВЯ-1104083	Кронштейн крепления топливных трубопроводов передний
3	201454-П8	Болт
3	201454-П8	Болт
4	740.3407034	Прокладка кляммера
5	740.1104412	Кронштейн крепления топливной трубки
6	870920-П29	Кляммер крепления топливной трубки
7	1/05166/73	Шайба пружинная
7	1/05166/73	Шайба пружинная
8	1/60430/21	Болт
9	740.1104422-10	Трубка топливная отводящая топливного насоса в сборе
10	740.1117010	Фильтр топливный в сборе
11	740.1104429	Наконечник топливной трубки
12	870005-П29	Болт крепления трубки
12	870006-П29	Болт крепления трубки
13	1/61008/11	Гайка
14	740.1104440	Скоба крепления топливных трубок
15	740.1117136	Кронштейн крепления фильтра в сборе
16	1/05168/73	Шайба пружинная
17	1/21647/21	Гайка
18	1/26886/01	Шайба
19	1/60438/21	Болт
20	1/05166/73	Шайба пружинная
21	740.1104384-10	Трубка топливная отводящая насоса высокого давления
22	740.1104346	Трубка топливная дренажная форсунок левых головок в сборе
23	740.1104426-10	Трубка топливная подводящая насоса высокого давления в сборе
24	740.1104324	Трубка топливная восьмой секции насоса высокого давления в сборе
25	740.1104370	Трубка топливная дренажная форсунок правых головок в сборе
26	133ВЯ-1104146	Трубка слива топлива в топливный бак передняя в сборе
27	133ВЯ-1104138	Трубка от фильтра грубой очистки к насосу низкого давления передняя в сборе
28	740.1104365	Наконечник трубки в сборе
29	1/02844/60	Прокладка 10х16х1,5
30	870007-П29	Болт
33	133ВЯ-1104089	Кронштейн крепления топливных трубопроводов задний
34	740.1104367	Наконечник трубки в сборе
35	740.1104353	Тройник крепления топливных трубок
36	133ВЯ-1104180	Трубка слива топлива от форсунок в топливный бак в сборе
37	252135-П2	Шайба пружинная
37	252135-П2	Шайба пружинная
38	250510-П8	Гайка
38	250510-П8	Гайка
39	5320-1104119	Скоба крепления топливопроводов
39	5320-1104119	Скоба крепления топливопроводов
40	201542-П8	Болт
41	252137-П2	Шайба пружинная
41	252137-П2	Шайба пружинная
42	250514-П8	Гайка
42	250514-П8	Гайка
43	133ГЯ-1104148	Трубка слива топлива в топливный бак задняя в сборе
44	133ВЯ-1104096	Трубка слива топлива с угольником в сборе
45	220076-П8	Винт
46	130-1104741-А	Фланец крепления фильтра приемной трубки топливного бака
47	300390-П	Тройник ввертной
48	133ВЯ-1104182	Трубка подвода воздуха в топливный бак в сборе
49	133ВЯ-1104114	Трубка приемная с угольником в сборе
50	120-3806048-Б	Прокладка фланца приемной трубы
51	300270-П8	Гайка накидная
52	300272-П	Муфта конусная
53	5320-1104023	Фильтр приемной трубки в сборе
54	130-1101110-Б	Хомут крепления топливного бака в сборе
55	133ВЯ-1104710	Трубка приемная топливного бака с фильтром в сборе
56	255113-П8	Заклепка-ось
57	131-1103015	Корпус пробки топливного бака в сборе
58	130-1103070-Б	Облицовка пробки топливного бака в сборе
59	130-1103075-Б	Прокладка пробки топливного бака
60	164А-1101090	Труба выдвижная топливного бака в сборе
61	131-1102014-В	Корпус топливного бака, верхняя часть с перегородками в сборе
62	130-1101043-В	Корпус топливного бака, нижняя часть с перегородками в сборе
63	131-1103010	Пробка топливного бака в сборе
64	130-1101060-Б2	Трубка наливная топливного бака в сборе
65	262542-П8	Пробка
66	130-1101115	Прокладка хомута крепления топливного бака
67	130-1101206-Б2	Балка крепления топливного бака в сборе
68	250510-П8	Гайка
69	252135-П2	Шайба пружинная
70	130-1101207-Б2	Балка крепления топливного бака
71	201456-П8	Болт
72	201456-П8	Болт
73	113ВЯ-1137013	Кронштейн крепления эжектора
74	130-1101406	Опора топливного бака с подкладкой в сборе
75	130-1101209-Б	Прокладка балки
76	250512-П8

№	Номер детали	Наименование запчасти
-	33.1106010	Насос топливный низкого давления в сборе
-	740.1105021	Отражатель
-	740.1105022	Втулка отражателя
-	740.1105024	Сетка
-	740.1105026	Отражатель
-	740.1105054	Бобышка
-	740.1105058	Успокоитель
1	740.1105084	Фланец стакана
2	740.1117104	Пробка сливная
3	740.1105050	Стакан фильтра
3	740.1105056	Стакан фильтра
4	740.1105020	Элемент фильтрующий
5	740.1105075	Кольцо
6	1/05171/73	Шайба пружинная
7	740.1105046	Распределитель
8	1/05166/73	Шайба пружинная
9	1/06438/21	Болт
10	1/03006/11	Пробка (транспортная)
11	740.1105065	Корпус фильтра

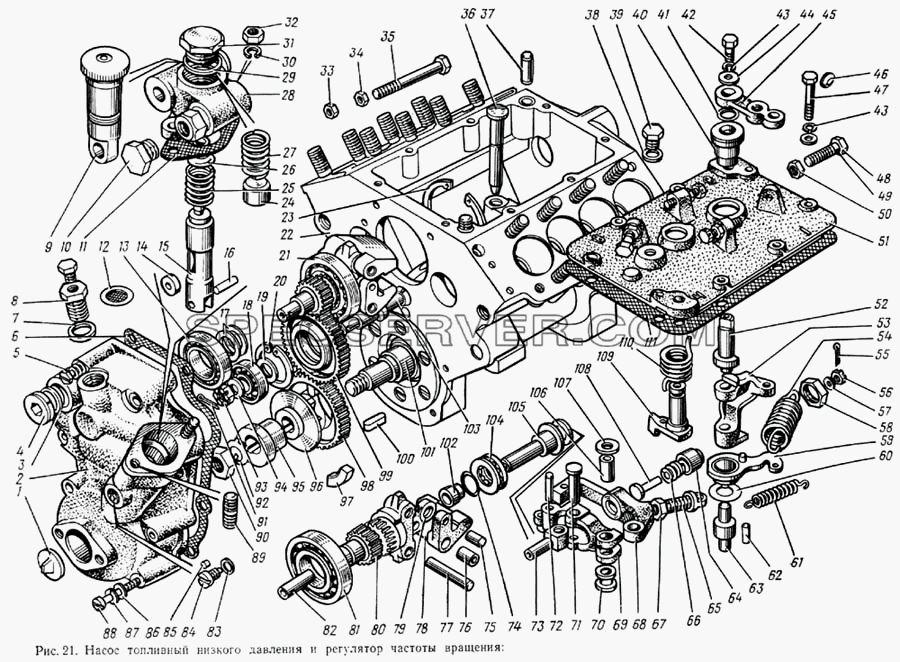

Насос топливный низкого давления и регулятор частоты вращения для ЗИЛ 133ГЯ (список запасных частей)

Таблица запасных частей

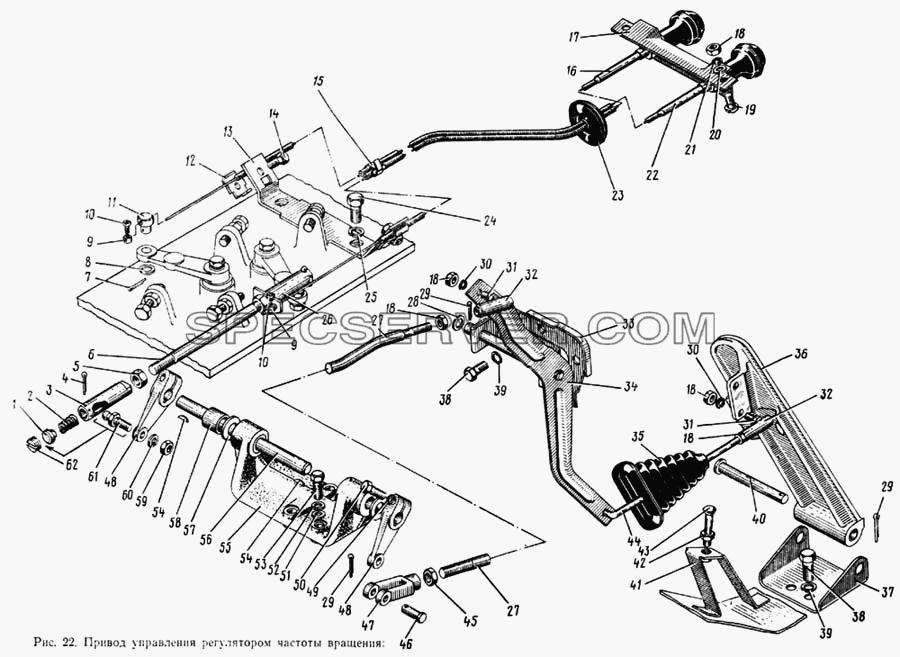

Привод управления регулятором частоты вращения для ЗИЛ 133ГЯ (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/03345/10	Штифт
-	236-1112212	Сетка фильтра
-	236-1112222	Обойма фильтра форсунки
-	33.1106014	Корпус топливного насоса в сборе
-	33.1110045	Груз регулятора в сборе
-	33.1110060	Муфта грузов в сборе
-	33.1110128	Крышка регулятора задняя в сборе
-	33.1110312	Ввертыш в сборе
-	33.1110404	Рычаги регулятора в сборе
-	33.1110500	Рычаг муфты грузов в сборе
-	33.1110506	Рычаг стартовой пружины
-	33.1110507	Втулка рычага
-	33.1110515	Шестерня регулятора ведущая в сборе
-	33.1110519	Вставка ведущей шестерни
-	33.1110670	Шестерня регулятора промежуточная в сборе
-	33.1111007	Насос топливный высокого давления с регулятором скорости и насосом топливным низкого давления в сборе
-	33.1111021	Корпус в сборе
-	870763-П	Штифт
1	33.1110656	Заглушка задней крышки регулятора (транспортная)
2	33.1110129	Крышка регулятора задняя
3	1/02574/60	Прокладка
4	870883-П	Пробка резьбовая
5	870351-П29	Винт крепления задней крышки регулятора
6	33.1110154	Прокладка задней крышки регулятора
7	1/02570/60	Прокладка 16х22х1,5
8	33.1110314	Ввертыш
9	33.1106288	Насос ручной в сборе
10	870880-П	Пробка
10	870885-П29	Пробка
11	33.1106285	Прокладка топливного насоса
12	33.1110316	Фильтр в сборе
13	33.1110622	Подшипник 203
14	236-1106242	Ролик толкателя
15	33.1106240	Толкатель
16	33.1106244	Ось ролика
17	870614-П2	Шайба
18	236-1106252-Б	Шток толкателя
18	33.1110624	Подшипник
19	870627-П29	Шайба
20	33.1110682	Кольцо
21	33.1110040	Державка грузов регулятора в сборе
22	33.1111020	Корпус с кулачковым валом и толкателями в сборе
23	33.1110684	Кольцо стопорное
24	236-1106228	Поршень топливного насоса
25	33.1106248	Пружина толкателя
26	33.1106222	Шток толкателя с втулкой в сборе
27	33.1106232	Пружина поршня
28	33.1106016	Корпус топливного насоса
29	1/03033/60	Прокладка
30	1/05166/73	Шайба пружинная
31	33.1106234	Пробка пружины
32	1/61008/11	Гайка
33	870500-П29	Гайка
34	1/58962/11	Гайка
35	33.1110429	Болт регулировочный
36	33.1110088	Ось рычага регулятора
37	1/03388/11	Штифт
38	870450-П	Прокладка пробки
39	870898-П29	Пробка резьбовая
40	33.1110476	Втулка рычага управления
41	33.1110394	Кольцо уплотнительное
42	1/09022/21	Болт
43	1/05164/73	Шайба пружинная
43	1/05164/73	Шайба пружинная
44	1/26444/01	Шайба
45	33.1110150	Рычаг управления регулятором
46	33.1110117	Пломба
47	1/09026/21	Болт
48	870001-П29	Болт регулировочный
49	870701-П29	Шплинт-проволока
50	1/58962/11	Гайка
51	33.1110025	Крышка регулятора верхняя
52	33.1110467	Вал рычага управления
53	33.1110466	Рычаг пружины регулятора
54	33.1110462	Пружина регулятора
55	1/07951/01	Шплинт разводной
56	870518-П15	Гайка корректора
57	870457-П15	Шайба
58	870519-П15	Гайка корпуса корректора
59	33.1110505	Рычаг стартовой пружины в сборе
60	870456-П15	Шайба рычага стартовой пружинный
61	33.1110448	Пружина стартовая
62	1/03346/26	Штифт
63	33.1110469	Ось рычага
64	33.1110416	Корпус пружины корректора
65	33.1110080	Болт регулировочный
66	33.1110414	Пружина корректора
67	870505-П29	Гайка
68	33.1110106	Рычаг регулятора
69	33.1110501	Рычаг муфты грузов
70	33.1110089	Втулка дистанционная
71	870776-П15	Палец
72	870769-П	Штифт
73	33.1110065	Пята упорная
74	1/34008/73	Кольцо стопорное
75	236-1110534	Ось ролика
76

№	Номер детали	Наименование запчасти
-	120-1108153	Сухарь головки тяги
-	120-1108154	Пробка головки тяги
-	133ВЯ-1108032	Тяга педали акселератора с валиком в сборе
-	133ВЯ-1108040	Тяга акселератора промежуточная
-	150В-1108034	Тяга педали акселератора в сборе
-	250515-П8	Гайка
-	251275-П8	Гайка
-	258012-П8	Шплинт
-	740.1108030-10-П	Вал привода управления регулятором с кронштейном в сборе
-	740.1108050-10-П	Тяга рычага управления регулятором в сборе
1	740.1108059	Сухарь наконечника
2	740.1108058	Пружина наконечника
3	740.1108056	Наконечник тяги
4	1/07951/01	Шплинт разводной
5	1/061023/11	Гайка наконечника
6	740.1108051-10-П	Тяга привода управления регулятором
7	258038-П8	Шплинт
8	252038-П8	Шайба
9	16-0685	Зажим жилы троса тяги ручного управления акселератором
10	301052-П	Болт крепления тяги
11	5320-1108147	Палец тяги ручного останова двигателя
12	133ВЯ-1108133	Зажим оболочки тяги
13	133ВЯ-1108305	Кронштейн привода ручного управления акселератором
14	301047-П8	Болт
15	308356-П8	Хомутик ленточный
16	133ВЯ-1108120	Тяга ручного управления акселератором
17	130-1108122	Кронштейн крепления тяг
18	250508-П8	Гайка
18	250508-П8	Гайка
19	220105-П8	Винт
20	252037-П8	Шайба
21	252134-П2	Шайба пружинная
22	136И-1108360	Тяга ручного останова двигателя
23	130-1108663	Втулка уплотнительная
24	870003-П29	Болт крепления верхней крышки
25	1/05164/73	Шайба пружинная
26	740.1108054	Наконечник тяги рычага управления регулятором в сборе
27	133ВЯ-1108054	Тяга акселератора промежуточная с наконечником в сборе
28	252006-П8	Шайба
29	258040-П8	Шплинт
29	258040-П8	Шплинт
30	252154-П2	Шайба пружинная
31	120-1108152	Палец шаровой головки тяги
32	120-1108151	Головка тяги
33	133ВЯ-1108038	Кронштейн валика акселератора
34	133ВЯ-1108030	Валик акселератора
35	130-5301307	Уплотнитель тяги акселератора
36	133ВЯ-1108010	Педаль акселератора в сборе
37	133ВЯ-1108042	Кронштейн педали акселератора
38	201454-П8	Болт
38	201454-П8	Болт
39	252135-П2	Шайба пружинная
39	252135-П2	Шайба пружинная
40	485301-П8	Палец педали
41	133ВЯ-1108526	Кронштейн упорного болта акселератора
42	250512-П8	Гайка
43	201132-П8	Болт кронштейна
44	150В-1108035	Тяга педали акселератора
45	250510-П8	Гайка
46	260034-П8	Палец
47	307025-П29	Вилка тяги
48	740.1108072	Рычаг управления регулятором
49	1/05164/73	Шайба пружинная
50	1/09026/21	Болт
51	1/26467/01	Шайба плоская
52	1/05166/73	Шайба пружинная
53	1/06438/21	Болт
54	870803-П2	Шпонка сегментная
55	740.1108038-10-П	Кронштейн вала привода в сборе
56	740.1108045-10-П	Вал привода управления регулятором
57	870635-П29	Шайба рычага привода
58	740.1108048-П	Втулка дистанционная
59	1/61023/11	Гайка
60	1/05166/73	Шайба пружинная
61	740.1108061	Палец шаровой рычага
62	870891-П29	Пробка наконечника

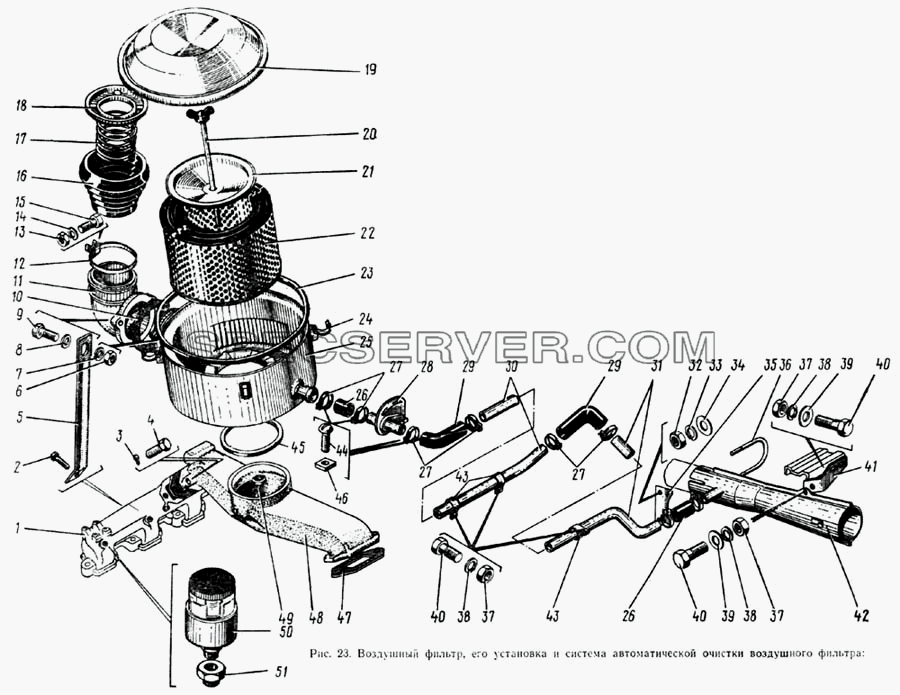

Воздушный фильтр, его установка и система автоматической очистки воздушного фильтра для ЗИЛ 133ГЯ (список запасных частей)

Воздушный фильтр, его установка и система автоматической очистки воздушного фильтра для ЗИЛ 133ГЯ (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201501-П8	Болт
-	33.1110024	Крышка регулятора верхняя в сборе
-	740.1109510-10	Фильтр воздушный в сборе
-	870650-П	Заклепка
1	740.1115012-30	Коллектор впускной правый в сборе
2	1/60432/21	Болт
3	1/26014/73	Шайба волнистая
4	1/59709/21	Болт
5	133ВЯ-1109172	Кронштейн крепления воздушного фильтра
6	250512-П8	Гайка
7	252136-П2	Шайба пружинная
8	252006-П8	Шайба
9	200315-П8	Болт
10	5320-1109301	Прокладка патрубка
11	133ВЯ-1109368	Патрубок соединительный
12	5320-1109365	Хомут воздухозаборника
13	250510-П8	Гайка
14	252135-П2	Шайба пружинная
15	201462-П8	Болт
16	5320-1109250	Воздухозаборник воздушного фильтра
17	5320-1109359	Пружина распорная воздухозаборника
18	5320-1109355	Диск нажимной воздухозаборника
19	740.1109582-10	Крышка воздушного фильтра
20	740.1109586	Стержень крепления воздушного фильтра в сборе
21	740.1109570-10	Держатель фильтрующего элемента
22	740.1109550-10	Элемент фильтрующий в сборе
23	740.1109553-10	Кольцо уплотнительное крышки
24	740.1109597	Рычаг с серьгой в сборе
25	740.1109515-10	Корпус воздушного фильтра с пылеотбойником в сборе
26	157-1015295	Шланг соединительный отводящий
27	288011-П8	Хомут
28	133ВЯ-1137074	Заслонка эжектора
29	130-1303030	Шланг байпаса соединительный
30	133ВЯ-1137035	Труба эжектора передняя
31	133ВЯ-1137037	Труба эжектора задняя
32	250512-П8	Гайка
33	252136-П2	Шайба пружинная
34	252006-П8	Шайба
35	133-1203031	Хомут эжектора
36	133-1203033	Стремянка
37	250510-П8	Гайка
38	252135-П2	Шайба пружинная
39	252005-П8	Шайба
40	201456-П8	Болт
40	201456-П8	Болт
41	113ВЯ-1137013	Кронштейн крепления эжектора
42	133ВЯ-1137010	Эжектор в сборе
43	864414-П29	Хомут крепления трубы
44	220086-П8	Винт
45	740.1109551	Кольцо уплотнительное корпуса
46	251084-П8	Гайка
47	740.1115036-10	Прокладка соединительного патрубка
48	740.1115032-40	Патрубок соединительный впускных коллекторов
49	740.1115034	Ввертыш патрубка
50	5320-3814010	Индикатор засоренности воздушного фильтра
51	305264-П8	Штуцер

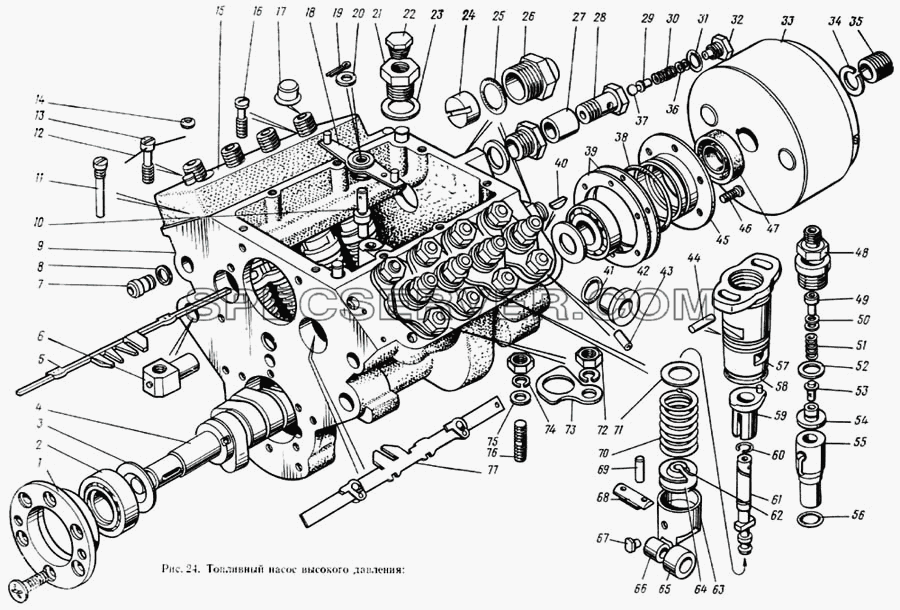

Насос топливный высокого давления для ЗИЛ 133ГЯ (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	1/03324/16	Штифт
-	1/05166/73	Шайба пружинная
-	1/60432/21	Болт
-	33.1111039	Рейка левая
-	33.1111040	Рейка правая
-	33.1111044	Фиксатор
-	33.1111050	Секция в сборе
-	33.1111051	Корпус секции со штифтом
-	33.1111052	Корпус секции
-	33.1111055	Фланец
-	33.1111057	Ось фиксатора
-	33.1111064	Втулка поворотная
-	33.1111067	Ось поводка
-	33.1111074	Пара плунжерная в сборе
-	33.1111102	Клапан нагнетательный в сборе
-	33.1111136	Толкатель плунжера в сборе
-	33.1111170	Вал кулачковый в сборе
-	33.1111180	Крышка подшипника передняя в сборе
-	33.1111282	Клапан перепускной в сборе
-	33.1111301	Пробка клапана
-	33.1111402	Рычаг реек
-	33.1111404	Втулка рычага реек
-	33.1111406	Втулка внутренняя
-	33.1111408	Палец рычага реек
-	33.1111550	Крышка подшипника задняя в сборе
-	740.1029242	Пружина манжеты
-	740.1029244	Манжета
-	740.1029246	Каркас манжеты
-	740.1111568	Трубка подвода масла в сборе
-	740.1111570	Трубка отвода масла
-	740.1111572	Фланец трубки отвода масла
-	740.1111578	Кольцо уплотнительное
-	870007-П29	Болт
1	33.1111552	Крышка подшипника
2	6-7204А	Подшипник
3	870643-П15	Шайба
4	33.1111172	Вал кулачковый
5	33.1111031	Рейка правая в сборе
6	33.1111028	Палец крепления насоса
7	33.1111047	Пробка корпуса
8	33.1111058	Кольцо уплотнительное
9	33.1111022	Корпус
10	33.1111410	Ось рычага реек
11	33.1111418	Винт стопорный
12	870700-П29	Шплинт-проволока
12	870701-П29	Шплинт-проволока
13	33.1111126	Винт крепления кожуха
14	33.1110117	Пломба
14	33.1111117	Пломба
15	33.1111098	Кожух защитный
16	870355-П29	Винт крепления кожуха
17	870831-П	Заглушка
17	870941-П	Заглушка
18	33.1111400	Рычаг реек в сборе
19	1/07342/01	Шплинт разводной
20	870615-П2	Шайба
21	33.1111032	Ввертыш корпуса насоса
22	870885-П29	Пробка
23	1/02574/60	Прокладка
24	33.1111042	Втулка рейки
25	33.1112342	Кольцо уплотнительное
26	870890-П29	Пробка рейки
27	33.1111306	Заглушка клапана (транспортная)
28	33.1111285	Корпус клапана
29	33.1111290	Направляющая клапана
30	33.1111289	Пружина клапана
31	1/02844/60	Прокладка 10х16х1,5
32	33.1111300	Пробка клапана в сборе
33	33.1121010	Муфта опережения впрыска топлива в сборе
34	870869-П29	Шайба пружинная
35	870501-П29	Гайка кольцевая
36	870617-П	Шайба регулировочная
37	33.1111325	Шарик
38	33.1111196	Кольцо уплотнительное
39	33.1111192	Прокладка регулировочная
39	33.1111193	Прокладка регулировочная
39	33.1111194	Прокладка регулировочная
40	870806-П2	Шпонка сегментная
41	33.1111054	Кольцо уплотнительное
42	33.1111049	Пробка топливного канала
43	33.1111079	Жиклер
44	870750-П2	Штифт установочный
45	33.1111182	Крышка подшипника
46	870354-П29	Винт крепления крышки
47	740.1029240	Манжета с пружиной в сборе
48	33.1111118	Штуцер
49	33.1111113	Упор пружины
50	870618-П	Шайба регулировочная
50	870624-П	Шайба
51	33.1111108	Пружина нагнетательного клапана
52	236-1111086	Прокладка клапана
53	33.1111106	Клапан нагнетательный
54	33.1111104	Корпус нагнетательного клапана
55	33.1111078	Втулка плунжера
56	33.1111083	Кольцо уплотнительное
57	33.1111053	Корпус секции с фланцем в сборе
58	33.1111069

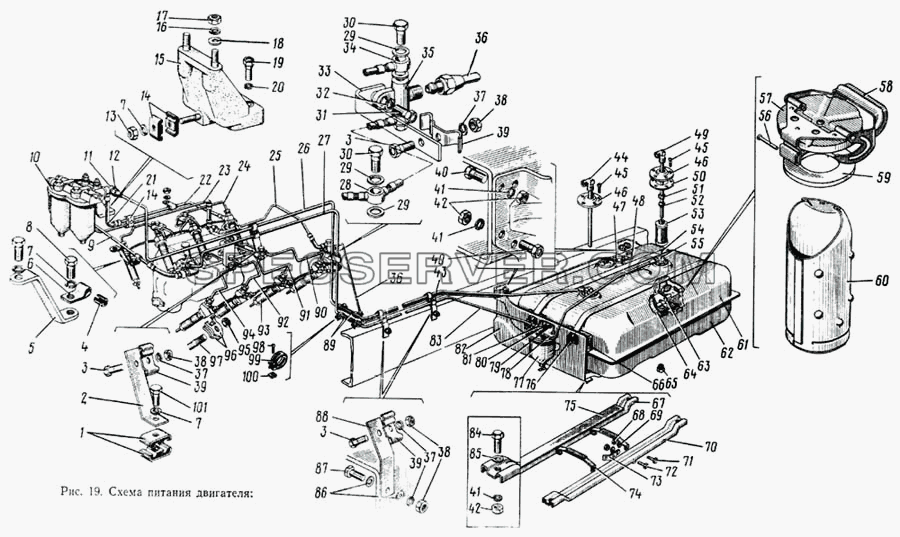

Схема питания двигателя для ЗИЛ 133ГЯ (список запасных частей)

Фильтр грубой очистки топлива для ЗИЛ 133ГЯ (список запасных частей)

Насос топливный низкого давления и регулятор частоты вращения для ЗИЛ 133ГЯ (список запасных частей)

Привод управления регулятором частоты вращения для ЗИЛ 133ГЯ (список запасных частей)

Воздушный фильтр, его установка и система автоматической очистки воздушного фильтра для ЗИЛ 133ГЯ (список запасных частей)

Насос топливный высокого давления для ЗИЛ 133ГЯ (список запасных частей)
