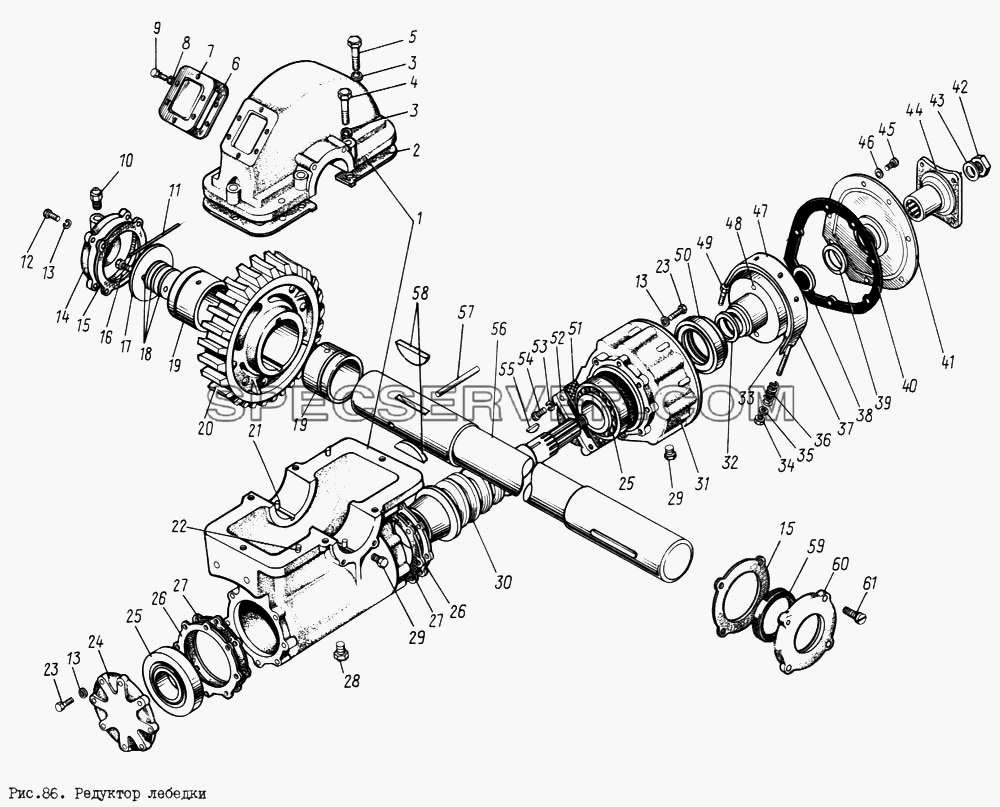

131-4501020-А |
Картер редуктора лебедки |
| - |
|
131-4501030-Б |
Вал лебедки с червячной шестерней в сборе |
| - |
|
131-4501045-А |
Крышка картера редуктора лебедки |
| 1 |
|
131-4501018-Б |
Картер редуктора лебедки в сборе |
| 2 |
|
121-4501046 |
Прокладка крышки картера |
| 3 |
|
252137-П2 |
Шайба пружинная |
| 4 |
|
200372-П8 |
Болт крепления крышки картера |
| 5 |
|
200372-П8 |
Болт крепления крышки картера |
| 6 |
|
123В-4501051 |
Прокладка крышки люка картера |
| 7 |
|
123В-4501050 |
Крышка люка картера |
| 8 |
|
252134-П2 |
Шайба пружинная |
| 9 |
|
201416-П8 |
Болт |
| 10 |
|
304814-П |
Масленка в сборе |
| 11 |
|
258252-П |
Шплинт-проволока |
| 12 |
|
201500-П8 |
Болт |
| 13 |
|
252136-П2 |
Шайба пружинная |
| 14 |
|
131-4501028 |
Крышка упорная вала барабана лебедки |
| 15 |
|
131-4501033 |
Прокладка крышек вала барабана лебедки |
| 16 |
|
301201-П8 |
Болт |
| 17 |
|
131-4501125 |
Шайба установочная вала барабана |
| 18 |
|
123В-4501122 |
Шайба регулировочная вала барабана толщиной 0,1 мм (количество деталей - по потребности) |
| 18 |
|
123В-4501123 |
Шайба регулировочная вала барабана толщиной 0,3 мм (количество деталей - по потребности) |
| 18 |
|
123В-4501124 |
Шайба регулировочная вала барабана толщиной 0,5 мм (количество деталей - по потребности) |
| 19 |
|
123В-4501022 |
Втулка картера редуктора |
| 20 |
|
157К-4501035 |
Червячное колесо редуктора лебедки в сборе |
| 21 |
|
258626-П |
Штифт втулки установочный |
| 22 |
|
305417-П |
Штифт установочный |
| 23 |
|
200315-П8 |
Болт |
| 24 |
|
131-4501084 |
Крышка переднего подшипника червяка редуктора лебедки |
| 25 |
|
306482-П |
Подшипник червяка редуктора лебедки в сборе |
| 26 |
|
123В-4501066 |
Прокладка крышек подшипников регулировочная толщиной 1 мм (количество деталей - по потребности) |
| 26 |
|
123В-4501067 |
Прокладка крышек подшипников регулировочная толщиной 0,05 мм (количество деталей - по потребности) |
| 26 |
|
123В-4501068 |
Прокладка крышек подшипников регулировочная толщиной 0,1 мм (количество деталей - по потребности) |
| 26 |
|
123В-4501069 |
Прокладка крышек подшипников регулировочная толщиной 0,2 мм (количество деталей - по потребности) |
| 26 |
|
123В-4501070 |
Прокладка крышек подшипников регулировочная толщиной 0,5 мм (количество деталей - по потребности) |
| 27 |
|
123В-4501098 |
Прокладка крышки подшипников |
| 28 |
|
483015-П29 |
Пробка КГ 1/2" |
| 29 |
|
262541-П8 |
Пробка коническая |
| 29 |
|
262541-П8 |
Пробка коническая |
| 30 |
|
131-4501060-Б |
Червяк редуктора лебедки |
| 31 |
|
123В-4501176-А |
Крышка подшипника червяка редуктора лебедки задняя в сборе |
| 32 |
|
121-4501180 |
Прокладка барабана тормоза червяка редуктора |
| 33 |
|
121-4501170 |
Накладка ленты тормоза червяка лебедки |
| 34 |
|
250508-П8 |
Гайка |
| 35 |
|
121-4501173 |
Шайба опорная пружины |
| 36 |
|
120-3514041 |
Пружина |
| 37 |
|
255869-П |
Заклепка крепления ленты тормоза |
| 38 |
|
305603-П |
Шайба |
| 39 |
|
131-4501297 |
Уплотнитель крышки тормоза |
| 40 |
|
123В-4501178 |
Прокладка крышки тормоза редуктора |
| 41 |
|
131-4501176 |
Крышка тормоза редуктора с корпусом в сборе |
| 42 |
|
157К-4206111 |
Гайка крепления фланца |
| 43 |
|
252019-П8 |
Шайба |
| 44 |
|
131-4501031 |
Фланец вала червяка редуктора |
| 45 |
|
201416-П8 |
Болт |
| 46 |
|
252134-П2 |
Шайба пружинная |
| 47 |
|
121-4501160 |
Лента тормоза редуктора с наконечником в сборе |
| 48 |
|
123В-4501150 |
Барабан тормоза червяка редуктора лебедки |
| 49 |
|
250512-П8 |
Гайка |
| 50 |
|
307674-П |
Манжета |
| 51 |
|
123В-4501187 |
Прокладка крышки пружины тормоза лебедки |
| 52 |
|
123В-4501185 |
Крышка пружины тормоза |
| 53 |
|
252134-П2 |
Шайба пружинная |
| 54 |
|
201420-П8 |
Болт |
| 55 |
|
304901-П |
Шпонка крепления барабана тормоза |
| 56 |
|
131-4501034-Б |
Вал барабана лебедки |
| 57 |
|
305420-П |
Штифт крепления червячного колеса |
| 58 |
|
304909-П |
Шпонка червячного колеса |
| 59 |
|
307658-П |
Манжета |
| 60 |
|
131-4501089 |
Крышка подшипника вала барабана |
| 61 |
|
302188-П8 |
Винт крепления крышки |
