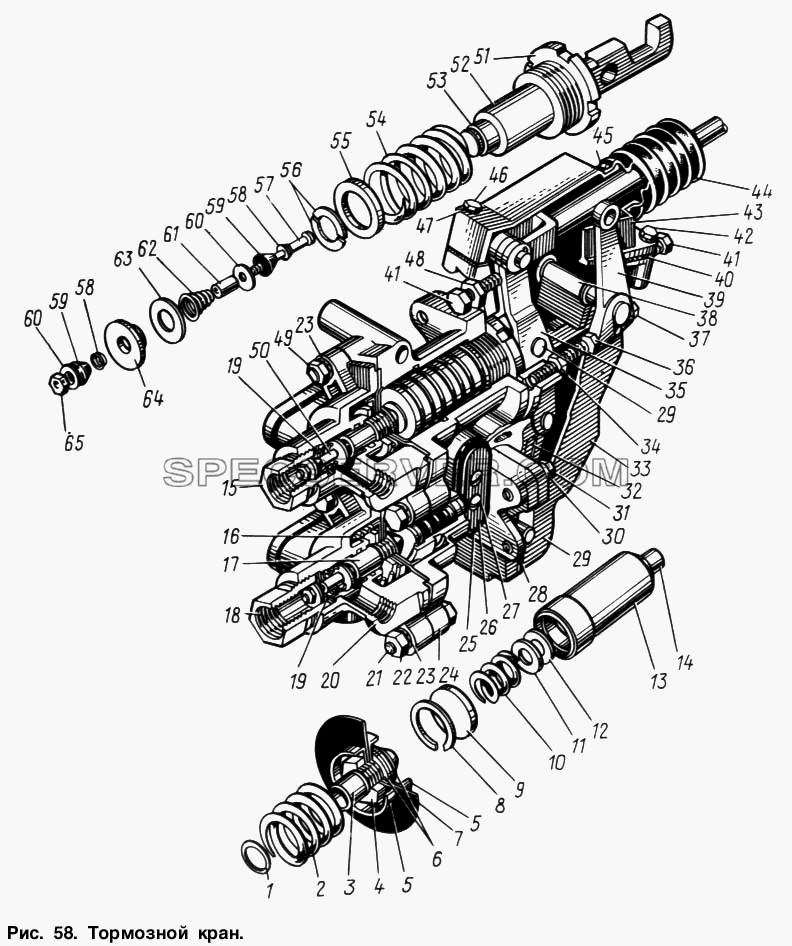

130-3514265 |
Крышка валика рычага ручного привода |
| 1 |
|
130-3514239 |
Кольцо клапана уплотнительное |
| 2 |
|
130-3514085 |
Пружина диафрагмы возвратная |
| 3 |
|
130-3514235-Б |
Седло выпускного клапана |
| 4 |
|
130-3514219 |
Гайка диафрагмы |
| 5 |
|
130-3514091 |
Шайба диафрагмы редуктора |
| 6 |
|
130-3514236 |
Прокладка седла выпускного клапана |
| 7 |
|
130-3514080 |
Диафрагма тормозного крана |
| 8 |
|
307710-П2 |
Кольцо стопорное |
| 9 |
|
130-3514096 |
Шайба пружины опорная |
| 10 |
|
130-3514101-Б |
Пружина уравновешивающая малая |
| 11 |
|
130-3514115-Б |
Прокладка пружины регулировочная (количество деталей - по потребности) |
| 12 |
|
252007-П8 |
Шайба регулировочная |
| 13 |
|
130-3514102-Б2 |
Стакан малой уравновешивающей пружины |
| 14 |
|
130-3514087 |
Пятка стакана |
| 15 |
|
130-3514217-А |
Пробка тормозного крана |
| 16 |
|
130-3514100-Б |
Пружина уравновешивающая малая со стаканом в сборе |
| 17 |
|
130-3514075-Б2 |
Диафрагма тормозного крана в сборе |
| 18 |
|
130-3514215-А |
Пробка тормозного крана |
| 19 |
|
130-3514237 |
Прокладка седла клапана |
| 20 |
|
130-3514033-Б |
Крышка тормозного крана |
| 21 |
|
201462-П8 |
Болт |
| 22 |
|
250510-П8 |
Гайка |
| 23 |
|
252135-П2 |
Шайба пружинная |
| 24 |
|
130-3514020-Б2 |
Корпус тормозного крана |
| 25 |
|
130-3514175 |
Уплотнитель перепускного отверстия |
| 26 |
|
130-3514176 |
Крышка выпускного отверстия |
| 27 |
|
220078-П8 |
Винт |
| 28 |
|
130-3514023 |
Прокладка корпуса тормозного крана |
| 29 |
|
130-3514167 |
Ось рычага тормозного крана |
| 30 |
|
252135-П2 |
Шайба пружинная |
| 31 |
|
201458-П8 |
Болт |
| 32 |
|
130-3514143-Б |
Рычаг тормозного крана малый |
| 33 |
|
130-3514251-А |
Корпус рычагов |
| 34 |
|
250508-П8 |
Гайка |
| 35 |
|
130-3514140-Б |
Рычаг тормозного крана в сборе |
| 36 |
|
201424-П8 |
Болт |
| 37 |
|
201420-П8 |
Болт |
| 38 |
|
130-3514255 |
Валик рычага |
| 39 |
|
130-3514253 |
Рычаг ручного привода |
| 40 |
|
130-3514279 |
Прокладка корпуса рычагов |
| 41 |
|
301294-П8 |
Болт регулировочный |
| 42 |
|
201418-П8 |
Болт |
| 43 |
|
130-3514263-А2 |
Крышка корпуса рычагов |
| 44 |
|
130-3514275-А |
Чехол тяги тормозного крана защитный |
| 45 |
|
308717-П |
Хомутик крепления чехла тяги |
| 46 |
|
200213-П8 |
Болт крепления корпуса рычагов |
| 47 |
|
252134-П2 |
Шайба пружинная |
| 48 |
|
250510-П8 |
Гайка |
| 49 |
|
201458-П8 |
Болт |
| 50 |
|
130-3514210-А2 |
Клапан в сборе |
| 51 |
|
303193-П8 |
Гайка стопорная |
| 52 |
|
130-3514108-А |
Направляющая штока |
| 53 |
|
130-3514105 |
Шток |
| 54 |
|
130-3514104 |
Пружина уравновешивающая большая |
| 55 |
|
130-3514107-А |
Шайба штока опорная |
| 56 |
|
130-3514287 |
Полукольцо опорной шайбы стопорное |
| 57 |
|
130-3514240-В |
Стержень клапана |
| 58 |
|
130-3514285 |
Шайба клапана малая |
| 59 |
|
130-3514211-10 |
Конус клапана |
| 60 |
|
130-3514213 |
Шайба клапана большая |
| 61 |
|
130-3514243 |
Трубка стержня клапана редуктора |
| 62 |
|
127-3514238 |
Пружина клапана |
| 63 |
|
130-3514237 |
Прокладка седла клапана |
| 64 |
|
130-3514232 |
Седло впускного клапана |
| 65 |
|
250462-П8 |
Гайка |
