Заз 968. КАРБЮРАТОР



Снять карбюратор с двигателя, казалось бы, просто: он крепит­ся к впускному коллектору всего двумя гайками. Но подход к ним настолько неудобный, что в ряде случаев более рационально об­служивать карбюратор, не снимая его с двигателя.

Почти для всех дальнейших операций можно ограничиться сня­тием крышки поплавковой камеры. Предварительно следует освобо­дить оболочку и трос привода воздушной заслонки, тягу, соединяю­щую рычаги осей дроссельной и воздушной заслонок (извлечь шплинт внизу), тягу привода клапана стояночной разбалансировки (если он есть). Кроме того, надо отсоединить патрубок воздухоочи­стителя и шланг бензонасоса.

При снятой крышке можно, например, проверить фактический уровень топлива в поплавковой камере, измерив расстояние от по­верхности разъема до поверхности бензина. Это расстояние согла­сно руководству по эксплуатации, должно быть 22+1,5-1 мм.

Жиклеры холостого хода извлекают следующим образом. Вна­чале ключом 12 мм отворачивают пробку, затем отверткой с шири­ной лезвия 4 мм — жиклер, который остается в горизонтальном колодце. Подставив ладонь напротив колодца, дунем в сообщающее­ся с ним отверстие — жиклер окажется в руке. Для извлечения воз­душного жиклера надо дунуть в длинную прорезь в разъеме топлив­ного жиклера — в эмульсионный колодец (рис. 8).

Вывернуть главный топливный жиклер обычной отверткой ме­шает близкое соседство распределителя зажигания. Мы используем вместо отвертки стальную полоску толщиной 0,6 мм с согнутым под углом 90°концом. В шлиц жиклера вводим загнутый конец полоски или боковой ее край (при вертикальном расположении шлица).

Если все же потребуется снять карбюратор, то отверните пе­реднюю, самую неудобную, гайку ключом 12 мм, поставленным вер­тикально. Для увеличения усилия в свободный зев ключа вставьте перпендикулярно какой-нибудь стержень (можно другой ключ). Пе­ред извлечением карбюратора надо аккуратно снять гайки и шайбы со шпилек, а то они имеют обыкновение западать в самые укромные Места двигателя.

Ну, а если гайка и шайба все же пропали? Гайку можно на время взять со шпильки крепления генератора. У нее такая же резь­ба М8Х 1, только размер под ключ не 12, а 14 мм. Такую гайку лучше Поставить на дальнюю шпильку карбюратора. Что касается стопор­ной шайбы с внутренними зубьями, то ее можно заменить обычной ПРУЖИННОЙ шайбой на 8 мм. Есть один элемент карбюратора, который необходимо про­верять и периодически контролировать,— это сливная пробка, расположенная с тыльной стороны поплавковой камеры. За невни­мание к этому маленькому элементу мы, например, здорово попла­тились. После езды по тряской дороге из-за отвернувшейся проб­ки в моторном отсеке возник пожар, который с трудом удалось потушить (заклинило замок капота моторного отсека). Это, конеч­но, редкий случай, но серьезность его последствий не позволяет пренебрегать такой простой операцией.

Работа приводов дроссельной и воздушной заслонок карбю­ратора «Запорожцев» оставляет желать лучшего. Некоторые меняют штатную оболочку троса привода на оболочку гибкого вала спидо­метра, чтобы уменьшить сопротивление движения троса.

Обрыв троса газа после 2—3 лет интенсивной эксплуата­ции — обычное явление. Он обрывается всегда у педали, поэтому его можно повторно использовать, зажав в простейшем наконеч­нике с отверстием под цапфу педали. Один наш знакомый исполь­зовал в качестве наконечника ключ от книжного шкафа, случайно оказавшийся в кармане. Конец оборванного троса он вставил в от­верстие ключа, ключ сплющил и рукояткой надел на цапфу педали. Лучше, конечно, возить с собой более удобный наконечник, например показанный на рисунке 9.



При каждом обрыве троса его длина уменьшается и ее может не хватить, чтобы закрепить в зажиме компенсатора. Для мно­гократного использования троса, а также для улучшения геомет­рии привода дроссельной заслонки можно поставить компенсатор до рычага оси дроссельной заслонки (рис. 10). Предваритель­но просверлите в штоке компенсатора новое отверстие для шпли



Рис. 9. Наконечник троса' / — гайка М8, 2 — трос, 3 — винт М8 с отвер­стием 2 мм, 4 -- пластина











Рис. 10. Крепление троса к рычагу дроссельной заслонки:

/ — трос, 2 — компенсатор, .3 -рычаг дроссельной заслонки, 4 — шплинт, 5 — шайба н­та из расчета, что он упрется в заднюю стенку обоймы при вылете, 6 — пружины, 7— полоса (зацеп)



Рис. 12. Закрепление оболочки тяги воз­душной  заслонки:

1 — кронштейн с выполненными про-резями 2 ручка,   3- зажим  Рис. 11. Крепление тяги к рычагу воздушной за­слонки:

/ — тяга, 2 - старый зажим без винта. 3 — новый зажим. 4   рычаг воздушной заслонки







штока 10 мм. Один конец пружины надевают на согнутую часть штока между рычагом и шайбой, запираемой шплинтом, другой _ вставляют в отверстие металлической полосы, зацепляемой за край кожуха вентилятора.

Привод воздушной заслонки в отличие от дроссельной осу­ществляется не гибким тросом, а стальной проволочной тягой, которая менее эластична и более чувствительна к перегибам. Жест­кое крепление тяги в зажиме рычага воздушной заслонки приво­дит к необходимости точного совпадения нижнего положения кноп­ки управления и крайнего положения рычага. Если такого совпаде­ния нет, воздушная заслонка будет постоянно прикрыта либо появится слабина тяги, которая приведет к ее искривлению. Этому способствует также закрывание дроссельной заслонки непосредст­венно за рычаг (когда трос заел).

Исправить этот недостаток легко: пропустите тягу через шта­тный зажим с вывернутым винтом, а за ним на тяге поместите свой зажим. Теперь можно создать гарантированный зазор между старым и новым зажимами и не бояться излишков хода тяги (рис. 11).

Но случается и другая неприятность. Кнопкой управления заслонка закрывается, но потом не открывается, несмотря на опу­щенную до конца кнопку. Это бывает при ослаблении крепления конца оболочки в кронштейне. Раньше на ЗАЗ-968 это исправля­лось быстро: извлекался кронштейн и подтягивался стопорный винт. Теперь в ЗАЗ-968М вместо металлического применен пластмассо­вый корпус, и оболочку от выдергивания предохраняют завальцо-ванные пластмассовые усики, которые обламываются при сильном нажатии па кнопку.

Откровенно говоря, мы не знаем, как в таком корпусе снова зафиксировать оболочку, и предлагаем уже испробованное решение. Нужно пропилить продольные пазы на и при сборке стянуть эту часть крепления гибких шлангов в нижней части кронштей-хомутом, применяемым для Такой цанговый зажим надежно держит оболочку.

Заз 968. ВОЗДУШНЫЙ ФИЛЬТР

Разборка и сборка воздушного фильтра несложны. Но после сборки часто обнаруживается течь масла из его поддона. Это не дефект сборки, а просто ослабление запоров, которые притяги­вают поддон к корпусу воздушного фильтра.

Ликвидировать течь можно заменой штатных запоров винтовы­ми стяжками. Для этого на корпусе фильтра разгибают крючки, за которые зацеплялись петли замков, и в них сверлят по отверстию диаметром5,5 мм. В отверстие вставляют винт М5, а щечками крепления рычага петли на поддоне вкладывают гайку (лучше ниппель от спицы мотоциклетного колеса). Винты затягивают отверткой до необходимого поджатия поддона (рис. 13).

Рис. 13. Крепление поддона воздуш­ного фильтра:

/ — корпус воздухоочистителя, 2 — винт М5, 3 — выпрямленный зацеп, 4 — старый запор, 5 — гайка (нип­пель спицы), б — поддон

ТОПЛИВНЫЙ НАСОС

Снимать топливный насос приходится редко и не только по­тому, что «жигулевский» насос довольно надежный, но и потому, что доступ к рабочим его элементам (клапанам, диафрагме) обес­печивается отсоединением от нижнего корпуса насоса крышки или верхнего корпуса. Топливный насос в сборе снимают обычно тогда, когда нужно снять крышку распределительных шестерен. Отверните две гайки горизонтальных шпилек, и насос свободен. При работе с топливным насосом на автомобиле приходится вспомнить, что уровень топлива в баке почти всегда выше уровня расположения насоса. Поэтому, когда соединяется шланг, идущий от бензобака, надо либо его чем-нибудь заткнуть, либо дунуть в него, чтобы бензин полностью перетек из шланга в бак. Можно также привязать отсоединенный шланг, так чтобы уровень бензина в нем был ниже края шланга.

Неисправности насоса чаще всего вызываются неплотностью прилегания клапанов к седлам или разрывом диафрагмы.

Если обнаружился дефект клапанов, его можно исправить притиркой клапана к седлу с притирочной пастой.

Для извлечения неисправной диафрагмы нужно после снятия корпуса насоса надавить на диафрагму и повернуть ее на 90°. Этим освободится хвостовик штока диафрагмы от приводного рычага.

Неисправную диафрагму заменяют на новую, а при ее отсутст­вии можно временно проложить между слоями старой диафрагмы полиэтиленовую пленку.

При разборке и сборке топливного насоса старайтесь помечать взаимное расположение отдельных деталей: нижнего кор­пуса, верхнего, крышки. Этим вы обеспечите прежнюю герме­тичность соединений.

Бывает, правда, так, что вы просто сняли крышку, чтобы почистить фильтр, поставили ее на место, а из-под крышки потек бензин. В этом случае надо пробовать, поворачивая крышку, найти такое положение, при котором течь прекратится.

И еще одно. При ручной подкачке бензин не всегда поступает к карбюратору. Здесь нужно прислушаться: характерное «чавканье» насоса говорит, что все в порядке. В противном случае нужно пусковой рукояткой повернуть коленчатый вал хотя бы на пол-обо­рота с тем, чтобы шток насоса не упирался в верхнюю часть эксцентрика распределительного вала.

Заз 968. ЗАБОРНАЯ ТРУБКА ТОПЛИВНОГО БАКА

Самая распространенная неисправность заборной трубки — потеря герметичности паяного соединения между трубкой и флан-Цем, с помощью которого трубка крепится к баку.

При попытке извлечь из бака трубку, отвернув винты крепления фланца, вы убедитесь, что это сделать невозможно. Препятствуют этому загнутый конец трубки, проходящий через отверстие в стенке моторного отсека, с одной стороны, и полочка кузова под задним стеклом, с другой.

Для извлечения трубки необходимо отвернуть нижние винты хомутов крепления бака, подать верхнюю часть бака на себя и извлечь трубку. Тщательно пропаять большим паяльником стык трубки с фланцем и поставить на место, предварительно очистив сетку фильтра. На автомобилях, оснащенных карбюратором К-133, освобождать бак не нужно, так как заборная и сливная трубки соединяются со шлангами у фланца.

Заз 968. ГЛУШИТЕЛЬ

Замена глушителя является неизбежной операцией, которую при интенсивной эксплуатации автомобиля приходится повторять каждые два года.

Глушитель крепится к головке двигателя на четырех шпиль­ках (по две на каждую выхлопную трубу), а снизу автомобиля двумя хомутами — к выхлопным трубам правой головки.

Перед снятием глушителя надо снять щитки с боков двигателя, чтобы фланцы выхлопных труб были доступны. Затем под автомоби­лем освобождаем хомуты на трубах (если они поддаются), а сверху отворачиваем гайки крепления фланцев выхлопных труб и, оттянув их, снимаем со шпилек.

Провалив попеременно одну и вторую пару труб вниз, оконча­тельно освобождаем глушитель с трубами и вынимаем их из-под автомобиля. Если перед снятием глушителя не удалось отвернуть винты хомутов, то их придется сбить, а затем распилить ножовкой.

Устанавливать глушитель надо в обратном порядке. Иногда от­верстия фланца нового глушителя не подходят под шпильки головки. В этом случае отверстие нужно немного распилить круглым напиль­ником. При стыковке фланцев труб с головкой следует обратить внимание на вхождение в отверстие патрубка головки пояска трубы, выступающей из фланца.

Если труба из-за перекоса не входит в отверстие, герме­тичность соединения может быть нарушена. Увидеть это можно по медно-асбестовой прокладке, которая в этом случае будет проворачиваться на трубе.

Уплотнение труб под автомобилем производится асбестовым шнуром, накрученным на входящую трубу. Это можно сделать, несколько выдвинув трубу, намотав шнур, а затем, задвигая ее, проталкивать шнур в зазор труб с помощью отвертки.

Заз 968. ВЕНТИЛЯТОР

Вентилятор снимают не только при ремонте генератора, но и когда он мешает дальнейшей разборке, например при снятии крыш­ки распределительных шестерен.

Снять вентилятор с двигателя нетрудно. Вначале ключом 24 мм отворачиваем гайку крепления шкива, снимаем ремень, регулировочные шайбы и половинки шкива. Как отвернуть гайку, если она вместе с валом вращаеюя?

Есть несколько способов стопорения вала вентилятора. Пер­вое, что приходит в голову,— засунуть палку в направляющий аппарат вентилятора и застопорить рабочее колесо. Но есть опасность повредить направляющий аппарат или лопасти рабочего ко­леса. На наших глазах это случилось с «Запорожцем», водитель которого решил подтянуть ремень (двигатель сильно грелся) и засунул в направляющий аппарат пусковую рукоятку. Однако гайка не поддавалась. Тогда он стал стучать молотком по ключу. В резуль­тате отломился кусок лопасти колеса. Но поскольку это произошло на обочине шоссе, то встал вопрос, как ехать дальше (из-за образовавшегося дисбаланса появилась сильная вибрация). При­шлось снять рабочее колесо и ножовкой отрезать приблизительно такой же кусок на лопасти напротив сломанной. Вибрация умень­шилась, и можно было ехать.

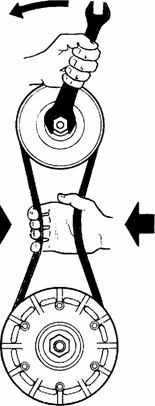

Для стопорения вала вентилятора мы применяем стягивание ветвей ремня под шкивом вентилятора (рис. 14). Если при этом шкив все же проворачивается, то резкими ударами по концу ключа сдвигаем гайки с места.



Рис. 14. Стопорение вала венти­лятора



Конечно, если снят кожух вен­тилятора, то проще всего отвер­нуть злополучную гайку, придер­живая ключом гайку с противопо­ложной стороны вала.

Есть способ быстрого снятия ремня без отворачивания гайки ва­ла и демонтажа половинок шкива. На первый взгляд он кажется вар­варским, но отрицательных послед­ствий не дает. Большую отвертку или монтажную лопатку подсовы­ваем под ремень у левого края шкива вентилятора. Поворачивая пусковой рукояткой коленчатый вал и надавливая на край отвертки, перебрасываем ремень через край шкива. Ставится ремень так же, только давить на отвертку на­до с другой стороны.

Сняв ремень, отворачиваем 4 гайки крепления вентилятора к крышке распределительных шесте­рен, отсоединяем провода, идущие от генератора. Все освобождено, но поднять генератор мешает же­стяной кожух. Обычно его снима­ют, но при этом предварительно требуется снять воздухоочиститель и карбюратор. Чтобы этого не де­лать, можно вывернуть винты крепления кожуха, оттянуть его вверх для прохода вентилятора. Можно вообще вывернуть шпильки из крышки распределительных шесте­рен. Тогда генератор просто вынимается на себя из кожуха.

Спрессовать рабочее колесо с вала лучше всего с помощью съемника. В крайнем случае можно, держа на весу вентилятор за рабочее колесо и подстраховывая снизу, резко ударить по торцу вала — колесо останется в руках. Естественно, чтобы при ударе не забить резьбу на валу, надо навернуть на его конец гайку или поло­жить под торец вала проставку.

Вынуть из направляющего аппарата вентилятора генератор и разобрать его не представляет труда. Правда, иногда трудно бывает снять подшипники. Приходится прибегать к помощи съемника. Но однажды нам и съемник не помог. Оказалось, что распорная втулка, прижимающая подшипник, намертво «прикипела» к валу. После того, как мы изуродовали съемником подшипник, нам посо­ветовали сначала обстучать втулку по бокам. Обстучали, пошатывая ее с помощью газового ключа, и все стронулось с места.          I

После установки вентилятора на двигатель надо надеть ремень ' и стянуть половинки шкива. Операция очень простая, если'бы не регулировочные шайбы, которые постоянно соскакивают с посадоч­ного места на резьбу. Мы выходим из положения так. Половину шайб склеиваем резиновым клеем в один пакет и теперь вначале надеваем на вал одиночные шайбы, затем пакет. Если даже пакет шайб сидит только наполовину, все равно он не мешает продвижению внешней половинки шкива.

После установки ремня, особенно после монтажа двигателя, посмотрите, не задевает ли он за детали воздухозаборных кожу­хов (на ЗАЗ-968М). При этом нужно смотреть обязательно при работающем двигателе, так как ремень в движении колеблется. У нас, например, по недосмотру стерлись внешние кромки ремня, которые, как оказалось, доходили до краев окна горизонтальной пластины кожуха. Пришлось пропилить овальные отверстия в пластине и немного сместить ее по ступеньке задка.

Нам неудобно говорить об очевидных проверках, но тем не менее при покупке нового ЗАЗ-968М мы, например, просмотрели, что ремень входит в ручей шкива боком, опираясь о него внешней и боковой сторонами. Когда же мы это обнаружили, то первая мысль была — не может быть. Оказывается, может.

Вообще, что касается ремня и вентилятора, то на ЗАЗ-968 и ЗАЗ-968А они всегда на виду и какие-то изменения сразу замечаешь. На ЗАЗ-968М все это закрыто, поэтому надо взять за правило время от времени снимать кожуха и осматривать переднюю часть двигателя.
