09 Уход и техобслуживание

Предохранители

09

``

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

239

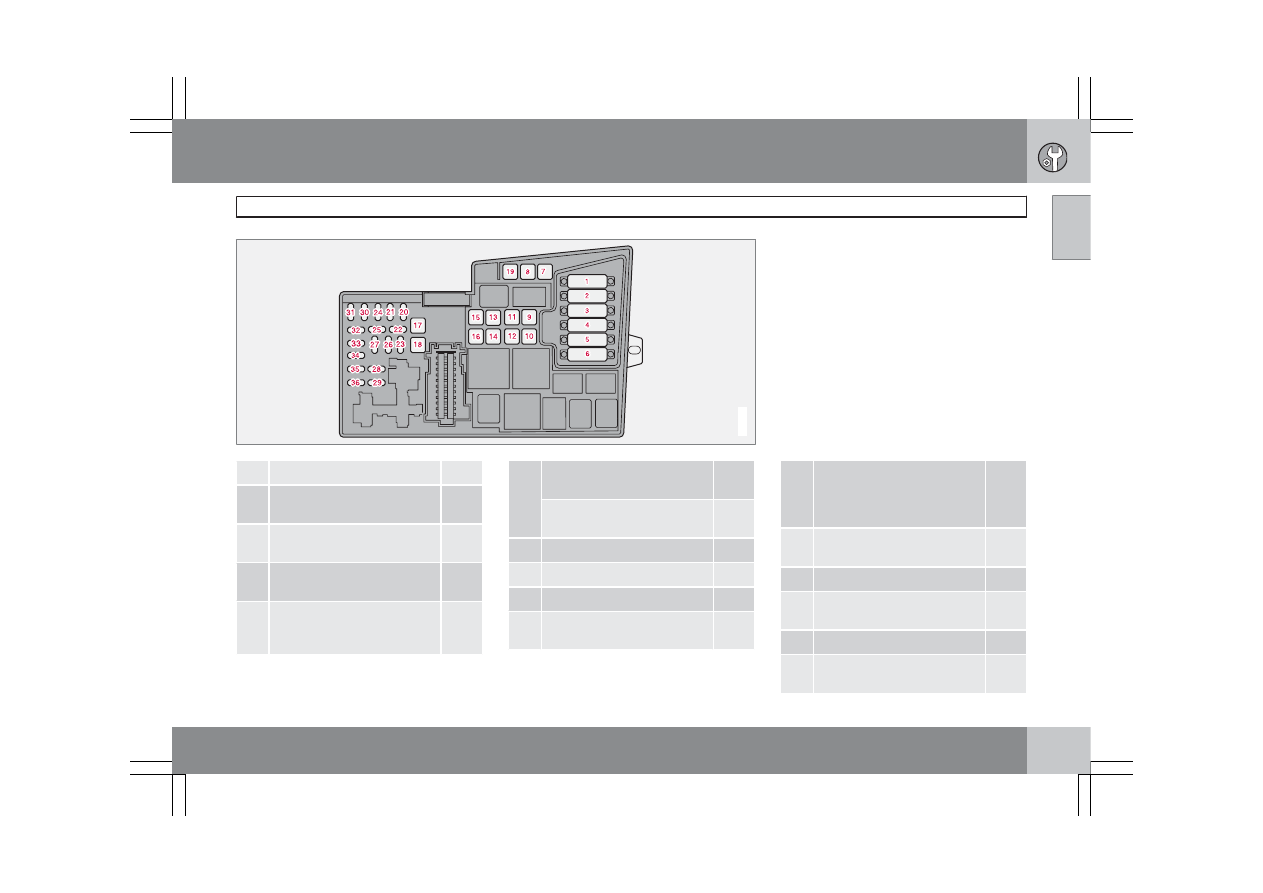

G020250

1.

Вентилятор радиатора

50 A

2.

Сервоуправление (за
исключ. двигателя 1,6 л)

80 A

3.

Питание блока предохрани-
телей в салоне

60 A

4.

Питание блока предохрани-
телей в салоне

60 A

5.

Элемент климатической
установки, дополнительный
отопитель PTC*

80 A

6.

Свечи накаливания (4-цил.
дизель)

60 A

Свечи накаливания (5-цил.
дизель)

70 A

7.

Насос ABS

30 A

8.

Клапаны ABS

20 A

9.

Функции двигателя

30 A

10.

Вентилятор климатической
установки

40 A

11.

Очистители фар, крыша с
электроприводом, отделе-
ние для хранения с замком и
люк для лыж

20 A

12.

Питание электрообогревае-
мого заднего стекла

30 A

13.

Реле стартера

30 A

14.

Проводка буксирного
устройства*

40 A

15.

Крыша с электроприводом

30 A

16.

Питание развлекательной
системы

40 A

09 Уход и техобслуживание

Предохранители

09

240

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

17.

Очиститель ветрового
стекла

30 A

18.

Питание блока предохрани-
телей в салоне

40 A

19.

Резервное гнездо

-

20.

Звуковой сигнал

15 A

21.

Дополнительный топлив-
ный отопитель, отопитель
салона*

20 A

22.

Subwoofer

25 A

23.

Модуль управления двига-
телем ECM (5-цил. бензин),
трансмиссия (TCM) (5-цил.
автомат.)

10 A

Трансмиссия (TCM) (4-цил.
автомат.)

15 A

24.

Топливный фильтр с элек-
трообогревом, элемент РТС
маслоуловителя (5-цил.
дизель)

20 A

25.

Резервное гнездо

-

26.

Замок запуска

15 A

27.

Компрессор кондициониро-
вания воздуха

10 A

28.

Резервное гнездо

-

29.

Противотуманный свет,
впереди

15 A

30.

Модуль управления двига-
телем ЕСМ (4-цил. бензин)

3 A

31.

Регулятор напряжения, 4-
цил.

10 A

32.

Форсунки (бензин), расхо-
домер воздуха и турбокон-
троль (5-цил. дизель)

10 A

33.

Лямбда-зонд, вакуумный
насос (бензин), модуль
управления двигателем (5-
цил. дизель), обогреватель
фильтра дизельного топ-
лива (4-цил. дизель)

20 A

34.

Реле давления климатиче-
ской установки (5-цил.),
катушки зажигания (бензин),
свечи накаливания и
очистка отработанных
газов EGR (5-цил. дизель),
топливный насос (4-цил.
дизель)

10 A

35.

Датчик двигателя клапанов,
катушка реле кондициони-
рования воздуха PTC-эле-
мент маслоуловителя (бен-
зин), модуль управления
двигателем ЕСМ (5-цил.
дизель), бачок поглощения
(бензин), расходомер воз-
духа MAF (5-цил. бензин, 4-
цил. дизель), турбоконтроль
и EGR очистка отработав-
ших газов (4-цил. дизель)

15 A

36.

Модуль управления двига-
телем ЕСМ (за исключ. 5-
цил. дизель, датчик педали
газа, лямбда-зонд (5-цил.
дизель))

10 A

09 Уход и техобслуживание

Предохранители

09

``

241

Блок реле/предохранителей в салоне

G020601

В блоке находятся 50 гнезд предохраните-
лей. Предохранители находятся под отде-
лением для перчаток. Там же предусмот-
рены гнезды для резервных предохраните-
лей. Инструмент для замены предохраните-
лей находится в блоке реле/предохраните-
лей в двигательном отсеке, см. стр. 238.

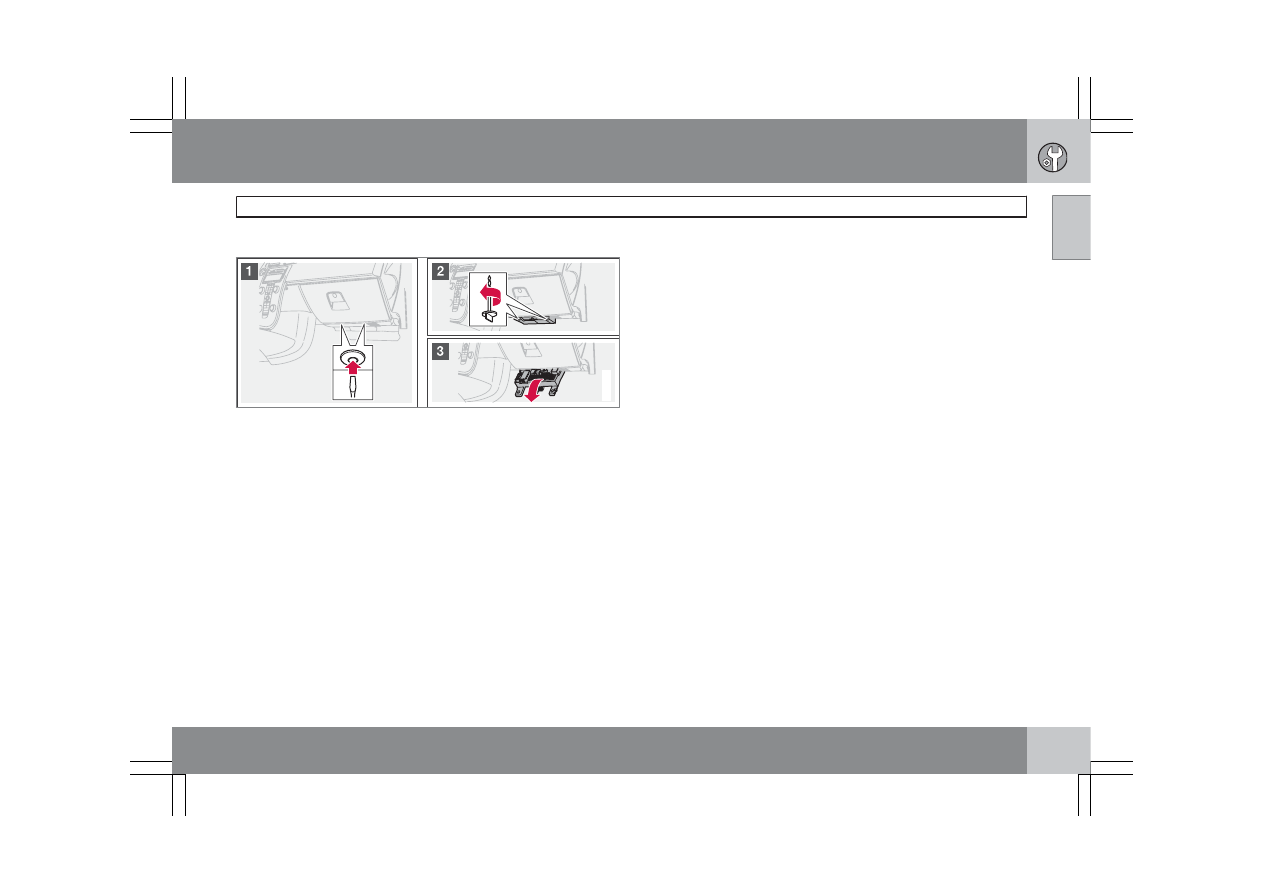

Замена предохранителей

1.

Снимите внутреннюю обивку, закры-
вающую блок предохранителей, утопив
сначала центральный штифт примерно
на один см в крепежном пистоне (1),
затем выньте пистон.

2.

Поворотом против часовой стрелки сни-
мите оба барашковых винта (2) (удержи-
вающих блок предохранителей).

3.

Наполовину опустите блок предохрани-
телей (3). Вытяните его в направлении
кресла до упора. Полностью опустите
его. Блок предохранителей можно снять
полностью.

4.

Уберите блок предохранителей в обрат-
ном порядке.

5.

Полностью выньте центральный штифт
из крепежного пистона, закрепите при
помощи крепежного пистона облицовку
и вдавите штифт обратно в крепежный
пистон. Крепежный пистон расшир-
яется и удерживает облицовку на месте.

09 Уход и техобслуживание

Предохранители

09

242

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

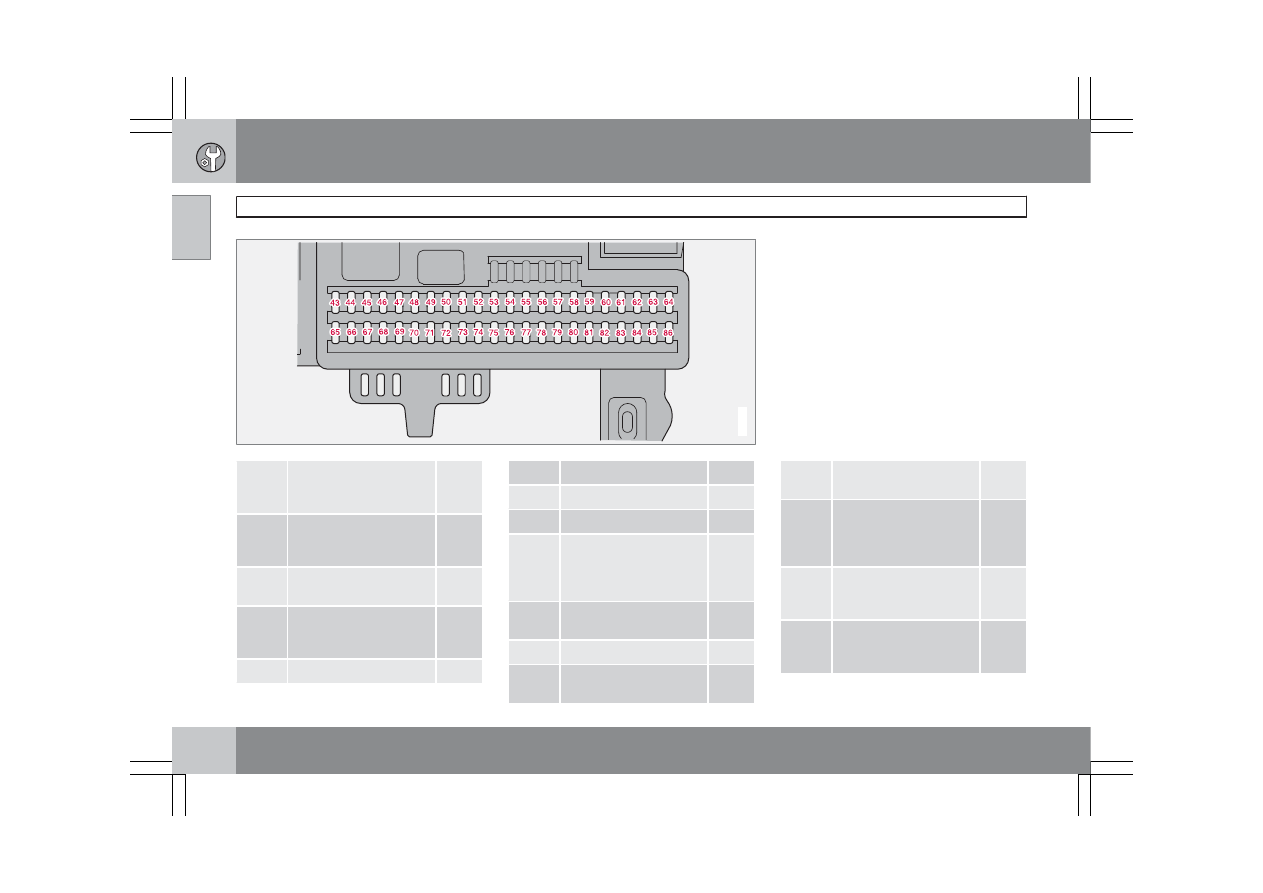

G020246

43.

Телефон, Звуковоспро-
изведение, RTI*,
Bluetooth*

15 A

44.

Система SRS, модуль
управления двигателем
ЕСМ (5-цил.)

10 A

45.

Электрическое гнездо в
салоне

15 A

46.

Освещение салона,
перчаточного ящика и
порогов

5 A

47.

Освещение салона

5 A

48.

Омыватель

15 A

49.

Система SRS

10 A

50.

Резервное гнездо

-

51.

Дополнительный ото-
питель салона, реле
топливного фильтра
электрообогрев

10 A

52.

Модуль трансмиссии
(ТСМ), система ABS

5 A

53.

Сервоусилитель руля

10 A

54.

Помощь при парковке,
ксенон*

10 A

55.

Модуль управления
системы Keyless

20 A

56.

Модуль управления
пульта дистанционного
управления, Модуль
управления сирены

10 A

57.

Диагностическая
розетка, контакт стоп-
сигналов

15 A

58.

Дальний свет справа,
катушка реле дополни-
тельного света

7,5 A
