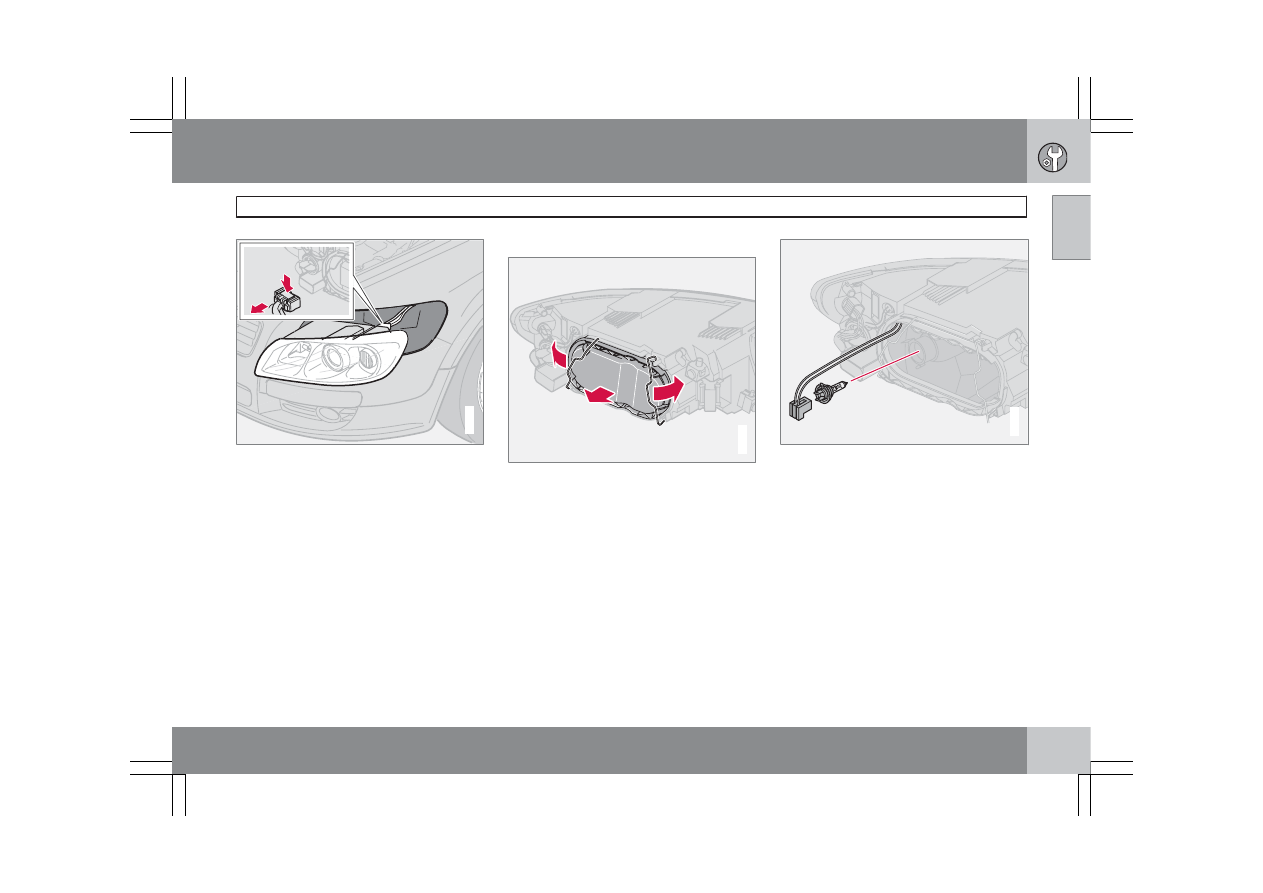

09 Уход и техобслуживание

Замена ламп накаливания

09

``

231

4

G007612

5.

Извлеките корпус фары и положите его
на мягкую поверхность, чтобы не повре-
дить рассеиватель.

Установка на место корпуса фары

1.

Подсоедините разъем и установите кор-
пус лампы и стопорный палец на место.
Убедитесь, что стопорный палец уто-
плен в правильном положении.

2.

Проверьте освещение.

Не включайте освещение и не вставляйте
дистанционный ключ в замок зажигания,
пока корпус фары не будет подсоединен и
надежно закреплен на своем месте.

Ближний свет

G020255

Снятие защитной крышки и лампы
накаливания:

1.

Снимите корпус лампы в сборе.

2.

Отведите защелки и снимите крышку.

3.

Освободите пружинный зажим крепле-
ния лампы накаливания. Сначала отож-
мите влево, чтобы пружинный зажим
освободился, а затем наружу и вниз.

4.

Выньте лампу накаливания.

5.

Установите корпус лампы на место.

G007339

Установка на место новой лампы

1.

Установите новую лампу накаливания.
Она может фиксироваться только в
одном положении.

2.

Отожмите пружинный зажим внутрь/
вверх, а затем немного вправо, чтобы
закрепить его на месте.

3.

Вдавите на место разъем.

4.

Установите на место пластмассовую
крышку.

5.

Установите корпус лампы на место.

09 Уход и техобслуживание

Замена ламп накаливания

09

232

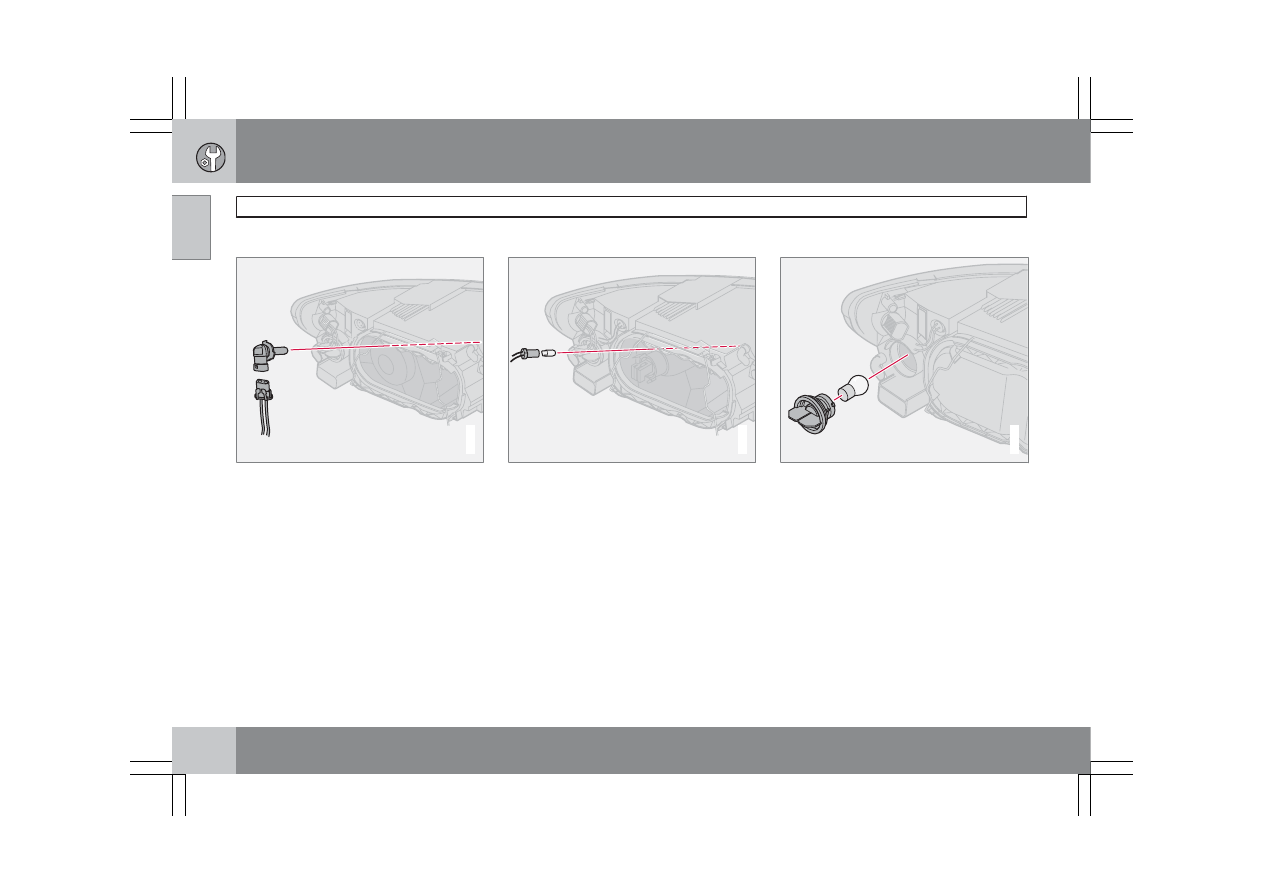

Дальний свет

G007338

1.

Снимите корпус лампы в сборе.

2.

Левая фара:

поверните держатель лампы против
часовой стрелки.

Правая фара:

поверните держатель лампы по часовой
стрелке.

3.

Выньте держатель лампы и замените
лампу.

4.

Установите держатель лампы на место.
Он может фиксироваться только в
одном положении.

5.

Установите корпус лампы на место.

Габаритный/стояночный свет

G007392

1.

Выньте держатель лампы щипцами. Не
вынимайте держатель лампы, потянув
за провод.

2.

Замените лампу накаливания.

3.

Вдавите на место держатель лампы. Он
может фиксироваться только в одном
положении.

Мигающие сигналы

G007393

1.

Выньте держатель лампы, повернув
против часовой стрелки.

2.

Вдавите лампу внутрь, поверните про-
тив часовой стрелки и выньте из держа-
теля.

3.

Поставьте новую лампу и установите
держатель с лампой в корпус фонаря.

09 Уход и техобслуживание

Замена ламп накаливания

09

``

233

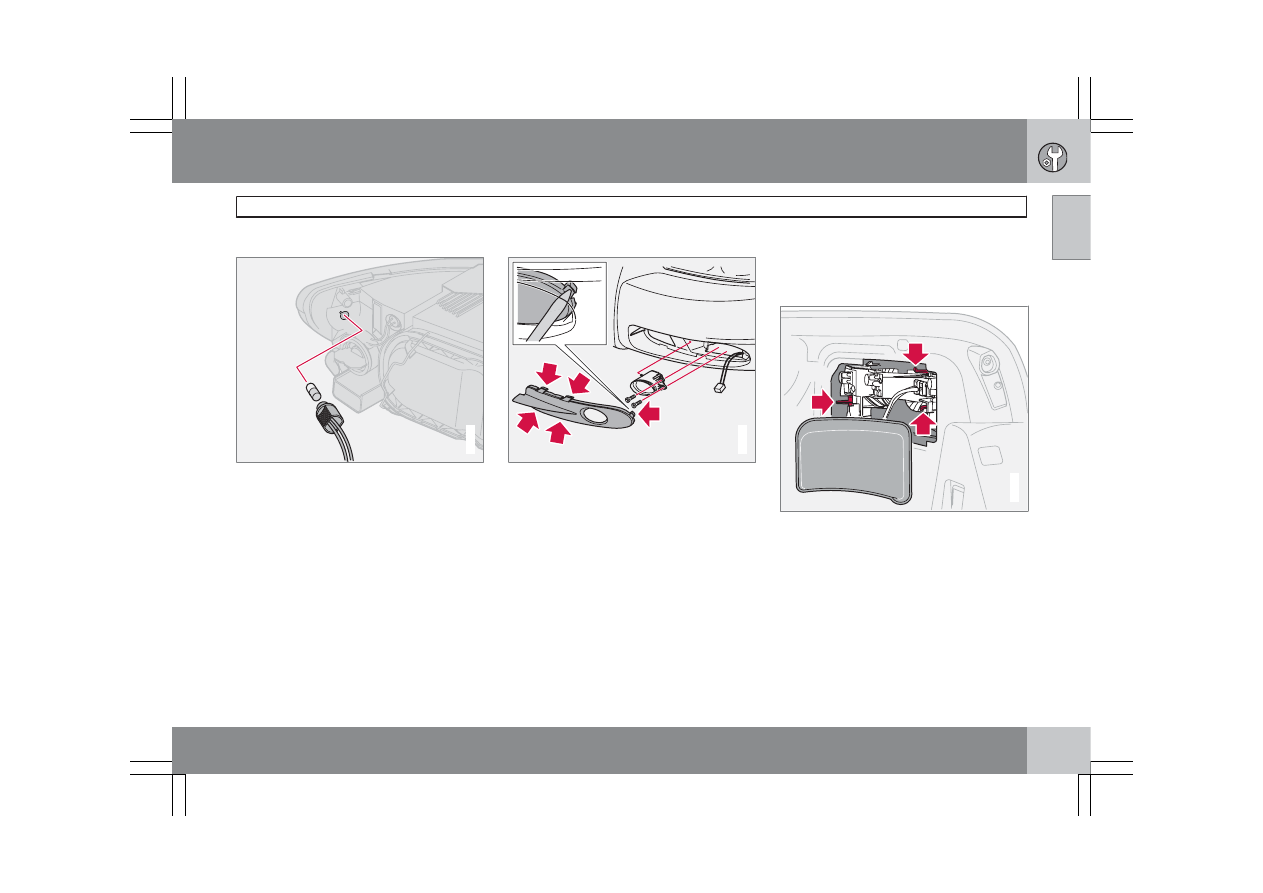

Боковые габаритные фонари

G007394

1.

Поверните держатель лампы против
часовой стрелки, выньте его и замените
лампу накаливания.

2.

Установите держатель лампы на место.
Она может фиксироваться только в
одном положении.

Противотуманные фары

G021046

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Снимите панель вокруг корпуса фары.

3.

Выверните два торцевых винта корпуса
фары и выньте его.

4.

Отсоедините разъем от лампы накали-
вания.

5.

Поверните лампу накаливания против
часовой стрелки и выньте ее.

6.

Вставьте новую лампу накаливания и
поверните по часовой стрелке.

7.

Подсоедините разъем к лампе накали-
вания.

8.

Закрепите корпус фары винтами и вда-
вите на место панель.

Снятие держателя лампы

G020963

Все лампы заднего комбинированного
фонаря заменяются из багажного отделе-
ния.

±

Выключите освещение и поверните
дистанционный ключ в положение 0.

09 Уход и техобслуживание

Замена ламп накаливания

09

234

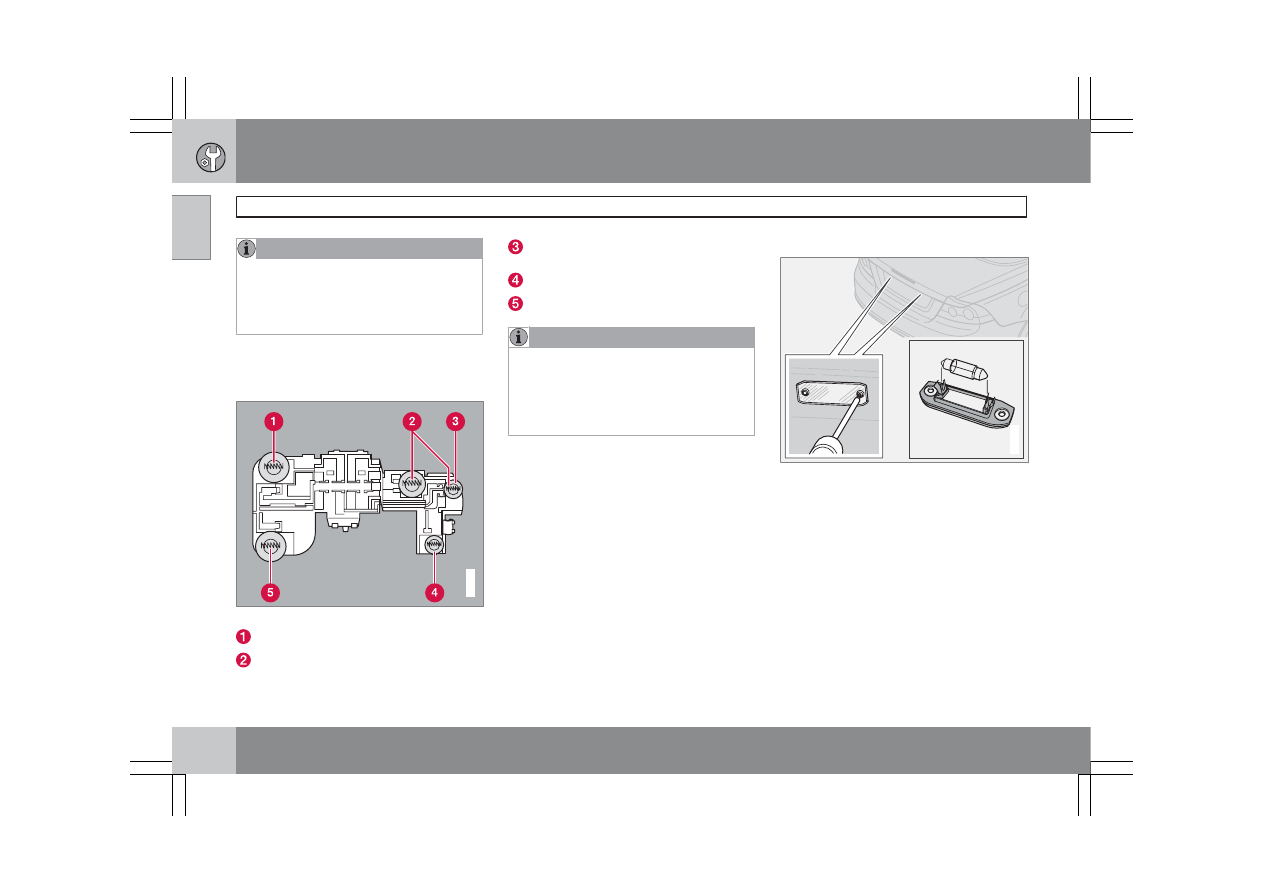

ВНИМАНИЕ

Если сообщение о неисправности сохра-
няется после замены неисправной
лампы, мы рекомендуем обратиться на
официальную станцию техобслужива-
ния Volvo.

Расположение ламп в заднем
комбинированном фонаре

G020964

Держатель лампы.

Тормозной фонарь

Габаритный/стояночный свет

Задний противотуманный фонарь (с
одной стороны)

Мигающие сигналы

Фонарь заднего хода

ВНИМАНИЕ

Лампа заднего противотуманного света
имеется только в одной задней комби-
фаре – в левом фонаре в автомобилях с
левосторонним управлением и в правом
в автомобилях с правосторонним управ-
лением.

Освещение номерного знака

G020965

1.

Выключите освещение и поверните
дистанционный ключ в положение 0.

2.

Отверткой открутите винты.

3.

Осторожно снимите плафон.

4.

Замените лампу.

5.

Установите на место плафон и закре-
пите винтами.
