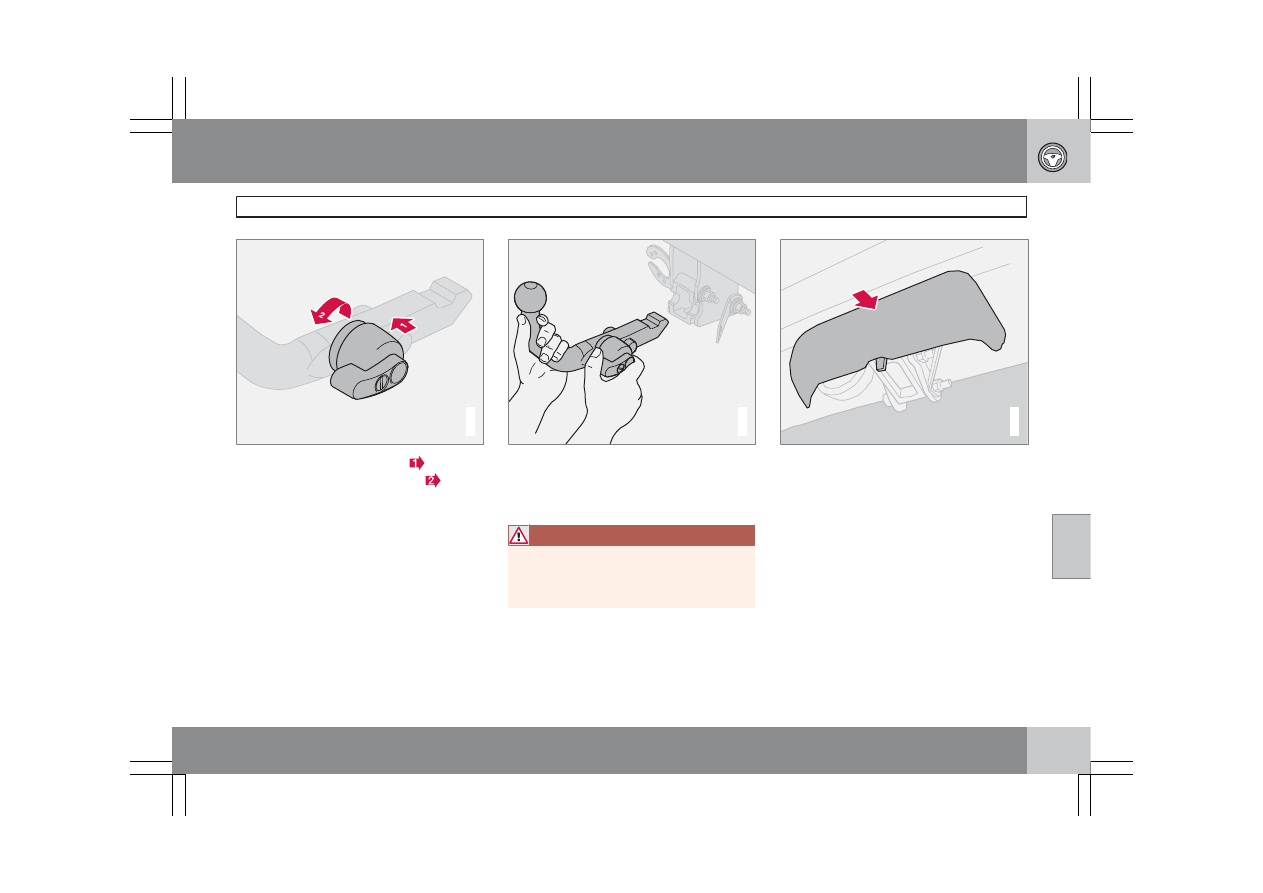

Установка шарового устройства

G017317

1.

Снимите защитную крышку, надавив
сначала на фиксатор,

 а затем потя-

нув крышку назад

.

G020301

2.

Повернув ключ по часовой стрелке, убе-
дитесь, что механизм находится в неза-
пертом положении.

G020302

3.

Убедитесь, что индикаторное окошко (3)
окрашено в красный цвет. Если в окошке
красный цвет отсутствует, нажмите

 и

поверните стопорную ручку против
часовой стрелки

 до щелчка.

06 Запуск двигателя и вождение

Съемный буксирный крюк*

06

``

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

181

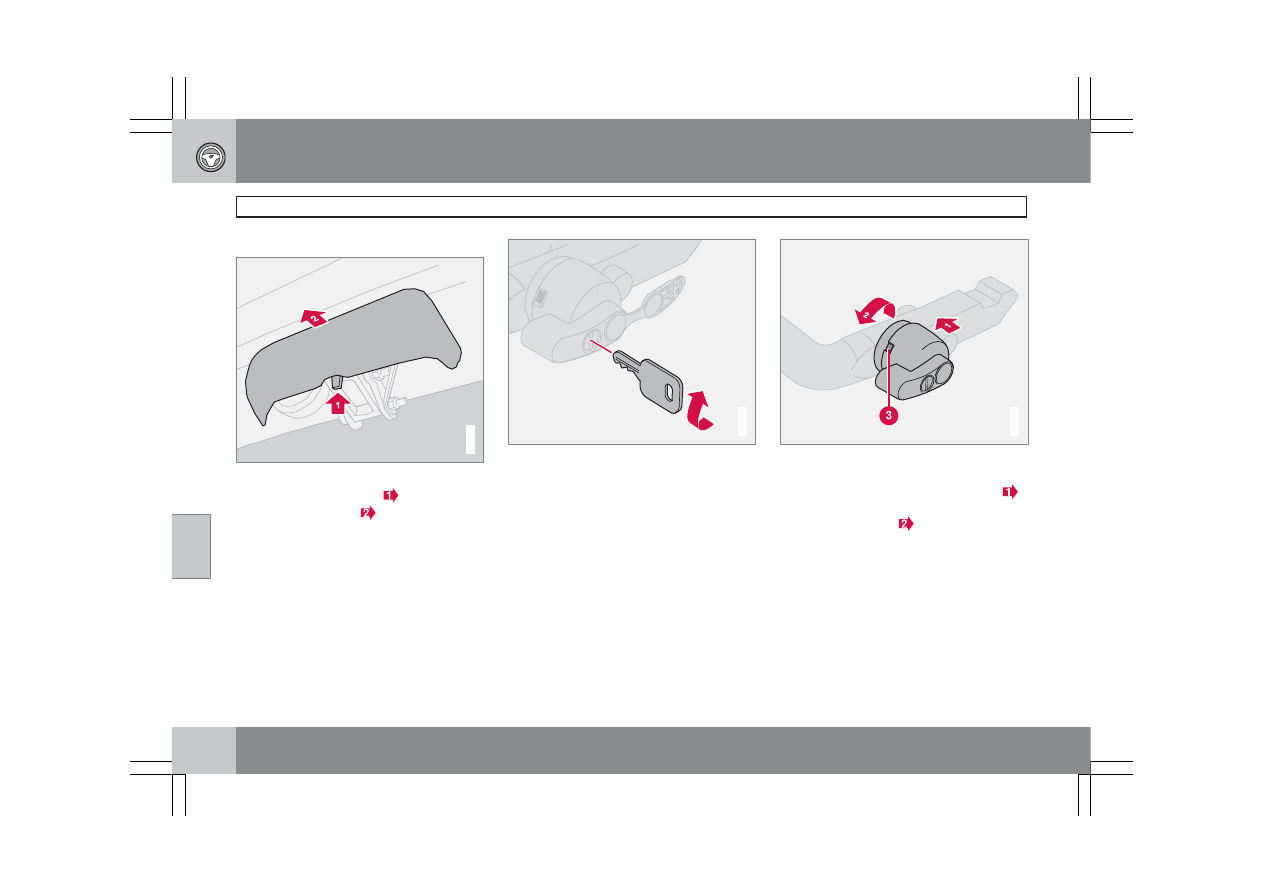

G020304

4.

Вставьте и вдавите шаровое устройство
до щелчка.

G020306

5.

Убедитесь, что индикатор в окошке
имеет зеленый цвет.

G020307

6.

Поверните ключ против часовой
стрелки в запертое положение. Выньте
ключ из замка.

06 Запуск двигателя и вождение

Съемный буксирный крюк*

06

182

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

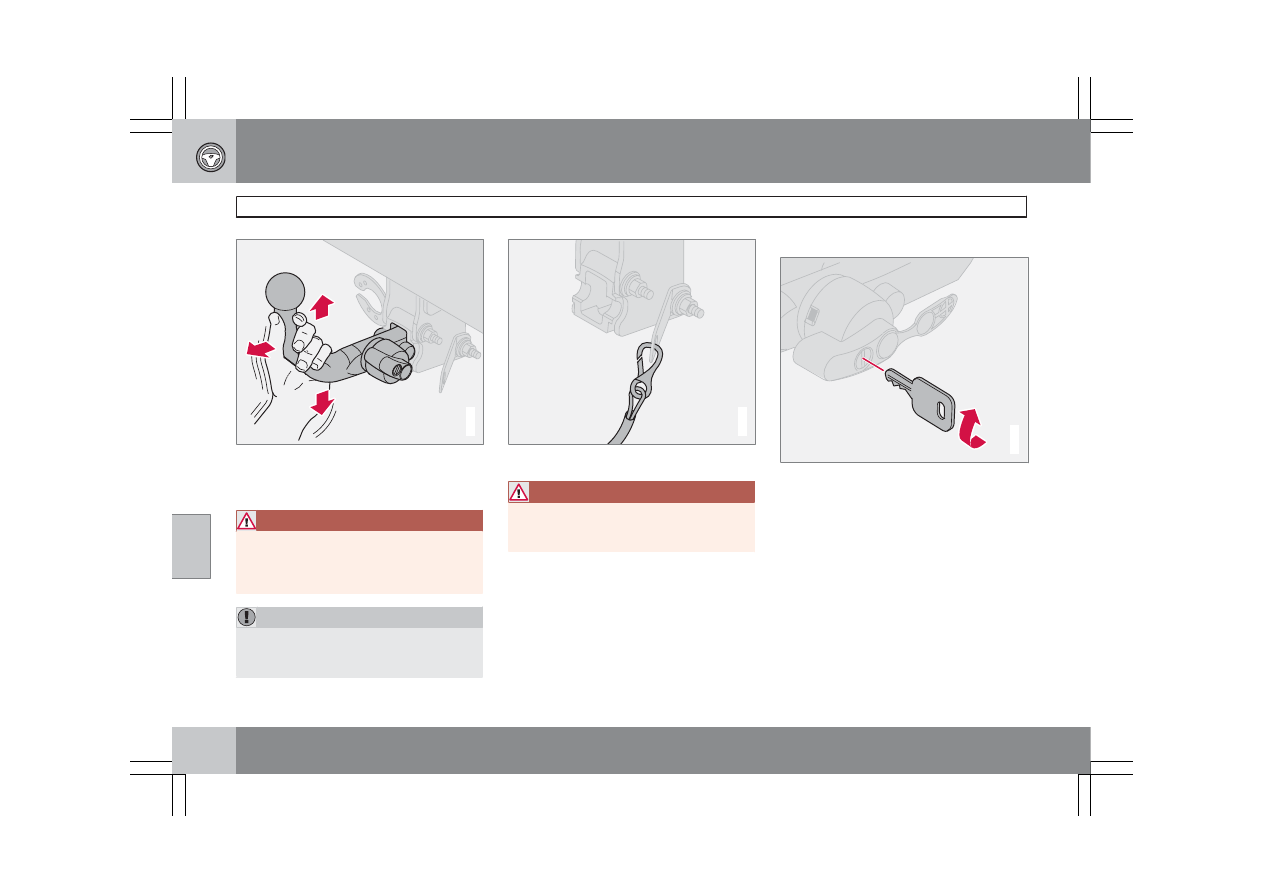

G020309

7.

Убедитесь, что шаровое устройство
зафиксировано, подергав вверх, вниз и
назад.

ПРЕДОСТЕРЕЖЕНИЕ

Если шаровое устройство установлено
неправильно, его следует снять и вновь
установить в соответствии с указанными
ранее этапами.

ВАЖНО

Нанесите смазку только на собственно
сцепной шар, остальные части должны
быть чистыми и сухими.

G020310

8.

Страховочный трос.

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что страховочный трос при-
цепа закреплен в предназначенном для
него месте.

Снятие шарового устройства

G020301

1.

Вставьте ключ и поверните по часовой
стрелке да незапертого положения.

06 Запуск двигателя и вождение

Съемный буксирный крюк*

06

*

Опция/дополнительное оборудование, дополнительную информацию см. Введение.

183

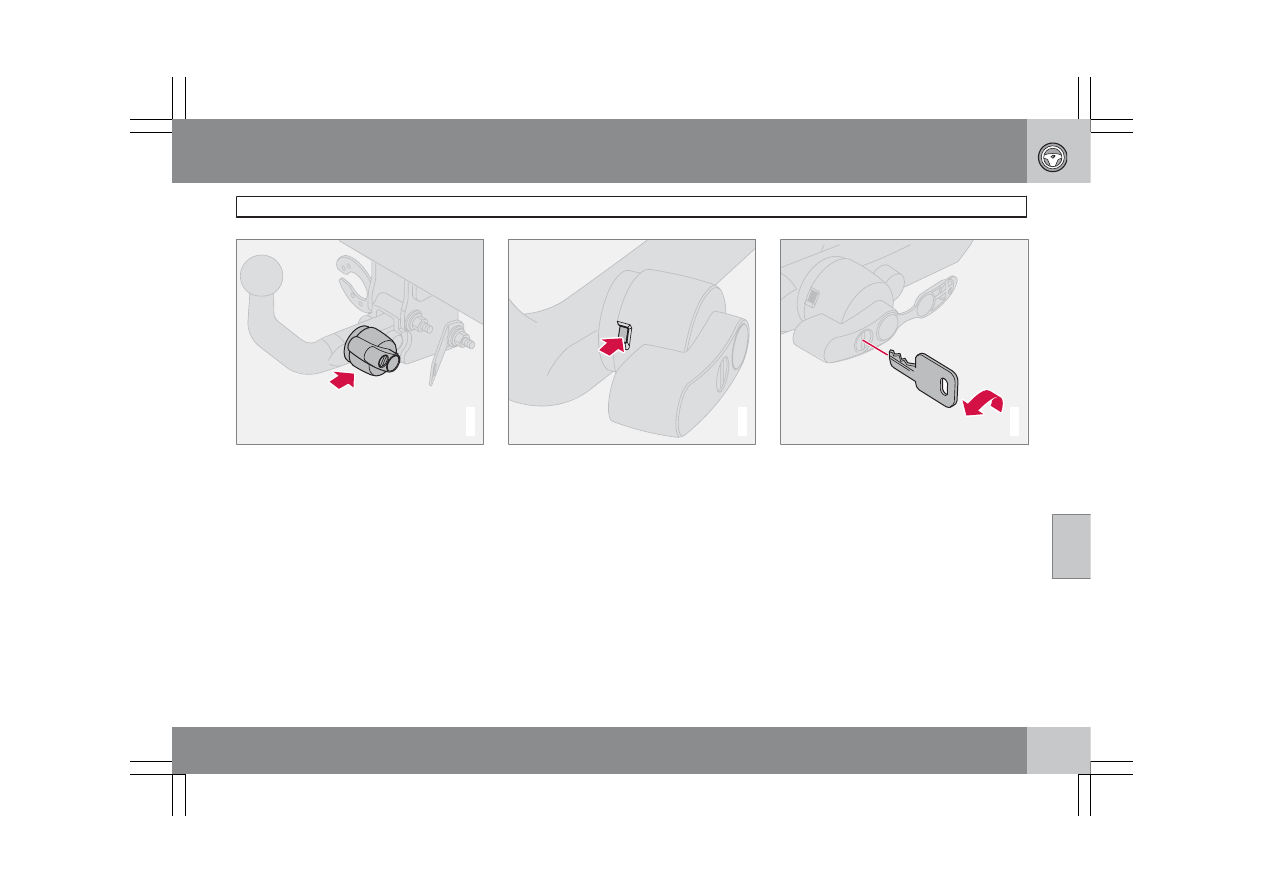

G020312

2.

Нажмите стопорную ручку

 и повер-

ните против часовой стрелки

 до

щелчка.

G020314

3.

Поверните вниз до упора стопорную
ручку и, удерживая ее, одновременно
выньте шаровое устройство назад и
вверх.

ПРЕДОСТЕРЕЖЕНИЕ

При хранении съемного шарового
устройства буксирного крюка в автомо-
биле его следует надежно закреплять,
см. стр. 178.

G017318

4.

Задвиньте защитную крышку.
