Volkswagen Passat (2015 year). Instruction - part 1



Front view

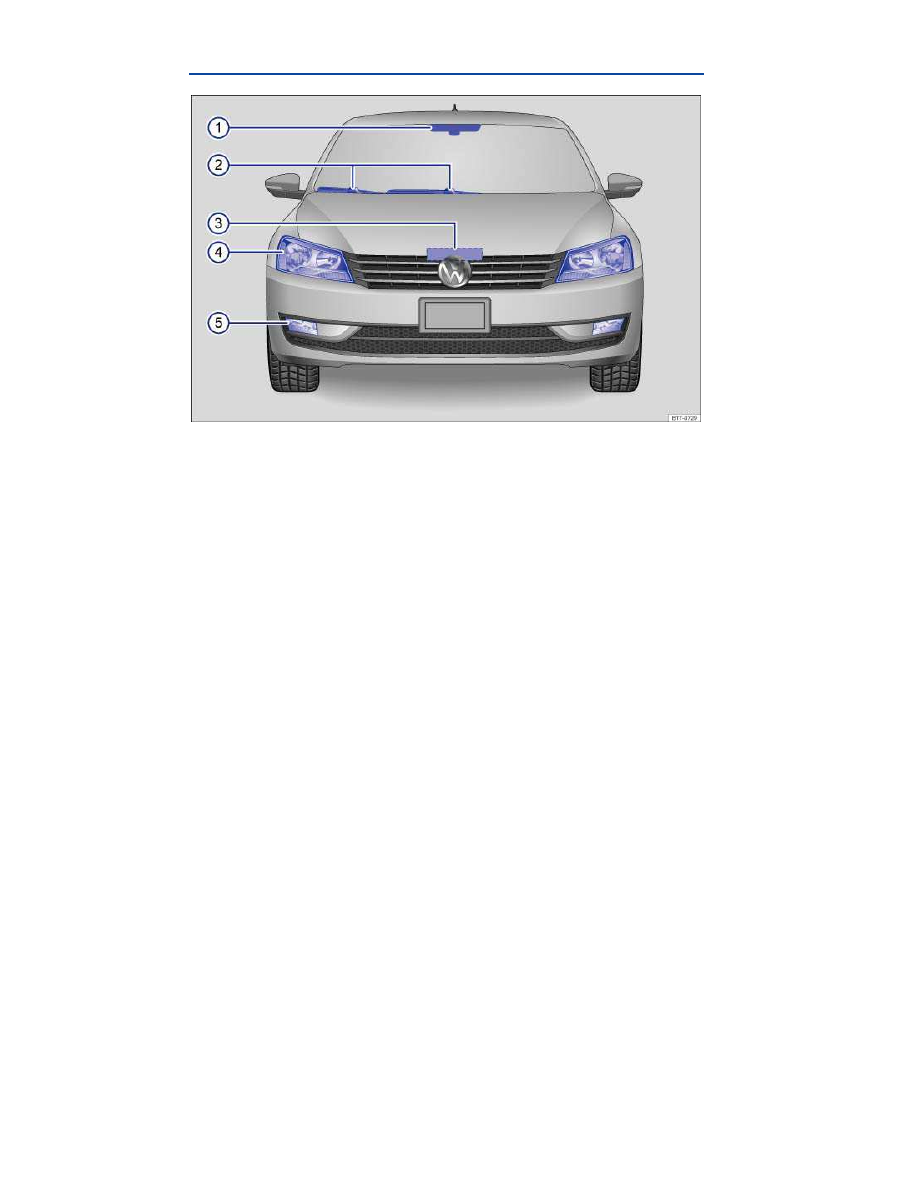

Fig. 2 Vehicle front overview.

Key to

fig. 2

:

(1)



Inside mirror with sensor on mirror base for:
–  Low-light sensor
–  Rain sensor

(2)



Windshield wipers

(3)



Engine hood release

(4)



Headlights (on both left and right)

(5)



Fog lights / static cornering lights (on both left and right)



Rear view

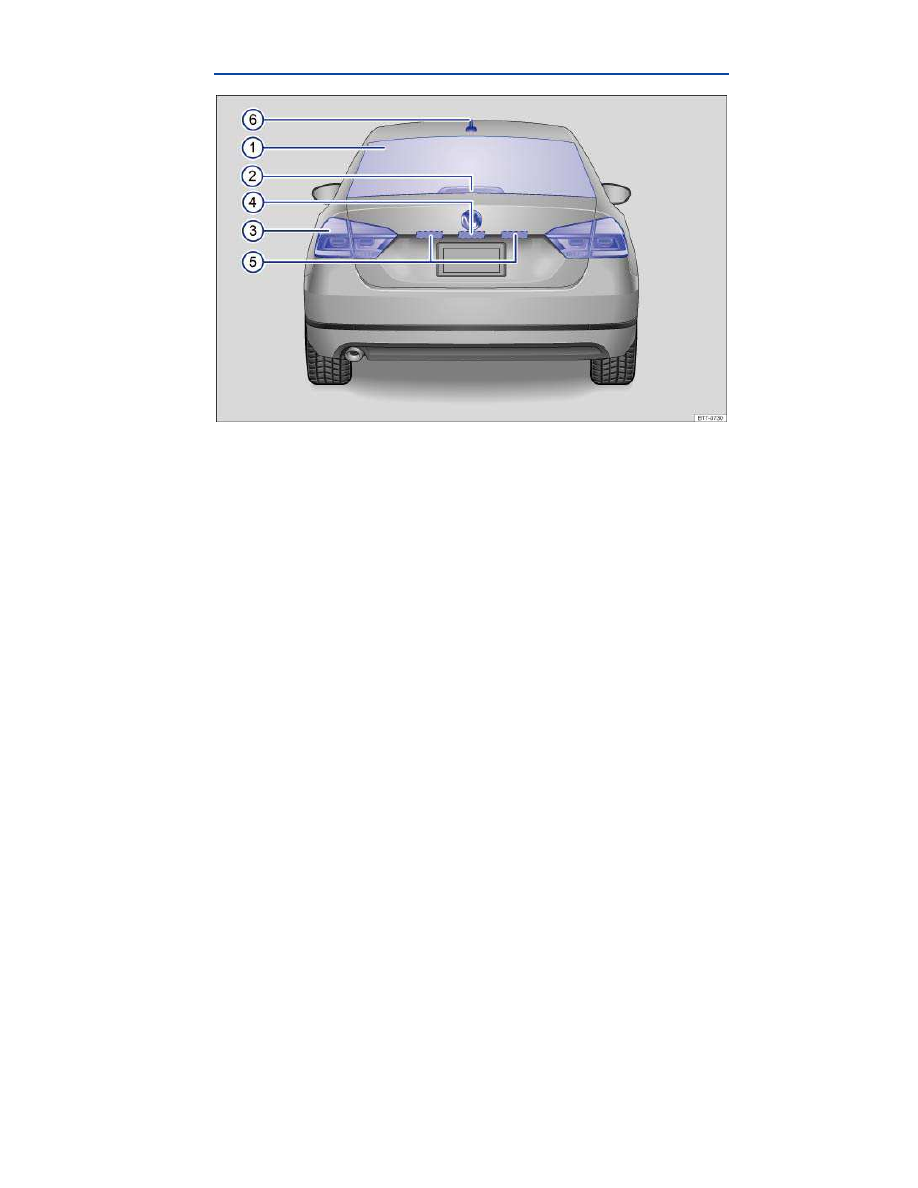

Fig. 3 Vehicle rear overview.

Key to

fig. 3

:

(1)



Rear window:
–  Rear window defroster

(2)



High-mounted brake light

(3)



Taillights (on both left and right)

(4)



Luggage compartment release

(5)



License plate lights

(6)



Roof antenna



Driver door overview

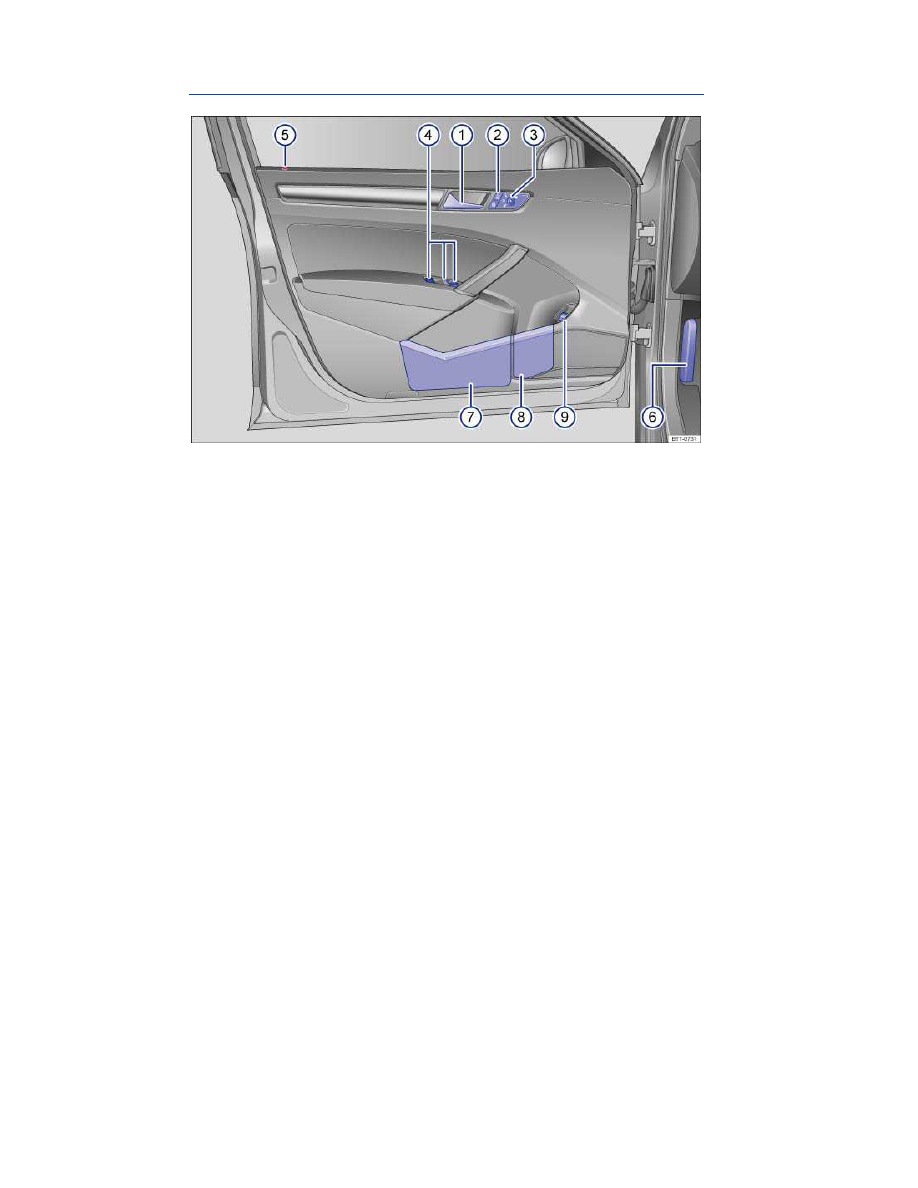

Fig. 4 Overview of controls in the driver door.

Key to

fig. 4

:

(1)



Door handle

(2)



Power locking switch for locking and unlocking the vehicle

(3)



Knob for adjusting the outside mirror:
–  Adjusting outside mirrors
–  Outside mirror heating

(4)



Switches for operating the power windows:
–  Power windows
–  Safety switch for rear power windows



(5)



Indicator for power locking system

(6)



Lever for releasing the engine hood

(7)



Storage compartment

(8)



Bottle holder

(9)



Luggage compartment release switch





Driver side overview

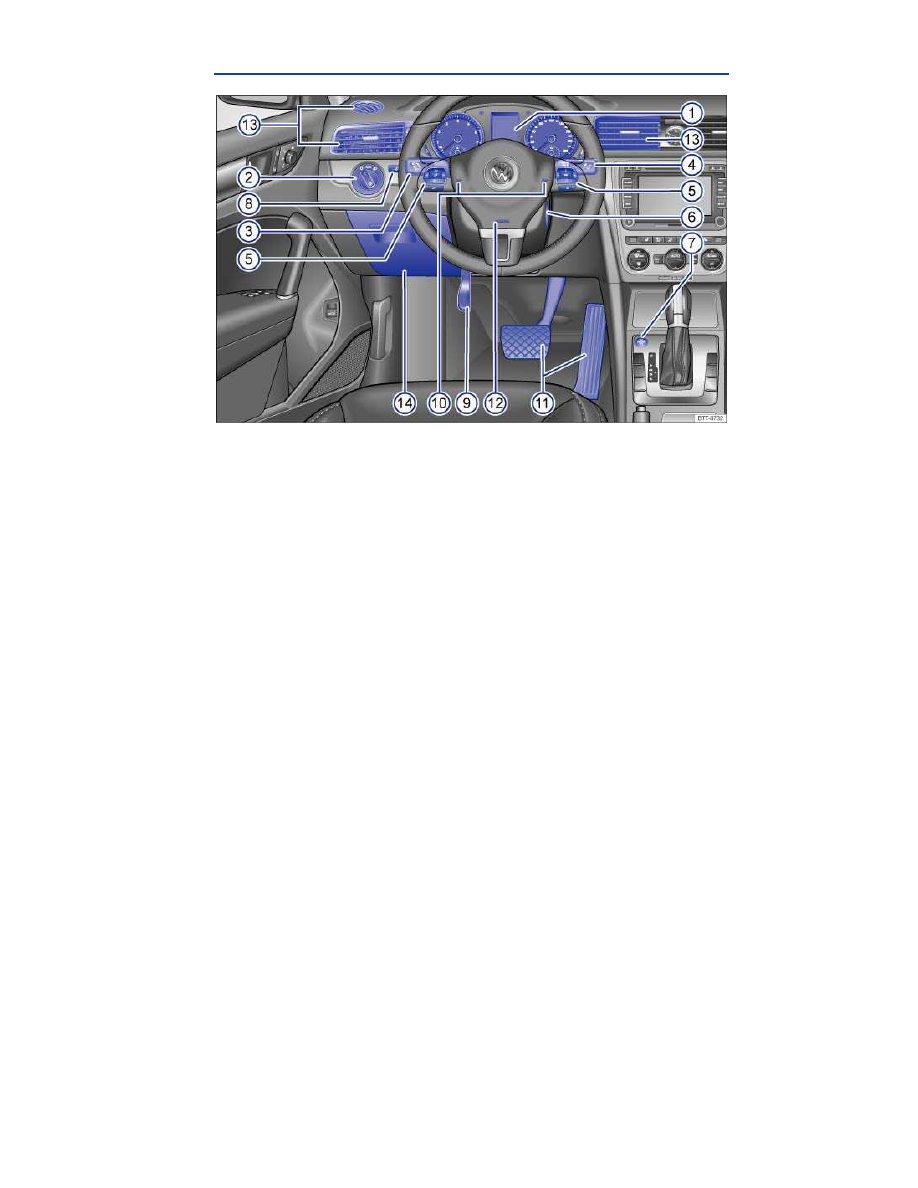

Fig. 5 Driver side overview.

Key to

fig. 5

:

(1)



Instrument cluster:
–  Instruments
–  Display
–  Warning and indicator lights

(2)



Headlight switch
–  Off position - -
–  Automatic headlights -

-

–  Parking lights

 (if applicable)

–  Low beams



–  Fog lights   (if applicable)

(3)



Lever for
–  High beams



–  Headlight flasher



–  Turn signals



–  Cruise Control   –

 –

 –

/+ –

/-

(4)



Windshield wiper and washer lever
–  Windshield wiper

 –

–



–  Intermittent operation for windshield wipers



–  “One-tap wiping”  x
–  Windshield wiper



–  Automatic wipe/wash for windshield
–  Lever with buttons for the Volkswagen Information System (Basic version)

- ,  /



(5)



Multi-function steering wheel controls



–  Volume setting for radio, navigation system notifications, or telephone calls (if applicable)



 –



–  Mute switching for radio or activation of voice control (if applicable)



–  Display Phone main menu or accept telephone calls
–  Audio, Navigation
–  Control switches for the Volkswagen Information System (Premium ver-

sion) #           ∃,  ,



(6)



Ignition switch (vehicles without Keyless Access with push button start)

(7)



Starter button (vehicles with Keyless Access with push button start)

(8)



Dimmer control for the instrument and switch illumination

(9)



Lever for adjustable steering wheel

(10)

  Horn (only works when the ignition is switched on)

(11)

  Pedals

(12)

  Driver front airbag

(13)

  Air vents



(14)

  Storage compartment



Upper center console

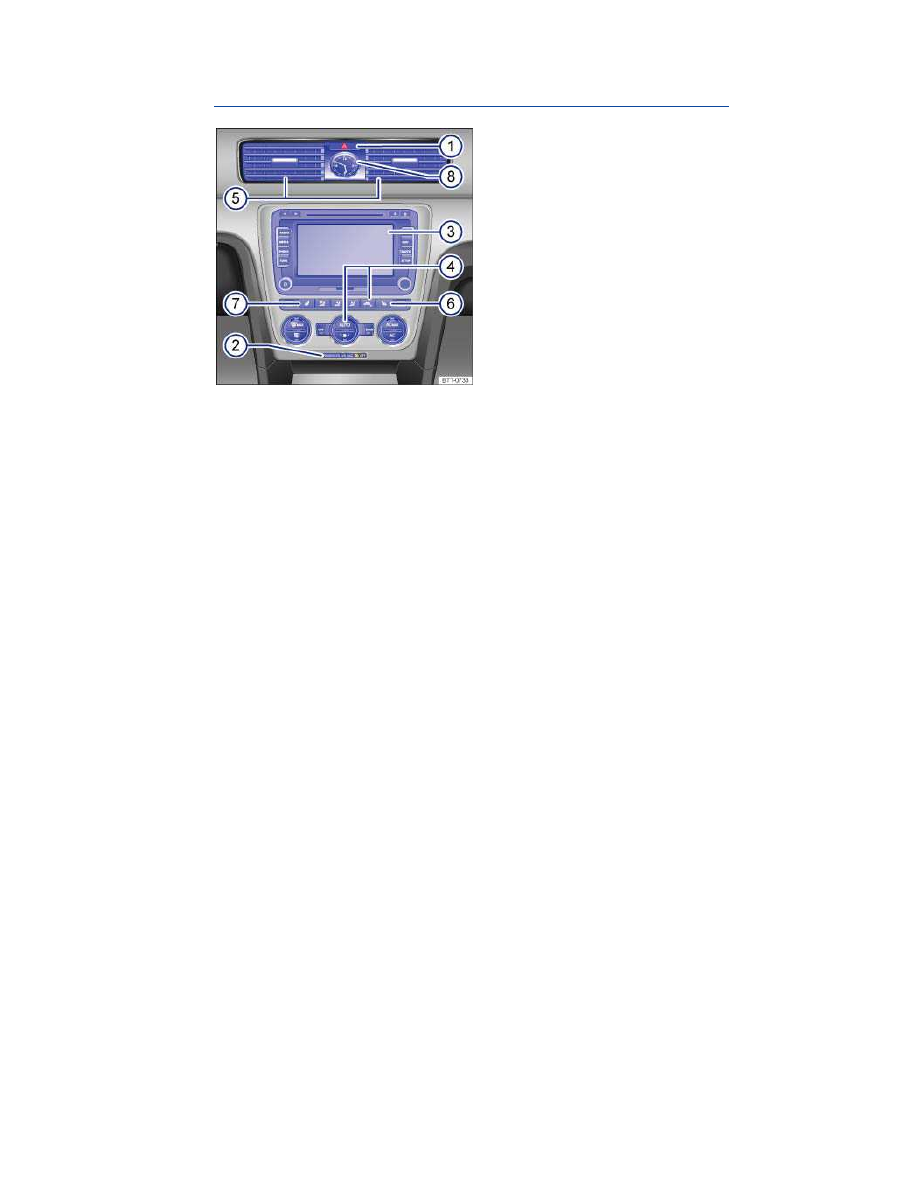

Fig. 6 Overview of the upper center console.

Key to

fig. 6

:

(1)



Switch for emergency flashers

(2)



PASSENGER AIR BAG

   light (front airbag for front seat passenger)

(3)



Radio or Radio & Navigation system (factory-installed)

⇒ Booklet

Radio

or

⇒ Booklet

Navigation system

(4)



Controls for:
–  Manual air conditioning
–  Climatronic

(5)



Air vents

(6)



Passenger seat heating switch

(7)



Driver seat heating switch

(8)



Analog clock



Lower center console

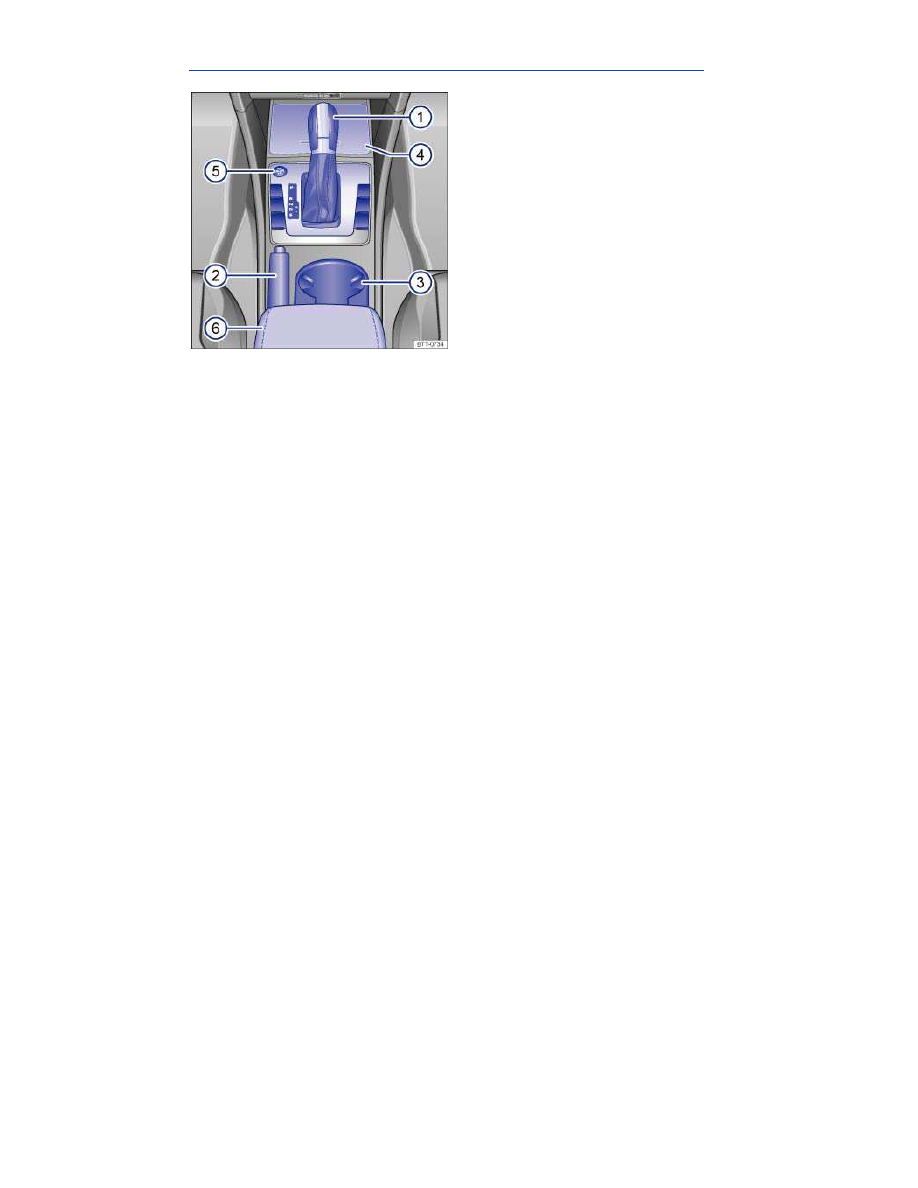

Fig. 7 Overview of the lower center console.

Key to

fig. 7

:

(1)



Lever for:
–  Manual transmission
–  Automatic transmission

(2)



Parking brake lever

(3)



Cup holder in the center console

(4)



Storage compartment:
–  with 12 Volt socket
–  or with cigarette lighter

(5)



Starter button for Keyless Access with push button start

(6)



Storage compartment in the center armrest:

–  Multimedia jack (MEDIA-IN)

⇒ Booklet

Radio or ⇒ Booklet Navigation system

–  with AUX-in jack

⇒ Booklet

Radio or ⇒ Booklet Navigation system

–  with 12 Volt socket
–  There may be a small removable tray at the back of the storage compartment.



Front passenger side overview



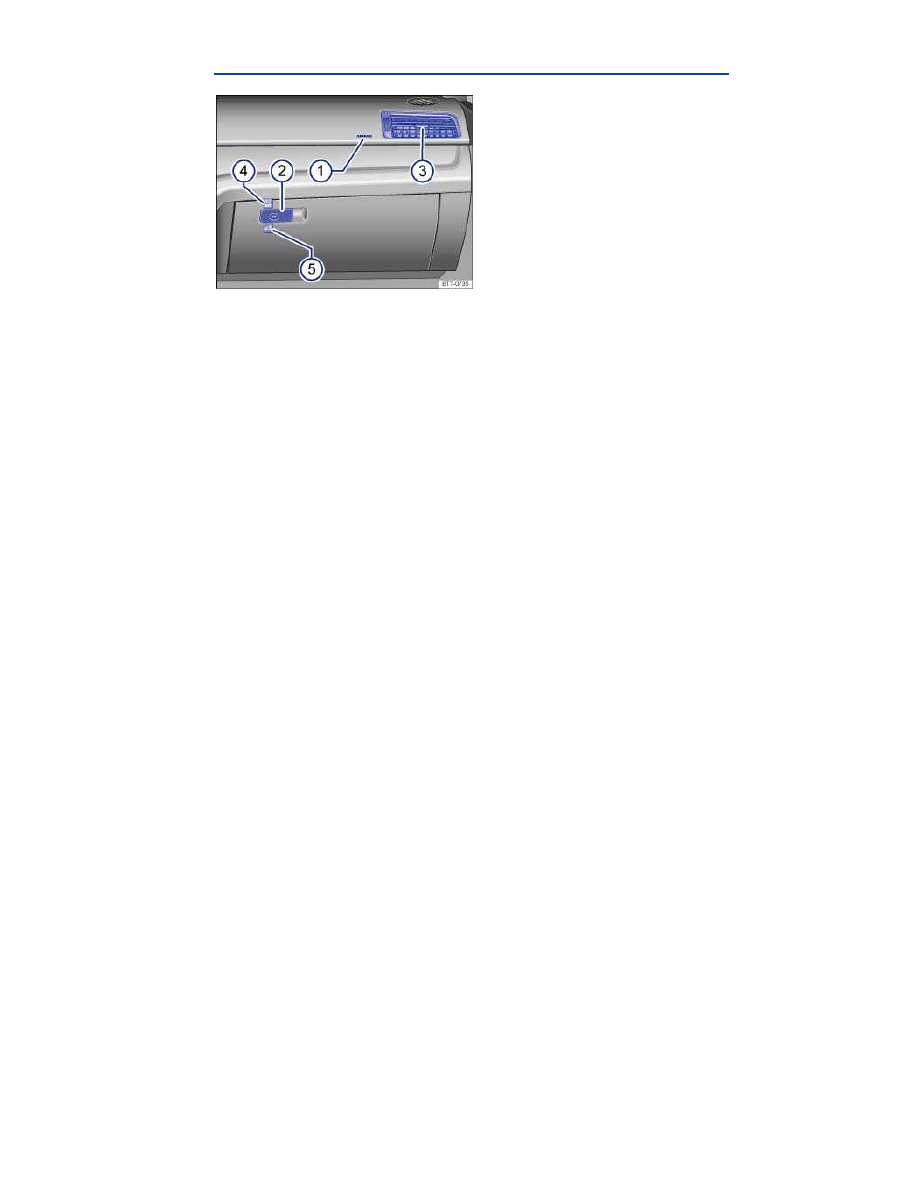

Fig. 8 Overview of the front passenger side.

Key to

fig. 8

:

(1)



Passenger front airbag location in the instrument panel (approximate)

(2)



Opening handle for the lockable glove compartment

(3)



Air vent



(4)



Inside the glove compartment: SET button for Tire Pressure Monitoring System



(5)



Inside the glove compartment: Button for Valet Parking feature



Symbols on the roof console and sun visor



Symbol

Meaning









Interior and reading lights





Power sunroof

•

 •

3-button module.for vehicles with Car-Net

TM



1   2   3

HomeLink

®

 Universal Transmitter







Instrument cluster

 Introduction

In this section you’ll find information about:

Instrument overview



Instrument overview



Displays



Displays



Displays



Compass



Service reminder display





More information:

  Warning and indicator lights
  Volkswagen Information System
  Display of the selected gears (automatic transmission)

  Service reminder information

⇒ Booklet

Warranty and Maintenance.

  WARNING

Driving on today's roads demands the full attention of the driver at all times. Driver distrac-
tion causes accidents, collisions and serious personal injury!

  Never use the buttons in the instrument cluster while driving.

Instrument overview



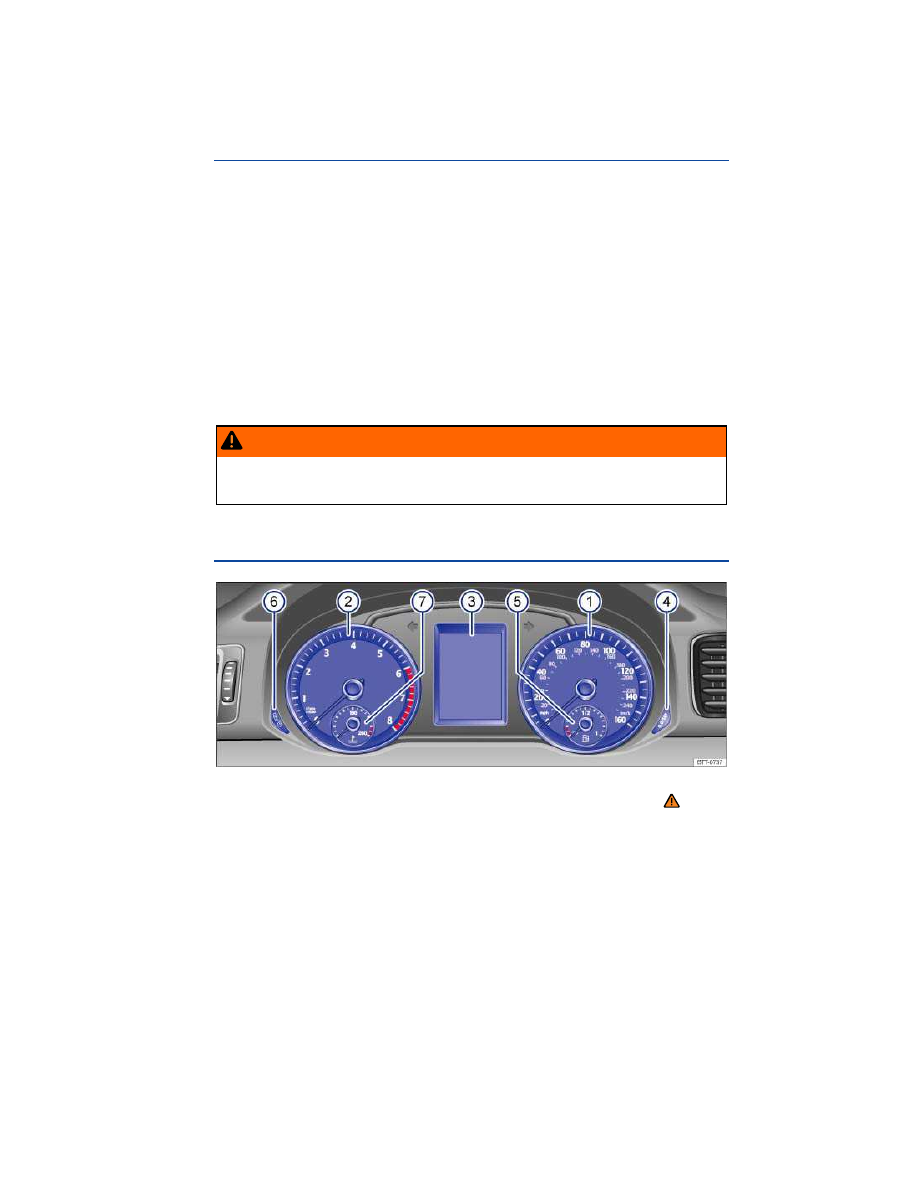

Fig. 10 Instrument cluster in the instrument panel.

 Please first read and note the introductory information and heed the WARNINGS





Instrument explanations

⇒ 

fig. 10

:

(1)



Speedometer.

(2)



Tachometer (shows engine revolutions per minute in thousands when the engine is running).



The red zone at the end of the scale indicates maximum permissible engine rpm (revolutions
per minute) for all gears after the break-in period. Before reaching the red zone, select the next

higher gear or selector level position D, or ease your foot off the accelerator

⇒  .

(3)



Displays

(4)



Reset button for the trip odometer display (trip).
–  Push the  0.0 / SET  button in order to reset to zero.

(5)



Fuel gauge

(6)



Button for setting the instrument cluster clock, the Radio or Radio & Navigation system
clock, and the analog clock

1

.

–  With the ignition on, push the



 button to highlight the hour or the minutes in the clock

display.

–  To advance the clock, push the  0.0 / SET  button

(7)

. Press and hold the button to fast for-

ward.

–  Push the



 button again to finish setting the clock.

(7)



Engine coolant temperature display

  NOTICE

  To help prevent engine damage, always avoid high engine speeds, full throttle acceleration

and heavy engine loads when the engine is cold.

  To help prevent engine damage, the tachometer needle should only enter the red zone

(warning zone) briefly.

  Upshifting early into the next higher gear saves fuel and reduces engine noise.

Displays



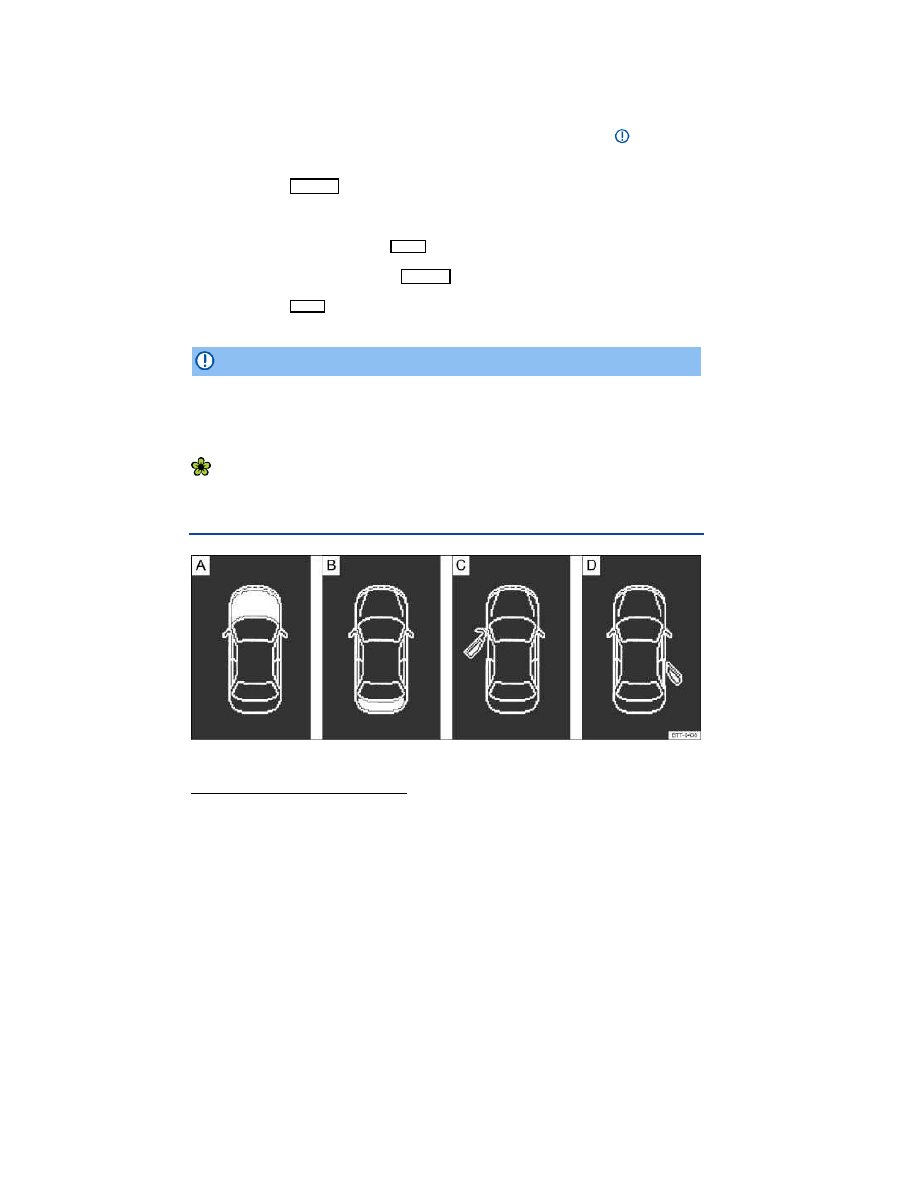

Fig. 12 In the instrument cluster display: A: Open engine hood, B: Open luggage compartment lid, C: Open
front driver side door, D: Open rear passenger side door.



1

  On appropriately equipped vehicles, the clocks can also be set via the Settings menu in the instrument

cluster display

⇒  Settings menu.



 Please first read and note the introductory information and heed the WARNINGS



Depending on the vehicle model, different information may be shown in the instrument cluster display
⇒ 

fig. 10



(4)

,

⇒ 

fig. 11



(4)

.

  Warning and information texts
  Odometer displays
  Time
  Outside temperature
  Compass display

  Open door, engine hood, or luggage compartment lid

⇒ 

fig. 12



  AdBlue

®

 information

  Selector lever position
  Multi-Function Indicator (MFI) and menus for different settings
  Service reminder display

Warning and information texts

The status of various vehicle functions and components is monitored when the ignition is switched on
and while driving. Malfunctions are indicated by red and yellow warning symbols with text messages in

the instrument cluster display (

⇒ Warning and indicator lights, ⇒  Warning and indicator lights, ⇒ 

Warning and indicator lights). In some cases, they may also be signaled acoustically. The display can
vary depending on the instrument cluster model.


Type of notifica-
tion

Symbol

color

Explanation

Priority 1 warning
message

Red

Symbol flashing or lit – sometimes with acoustic warnings.

 Stop!

⇒   !

Check malfunction and take corrective action. Contact an authorized
Volkswagen dealer or an authorized Volkswagen Service Facility for
assistance if necessary.
Menus cannot be accessed when a priority 1 warning message is
displayed. The warning message will turn off automatically after a
few seconds. You can confirm and turn off some warning messages
using the  OK  button.

Priority 2 warning
message

Yellow   Symbol flashing or continuously lit – sometimes with acoustic warn-

ings.
Malfunctions or low operating fluid levels may cause vehicle dam-

age and vehicle breakdown.

⇒ 

Check malfunction as soon as possible. Contact an authorized
Volkswagen dealer or an authorized Volkswagen Service Facility for
assistance if necessary.

Information text

–

Information about various vehicle situations.



Odometer displays

The odometer indicates the total distance driven by the vehicle.

The trip odometer (trip) shows the distance driven since the last time the trip odometer was reset.
The last digit indicates 1/10 mile (100 meters).



Outside temperature display

At outside temperatures below about +39 °F (+4 °C), a “snowflake symbol” appears in the display. The

symbol flashes at first, then stays on until the outside temperature rises above +43 °F (+6 °C)

⇒  .

When the vehicle is not moving or when you are driving at very low speeds, the temperature displayed
may be slightly higher than the actual outside temperature.

The measurement range is from -40 °F (-40 °C) to +122 °F (+50 °C).

Compass display (if applicable)

On vehicles equipped with compass display, the current compass direction is indicated in the instru-

ment cluster display when the ignition and navigation system are switched on

⇒ page 15, Compass.

Selector lever positions

The selector lever position is shown both on the side of the selector lever and in the instrument cluster
display. The respective gear may also be shown in the instrument cluster display in Drive D and Sport
Drive S, as well as in Tiptronic

®

 mode.

  WARNING

Failure to heed warning lights and instrument cluster text messages can cause the vehicle to
break down in traffic and result in a collision and serious personal injury.

  Never ignore warning lights or text WARNINGS.
  Always stop the vehicle as soon as it is safe to do so.
  Park the vehicle at a safe distance from moving traffic and where no part of the hot cata-

lytic converter and exhaust system can come into contact with flammable materials under the
vehicle, such as dry grass, brush, spilled fuel, etc.

  A broken down vehicle presents a high accident risk for itself and others. Switch on

emergency flashers and set up a warning triangle to warn oncoming traffic.



  WARNING

Roads and bridges may be dangerously icy even if the outside air temperature is above freez-
ing.

  If you use the outside temperature display to tell you about frost conditions, remember

that roads can even ice over at temperatures above +39 °F (+4 °C). Always remember: even if
the “snowflake symbol” is not displayed, there could still be black ice on the road.

  Never rely exclusively on the outside temperature display.



  NOTICE

Failure to heed warning lights or text WARNINGS can result in vehicle damage.

  The instrument cluster displays and their arrangement may vary depending on the vehicle model

and engine. For displays without warning and information messages, malfunctions are only signaled
with indicator lights.

  If there are multiple warning messages, the symbols are displayed for several seconds in order of

importance. The symbols are displayed until the cause has been corrected.



Compass



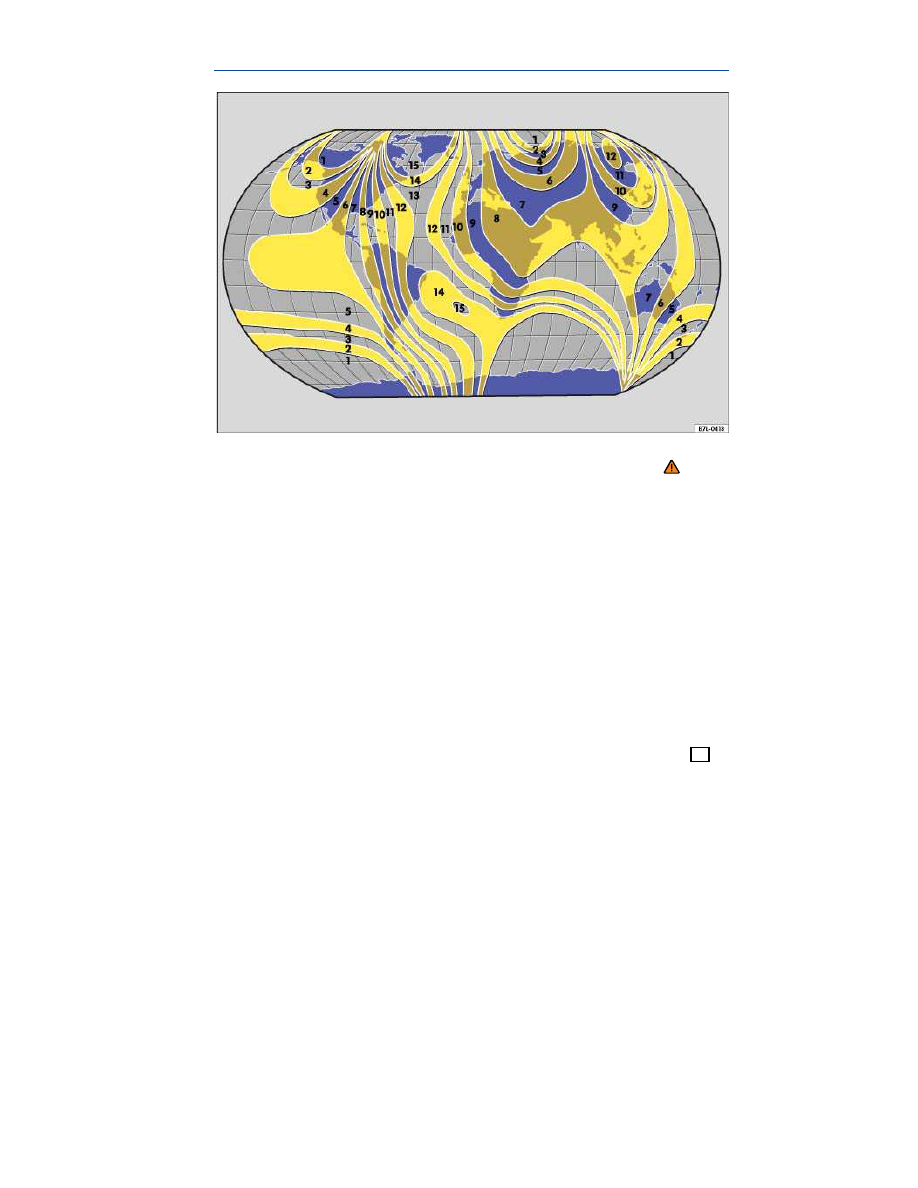

Fig. 15 Compass zones.

 Please first read and note the introductory information and heed the WARNINGS



The compass does not need to be calibrated in vehicles with a factory-installed navigation system.
There is no Compass menu item in this case.

On vehicles without a factory-installed navigation system that have the Premium instrument cluster,
the compass is calibrated automatically. If electrical or metallic accessories are added to the vehicle,
the compass must be recalibrated.

Adjusting the compass zone

  Switch on the ignition.
  Select the Settings menu followed by the Compass and Zone menu items.

  Select the compass zone according to the current location

⇒ 

fig. 15

.

  Adjust and confirm compass zone (1-15) by using the arrow buttons.

Calibrating the compass

In order to calibrate the compass, you need a valid compass zone for the location and enough room to
drive in a circle.

  Switch on the ignition.
  Select the Settings menu followed by the Compass and Calibration menu items.

  Confirm the Please drive a full circle to calibrate message by pressing the  OK

button on the multi-function steering wheel, and then drive in a complete circle at about 6 mph
(10 km/h).

During calibration, CAL is shown in the instrument cluster display. The calibration is complete when
the compass direction is displayed.



Service reminder display

 Please first read and note the introductory information and heed the WARNINGS



The service appointment reminder is shown in the instrument cluster display.

For information on maintenance intervals, please see the

⇒ Booklet

Warranty and Maintenance.

For vehicles with time- or distance driven-dependent service, only fixed service intervals are dis-
played.

Service reminder

If service is due in the near future, a service reminder is displayed when the ignition is switched on.

For vehicles without text messages (Basic instrument cluster), a wrench symbol

 and a miles

(kilometers) indicator are shown in the instrument cluster display. The distance shown in miles
(kilometers) is the maximum distance the vehicle can be driven without having a service completed. A
clock symbol is also displayed and the number of days until the required service is shown. The display
switches off after a few seconds.

For vehicles with text messages (Premium instrument cluster), Oil change and Inspection are
shown in the instrument cluster display with the number of miles (km) and days remaining until service
is due.

Service event

For vehicles without text messages, a warning chime sounds when the ignition is switched on, and a
flashing wrench symbol

 is displayed for several seconds when service is due. For vehicles with

text messages, Oil change now! or Inspection now! is shown in the instrument cluster display.

Viewing service message

The current service message can be accessed when the ignition is switched on, the engine is
switched off, and the vehicle is stopped:

  For vehicles without text messages: Push the

 button in the instrument cluster several times

until the wrench symbol

 appears.

  For vehicles with text messages: Select the Settings menu.
  In the Service submenu, select the Info menu item.

A minus sign in front of the number of miles (kilometers) or days means that service is overdue.

Resetting the oil change service reminder

If the service was not performed by an authorized Volkswagen dealer or an authorized Volkswagen
Service Facility, the oil change service reminder can be reset as follows:



Vehicles with Premium display:

1.

   Switch off the ignition.

2.

   Press and hold the  .

 button in the instrument cluster.

3.

   Switch on the ignition.

4.

   Release the  .

 button.

5.

   A confirmation message appears in the display. Confirm request with

the

 in the windshield wiper lever or the

 button on the multi-

function steering wheel.






Vehicles with Basic display:

1.

   Switch off the ignition.

2.

   Push the  .

 button in the instrument cluster and hold down.

3.

   Switch on the ignition.

4.

   Release the  .

 button and push the



 button in the instru-

ment cluster within about 20 seconds.



Resetting the inspection service reminder

If the service was not performed by an authorized Volkswagen dealer or an authorized Volkswagen
Service Facility, the inspection service reminder can be reset as follows:



Vehicles with Premium display:

1.

   Switch off the ignition.

2.

   Switch on the emergency flashers.

3.

   Press and hold the  .

 button in the instrument cluster.

4.

   Switch on the ignition.

5.

   Release the  .

 button.

6.

   A confirmation message appears in the display. Confirm request with

the

 in the windshield wiper lever or the

 button on the multi-

function steering wheel.

7.

   Switch off the emergency flashers.




Vehicles with Basic display:

1.

   Switch off the ignition.

2.

   Switch on the emergency flashers.

3.

   Push the  .

 button in the instrument cluster and hold down.

4.

   Switch on the ignition.

5.

   Release the  .

 button and push the

 button in the instru-

ment cluster within about 20 seconds.
