87-168





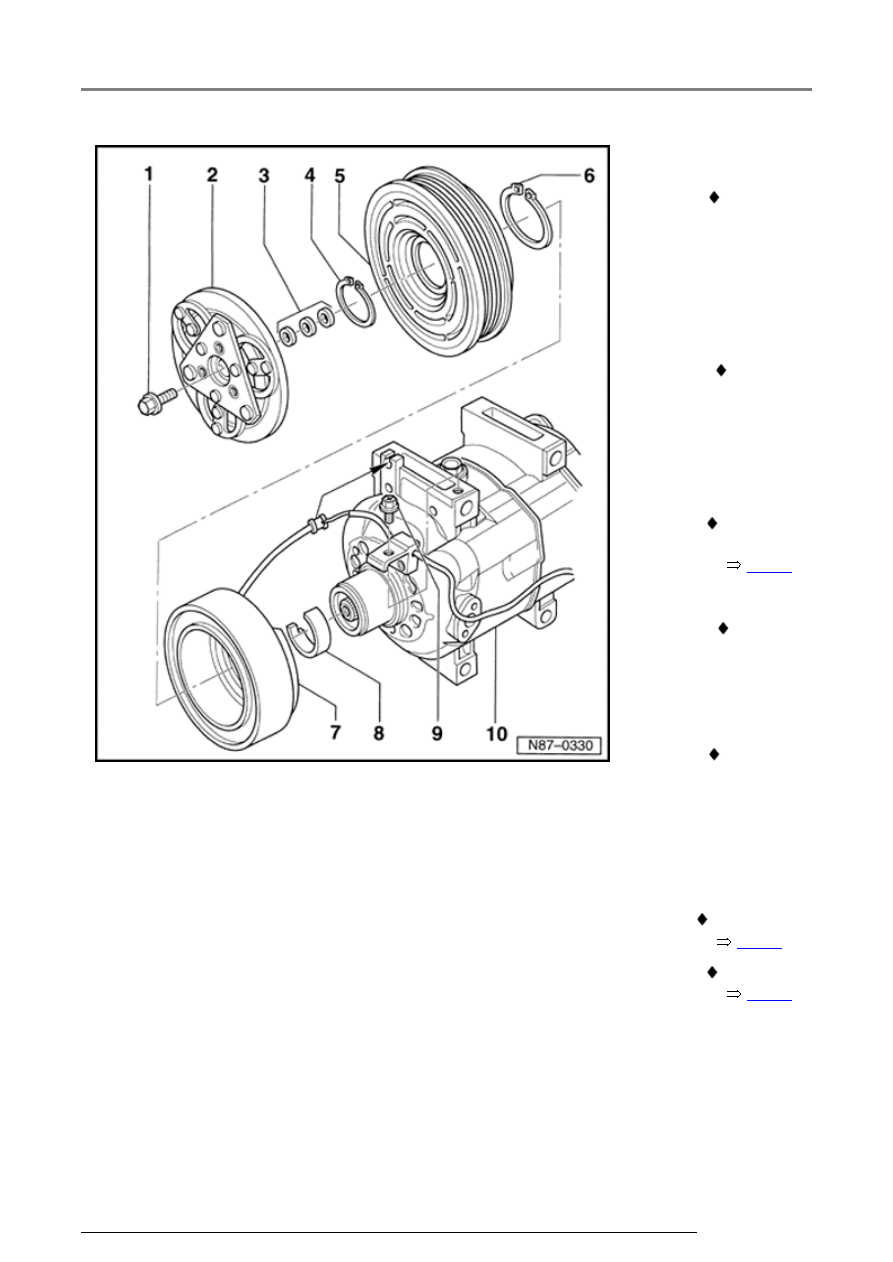

3 - Shims

 To

adjust
gap
between
clutch
plate
and
pulley

 Gap:

0.3 -
0.6 mm
(0.0118
-
0.0236
in.)

 Gap,

checking



Fig. 6



4 - Circlip

 Always

replace



- Flat side

must face
compressor

 Must be

seated
correctly
in
groove

5 - Clutch

pulley

 Removing



Fig. 3



 Installing



Fig. 4



Compressor bracket, removing and installing

13/2/2005

87-169





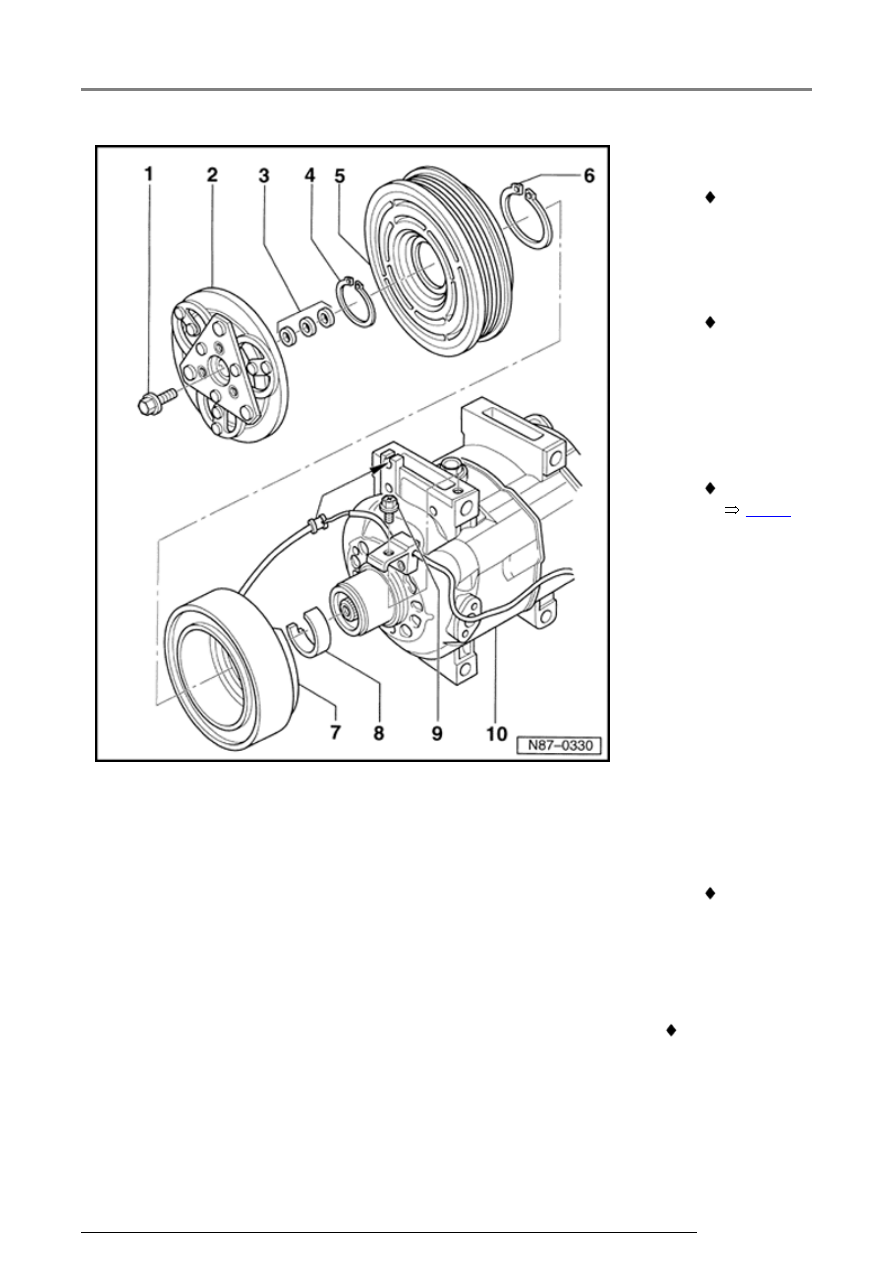

Note:

A thermo-fuse
integrated into
the clutch coil
protects the A/C
clutch in the
event of
overheating (e.g.:
due to a binding
compressor) The
clutch coil circuit
is interrupted.

6 - Circlip

 Always

replace



- Flat side

must face
compressor

 Must be

seated
correctly
in
groove

7 - Clutch

coil

 Installing



Fig. 5



8 - Felt

gasket

 Always

replace

9 - Screw

10

-

Compressor

 Manufacturer:

Zexel

Compressor bracket, removing and installing

13/2/2005

87-170







A/C clutch -N25- (Zexel), removing
and installing.



When removing and installing bolt,
counter-hold with two-hole pin
wrench -A- (3212 or equivalent with
4 mm pins).

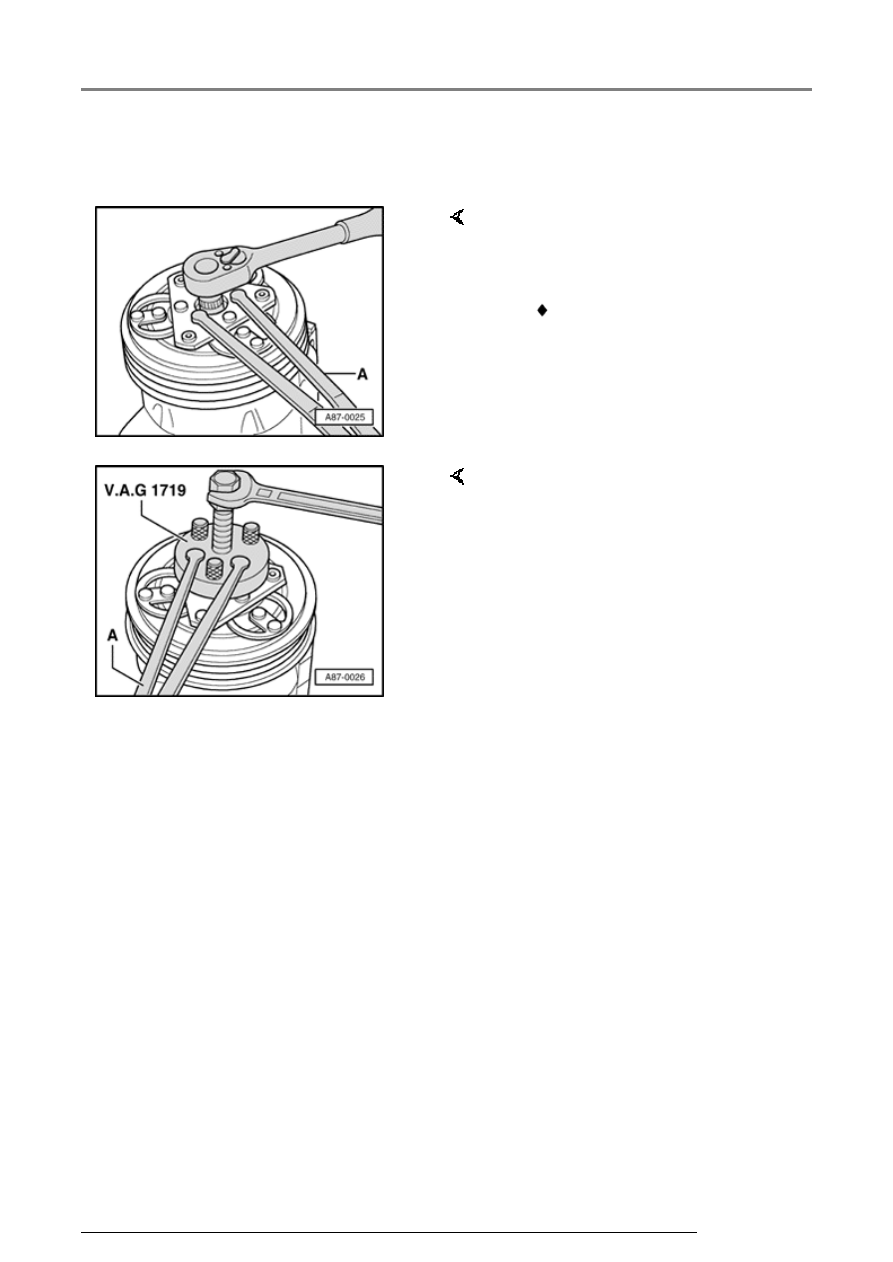

Fig. 1

Clutch plate bolt,
removing

-  Remove bolt



 Tightening torque: 15 Nm (11

ft. lb.)



When removing, counter-hold with
two-hole pin wrench -A- (3212 or
equivalent with 4 mm pins).

Fig. 2

Clutch plate, removing

-  Mount VAG 1719 and turn in

center bolt to extract clutch plate.

Compressor bracket, removing and installing

13/2/2005

87-171





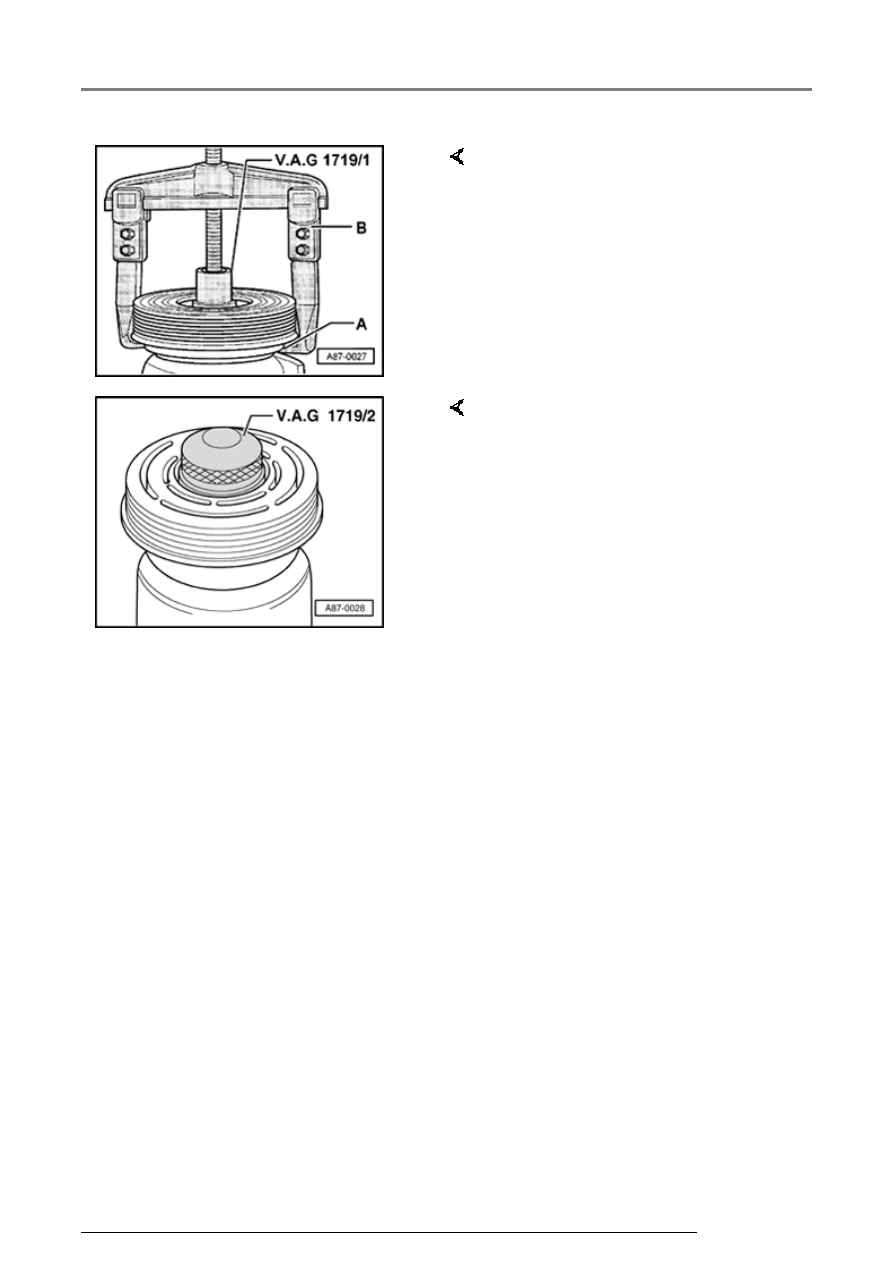

Fig. 3

Clutch pulley, removing

-  Remove felt ring.

-  Fit adapter VAG 1719/1 (or

equivalent).

-  Fit locally available 2 arm puller -

B- on shoulder -A- and extract
pulley.



Fig. 4

Clutch pulley, installing

-  Drive on belt pulley with plastic

head hammer and VAG 1719/2
(or equivalent).

Compressor bracket, removing and installing
