Volkswagen Golf / Golf GTI / Jetta. Manual - part 990

87-160





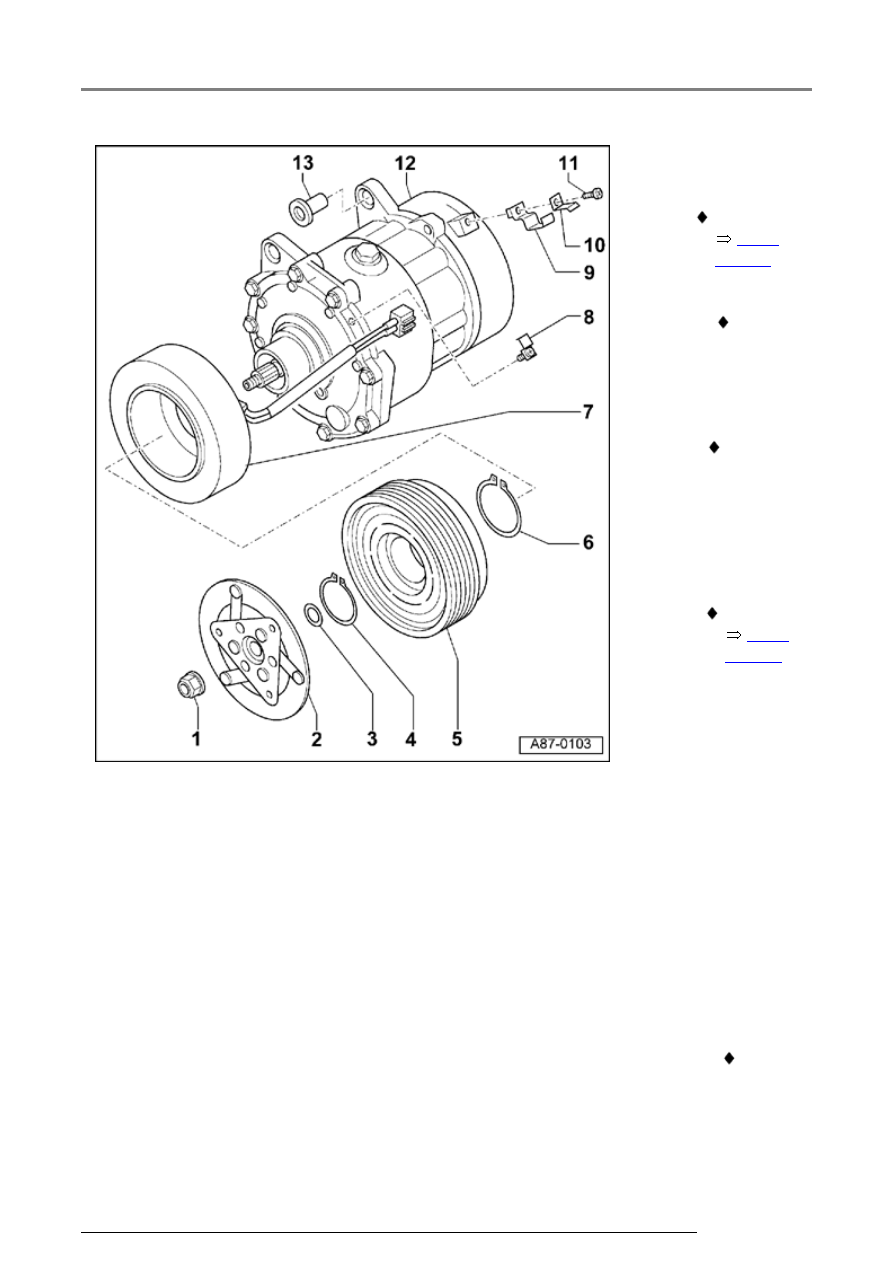

Note:

A thermo-fuse
integrated into
the clutch coil
protects the
A/C clutch in
the event of
overheating
(e.g.: due to a
binding
compressor)
The clutch coil
circuit is
interrupted.

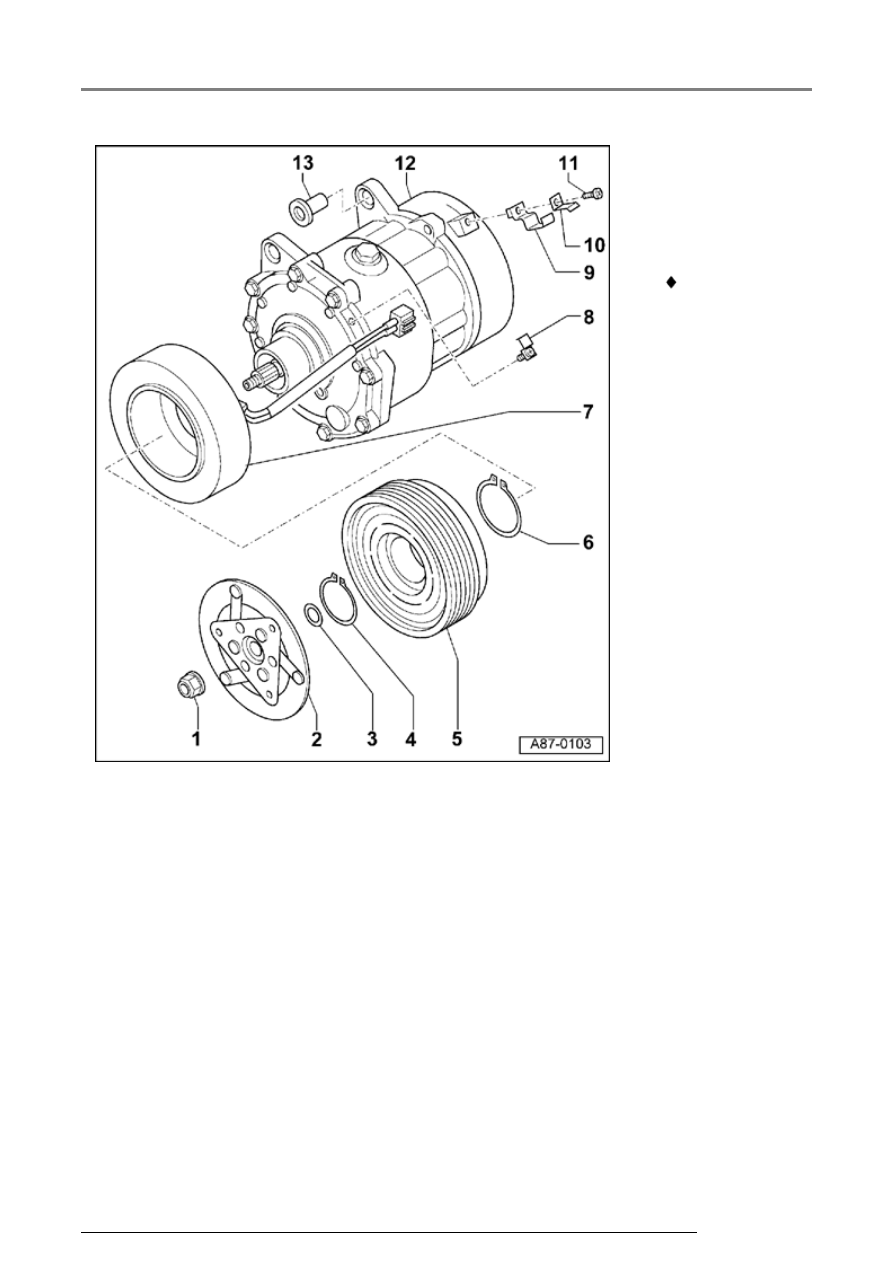

5 - Clutch

pulley

 Removing



Page

87-164



6 - Circlip

 Always

replace



- Flat side

must face
compressor

 Must be

seated
correctly
in
groove

7 - Clutch

coil

 Installing



Page

87-164



8 - Retainer

 With

screw

9 - Retainer

Compressor bracket, removing and installing

13/2/2005

87-161





10 - Retainer

11 - Bolt

12

-

Compressor

 Manufacturer:

Sanden

13 - Threaded

bushing

Compressor bracket, removing and installing

13/2/2005

87-162







A/C clutch -N25- (Sanden),
removing and installing





Special tools, testers, measuring
instruments and auxiliary items
required



Notes:

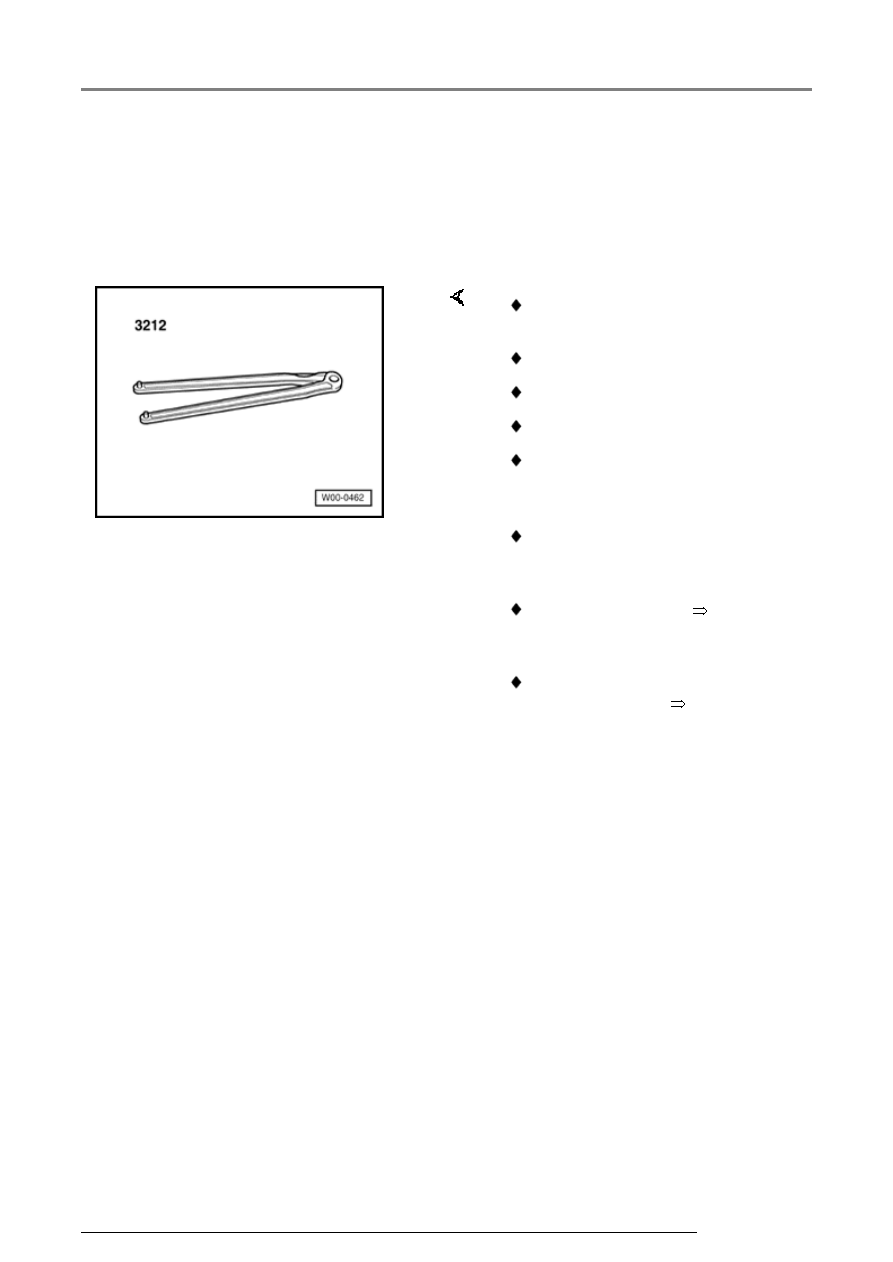

 3212 Spanner wrench (or

equivalent two-hole pin wrench)

 Two arm puller

 Three arm puller

 Depth gauge

 Torque wrench (5 - 50 Nm)

 It is not necessary to discharge

the refrigerant circuit to remove
and install the A/C clutch.

 Remove ribbed belt

 Repair

Manual, Engine Mechanical,
Repair Group 13 .

 On Diesel engines, remove

charge air cooler

 Repair

Manual, 1.9 Liter TDI 4-Cyl.
Diesel Engine Mechanical,
Repair Group 21 .

Compressor bracket, removing and installing

13/2/2005

87-163



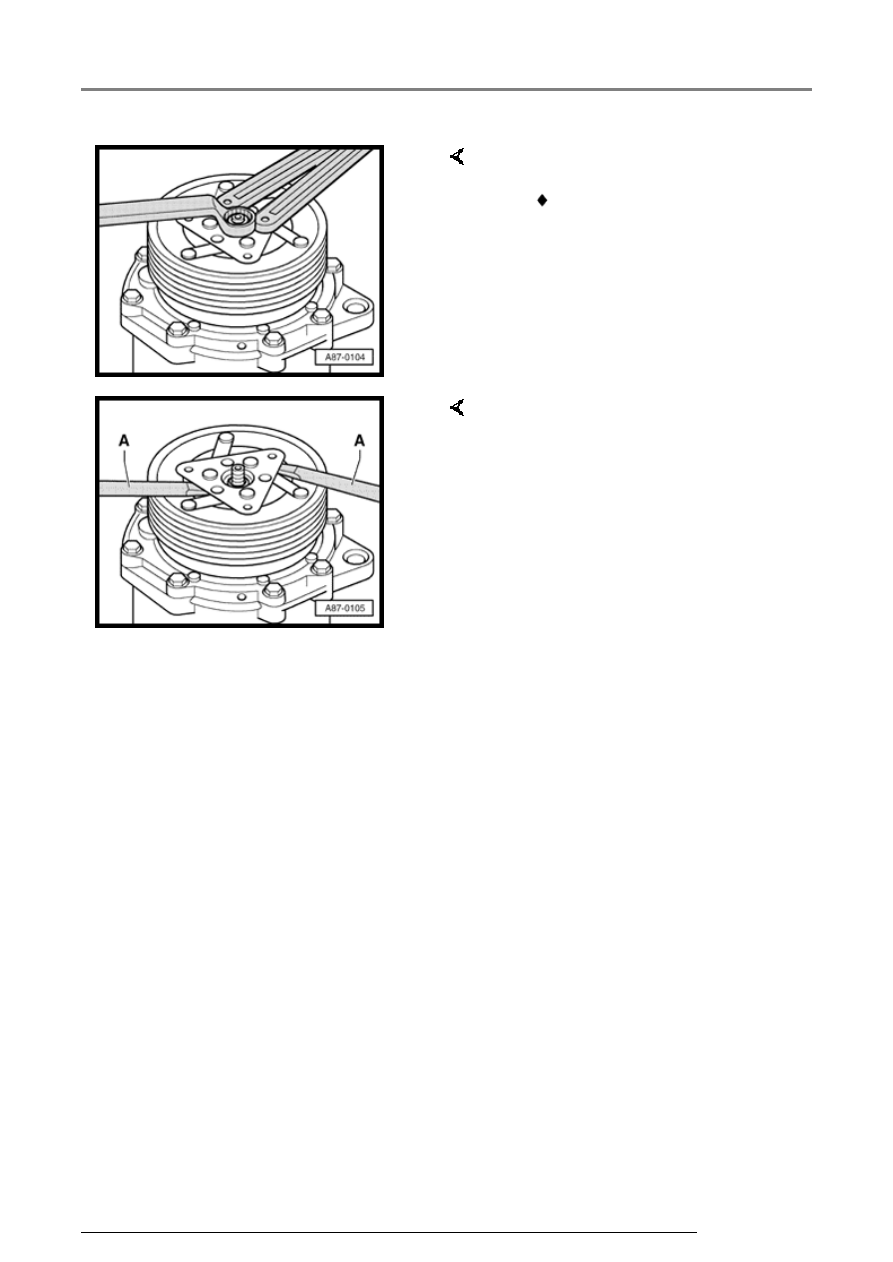

     Hex nut, removing and installing



 Tightening torque: 25 Nm (18

ft lb)

-  Remove hex nut while counter

holding with two-hole pin wrench
3212 (or equivalent with 4 mm
pins).

     Clutch plate, removing

Use locally available two or three
arm puller if plate is securely seated
(difficult to remove).

-  Carefully pry off clutch plate using

two large screwdrivers -A-.
