 Cable sleeve

color: beige

 Installing and

adjusting

Fig. 1



Manual A/C

13/2/2005

87-15





Prerequisites:

Adjusting

Fig. 1

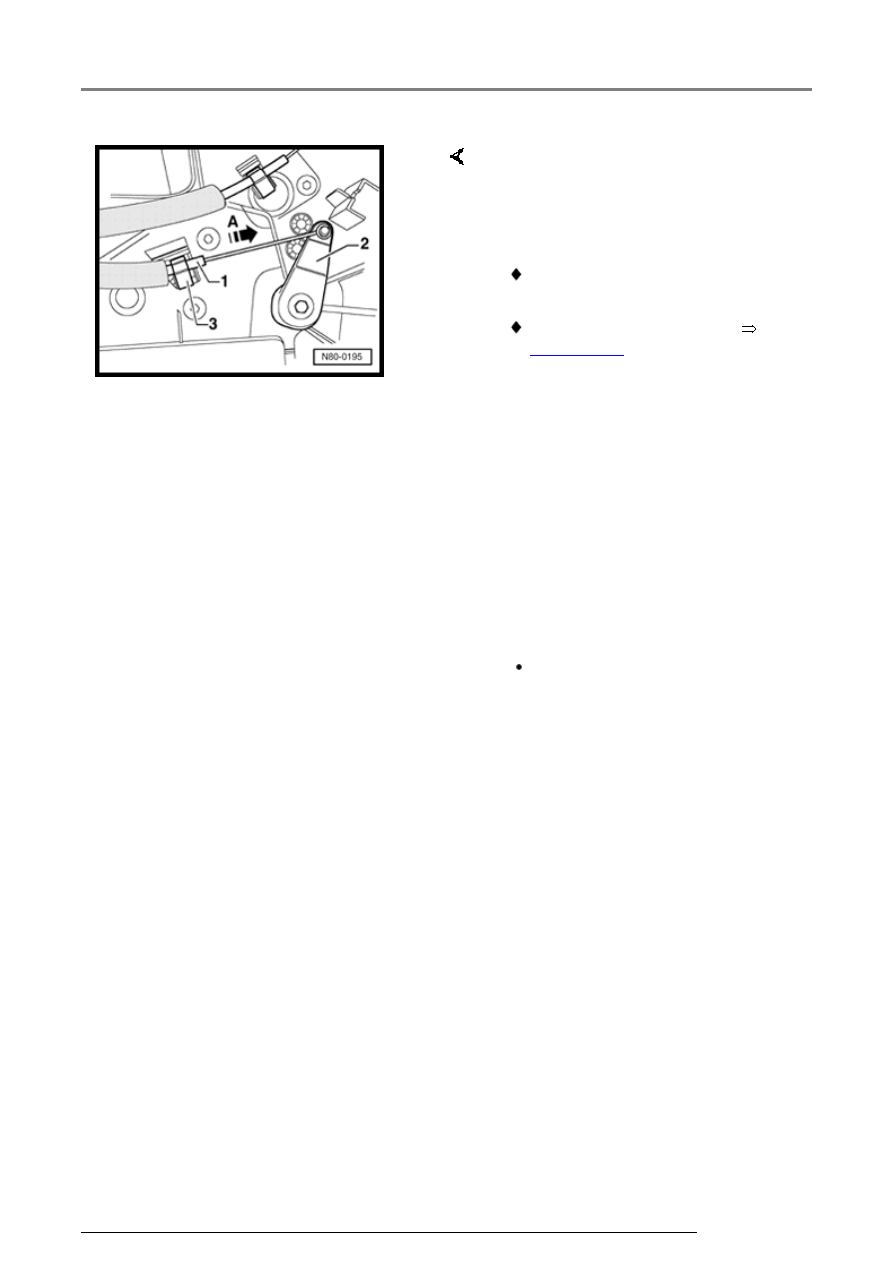

Temperature flap cable,
installing and adjusting

 Heating and A/C controls are

installed.

 Connecting duct removed



Page 80-10

 .

-  Turn temperature rotary control

knob to left onto stop.

-  Attach center wire of cable -1- to

temperature flap lever -2-.

-  Push temperature flap lever -2- to

stop -arrow A- and secure outer
cable -1- with clip -3-.

-  Turn temperature rotary control

knob to left and right onto stops.

 When turning the rotary control

knob, both end stops must be
reached.

Manual A/C

13/2/2005

87-16





Prerequisite:

Adjusting

Fig. 2

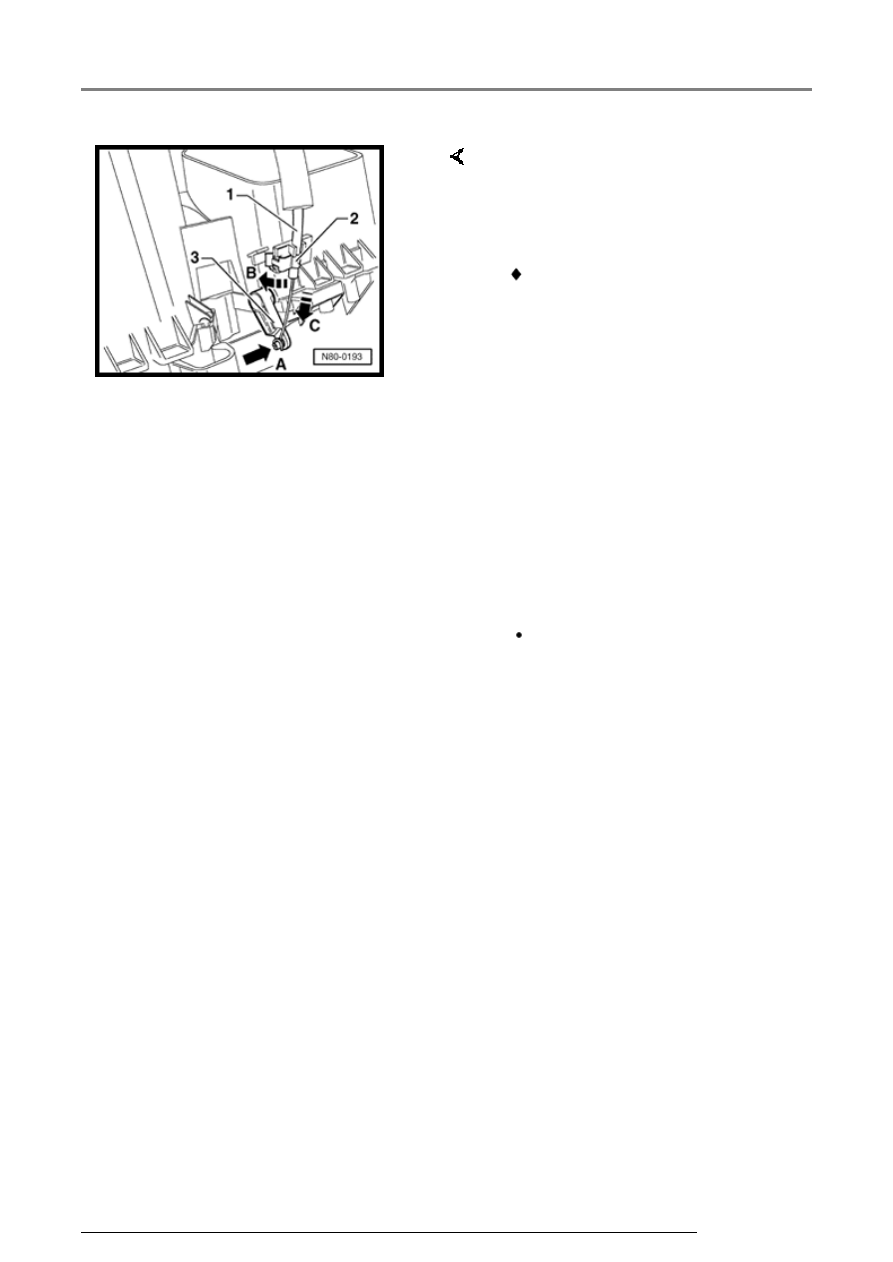

Footwell/defroster flap
cable, adjusting

 Heating and A/C controls are

installed.

-  Turn air distribution rotary knob to

left onto stop.

-  Attach wire end of cable -1- to

temperature flap lever -3-, arrow -
A-.

-  Push footwell/defrost flap lever to

stop -arrow C- and attach outer
cable -1- with clip -2-, -arrow B-.

-  Turn air distribution rotary control

knob to left and right onto stops.

 When turning the rotary control

knob, both end stops must be
reached.

Manual A/C

13/2/2005

87-17





Prerequisites:

Adjusting

Fig. 3

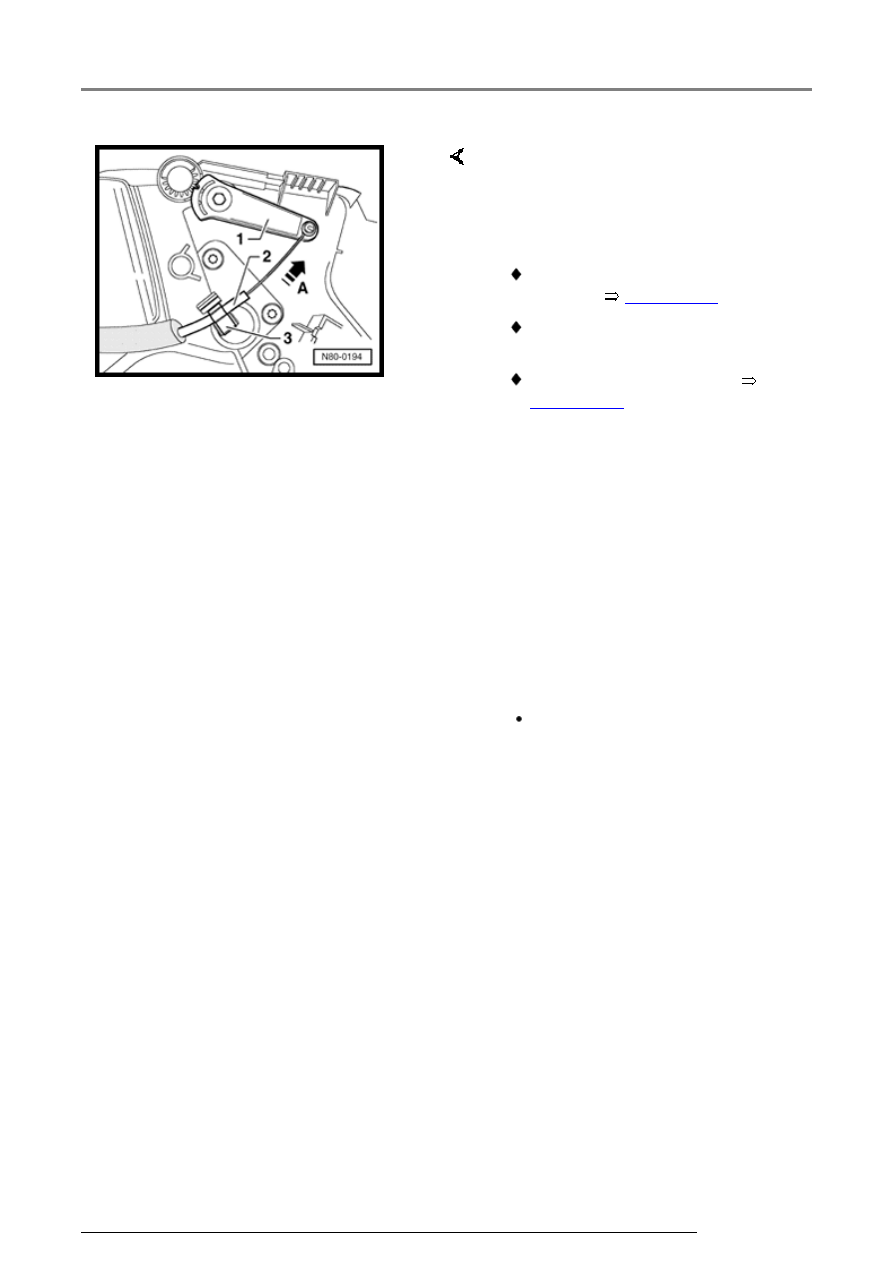

Central flap cable,
installing and adjusting

 Central flap lever correctly

adjusted



Page 80-21

 , Fig. 1.

 Heating and A/C controls are

installed.

 Connecting duct removed



Page 80-10

 .

-  Turn air distribution rotary control

knob to left onto stop.

-  Attach center wire of cable -2- to

the central flap lever -1- .

-  Push central flap lever to stop -

arrow A- and attach outer cable -
2- with clip -3-.

-  Turn air distribution rotary control

knob to left and right onto stops.

 When turning the rotary control

knob, both end stops must be
reached.
