87-9







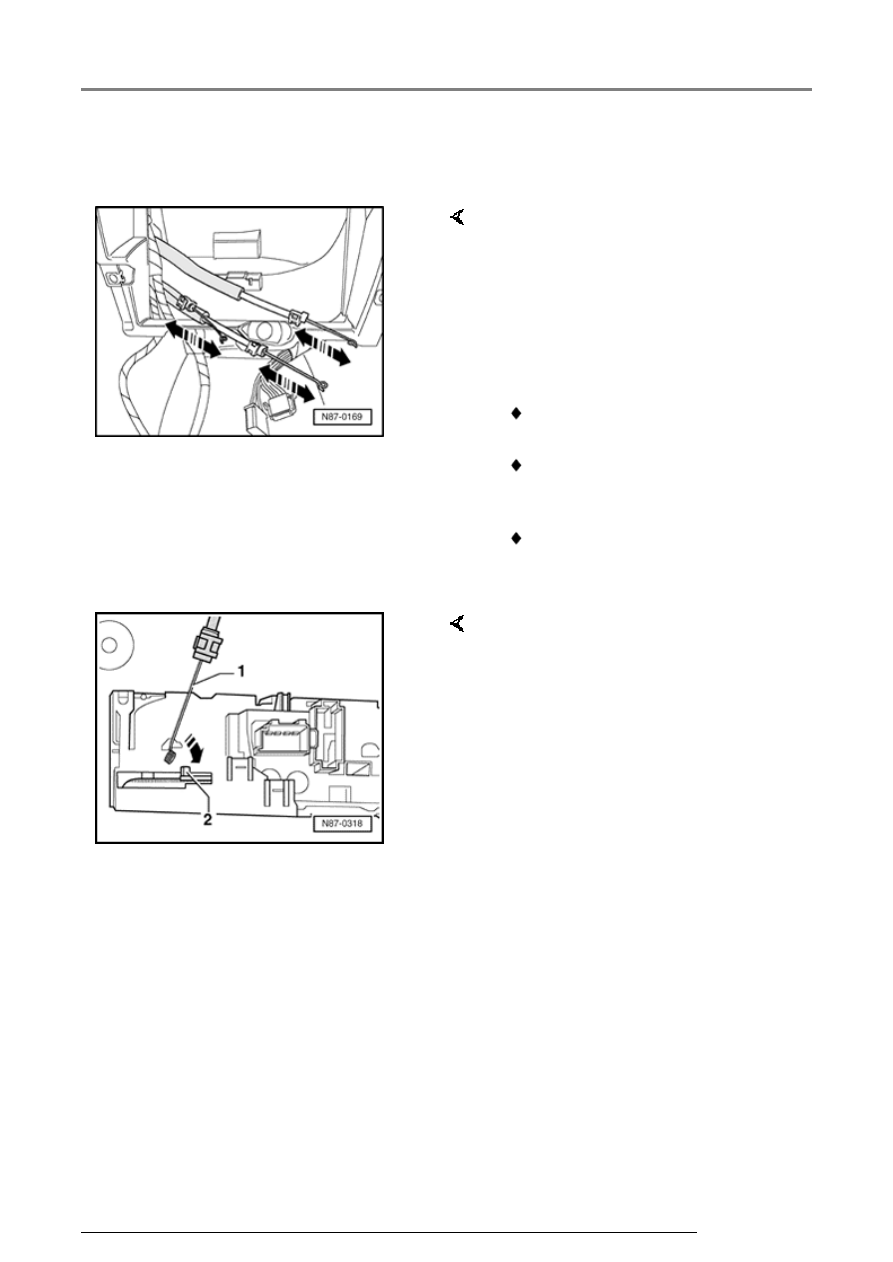

After removing controls, check all
cables for free movement.



Installing

Notes:

-  Move cables back and forth in

direction of arrows.

-  Replace cables that are damaged

or hard to move.

 Cable sleeve ends are color

coded.

 All air flaps must audibly move

onto end stops when turning
controls.

 Always check cables before

installing. Replace binding or
damaged cables.



-  Hold cable end -1- at an angle

and press onto control lever -2-, -
arrow-.

Manual A/C

13/2/2005

87-10





Cable sleeve end color code:

Footwell/defrost flaps cable: green

Central flap cable: yellow

Temperature flap cable: beige

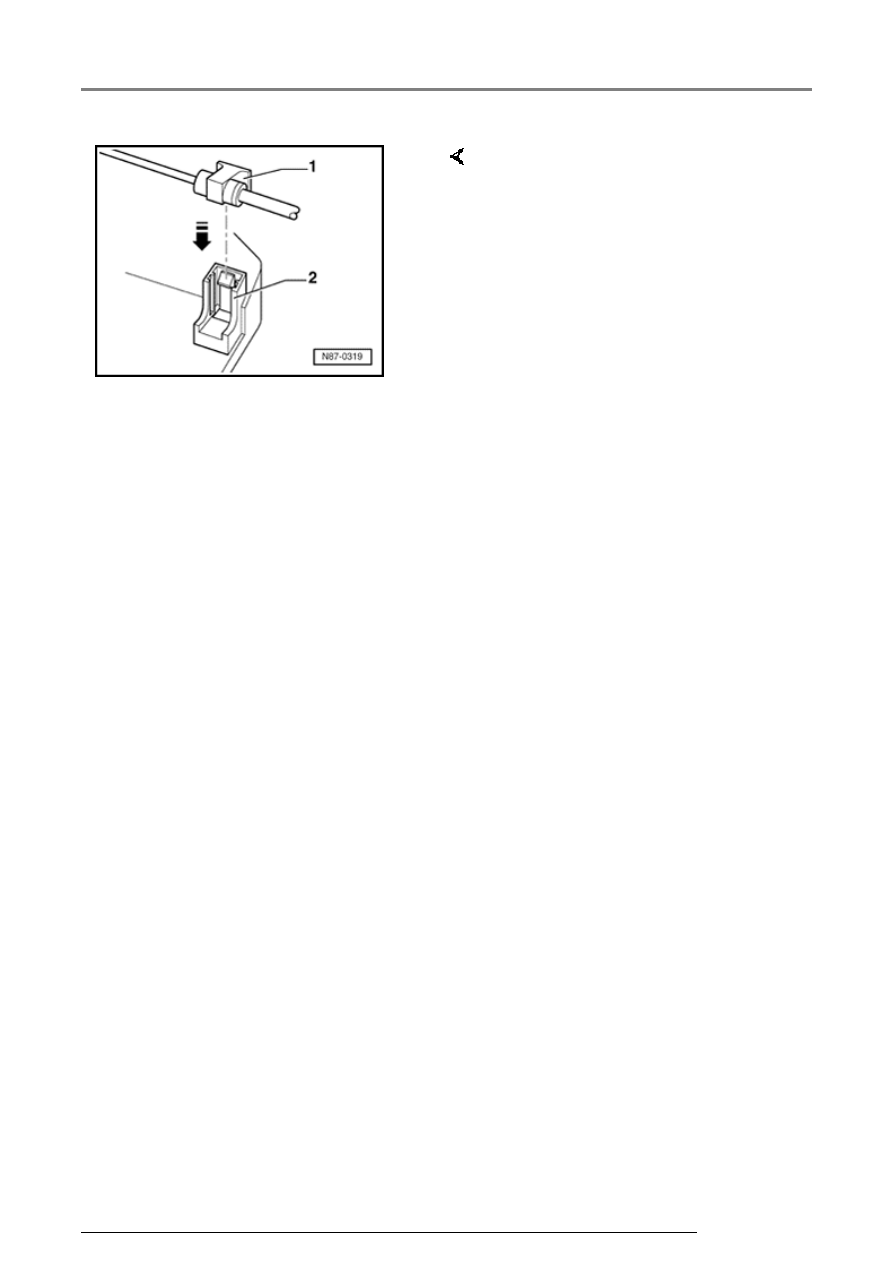

-  Insert footwell/defrost flap cable,

temperature flap cable,
temperature flap cable and
central flap cable -1- into clip -2-
and press in to stop.

Manual A/C

13/2/2005

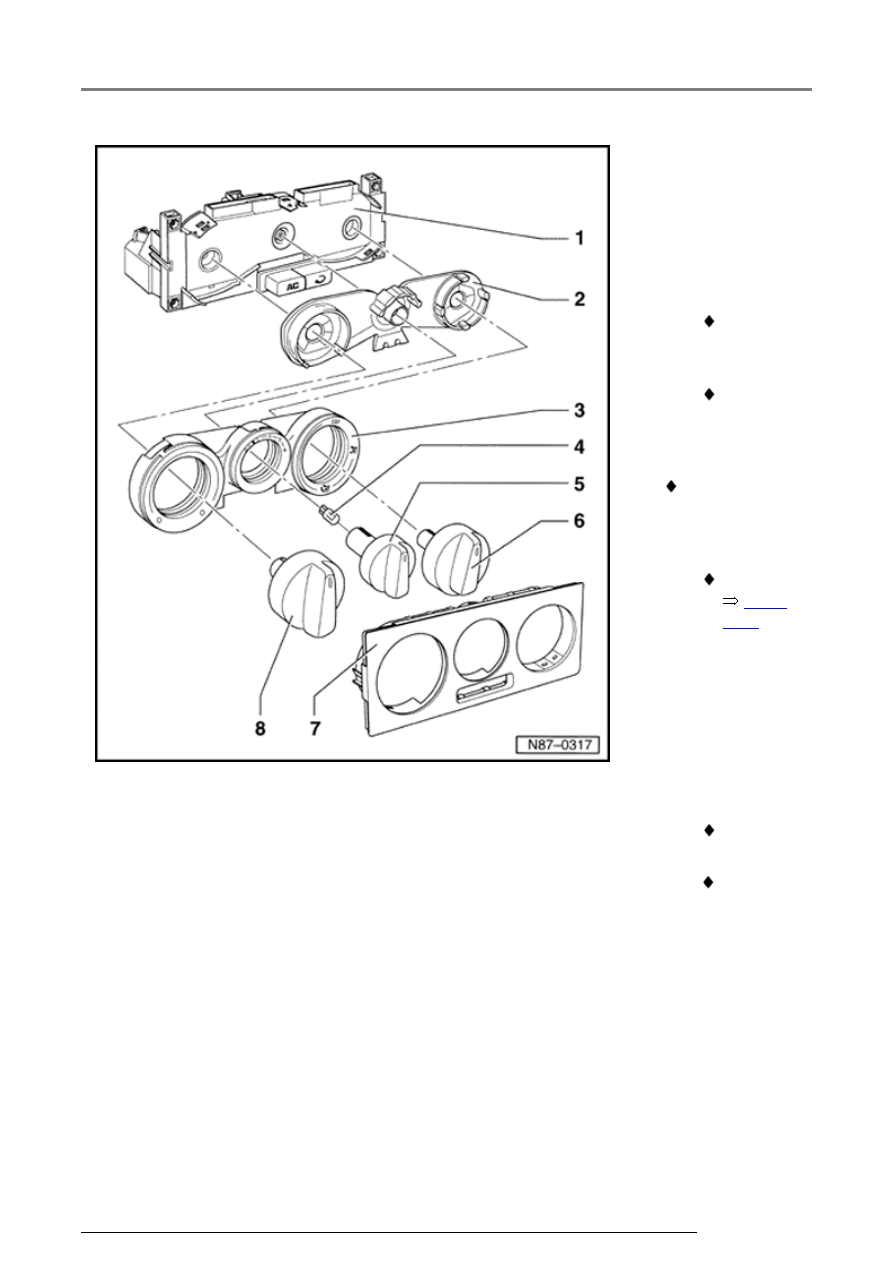

87-11





Heating and
A/C controls,
assembly



1 - Heating

and A/C
controls

 With A/C

switch -
E35-

 With fresh

air blower
switch -
E9-

 With fresh

air/recirculating
flap switch -
E159-

 Removing



Page

87-7



2 - Illumination

filter

3 - Trim panel

4 - Fresh air

control
lever light -
L16-

 12V,

1.2W

 Replacing:



- Unclip

trim
panel -
item 7 -
and
rotary
control -
item 5 -.



- Pull out

bulb
using a
piece of

Manual A/C

13/2/2005

fuel
hose.
