72 - 2



Rear seats



Seat cushion, removing and installing



Note:

n

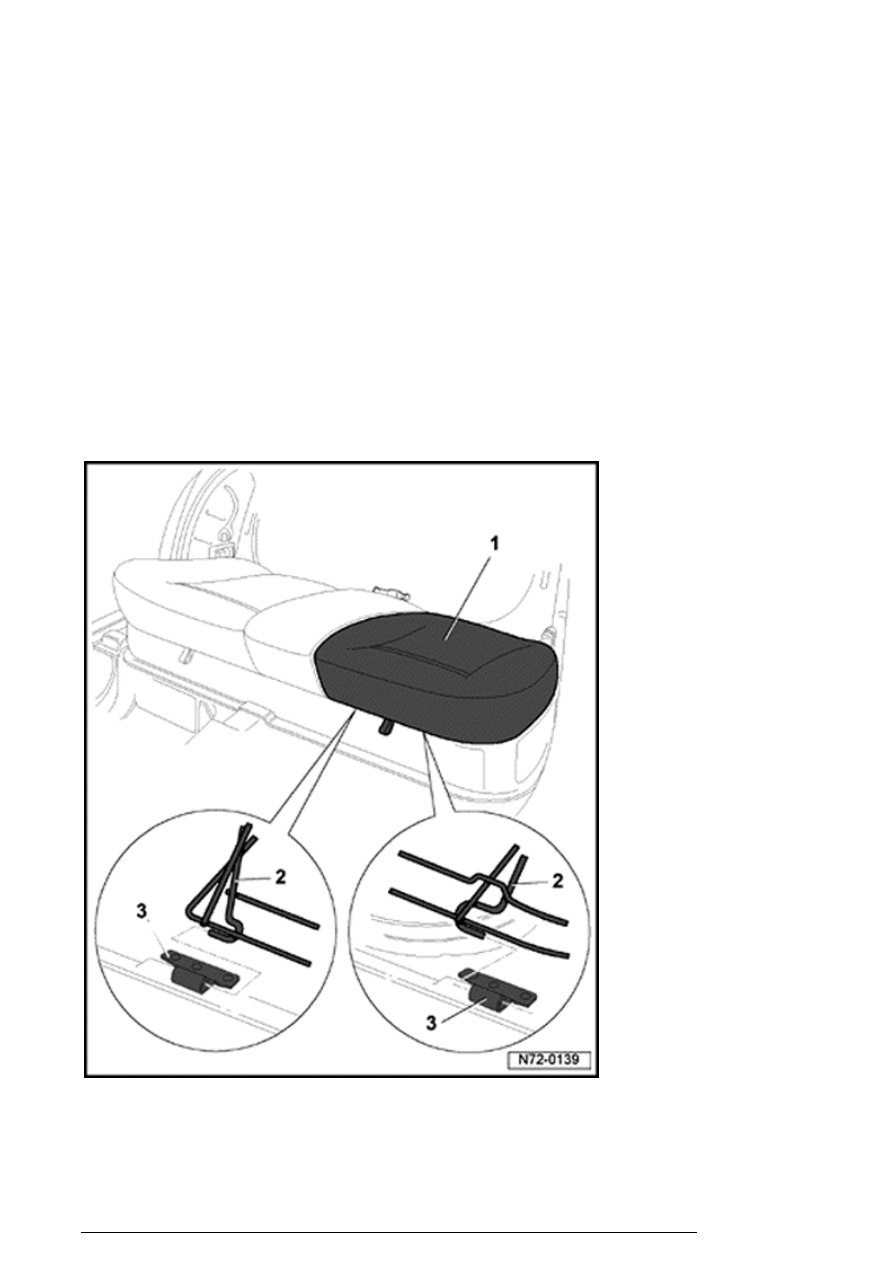

Illustration shows only left seat cushion. Removal of
right seat cushion is identical.



Removing



- Raise seat cushion - 1 - and pull
forward.

- Push rod - 2 - out of bracket - 3 - .

Installing



Rear seats

13/2/2005

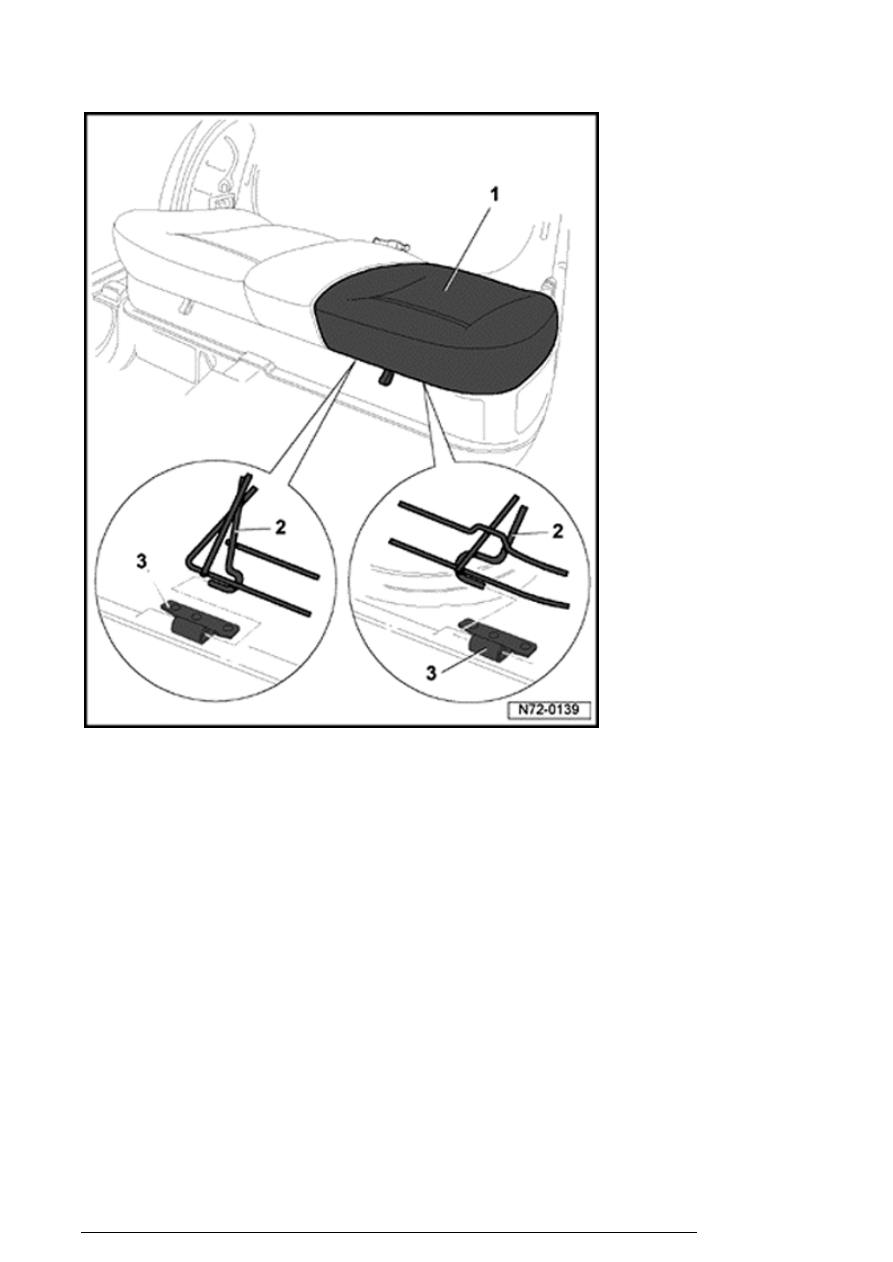

- Guide rods - 2 - into bracket - 3 - , fold
seat cushion - 1 - toward rear and press
down at front.

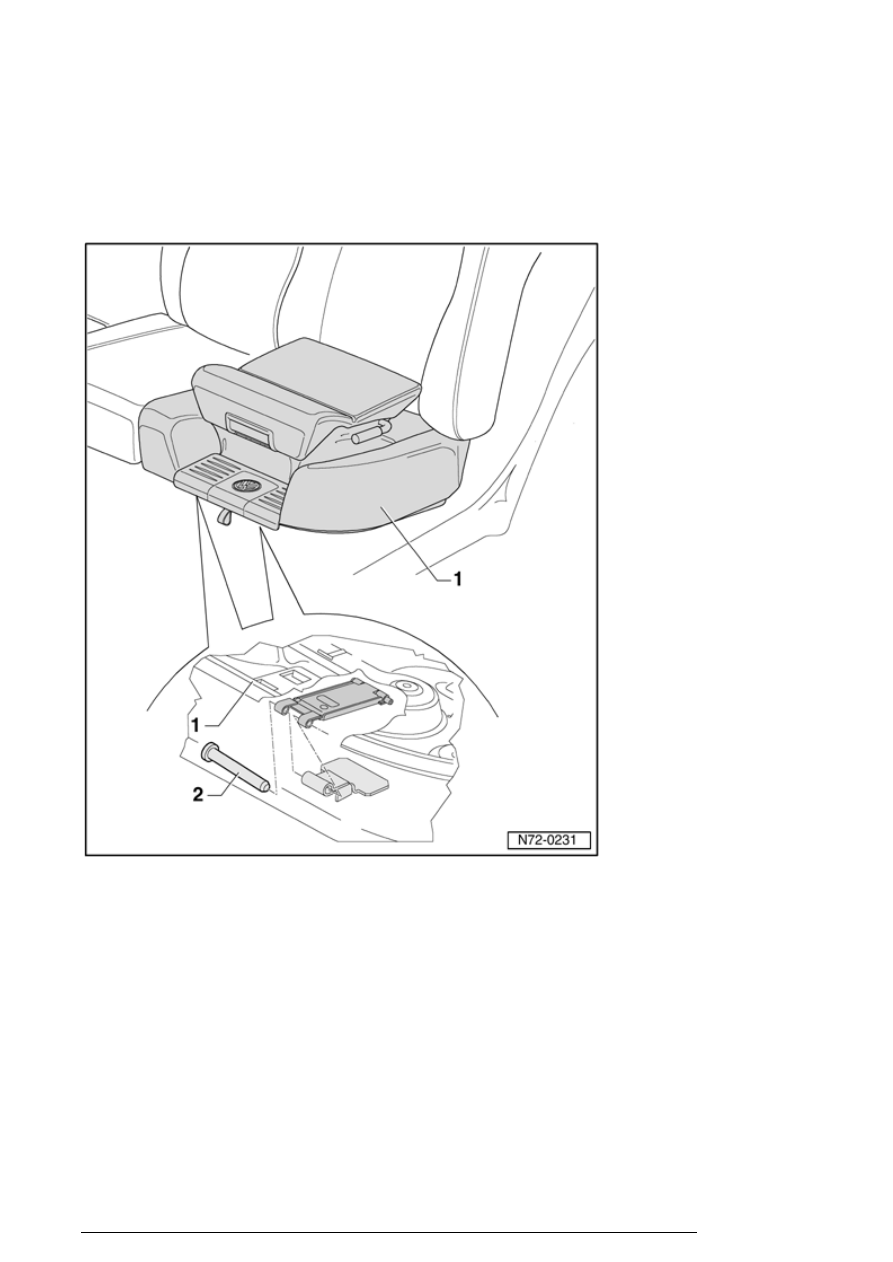

Seat cushion with integrated child seat,
removing and installing



Note:

n

Illustration shows only left seat cushion. Removal of
right seat cushion is identical.



Removing



- Raise seat cushion - 1 - and pull forward.

- Remove pins - 2 - from seat hinges.

- Remove left seat cushion - 1 - .

Rear seats

13/2/2005



Installing



Installation is reverse of removal.

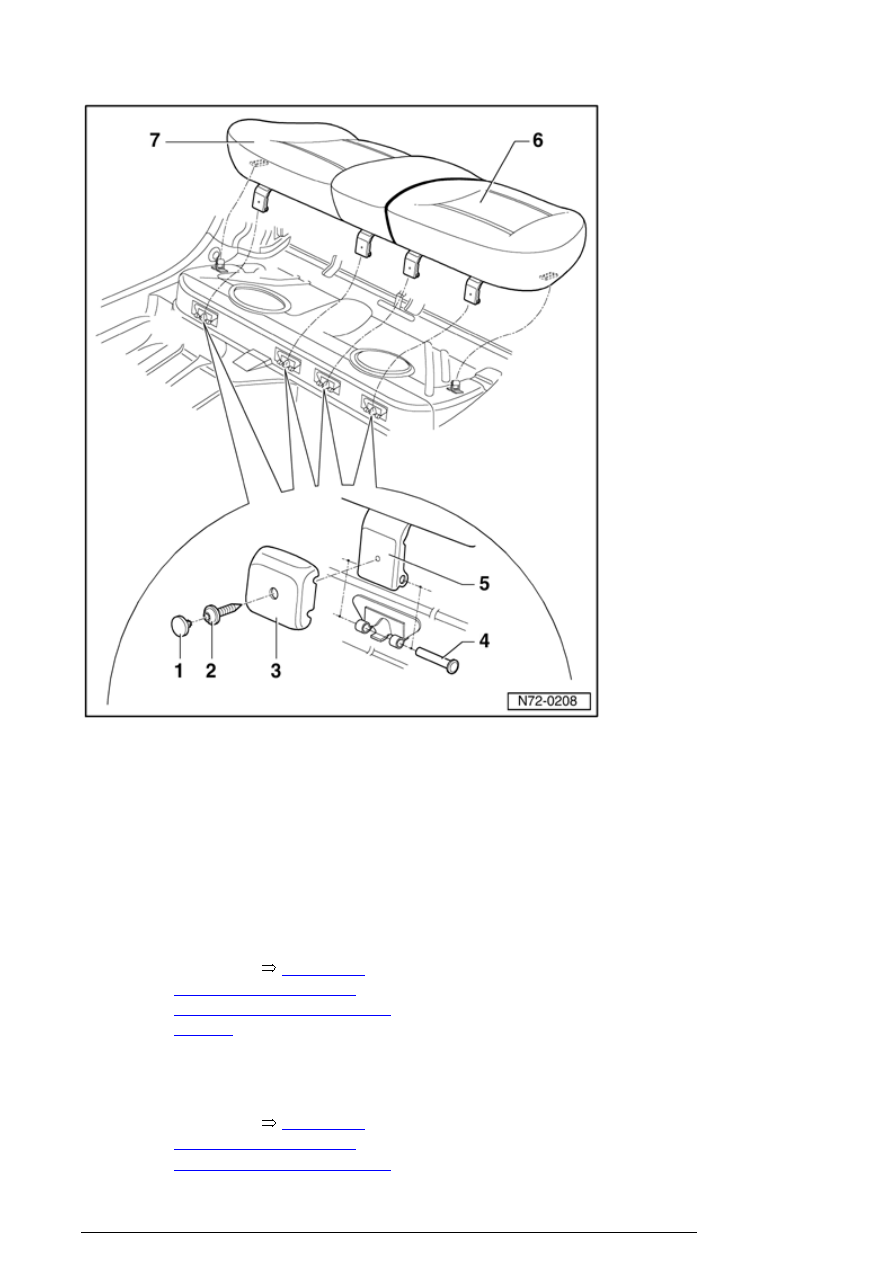

Seat cushion, assembly overview (Golf
wagon/Jetta wagon)



Rear seats

13/2/2005



1. Cover cap

2. Bolt

3. Seat hinge cover cap

4. Pin

5. Seat hinge

6. Left seat cushion

¡

Removing



72-2, Seat

cushion, removing and
installing (Golf wagon/Jetta
wagon)





7. Right seat cushion

¡

Removing



72-2, Seat

cushion, removing and
installing (Golf wagon/Jetta

Rear seats

13/2/2005
