Volkswagen Golf / Golf GTI / Jetta. Manual - part 795

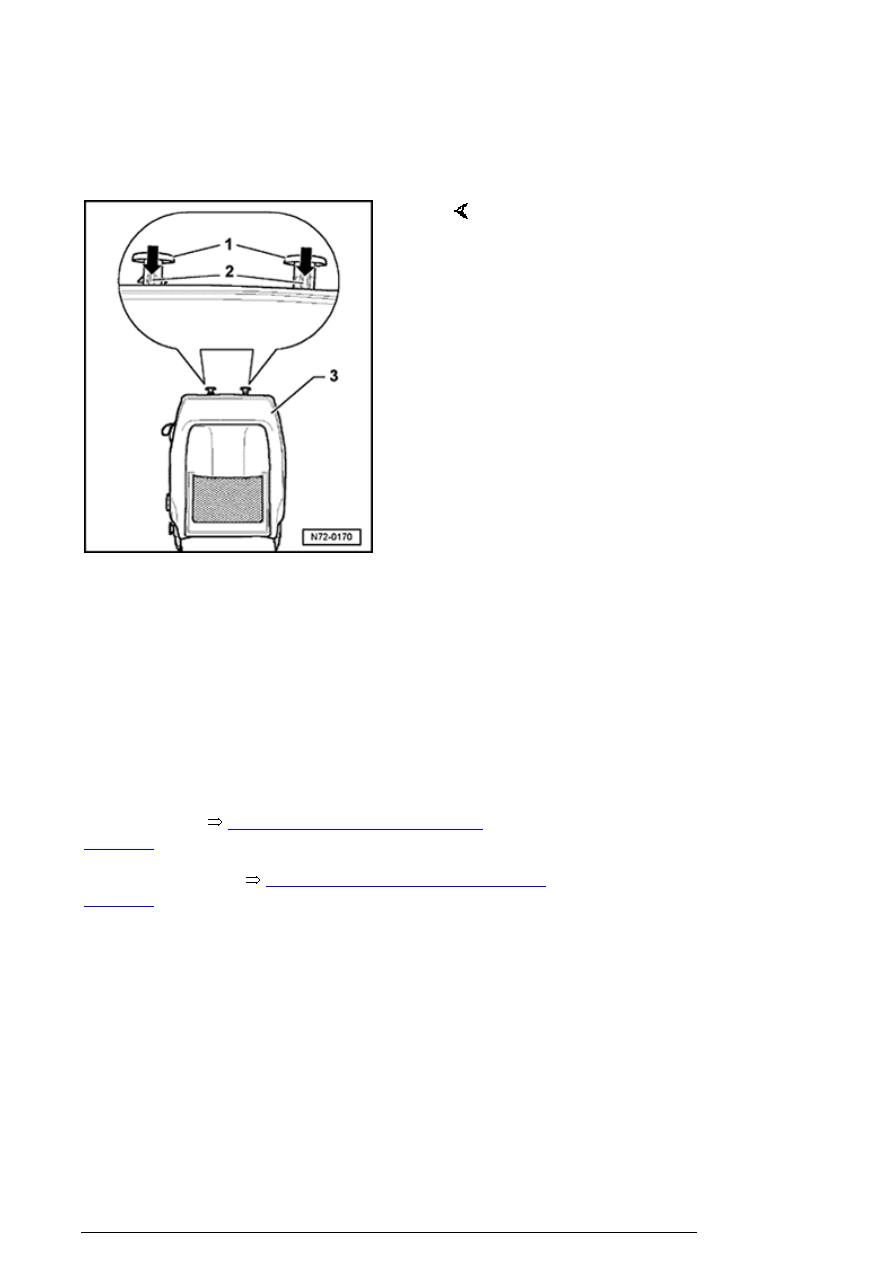

- Push in locking lugs - 2 - and remove headrest guides - 1 -
from backrest - 3 - .

Installing



- Installation is reverse of removal.

8-way seat trim, removing and installing



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove belt latch



72-1, Front backrest, removing and

installing

 .

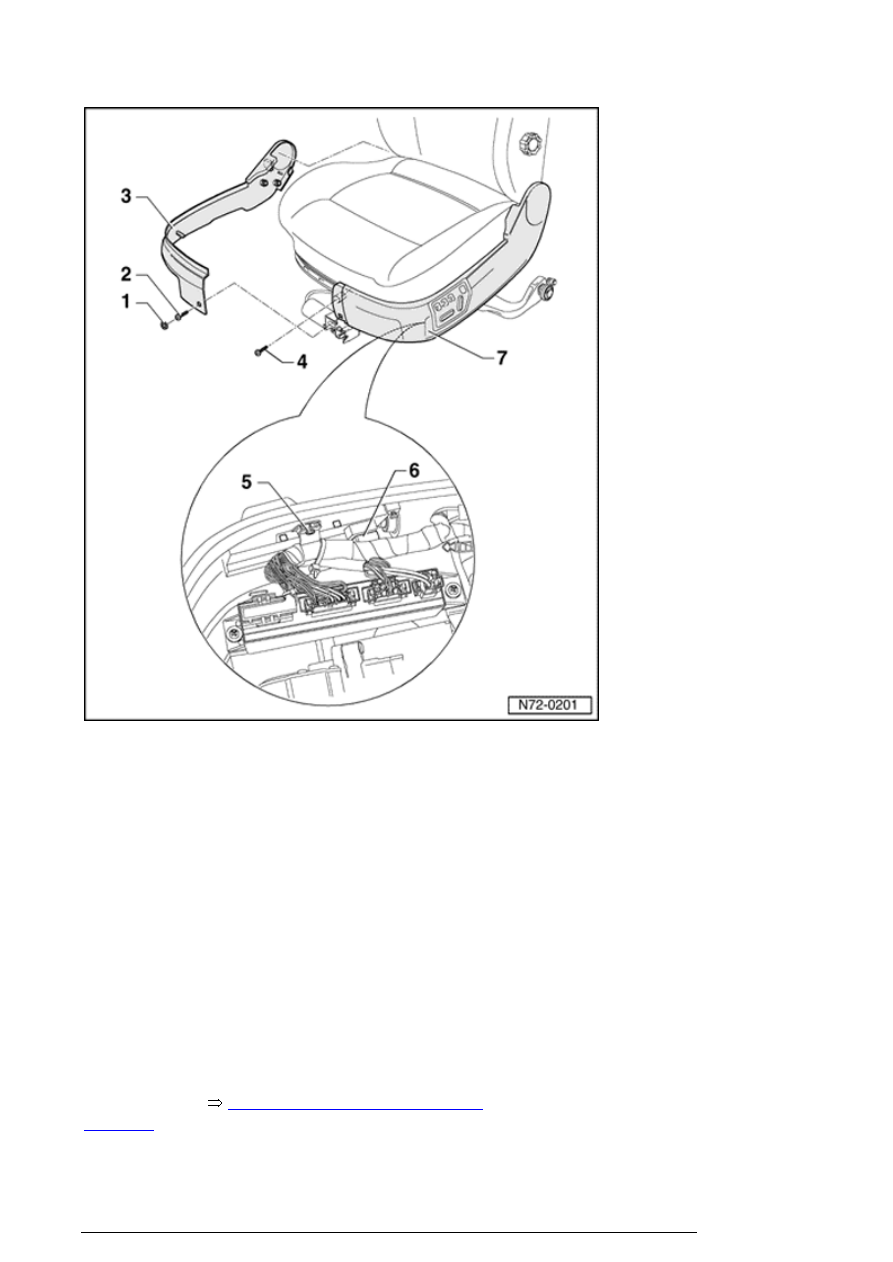

- Unclip cover cap - 1 - and remove screw
- 2 - .

- Unclip right seat trim - 3 - .

- Remove bolts - 4 - and - 5 - .

- Disconnect harness connector - 6 - .

Front seats

13/2/2005



- Unclip left seat trim - 7 - .

Installing



- Installation is reverse of removal.

8-way seat control module, removing and
installing



Note:

n

Control module is installed under drivers seat.



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

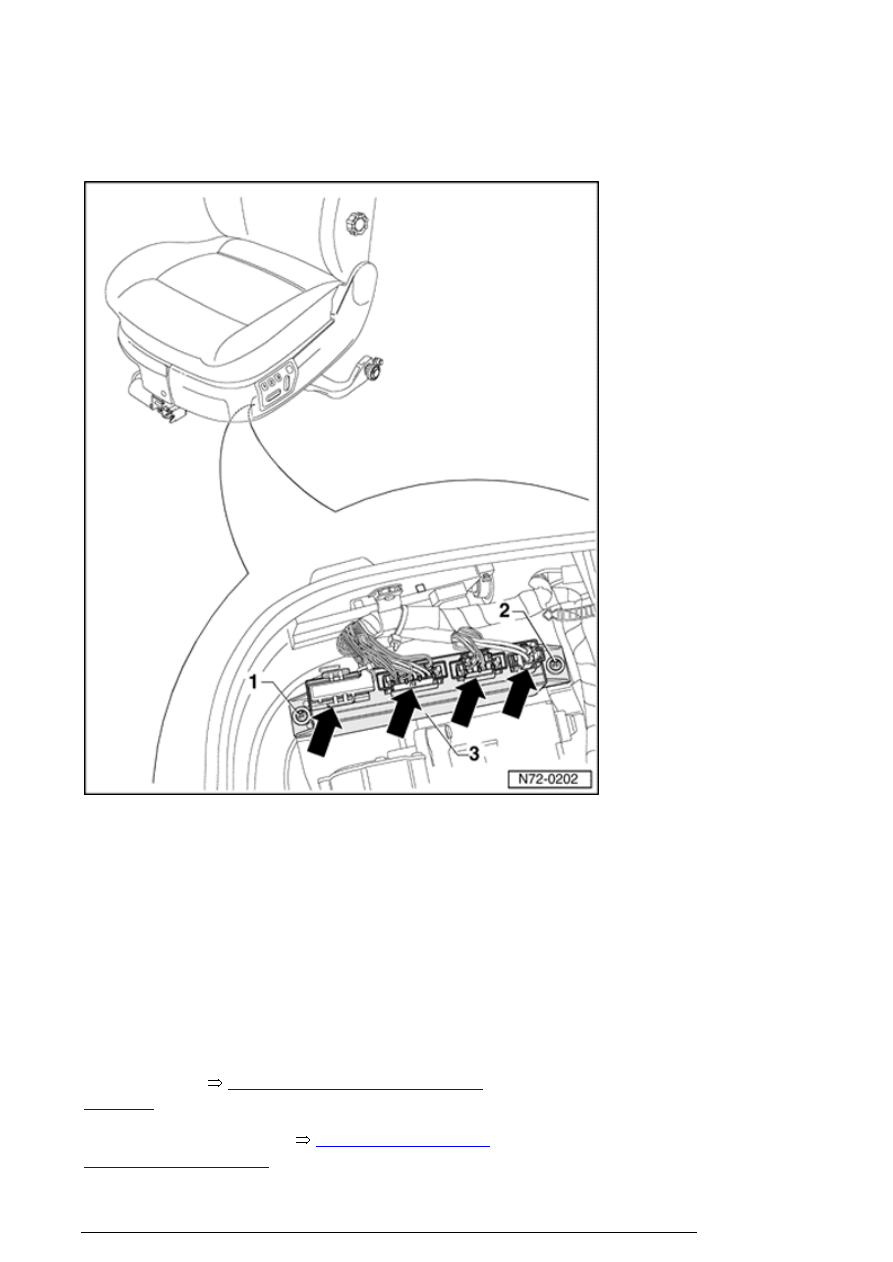

- Disconnect four harness connectors -

Front seats

13/2/2005



arrows - .

- Remove bolts - 1 - and - 2 - .

- Remove control module - 3 - .

Installing



- Installation is reverse of removal.

8-way seat adjusting unit, removing and
installing



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Remove 8-way seat trim



72-1, 8-way seat trim,

removing and installing

 .

Front seats

13/2/2005

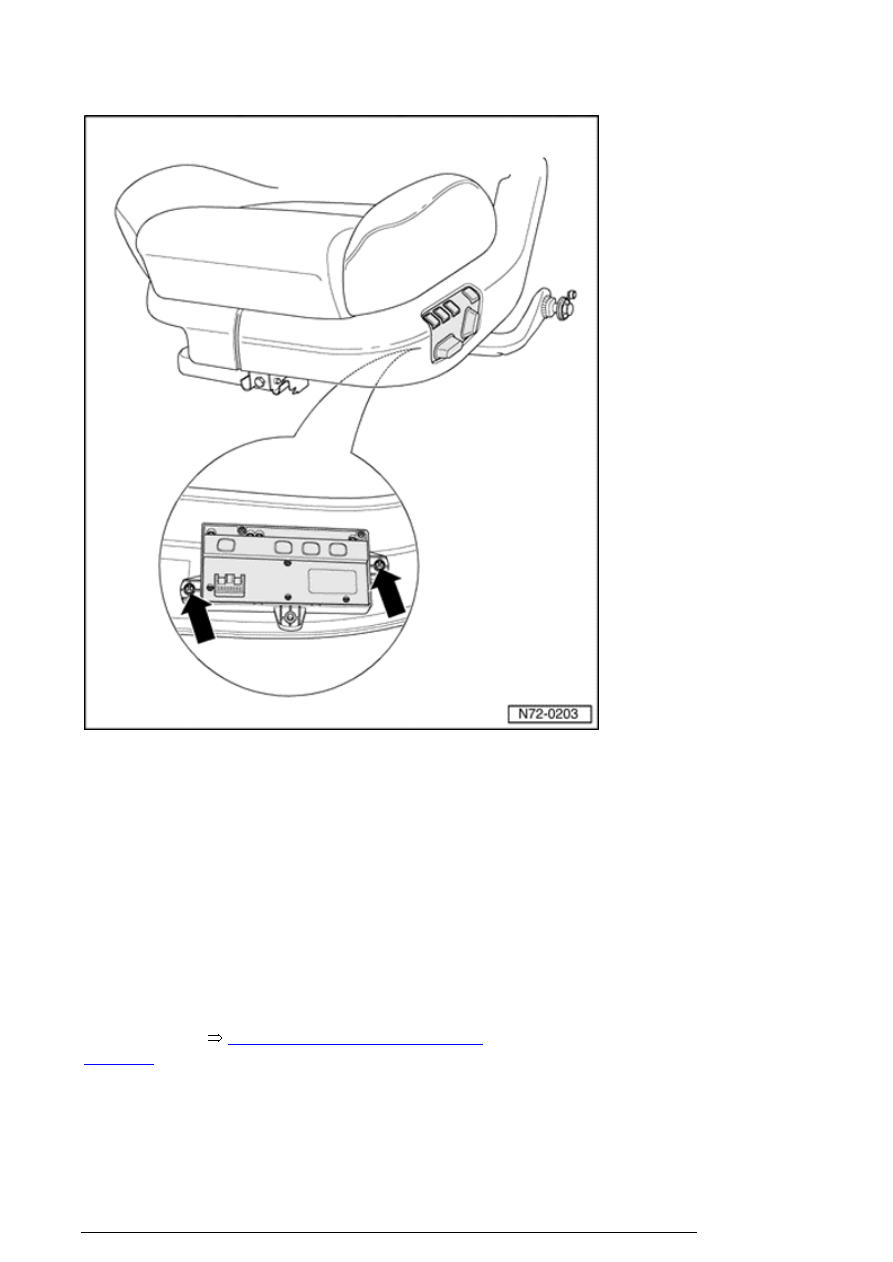

- Remove two bolts - arrows - at interior
of left seat trim and remove switch unit.

Installing



- Installation is reverse of removal.

8-way seat fore and aft adjustment,
removing and installing



Removing



- Remove seat



72-1, Front seats, removing and

installing

 .

- Using a screwdriver, disconnect harness
connector - 1 - in direction of - arrow - .

- Remove bolts - 2 - (four on each side).

Front seats

13/2/2005
