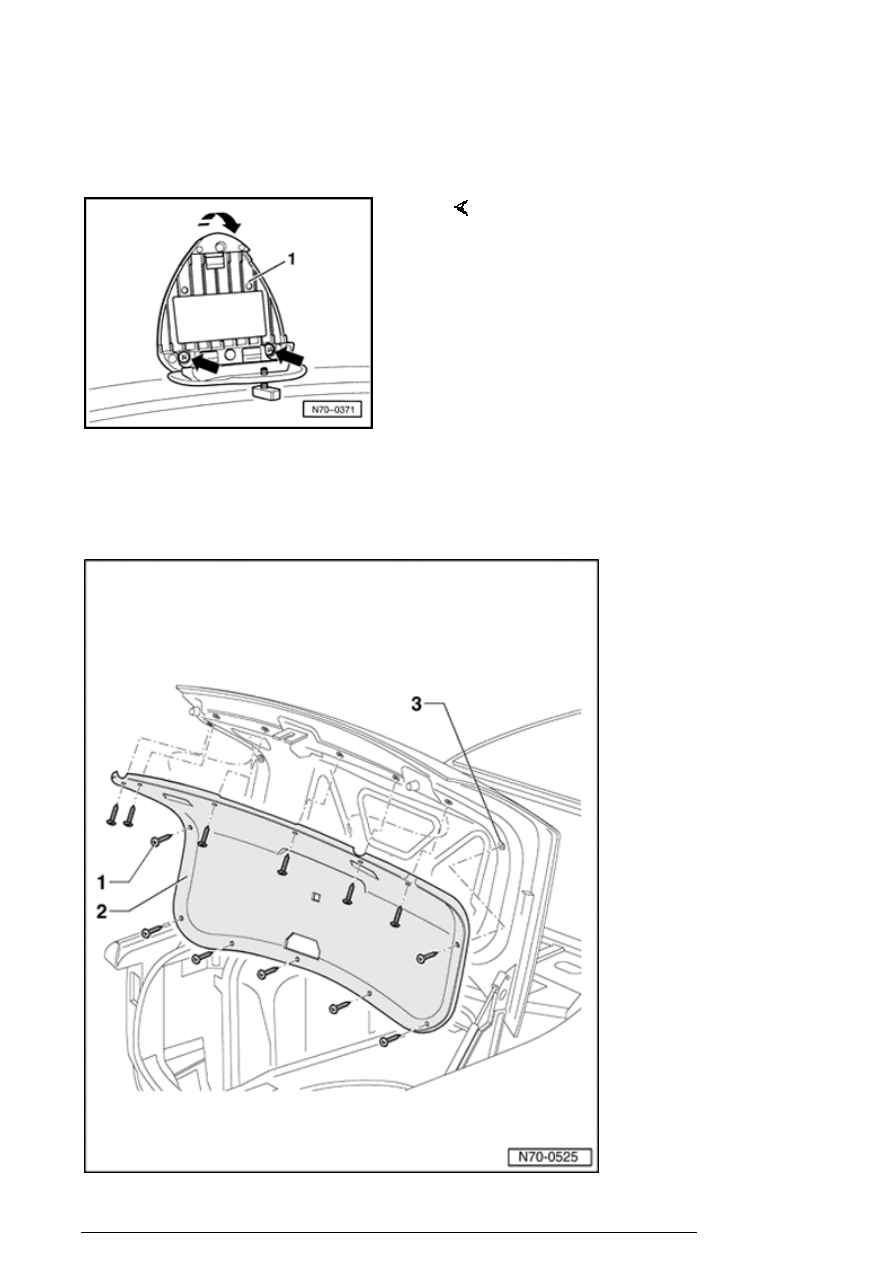

- Open locking mechanism - 2 - .

- Fold bracket - 1 - upward and remove warning triangle  - 3
- .

- Remove bolts - arrows - .

- Slide bracket - 1 - upward and remove.

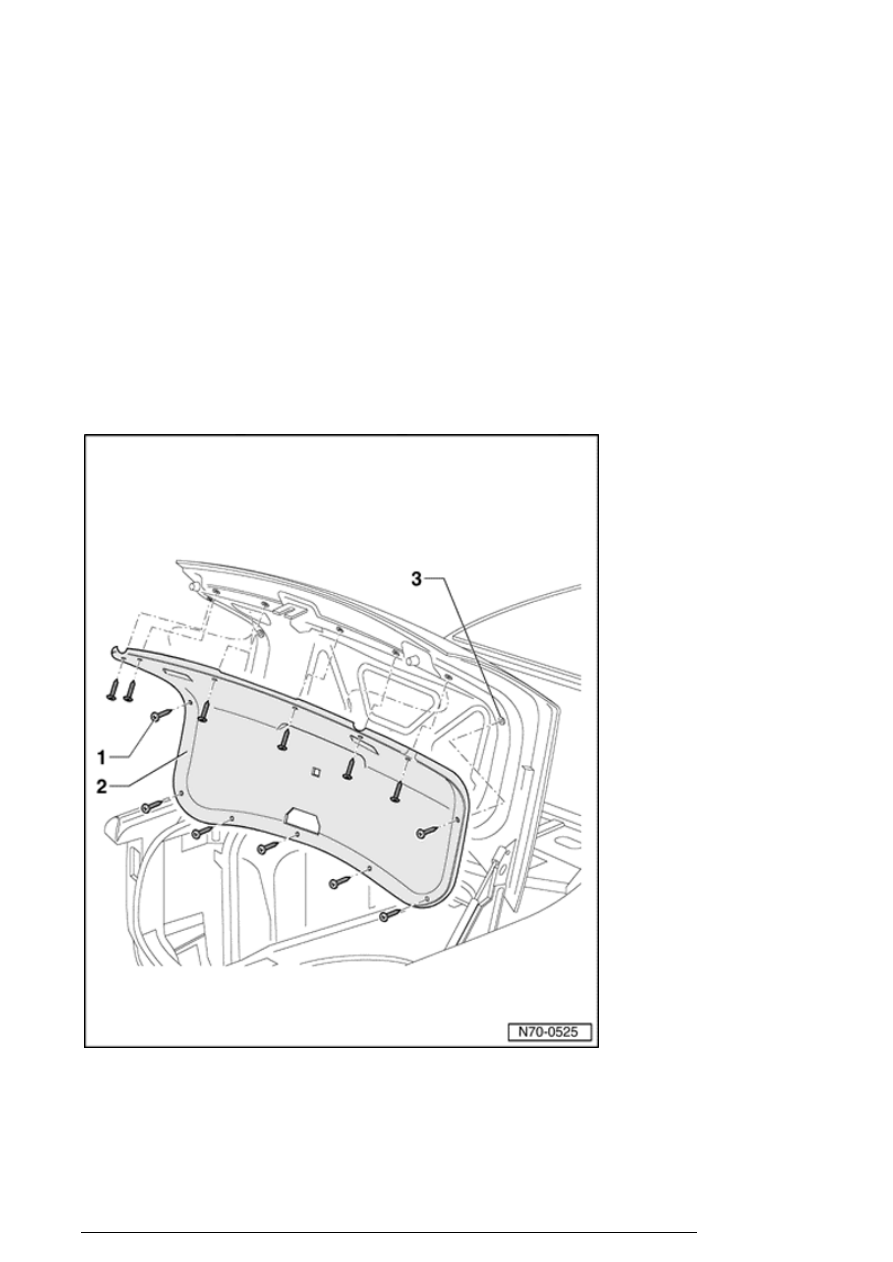

- Remove bolts - 1 - (Qty. 13).

Rear lid trim

13/2/2005



- Loosen trim - 2 - in area of grip recess
out of lid and remove.

Installing



- Check nuts - 3 - , replace if necessary
and insert into holes of lid.

- Place trim - 2 - in installation position
and bolt firmly.

- Insert bracket for warning triangle and
bolt firmly.

- Insert warning triangle into bracket.

- Fold bracket closed and bolt down
locking mechanism.

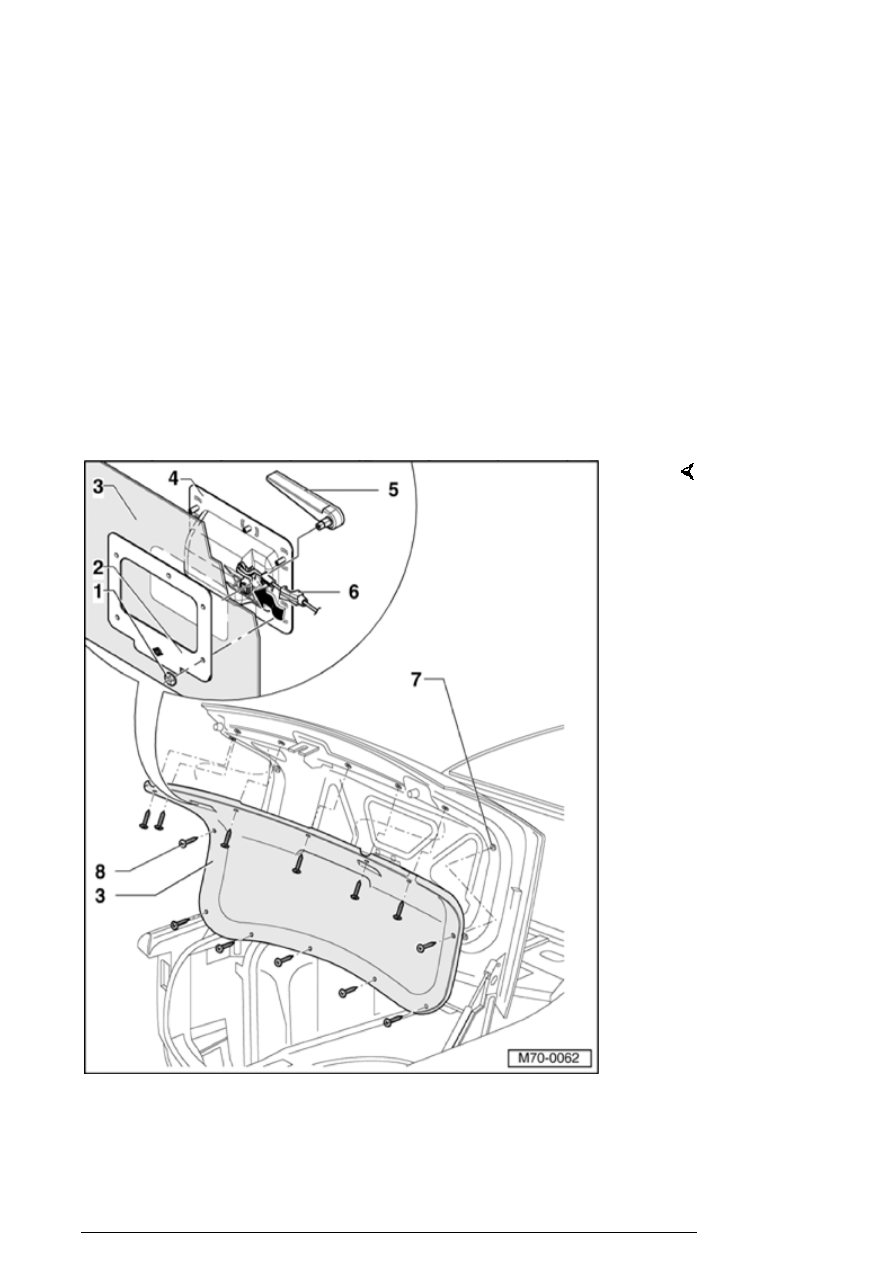

Trunk escape handle, removing and

Rear lid trim

13/2/2005





installing



Removing

- Unclip up clip - 6 - and release cable Bowden - arrow -

- Clamping washer - 1 -

n

Qty. 6



- Remove frame - 2 -

- Remove handle support - 4 - from rear lid trim.

- Release escape handle - 5 - from handle support - 4 - .

Installing

Install in reverse order of removal.

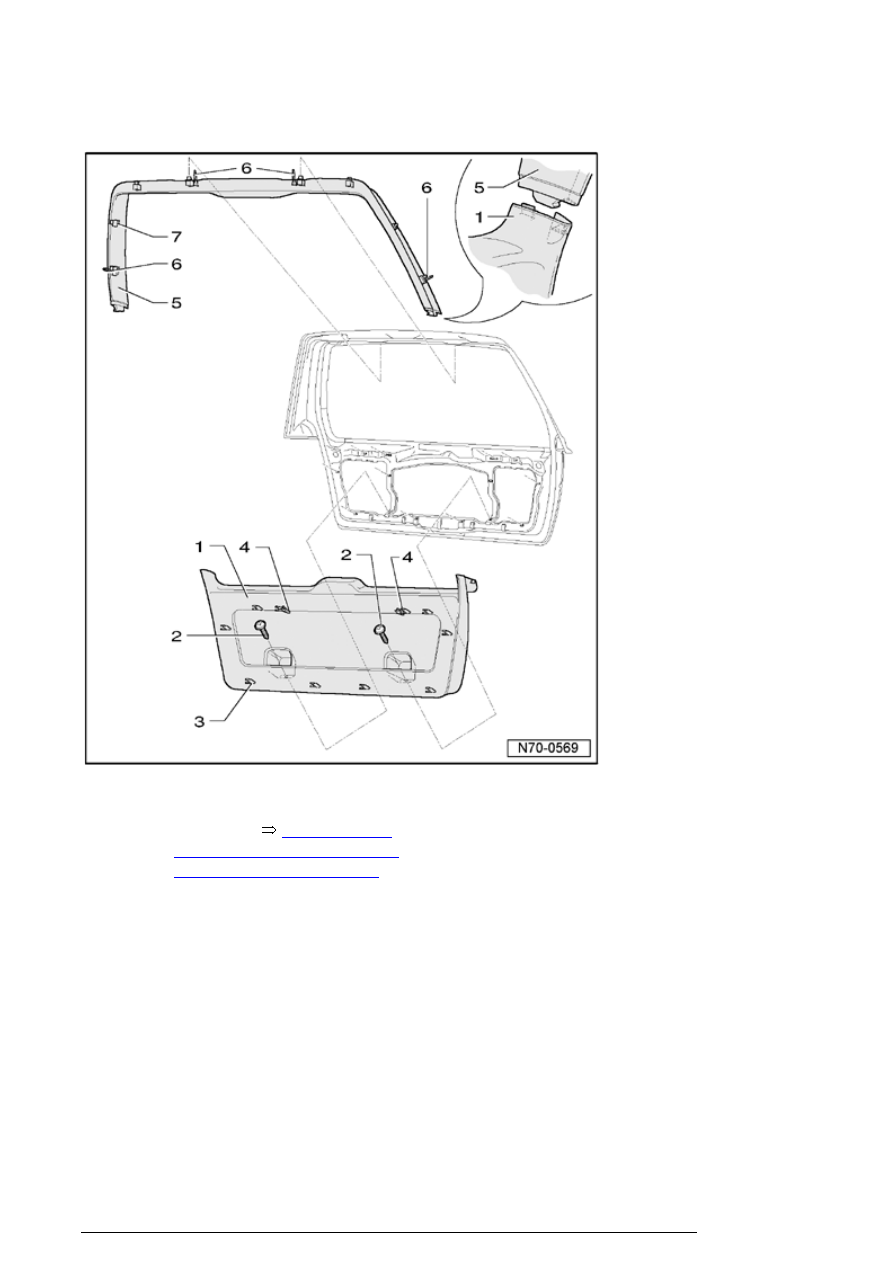

Tailgate trim, assembly overview (Golf

Rear lid trim

13/2/2005



wagon/Jetta wagon)



1. Lower trim panel

¡

Removing



70-5, Tailgate

trim, removing and installing
(Golf wagon/Jetta wagon)





2. Screws

¡

Qty. 2



3. Clips

¡

Qty. 10



4. Guide pin

¡

Qty. 2
