Volkswagen Golf / Golf GTI / Jetta. Manual - part 783







Cargo net repair kit, installing

Installing

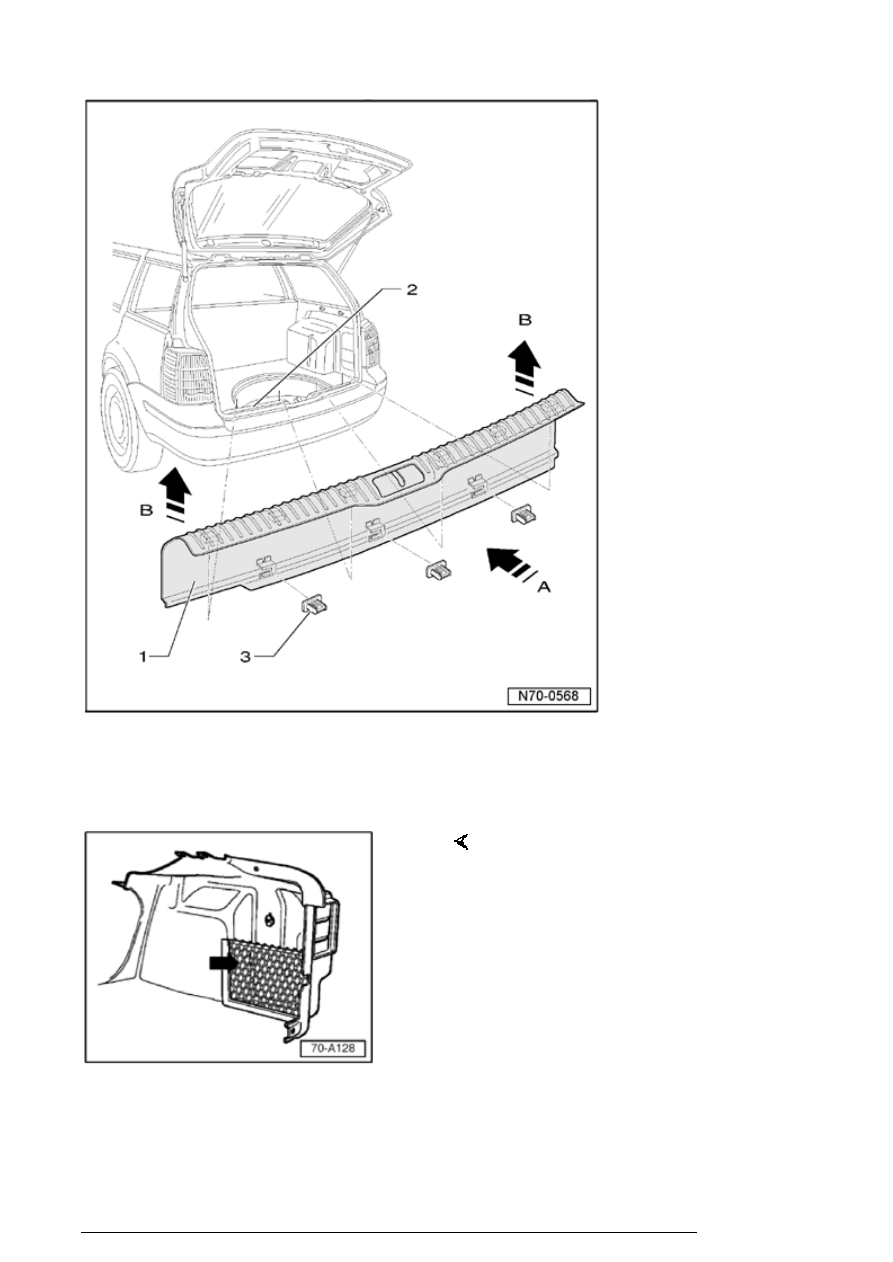

Right side luggage compartment trim panel cargo net  -
arrow - requires replacement.

Install cargo net repair kit as follows:

Luggage compartment trim

13/2/2005





Note:

n

Always check with your Parts Dept. for latest part
information



- Remove right side luggage compartment trim panel.

- Remove net fasteners on reverse side of luggage
compartment trim

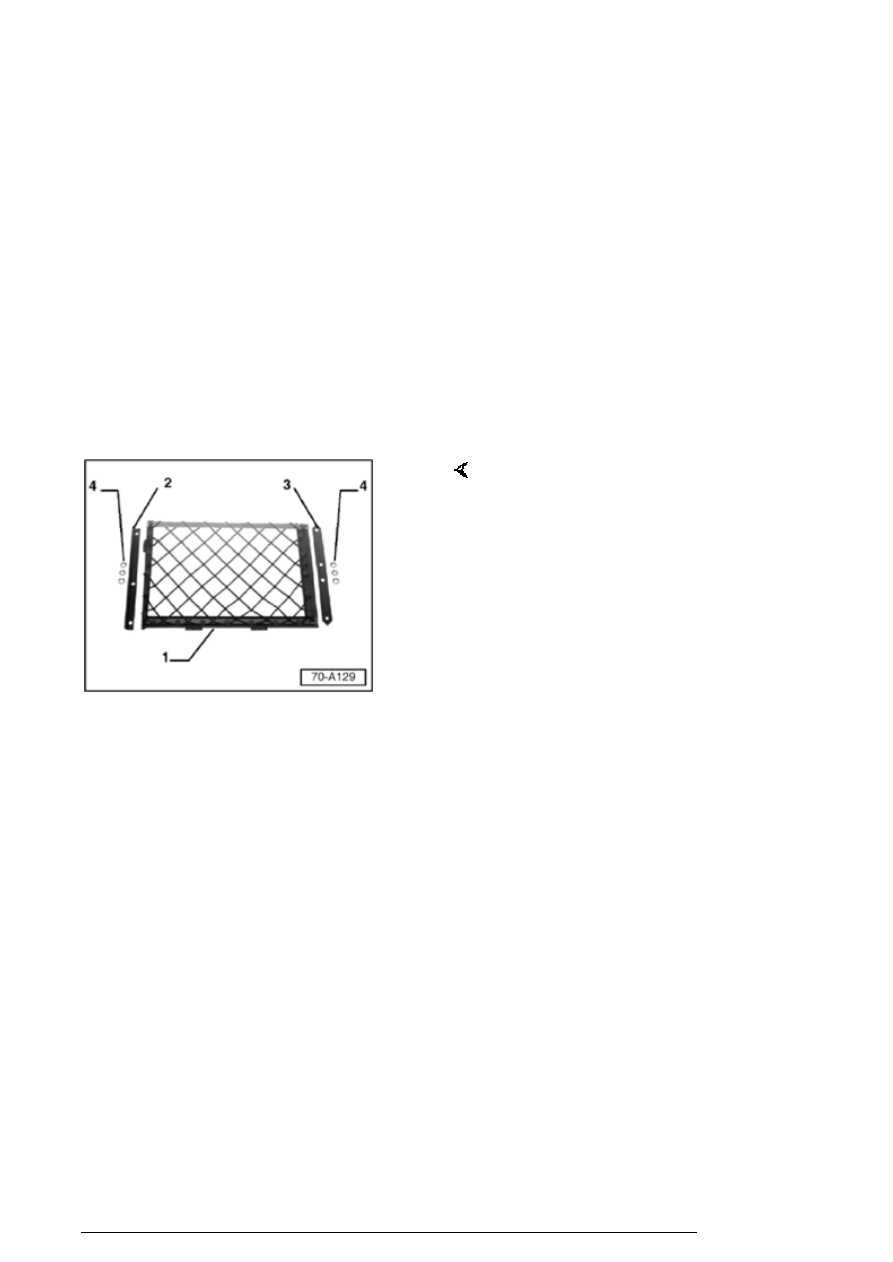

- Install replacement cargo net - 1 - into holes on luggage
compartment trim.

- Install retainers - 2 - and - 3 - onto net studs on reverse
side of luggage compartment trim.

- Install retainer push-nuts - 4 - firmly over studs.

- Install side luggage compartment trim panel.

Luggage compartment trim

13/2/2005

70 - 5





Rear lid trim



Tools



Special tools, testers and auxiliary items required

n

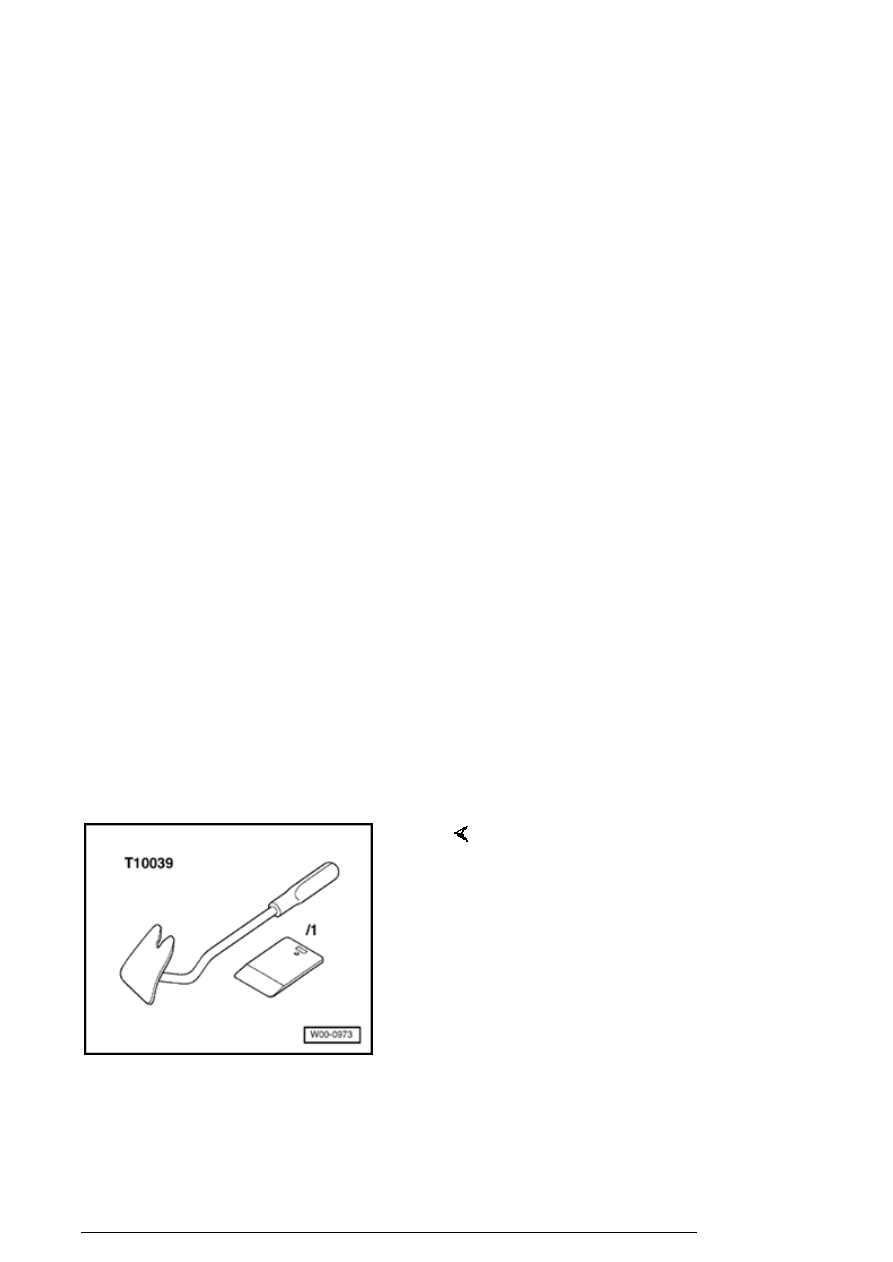

Lever T10039



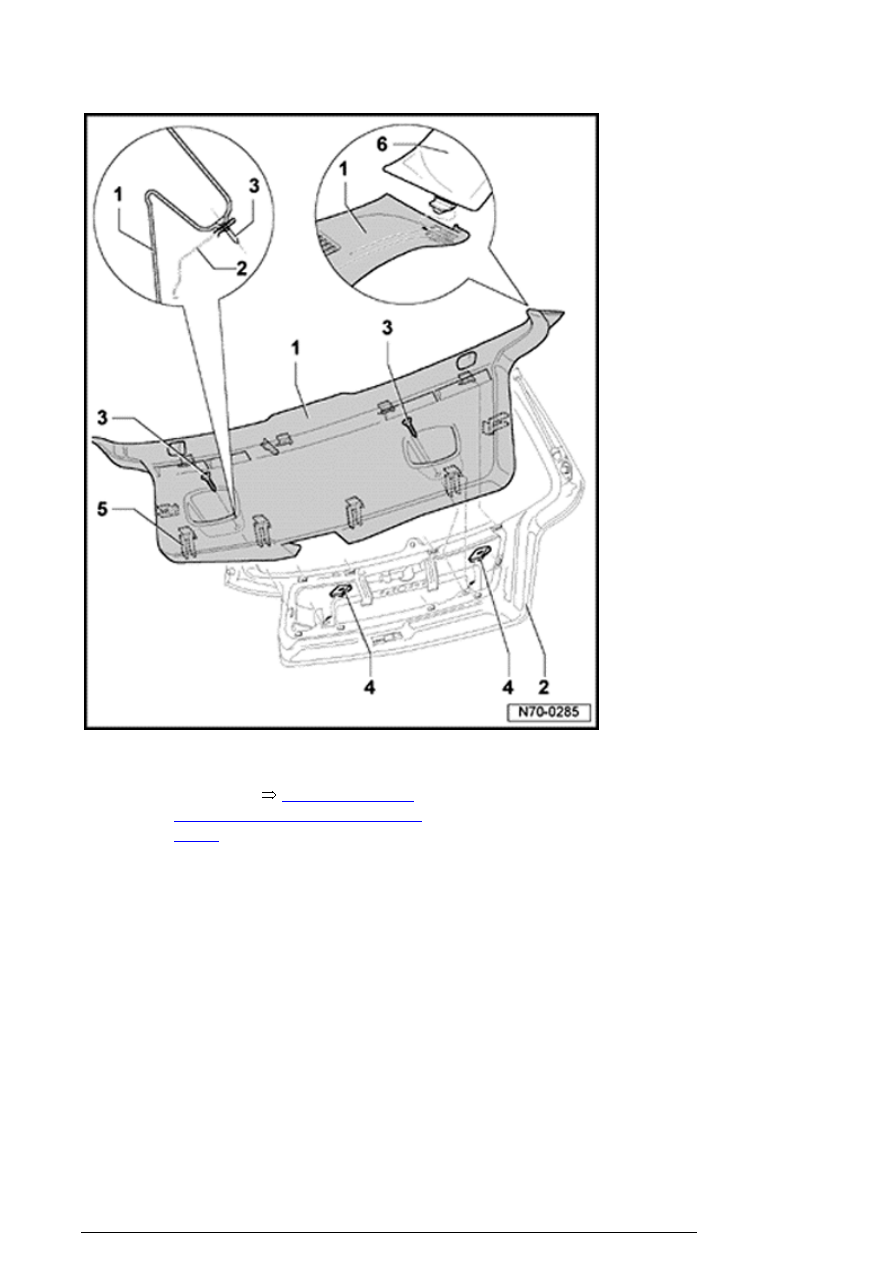

Lower rear lid trim, assembly overview
(Golf)



Rear lid trim

13/2/2005



1. Lower trim panel

¡

Removing



70-5, Lower rear

lid trim, removing and installing
(Golf)





2. Rear lid

3. Screws

¡

Qty. 2



4. Nuts

¡

Qty. 2



5. Clips

¡

Qty. 10

Rear lid trim

13/2/2005
