- Fold seat cushion and backrest forward.

- Remove press button - 2 - from stud - 5 - .

- Remove trim - 1 - from body flange - 4 - with clips - 3 - .

Installing



- Installation is reverse of removal.

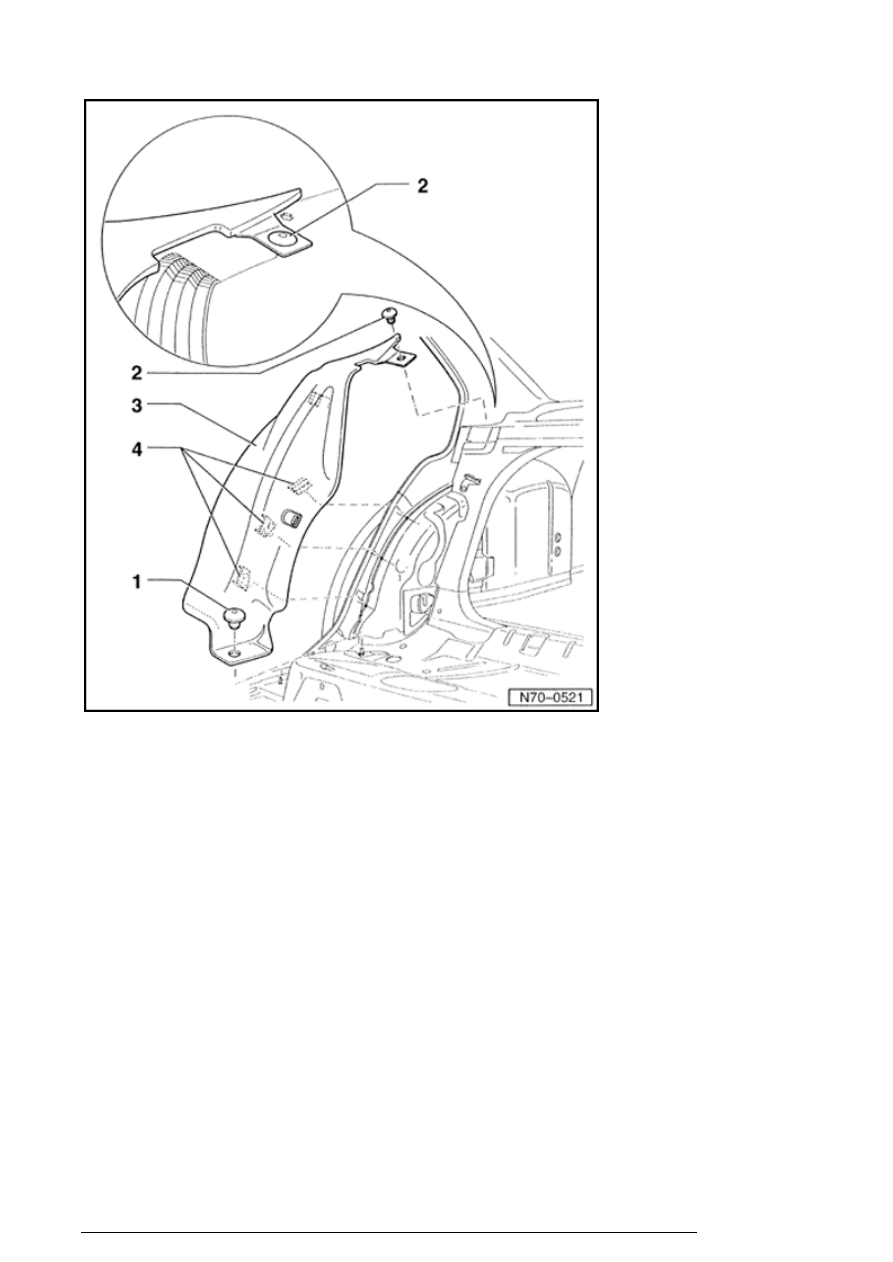

Wheel housing trim, removing and installing
(Jetta)



Removing



- Remove rear shelf



70-3, Rear shelf, removing and

installing

 .

- Fold seat cushion and backrest forward.

- Remove press button - 1 - .

- Remove plugs - 2 - using Disassembly
pliers 3392 .

Pillar and side trim

13/2/2005



- Loosen trim - 3 - in area of clips - 4 - and
remove.

Installing



- Installation is reverse of removal.

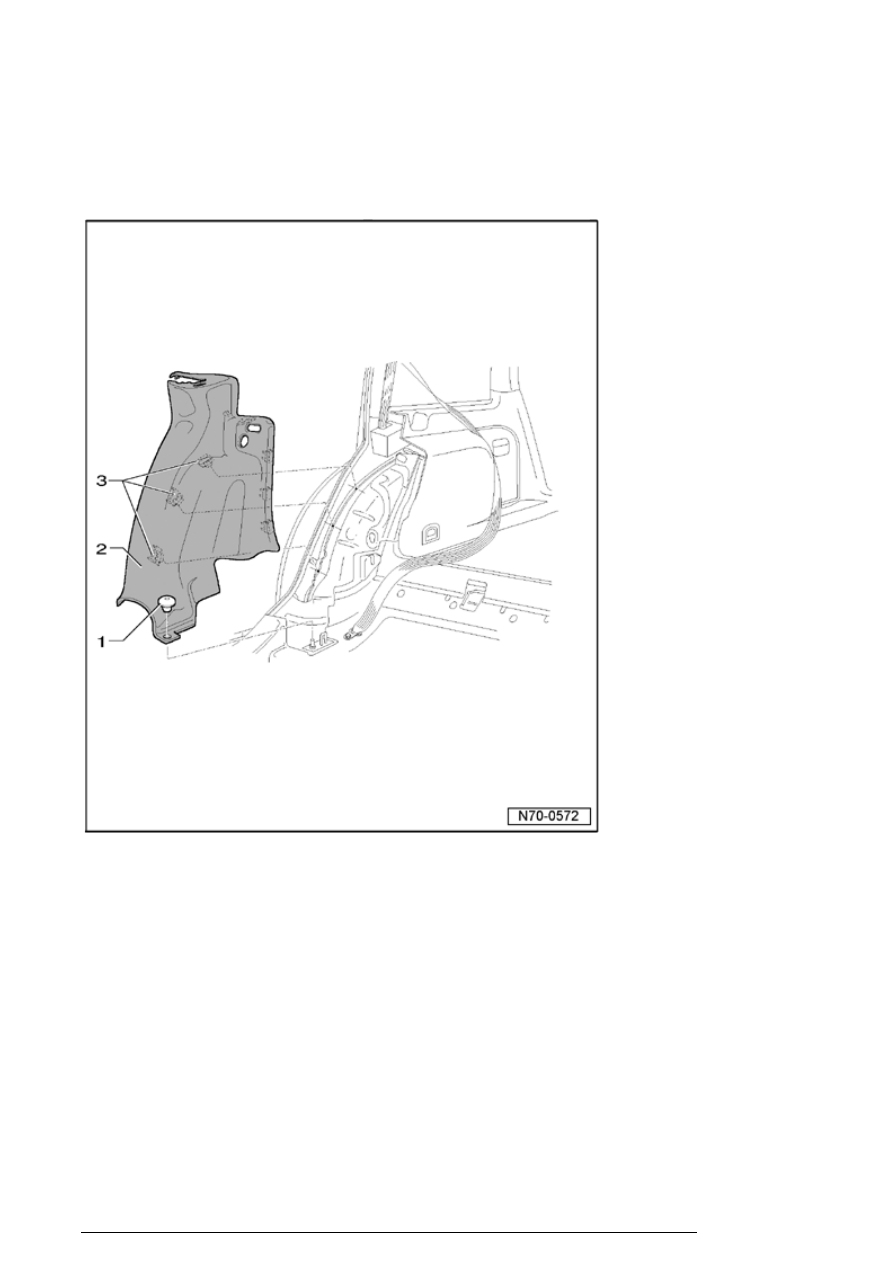

Wheel housing trim, removing and installing
(Golf wagon/Jetta wagon)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



n

For better depiction of trim, backrests are not shown
in illustration.



Pillar and side trim

13/2/2005



Removing



- Fold seat cushion forward.

- Remove press button - 1 - .

- Loosen trim - 2 - in area of clips - 3 - and
remove.

Installing



- Installation is reverse of removal.

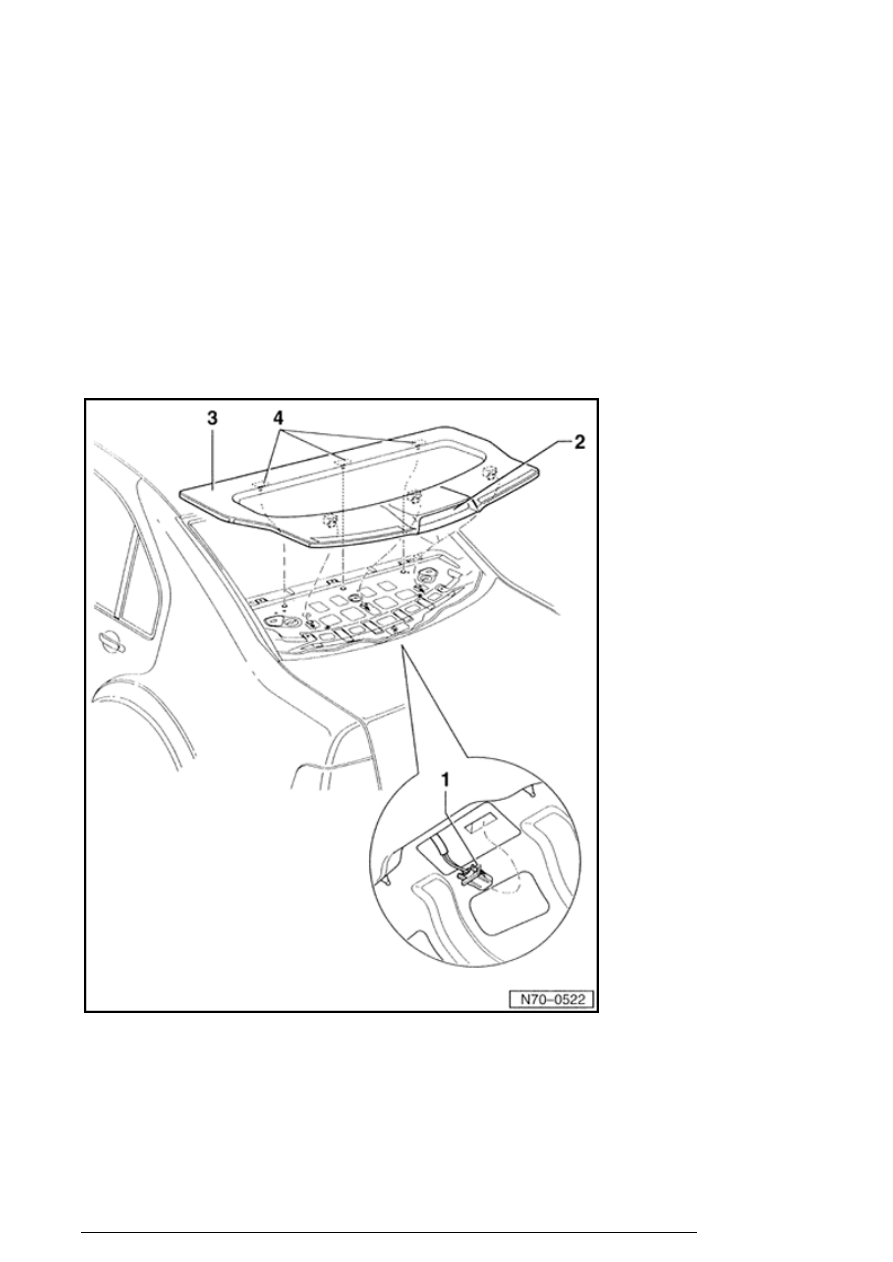

Rear shelf, removing and installing



Removing



Caution!



Disconnect battery ground (GND) strap before working

Pillar and side trim

13/2/2005





on electrical system.

Note:

n

Before disconnecting battery, see note concerning
radio anti-ft coding in Owners Manual.



- Switch ignition off.

- Push backrests forward.

- Disconnect connector - 1 - from auxiliary
brake lights - 2 - .

- Unclip rear shelf - 3 - and remove.

Installing



- Installation is reverse of removal.
