Installing



- Installation is reverse of removal.

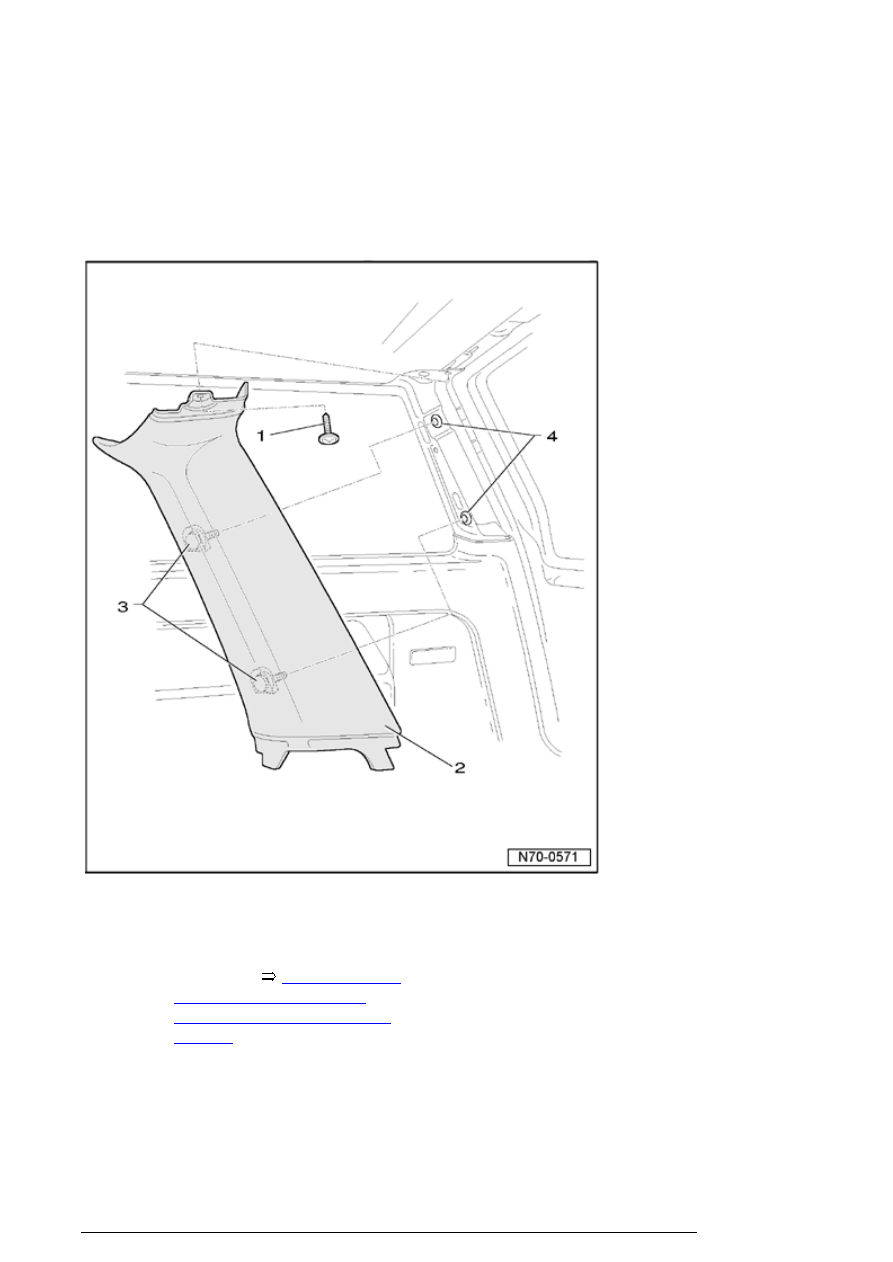

Upper D-pillar trim, assembly overview (Golf
wagon/Jetta wagon)



1. Bolt

2. Upper D-pillar trim panel

¡

Removing



70-3, Upper D-

pillar trim, removing and
installing (Golf wagon/Jetta
wagon)





3. Clips

¡

Qty. 2



Pillar and side trim

13/2/2005

4. Mounting sleeves

¡

Qty. 2

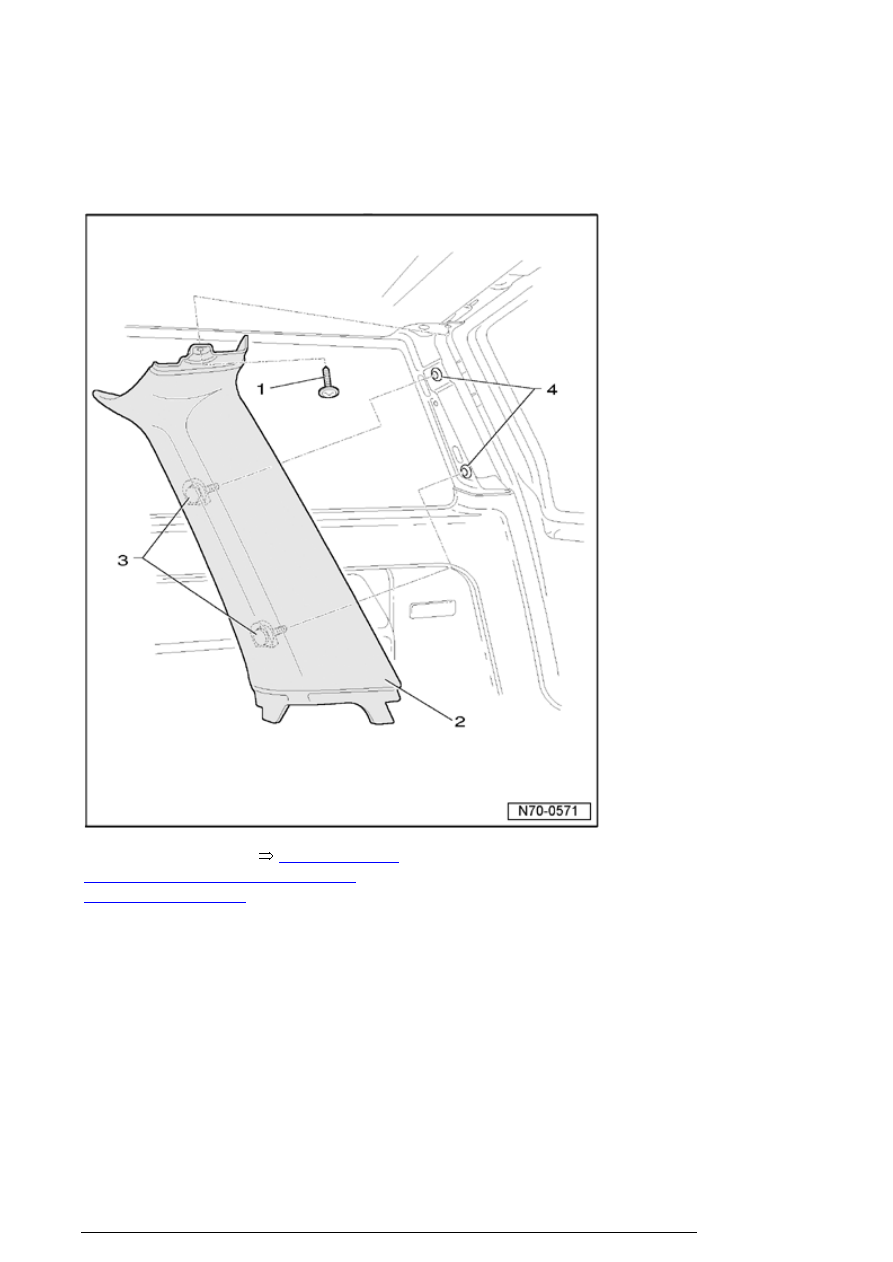

Upper D-pillar trim, removing and installing
(Golf wagon/Jetta wagon)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing



- Remove roof end strip



70-6, Roof end strip, removing

and installing (Golf wagon/Jetta wagon)

 .

- Remove bolt - 1 - .

Pillar and side trim

13/2/2005



- Remove trim - 2 - and pull out upward.

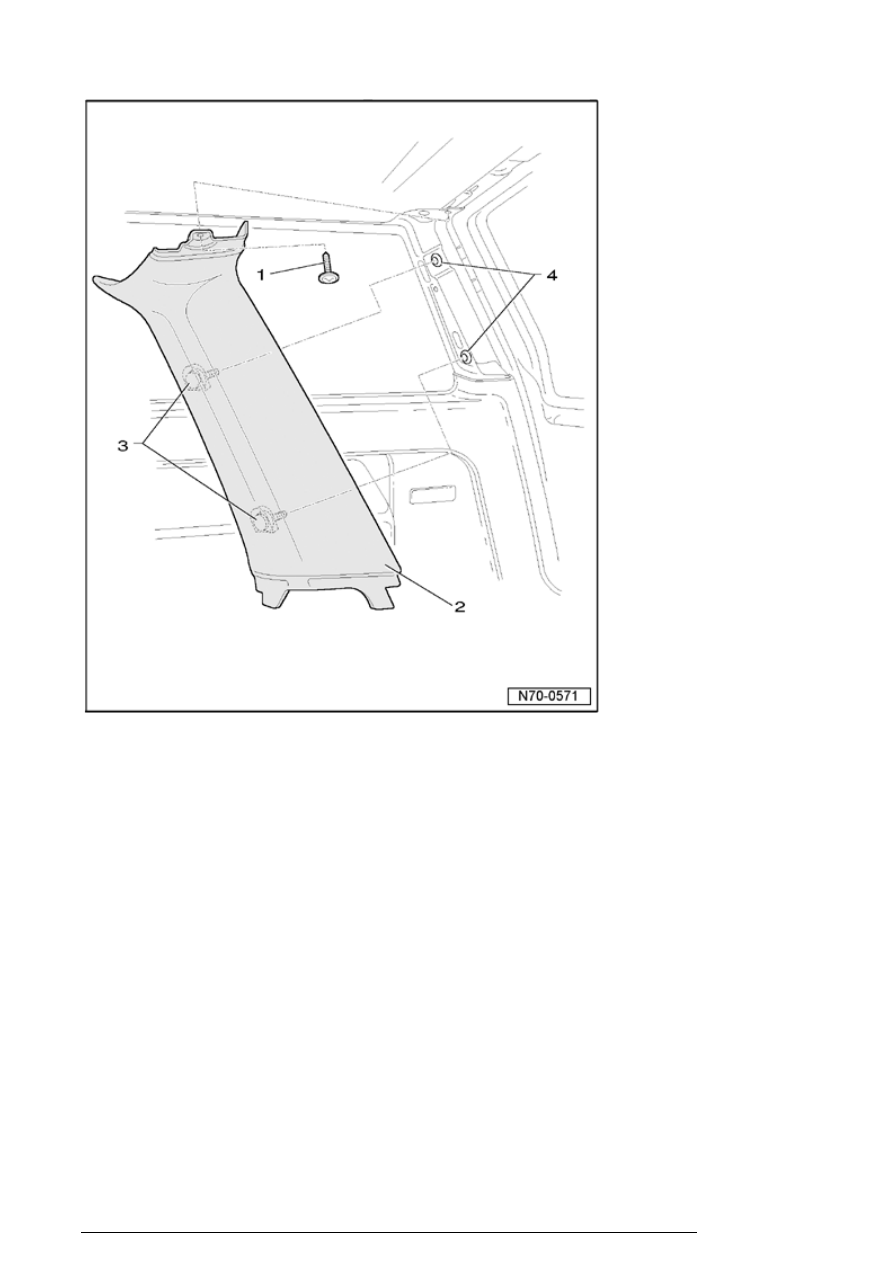

Installing



Note:

n

Before installing trim - 2 - , check
clips - 3 - and mounting sleeves - 4 -
for damage, replace if necessary.



n

Steel clips and D-pillar trim parts
can no longer be ordered separately
for vehicles with side curtain
protection

⇒ parts catalog.



- Insert clips - 3 - into mounts for trim - 2 -
and press mounting sleeves - 4 - into C-
pillar holes.

- Insert lower edge of D-pillar trim panel -

Pillar and side trim

13/2/2005



2 - behind luggage compartment side trim
and clip into D-pillar.

- Secure trim - 2 - in roof area with bolt - 1
- .

- Install roof end strip



70-6, Roof end

strip, removing and installing (Golf
wagon/Jetta wagon)

 .

Wheel housing trim, removing and installing
(Golf)



Note:

n

Removal and installation is described for right side of
vehicle. same instructions apply for removal and
installation for left-hand side.



Removing
