Volkswagen Golf / Golf GTI / Jetta. Manual - part 755



- Disconnect harness connector for air
outlet indicator - arrow - .

All models:

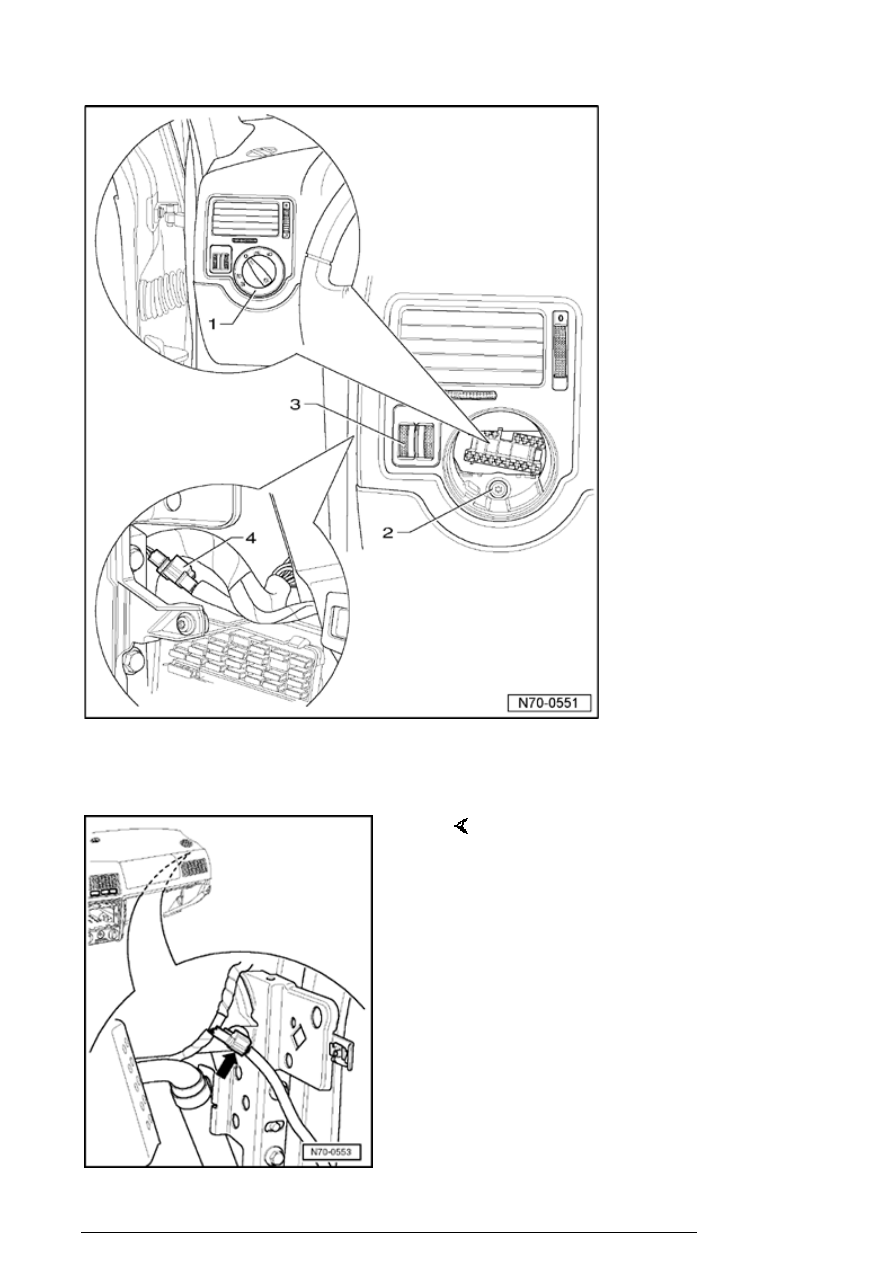

- Press in headlight switch - 1 - , turn
toward right and remove.

- Disconnect harness connector.

- Remove screw - 2 - and remove air
outlet from instrument panel.

- Disconnect harness connector for
headlight aim control - 3 - .

Only Jetta/Jetta wagon:

Instrument panel

13/2/2005







- Disconnect harness connector for air
outlet indicator - 4 - .

Instrument panel

13/2/2005





- Disconnect harness connector for air outlet indicator  -
arrow - .

All models:

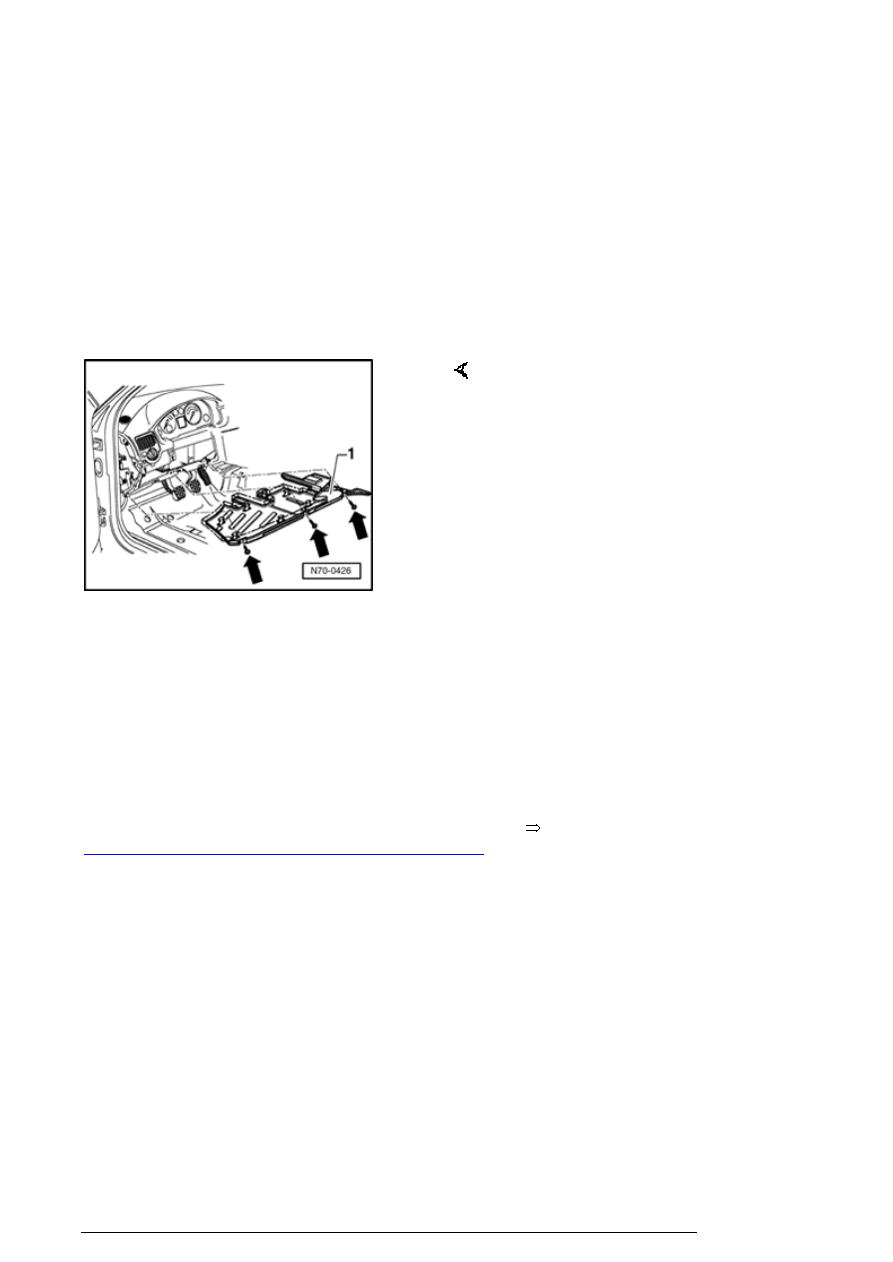

- Remove screws - arrows - .

- Remove footwell cover - 1 - .

Note:

n

Cover - 1 - can also be secured by clips.



Caution!

Observe safety precautions for working on airbags



69-4, Safety precautions when working on airbags

 .

Caution!



Electrostatic charges may result in involuntary
deployment of airbag. Therefore, mechanic must be
electrostatically discharged before disconnecting
ignition- and Ground (GND) wires. This is done e.g. by
briefly grasping chassis or door striker.

Instrument panel

13/2/2005

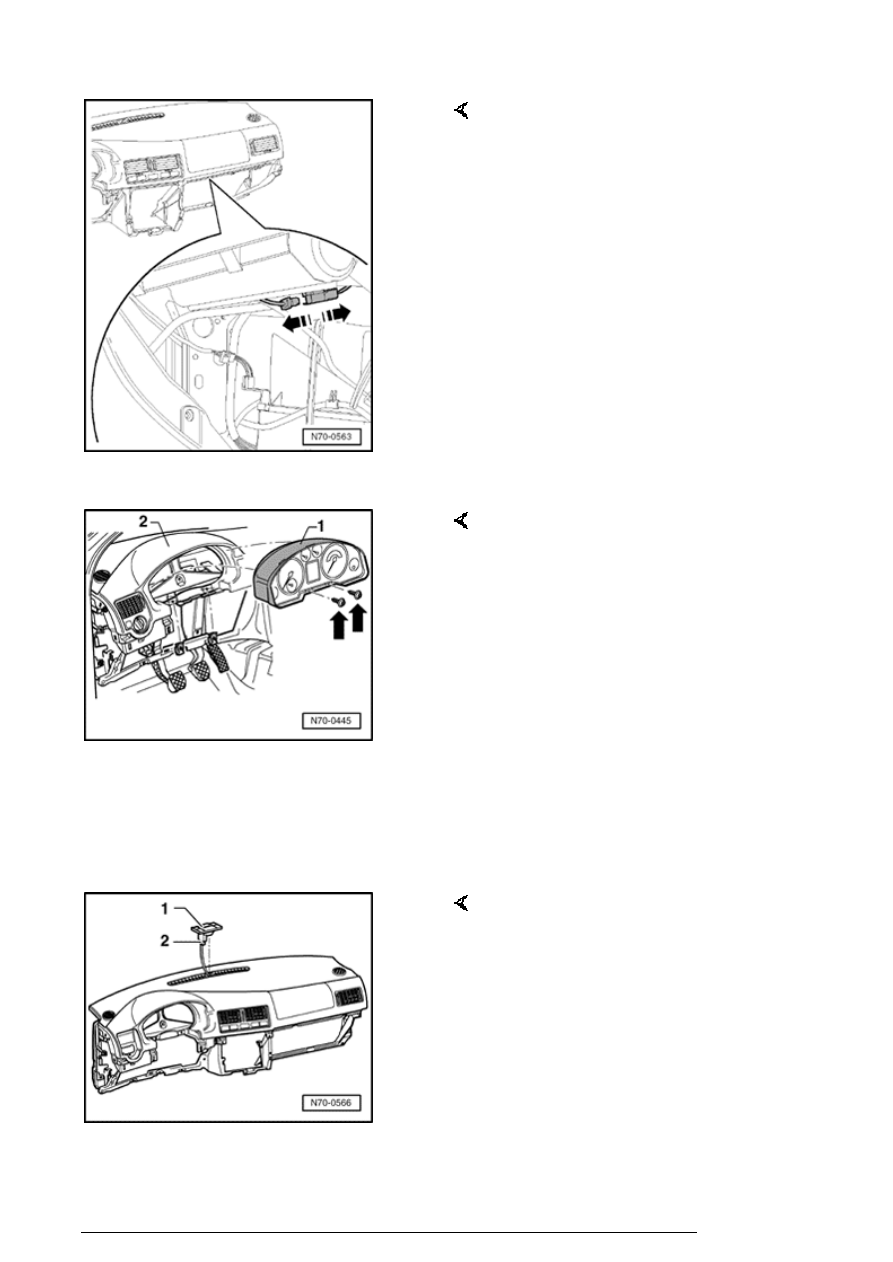

- Disconnect harness connector for Passengers airbag.

- Remove screws - arrows - .

- Lower instrument cluster - 1 - slightly and remove from
instrument panel - 2 - .

- Disconnect harness connector.

- Unclip temperature sensor - 1 - and disconnect connector

Instrument panel

13/2/2005
