- Remove screws - arrows - .

- Remove reinforcement - 1 - .

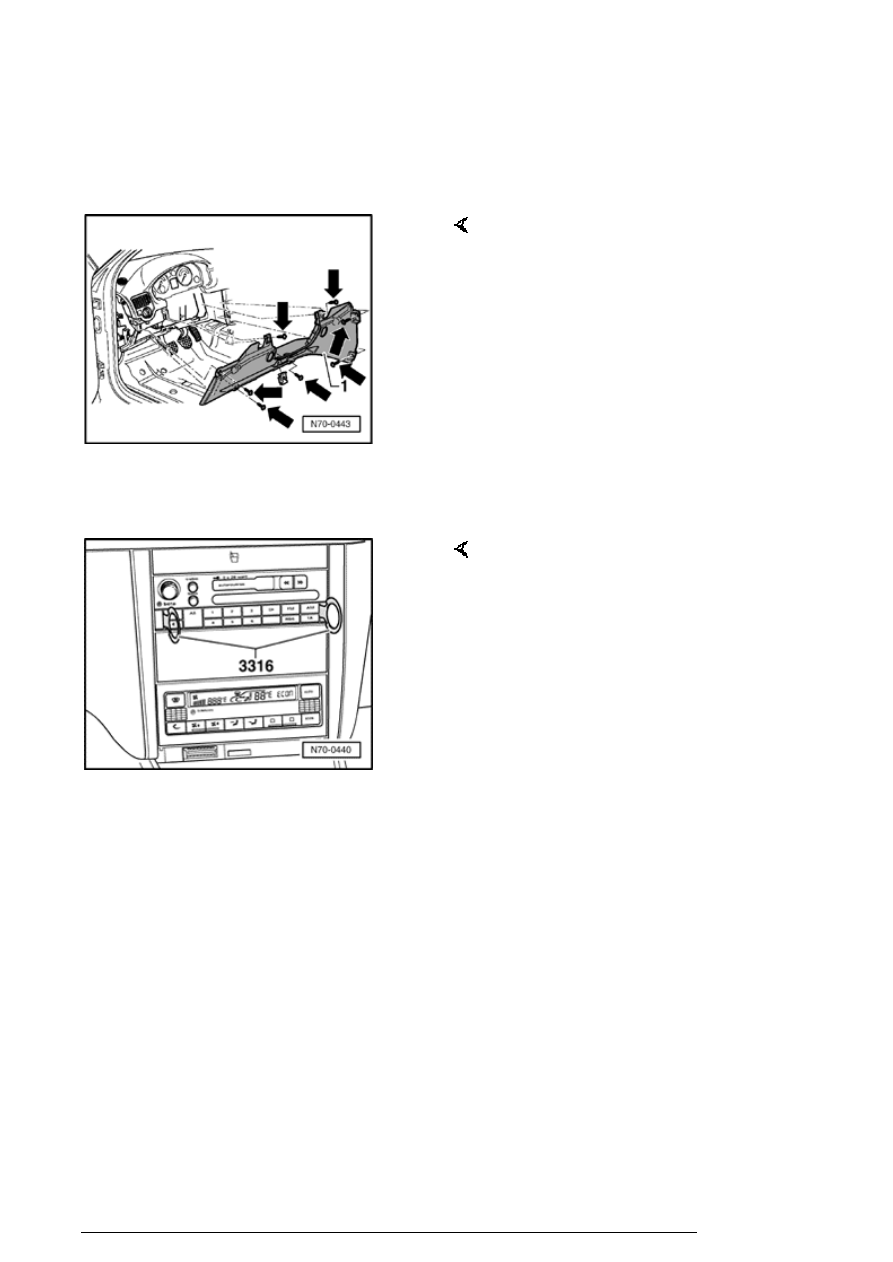

- Slide Radio release tool 3316 into release slots until y
engage.

- Remove radio from instrument panel using grip rings on
release tool and disconnect harness connectors.

Note:

n

Radio release tool 3316 must not be pushed to side or
tilted during procedure.



n

To remove release tool from radio, press in locking
lugs on side of radio.



Instrument panel

13/2/2005









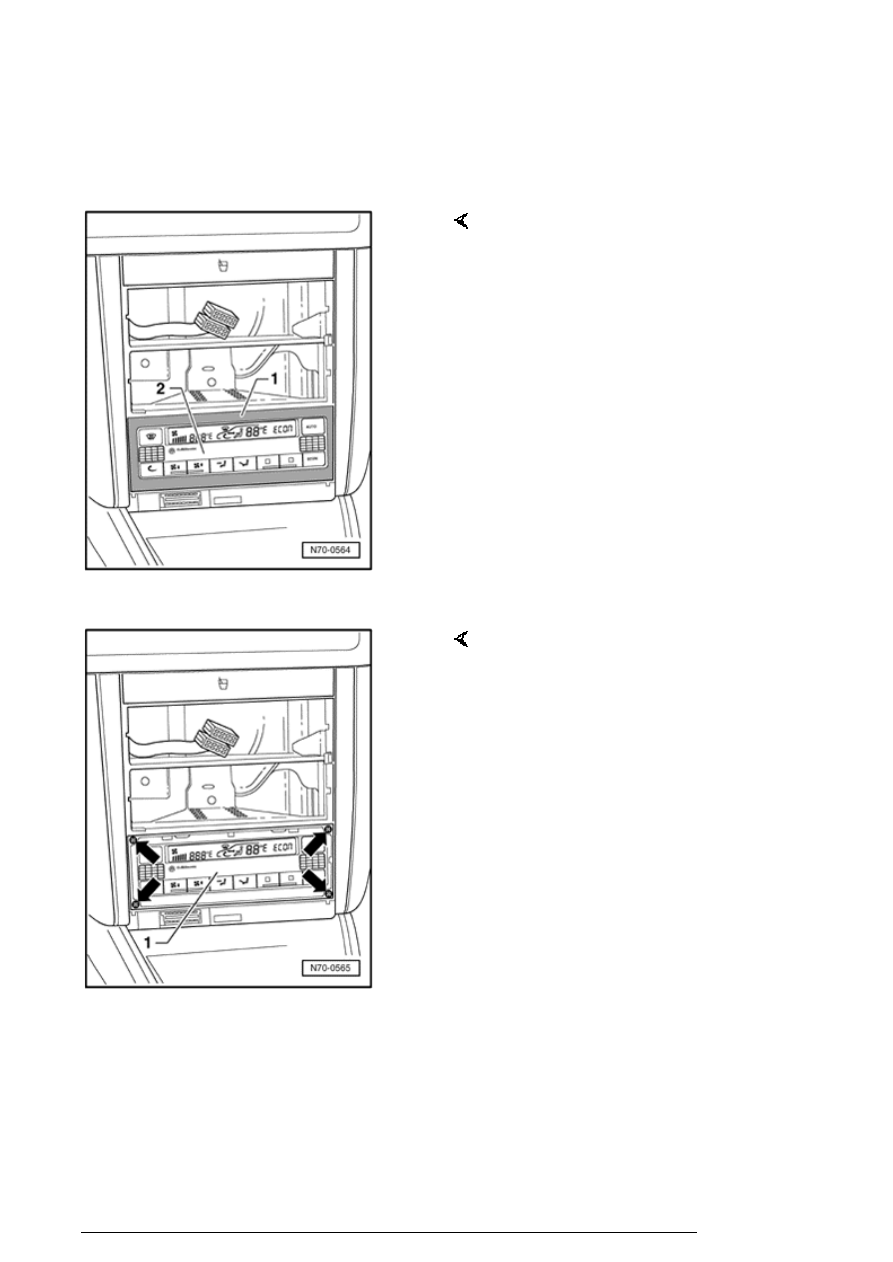

- Unclip trim - 1 - for Climatronic - 2 - .

- Remove screws - arrows - for Climatronic - 1 - .

- Remove Climatronic - 1 - and unclip connector.

Instrument panel

13/2/2005





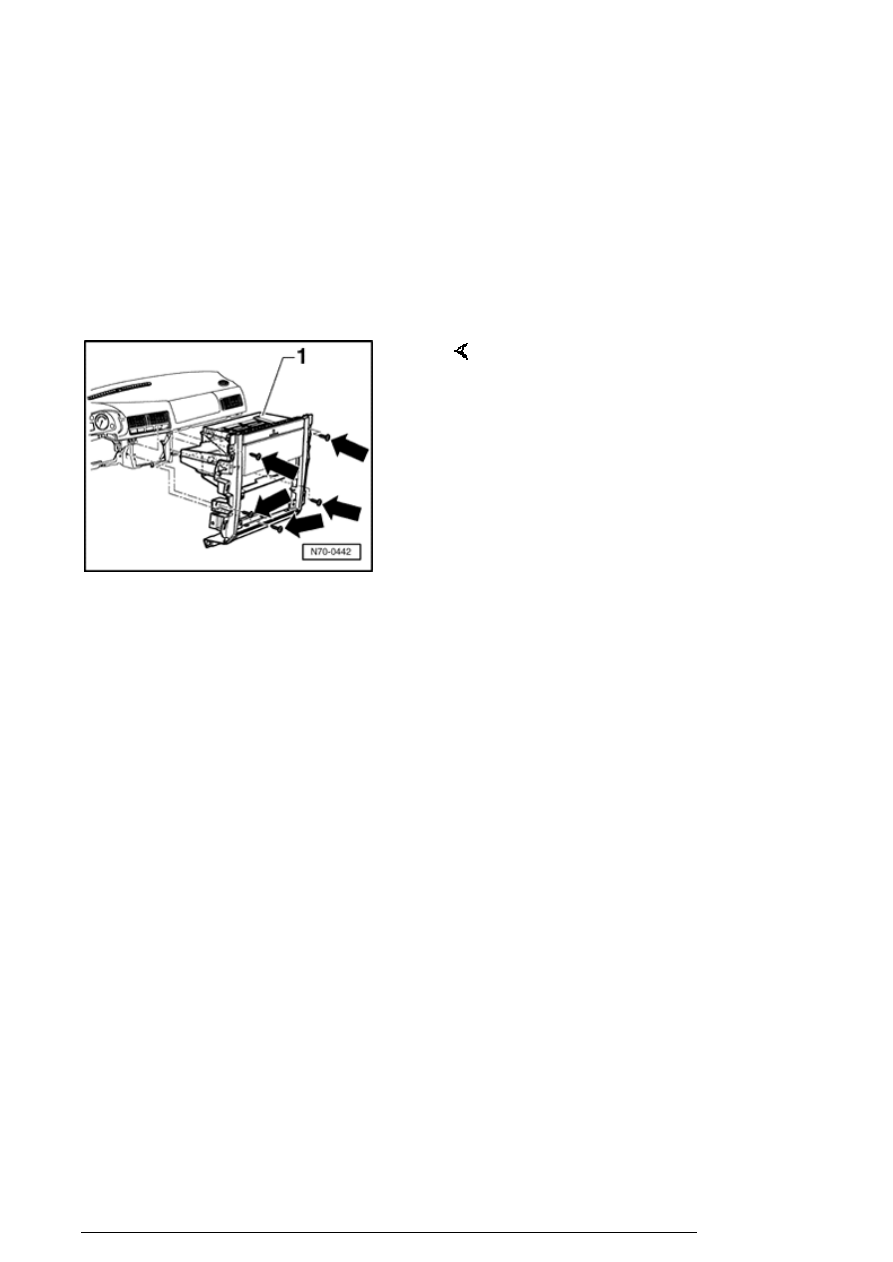

- Remove bolts - arrows - .

- Remove carrier plate - 1 - .

- Unclip Data Link Connector (DLC).

- Using a flat screwdriver - 1 - , unclip seat
heater switches - 2 - and - 3 - .

- Disconnect harness connectors.

Note:

n

Due to high spring forces, do not
use screwdriver to remove control
switches for ESP, indicator light and
rear window defroster.



Instrument panel

13/2/2005

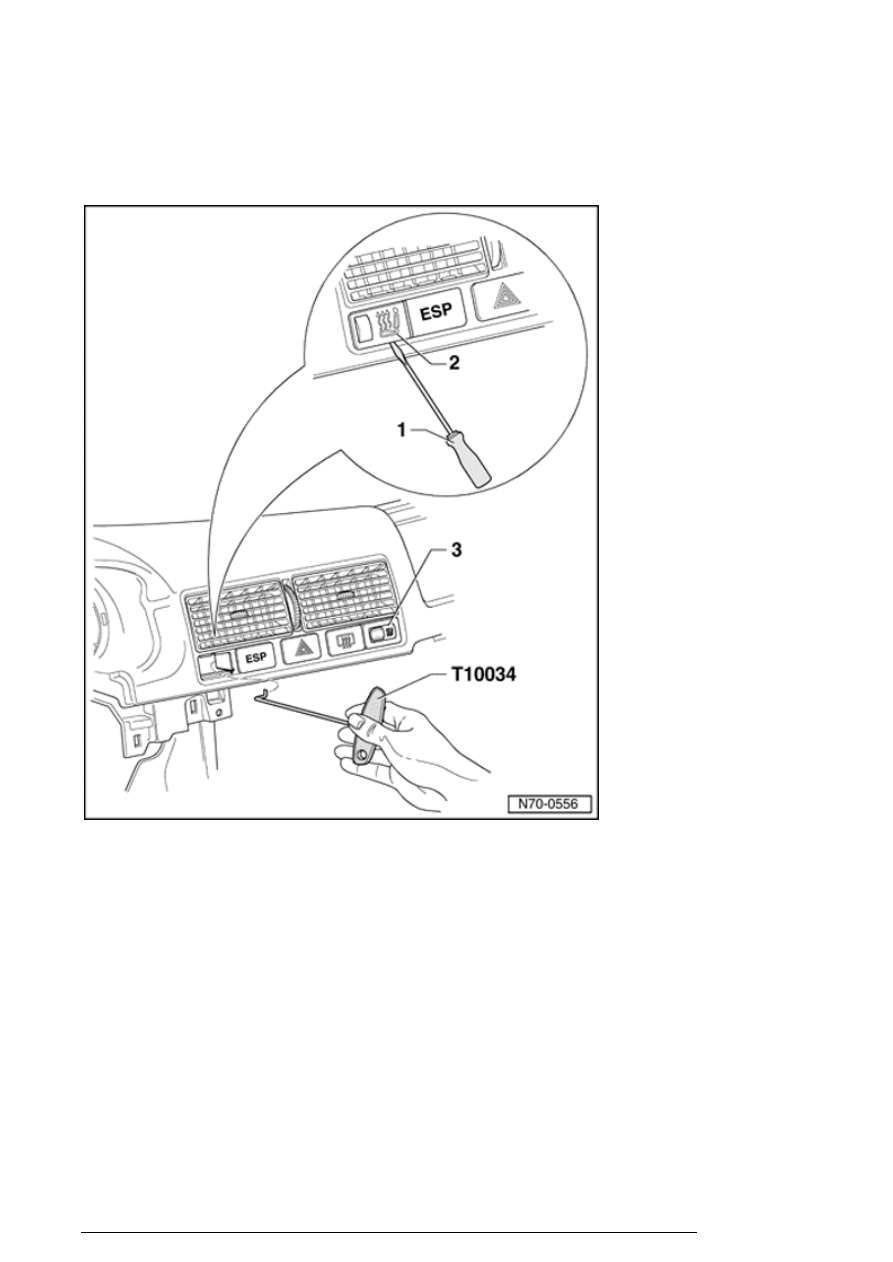

- Reach behind ESP switch using tip of
Assembly tool T10034 .

- Using Assembly tool T10034 unclip ESP
switch - 1 - , indicator light - 2 - and rear
window defroster - 3 - out of center vent in
direction of - arrow - .

- Disconnect harness connectors.

Only Jetta/Jetta wagon:
