3. Lock cylinder housing

¡

Removing



57-1, Lock cylinder

housing, removing and installing





4. Cover cap

5. Bolt

¡

18 Nm



6. Locking knob

¡

Removing and installing



57-1,

Locking knob for locking rod,
removing and installing





7. Locking rod

8. Boot

9. Bolt

¡

20 Nm



10. Lock plate

11. Door lock

¡

Removing and installing



57-1,

Door lock, removing and installing





12. Bowden cable

13. Interior release handle

14. Bolt

¡

M8×28

¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



15. Bolt

¡

M8×28

¡

Only this bolt must be removed to
remove door from hinge

Front door

13/2/2005

¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



16. Door hinge with door arrester

¡

Hinge is divided



17. Bolt

¡

M8×28

¡

Installed from vehicle interior side

¡

Remove lower A-pillar trim




¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



18. Bolt

¡

M8×28

¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



19. Bolt

¡

M8×28

¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



20. Cover cap

21. Bolt

¡

13 Nm



22. Door hinge



Repair Manual, Body Interior, Repair

Group 70, Pillar and side trim



Front door

13/2/2005

¡

Hinge is divided



23. Bolt

¡

M8×22

¡

Installed from vehicle interior side

¡

To loosen or tighten bolt, removing
and installing instrument cluster




¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening



24. Bolt

¡

M8×28

¡

20 Nm +

1

 /

4

turns (90   ) turn



¡

Always replace bolts after loosening





Repair Manual, Body Interior, Repair

Group 70, Instrument cluster



Door, removing and installing



Front door

13/2/2005

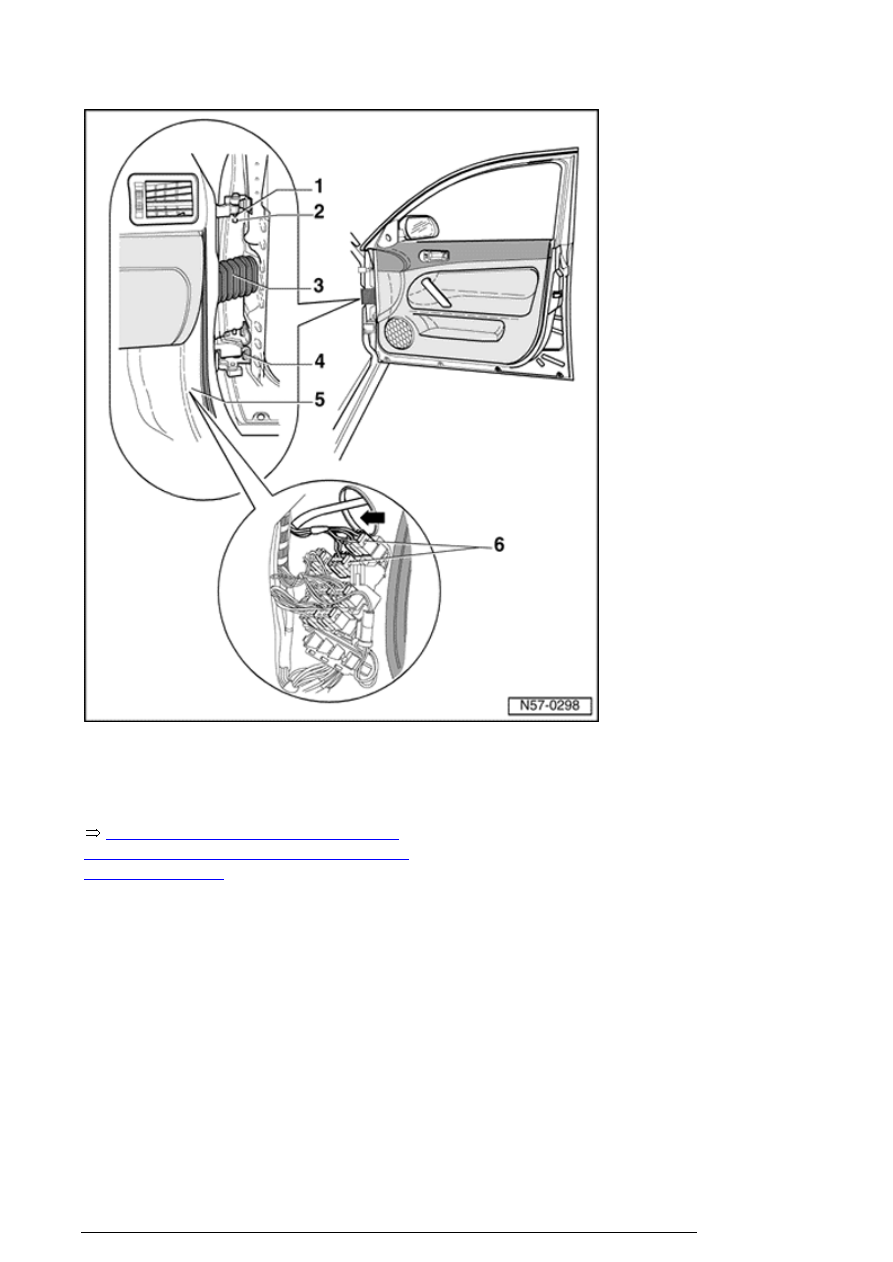

- Remove lower A-pillar trim - 5 -




.



Repair Manual, Body Interior, Repair

Group 70, Pillar and side trim; Removing
lower A-pillar trim



- Disconnect connectors - 6 - at A-pillar.

- Remove boot - 3 - from A-pillar. Thread
electrical wires out through opening  -
arrow - from pillar.

- Pry off cover cap - 2 - and remove bolt -
1 - from upper hinge pins. Tightening
torque: 13 Nm

- Remove bolt - 4 - using Door adjusting
wrench 3320 and Box spanner 3320/2

Front door
