Volkswagen Golf / Golf GTI / Jetta. Manual - part 664



1. Tank flap unit

¡

Removing







¡

Installing:



- Unscrew fuel tank cap.

- Press back release rod by
operating remote
unlocking.

- Remove bolt



Item - 2 -

.

- Remove rubber part of
tank filler flange and swivel
out fuel flap unit from side
panel.



Assembly piece and actuator
element are installed.

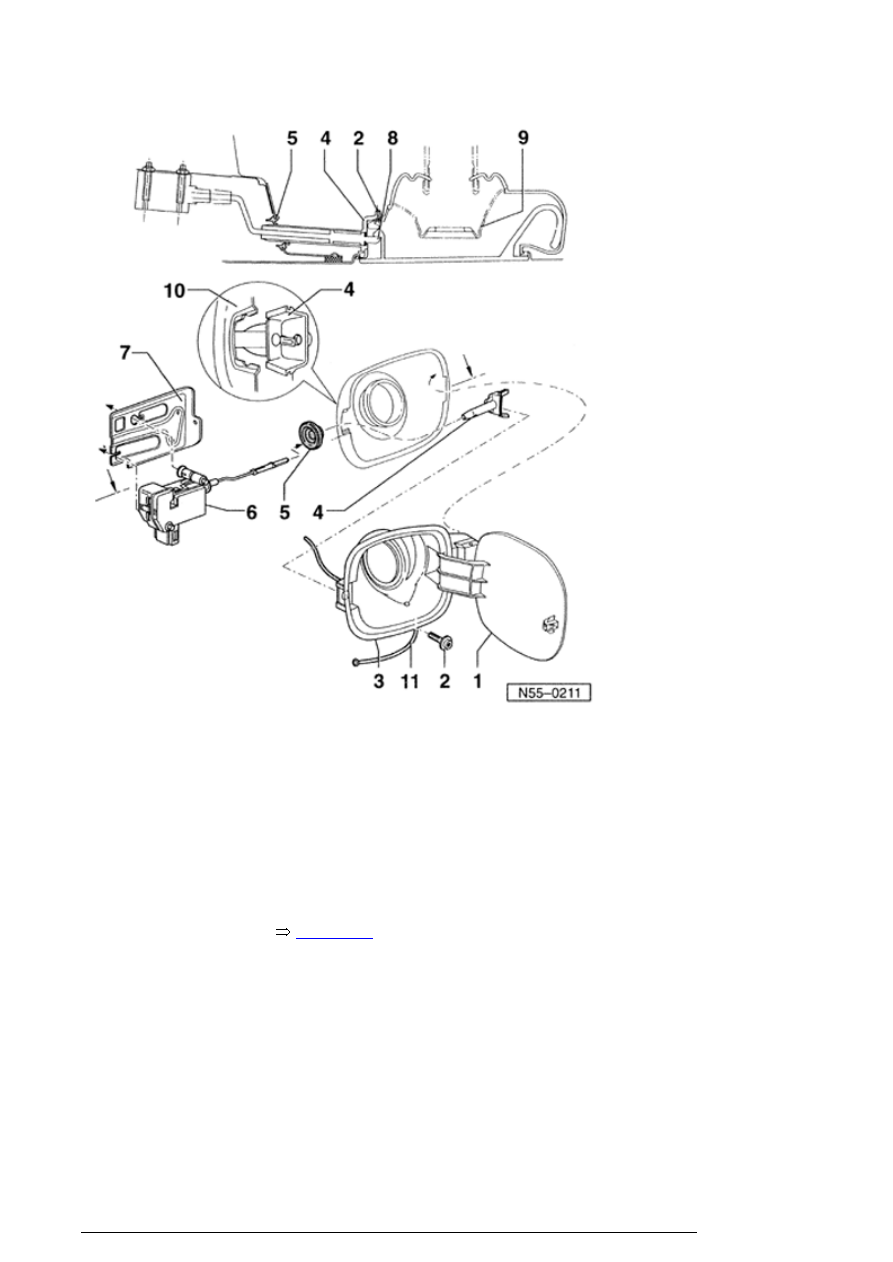

Tank flap unit

13/2/2005







2. Screw

3. Tank flap cup

¡

Removing and installing (can only
be removed as part of fuel flap unit)

¡

To remove fuel filler cap, press out
securing pin in fuel flap unit



4. Assembly piece

¡

Inserted into side panel



5. Seal

6. Actuator for fuel filler flap

7. Angle bracket

8. Release rod

9. Rubber piece

¡

Must be rolled for installation



10. Side panel

- Install fuel flap unit
(rubber part rolled up) with
hinge side first.

- Bolt in fuel flap unit and
assembly piece.

Tank flap unit

13/2/2005

57 - 1



Front door



Tools

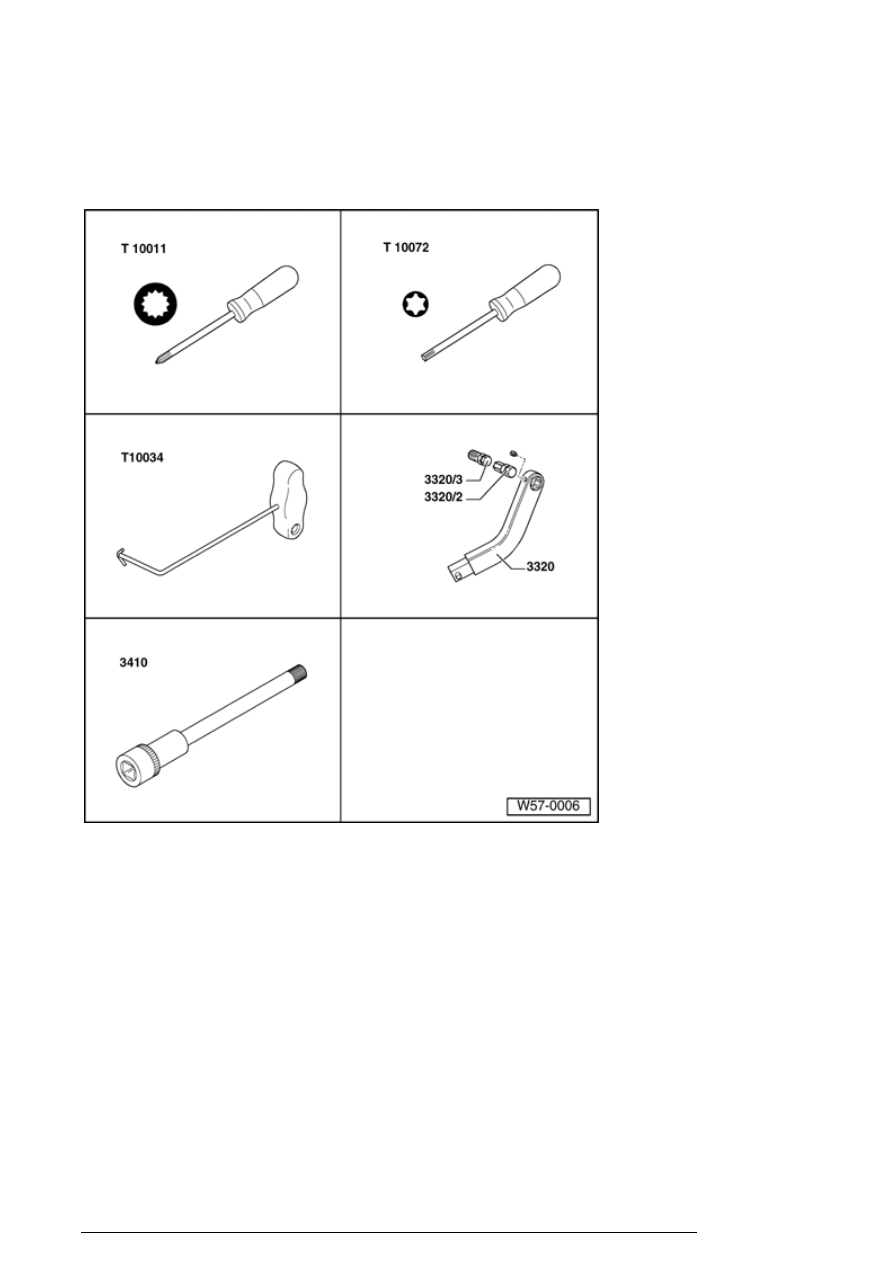

Special tools, testers and auxiliary items
required

Socket wrench T10011

Socket wrench T10072

Assembly tool T10034

Box spanner 3320/2 for 3320

Box spanner 3320/3 for 3320

Socket 3410


Front door

13/2/2005

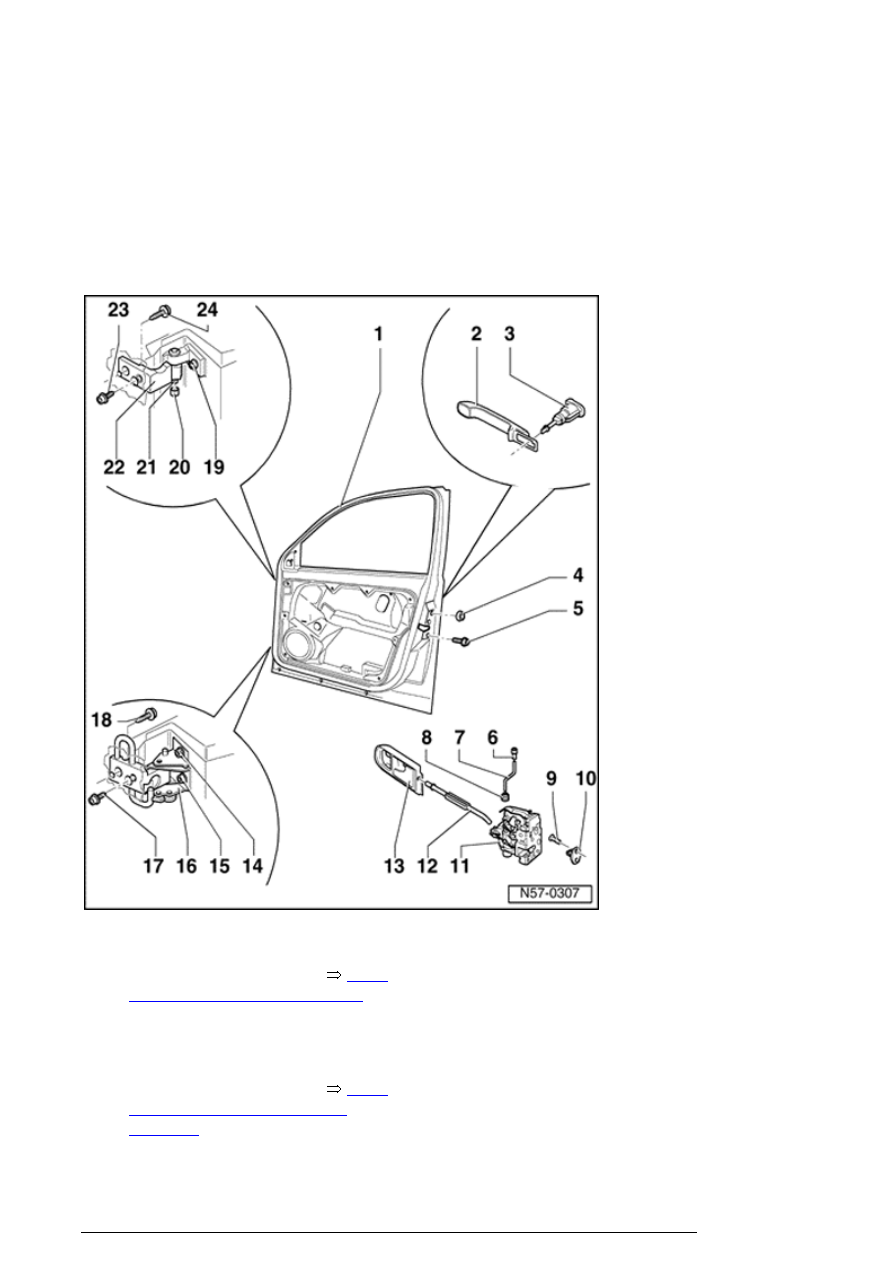

Front door, assembly overview

Note :
Bolts for door hinges must always be
replaced after loosening.

To remove and adjust upper door hinges,
instrument cluster must be removed.


1. Door

¡

Removing and installing



57-1,

Door, removing and installing





2. Door handle with backing plate

¡

Removing and installing



57-1,

Door handle, removing and
installing





Front door

13/2/2005
