- Position thrust piece - 1 - on back of wheel bearing
housing.

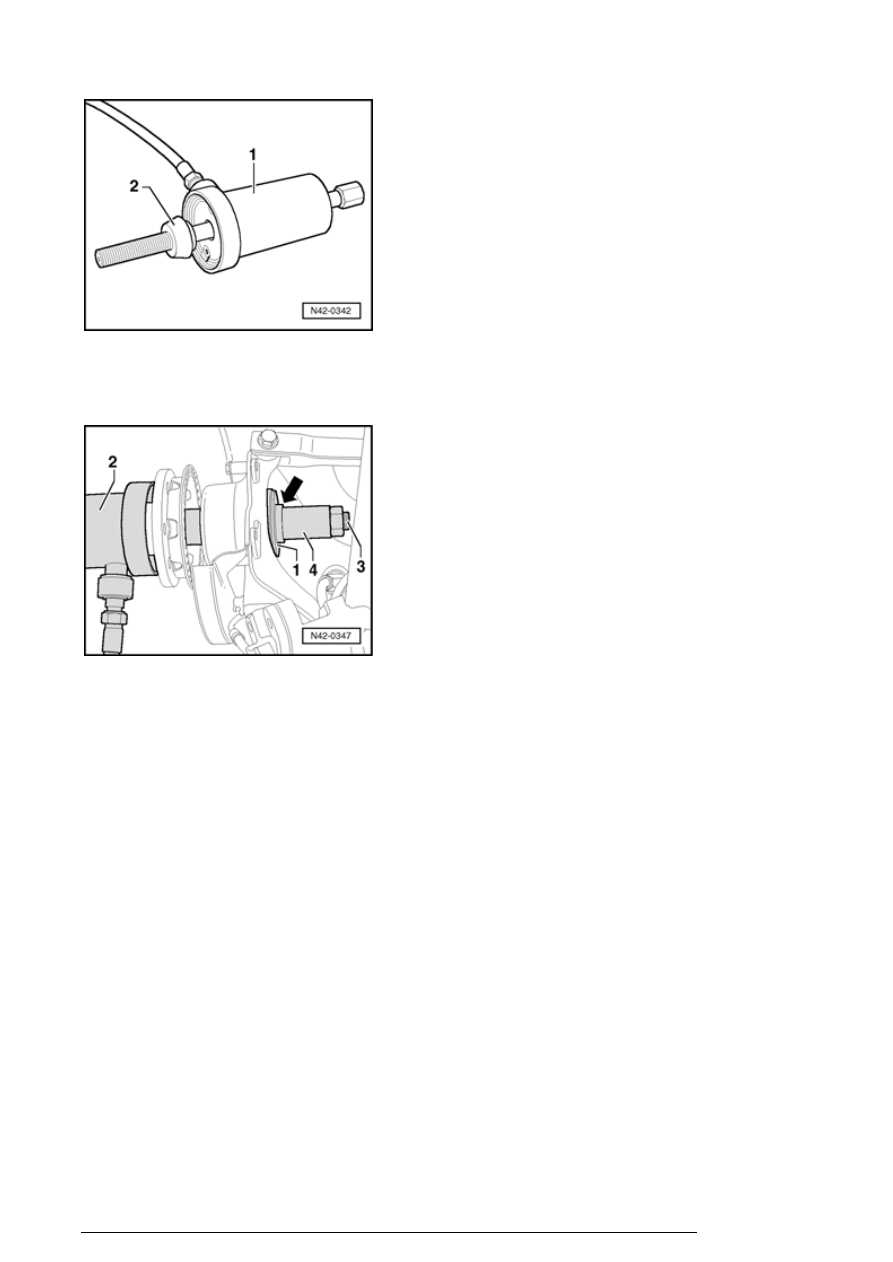

- Install piston cylinder - 2 - with bolt - 3 - , special tool - 4 -
and thrust piece - 5 - .

- Build-up pressure with foot pump.

- Check that all tools are correctly centered.

- Then press in wheel bearing by operating pump.

1 - Press piece E-6-1

2 - Piston cylinder HKZ-15

3 - Removal rods E-0-217

4 - Special nut E-8-214

5 - Press piece E-13-1

Install securing ring!

Pressing in wheel hub



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview







- Center assembly with clip E-76-2 .

- Position wheel hub on wheel bearing.

- Position thrust piece - 1 - on back of wheel bearing
housing.

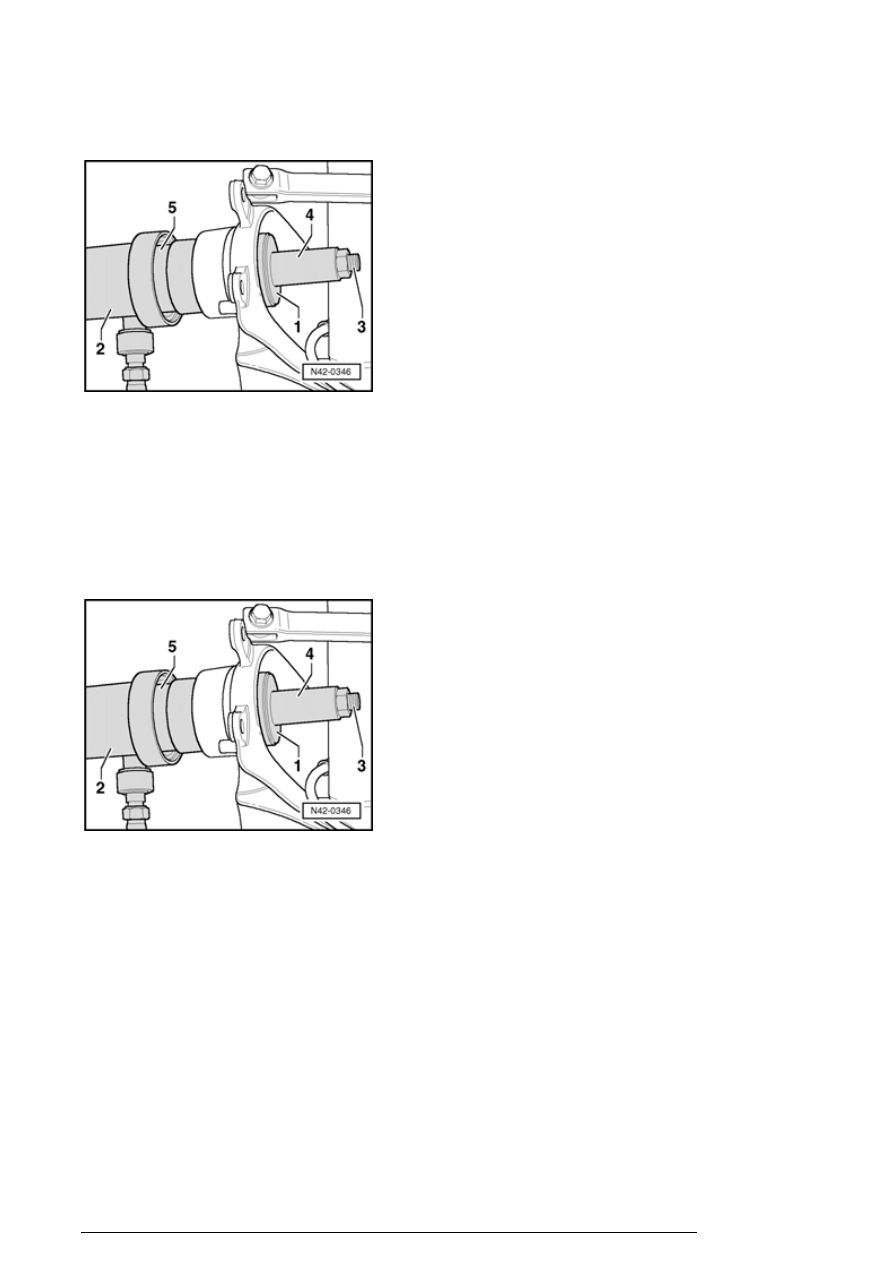

- Install piston cylinder - 2 - with bolt - 3 - , special tool - 4 -
and thrust piece - 5 - .

1 - Press piece E-5

2 - Piston cylinder HKZ-15

3 - Removal rods E-0-217

4 - Special nut E-8-214

- Build-up pressure with foot pump.

- Check that all tools are correctly centered.

- Press wheel hub on by pumping foot pump.

The shoulder - arrow - of the thrust piece E-5 must face
toward special nut - 4 - .

Installing



Installation is carried out in reverse sequence.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview



Fastener/location

Tightening torques

Drive axle inner joint to final drive flange

40 Nm

Brake caliper to trailing arm

65 Nm

12-point nut to wheel hub



42-7, Installing



Trailing arm mountings, removing and
installing

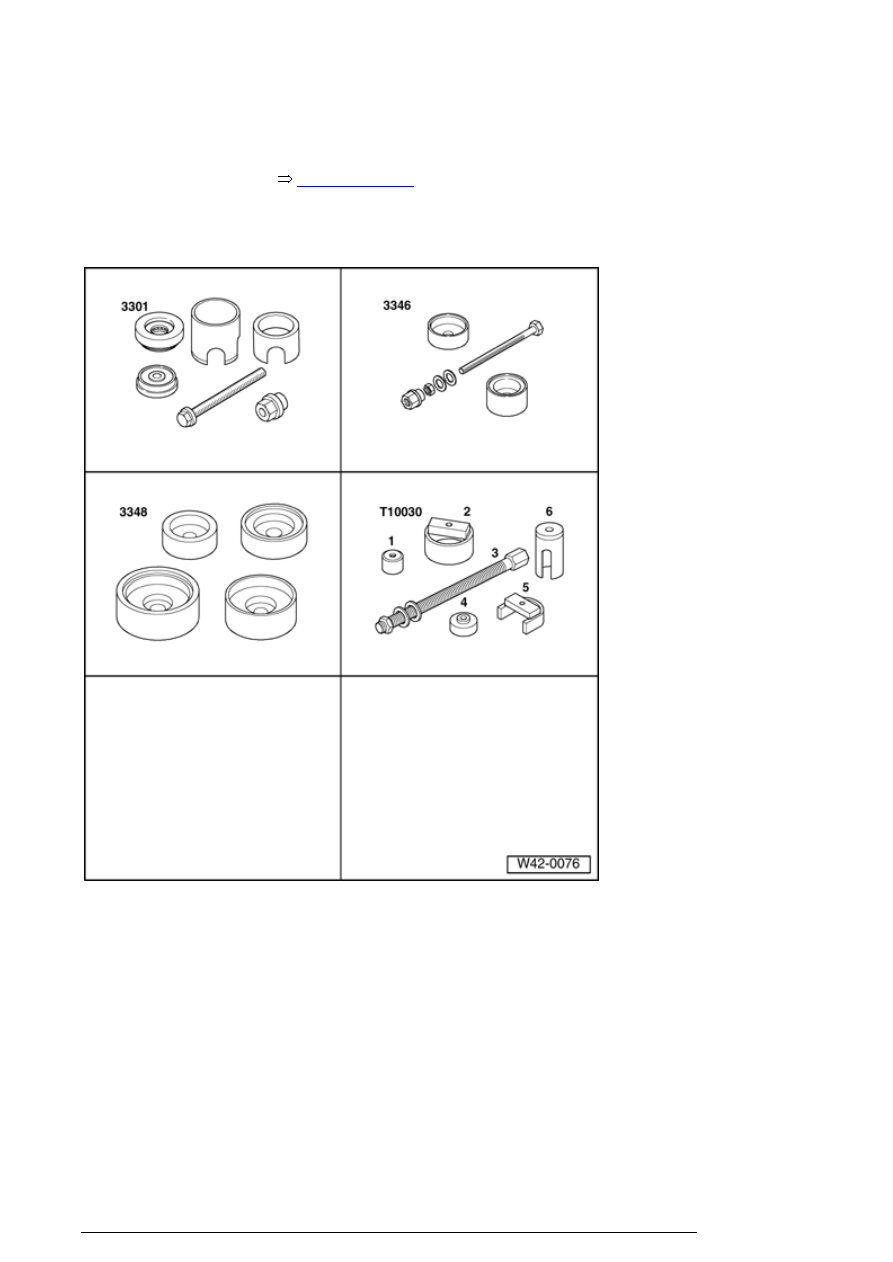

Special tools, testers and auxiliary items
required

n

Assembly tool 3301



n

Assembly tool 3346



n

Assembly tool 3348



n

Assembly tool T10030



Removing



Trailing arm and transverse links (all-wheel drive vehicles), assembly overview





- Remove wheel.

- First remove the spring

Removing and installing spring



42-4, Spring, removing

and installing

 .

Removing and installing spring R32



42-4, Spring R32,

removing and installing

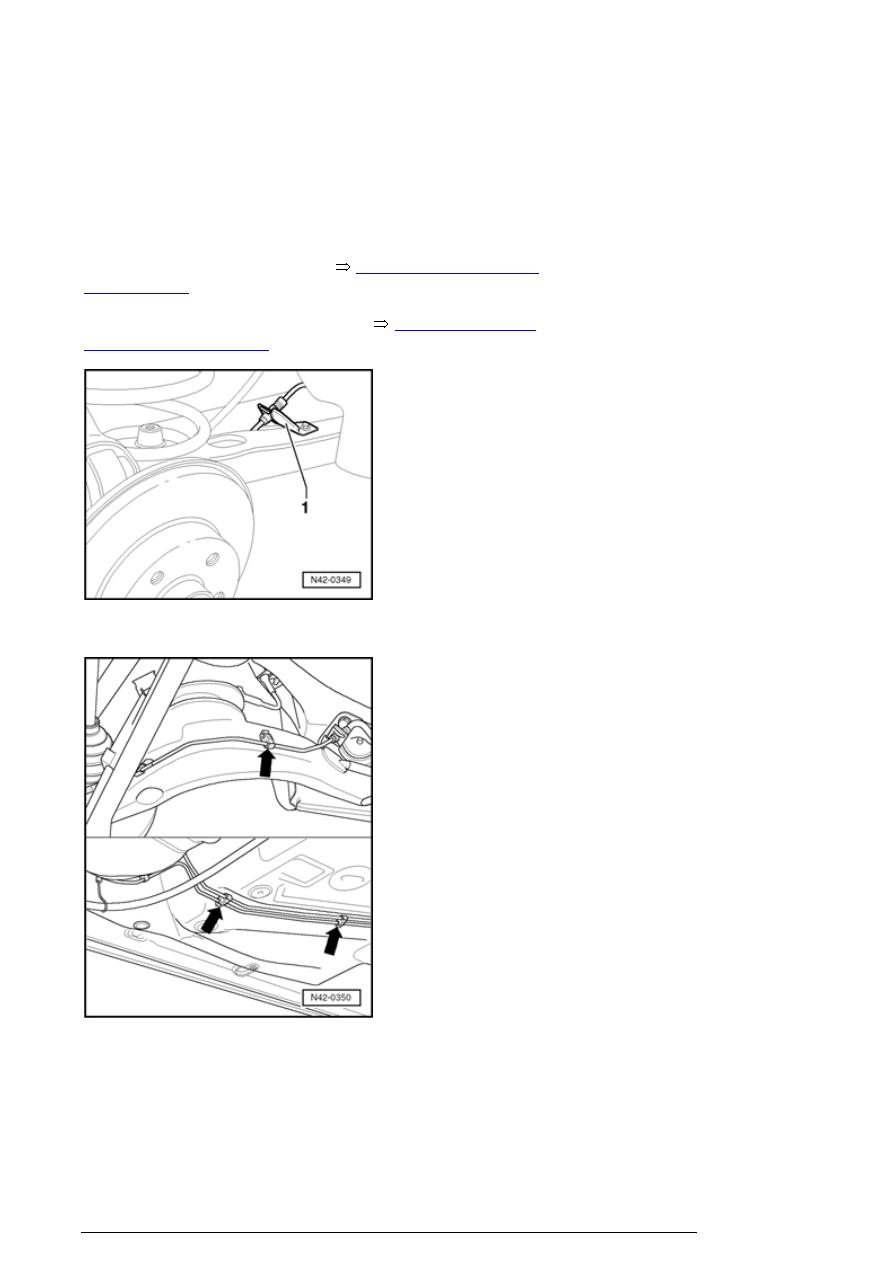

- Remove brake line bracket - 1 - from trailing arm.

- Unclip brake line - arrows - from retainer.

- Mark installation position of bearing bracket on structure.

Trailing arm and transverse links (all-wheel drive vehicles), assembly overview
