45-23





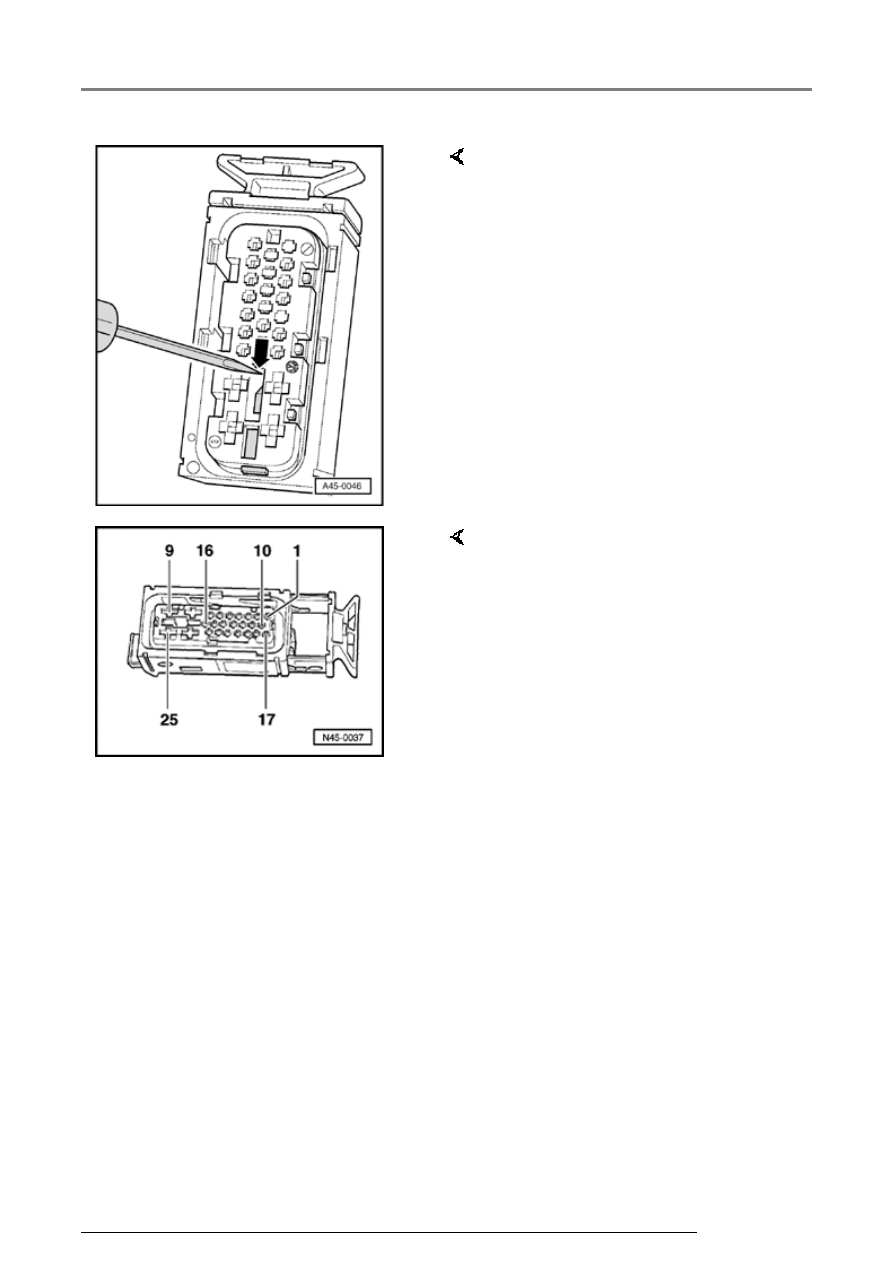

-  Using a small screwdriver, push

purple latch in direction of arrow.

     Pin assignment of harness

connector T25 and ABS Control
Module (w/EDL) -J104-

Pin

Connected to

component:

19 +

20

Right Front ABS Wheel
Speed Sensor -G45-

1 + 2   Left Front ABS Wheel

Speed Sensor -G47-

ABS system components for front axle, removing and installing

45-24





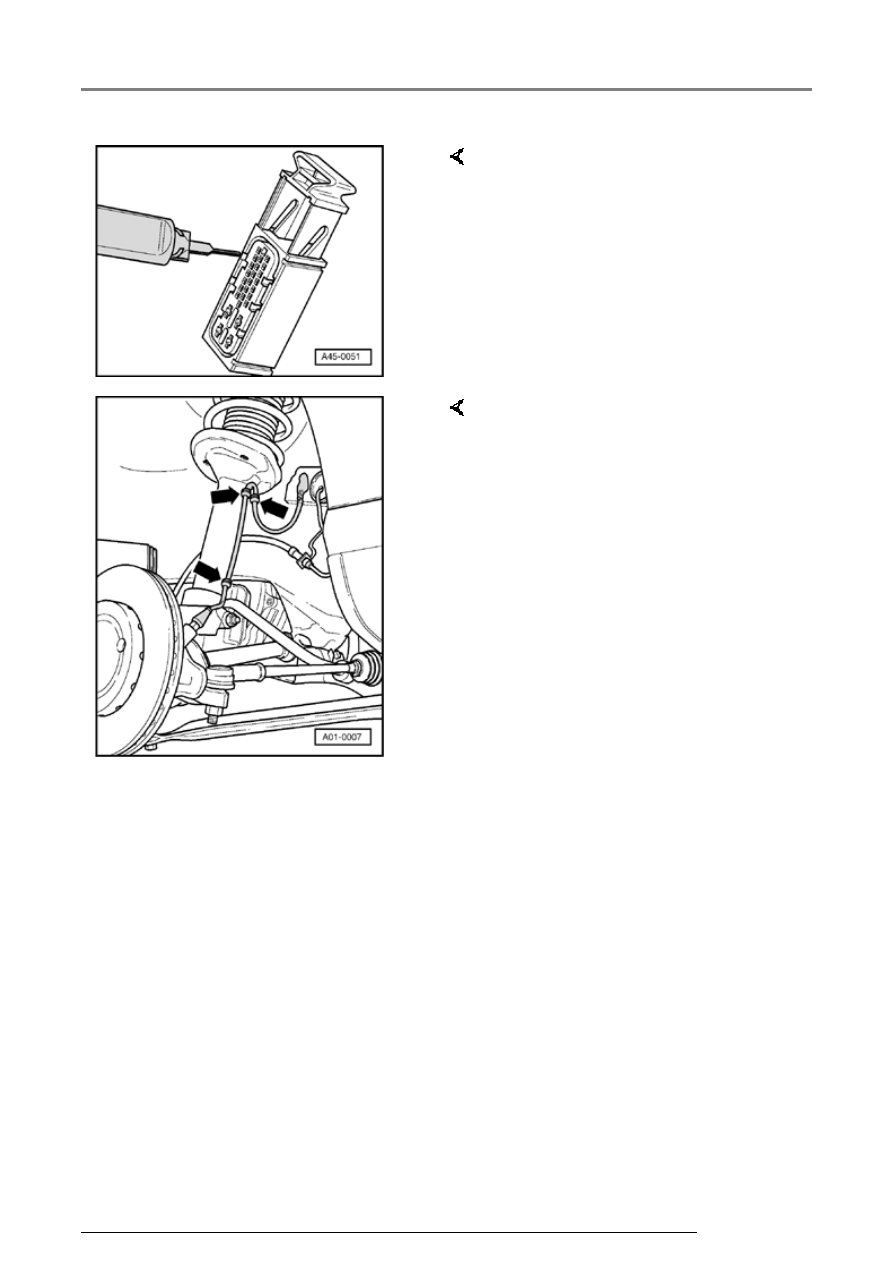

-  Using extractor tool from wiring

harness repair set VAS 1978,
push out applicable terminals.

-  Disconnect wheel speed sensor

wiring connector.

-  Replace faulty wheel speed

sensor wiring.

-  Connect speed sensor to speed

senor wiring.



Note:

Make sure the wiring is not twisted in
the wheel well.

-  Secure speed sensor wiring

(arrows).

ABS system components for front axle, removing and installing

45-25







-  Install pin connectors in connector

housing.

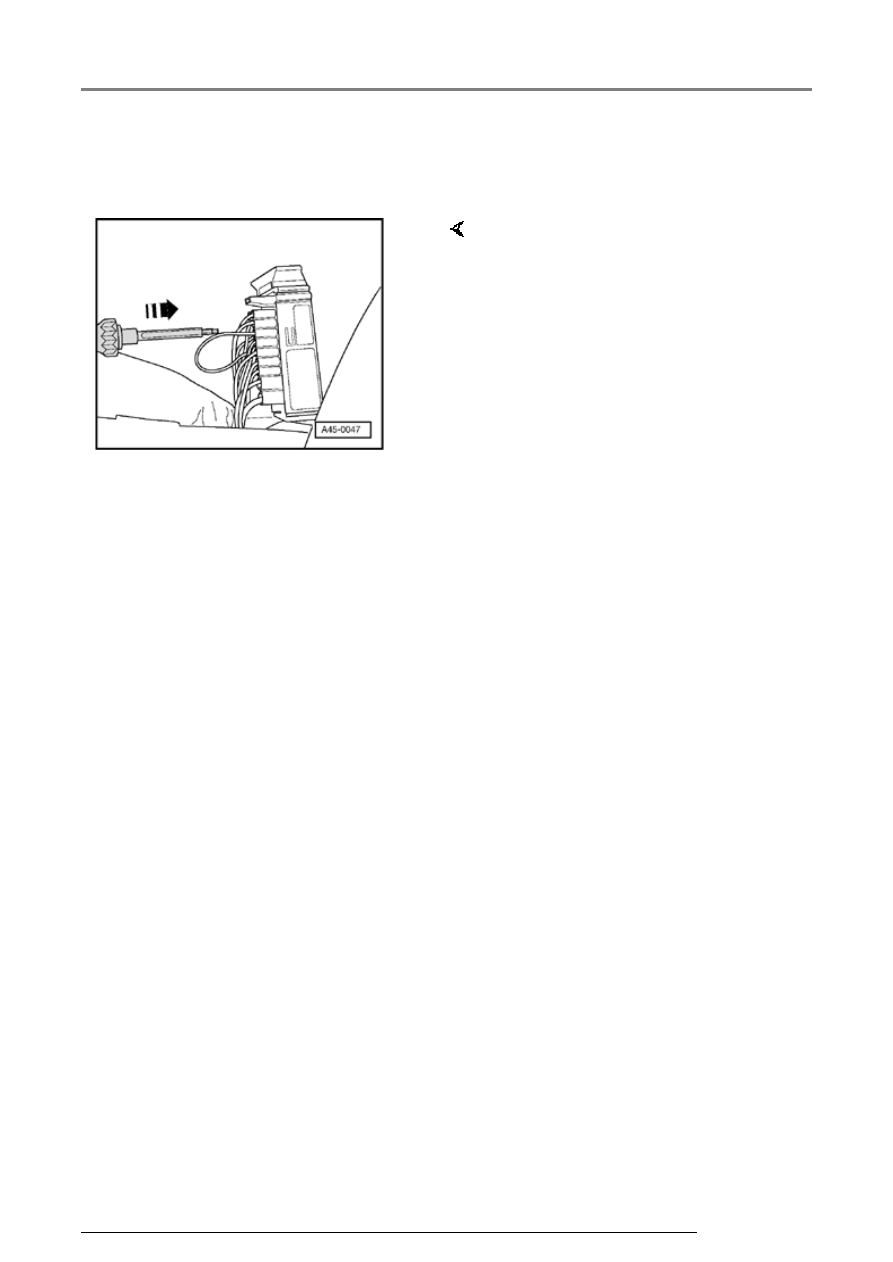

-  Using installation tool from VAS

1978, push individual wire seals
to stop.

-  Secure terminals by engaging

purple latch and install cover of
multi-pin connector.

ABS system components for front axle, removing and installing

45-26





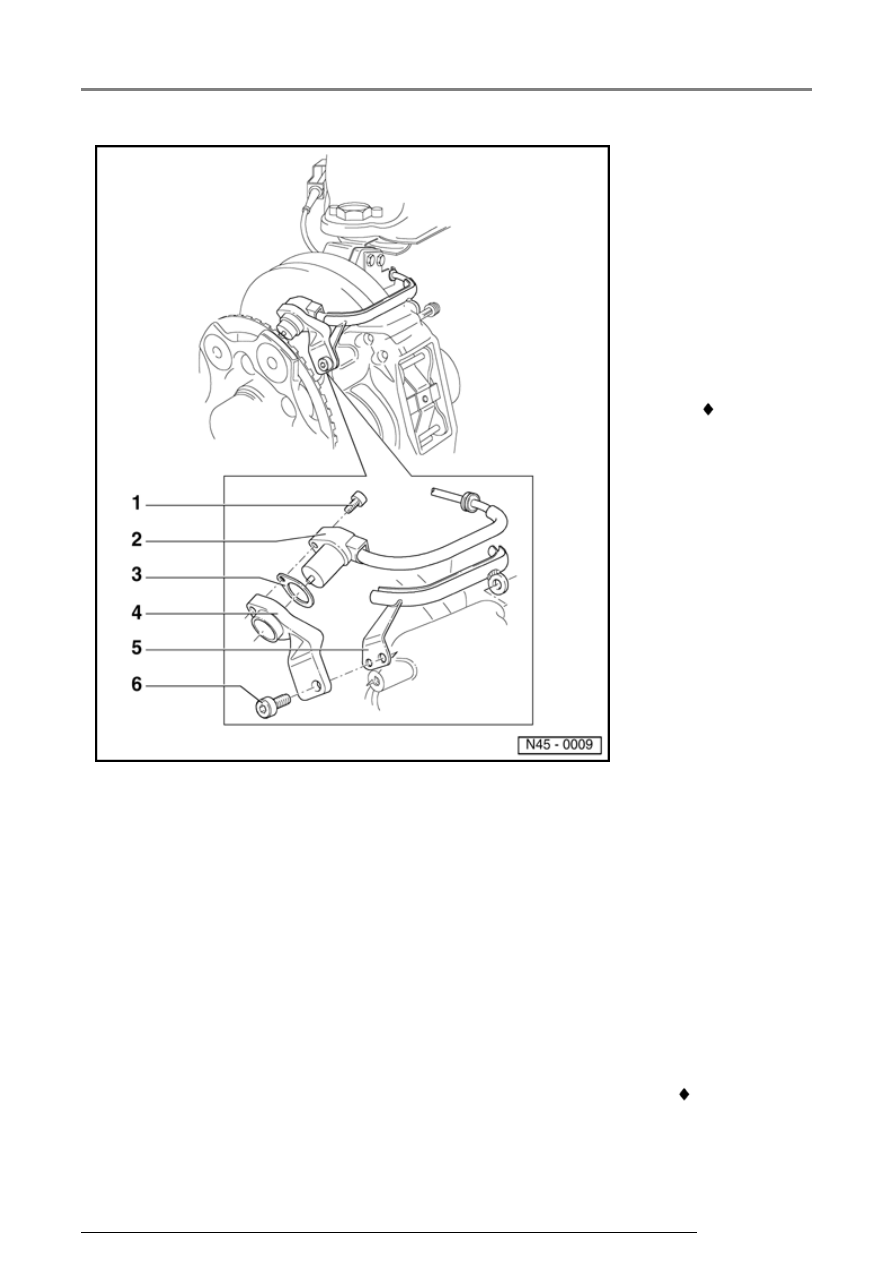

ABS system
components
on rear axle,
removing
and
installing



1 - ABS

wheel
speed
sensor

 Before

inserting
sensor,
clean
mounting
hole
inner
surface
and coat
with
lubricant
G 000
650

2 - Hex

socket
head
bolt, 8
Nm (70
in lb)

3 - Stub

axle

4 - Splash

shield

5 - Wheel

hub with
wheel
bearing
and
speed
sensor
rotor



Replace
each time
after
